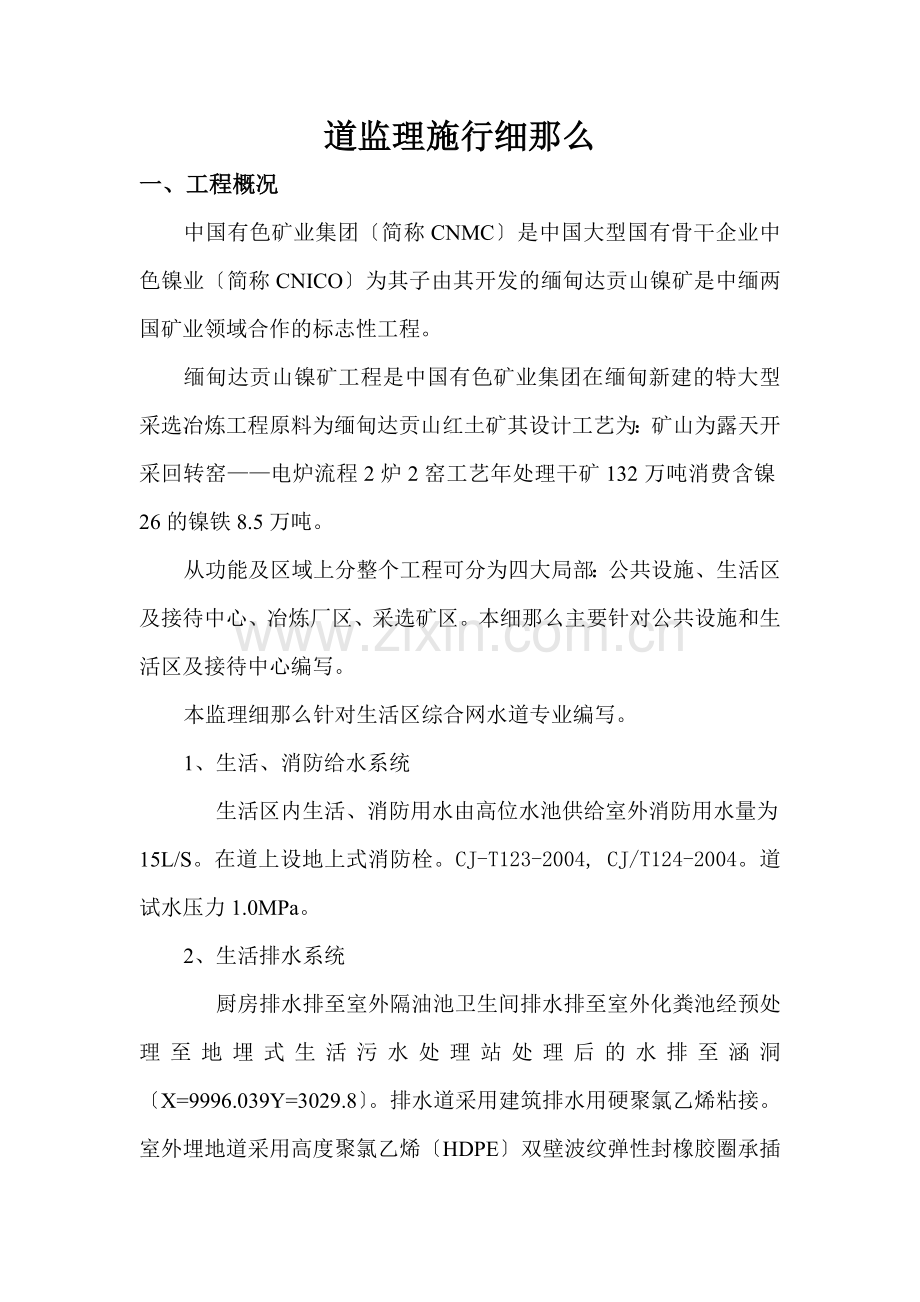

道监理施行细那么
一、工程概况
中国有色矿业集团〔简称CNMC〕是中国大型国有骨干企业中色镍业〔简称CNICO〕为其子由其开发的缅甸达贡山镍矿是中缅两国矿业领域合作的标志性工程。
缅甸达贡山镍矿工程是中国有色矿业集团在缅甸新建的特大型采选冶炼工程原料为缅甸达贡山红土矿其设计工艺为：矿山为露天开采回转窑——电炉流程2炉2窑工艺年处理干矿132万吨消费含镍26的镍铁8.5万吨。
从功能及区域上分整个工程可分为四大局部：公共设施、生活区及接待中心、冶炼厂区、采选矿区。本细那么主要针对公共设施和生活区及接待中心编写。
本监理细那么针对生活区综合网水道专业编写。
1、生活、消防给水系统
生活区内生活、消防用水由高位水池供给室外消防用水量为15L/S。在道上设地上式消防栓。CJ-T123-2004, CJ/T124-2004。道试水压力1.0MPa。
2、生活排水系统
厨房排水排至室外隔油池卫生间排水排至室外化粪池经预处理至地埋式生活污水处理站处理后的水排至涵洞〔X=9996.039Y=3029.8〕。排水道采用建筑排水用硬聚氯乙烯粘接。室外埋地道采用高度聚氯乙烯〔HDPE〕双壁波纹弹性封橡胶圈承插接口。
3、雨水排水系统
雨水排至涵洞〔X=10321.563,Y=3077.400;X=9997.084,Y=3030.058〕雨水道径>500采用HDPE钢带增强螺旋波纹径不大于500采用高度聚氯乙烯〔HDPE〕双壁波纹弹性封橡胶圈承插口。雨水口深度为1m雨水口与检查井连接收径为DN200坡度i=0.01。
4、道根底
给水道应敷设在未经扰动的原装土地基上否那么道敷设设砂垫层其厚度为200mm。如遇到回填土分层夯实实度不得小于95其沟槽、根底、道安装及连接应按照?钢骨架塑料复合道工程施工及验收?QHT-ZJ-05-04施工。
排水道根底：应在未经扰动的原状土地基上铺设100mm中粗砂根底否那么道敷设沙砾垫层其厚度200mm如遇到回填土分层夯实度不应低于95其沟槽、根底、道安装及连接应按照?埋地排水用钢带增强聚氯乙烯螺旋波纹道工程技术规程?CECS 223：2007施工。
5、排水道标高
Y-45：排水底标高改为90.70；
Y-46：排水底标高改为90.60；
Y-47：排水底标高改为90.40.28；
Y-48：排水底标高改为90.2690.16；
Y-49：排水底标高改为90.06；
Y-50：排水底标高改为.96.67；
Y-51：排水底标高改为.57；
Y-52：排水底标高改为.48；
Y-53：排水底标高改为.39；
Y-54：排水底标高改为.30.20；
Y-55：排水底标高改为.10；
Y-56：排水底标高改为88.9988.；
Y-57：排水底标高改为88.87；
Y-58：排水底标高改为88.78；
Y-59：排水底标高改为88.67；
Y-60：排水底标高改为88.55；
二、工程工程建立监理阶段、范围、目的
监理阶段：为生活区综合网施工阶段监理
监理范围：1、给水道及配件安装室内消火栓系统安装给水设备安装隐蔽道防腐。
2、排水道及配件安装雨水道及配件安装。

监理目的：1、采取多种措施精心组织以保证实际工程控制在方案之内。
2、质量目的为优良。
3、严格按照?建立工程平安消费理?中的规定履行监理平安职责杜绝重大平安身伤亡事故。
三、监理根据
法律、法规：有关建立的和地律、法规、行业。
合 同：监理合同、施工合同。
施工图纸： 经审批后的设计施工图纸。
技术： 审批后的设计变更、工地洽商、业务联络单和试验及其它施工。
规 范:
?建筑给排水及采暖工程施工质量验收?GB50242-2002
?建筑排水硬聚氯乙烯道工程技术规程?CJJ/T 29-98
?给排水道工程施工及验收?GB50286-2021
?给排水图集? S1〔一〕、S4〔一〕、S4〔二〕、S5〔二〕
?钢骨架塑料复合道工程施工及验收?QHT-ZJ-05-04
?建筑给水钢塑复合道工程技术规程?　CECS125-2001
?埋地排水用钢带增强聚氯乙烯螺旋波纹道工程技术规程?CECS223-2007
?工业设备、道防腐蚀工程施工及验收? HGJ229-91
?建筑给排水道工程施工及验收?GB50268-97
?建筑给水钢塑复合道工程技术规程?CECS125-2001

四、监理工作内容
1〕审查本工程道专业的施工组织设计方案、施工进度方案等并将审查结果以书面形式答复施工方。催促施工方在施工过程中要严格按方案和进度方案施工。
2〕设备、材料进场前施工方应及时将合格证和质量保证书等报监理部进展审查不合格的绝不能进入现场使用。道监理应同施工方、业主代表及有关部门到现场对进场材料进展检查施工方应按图纸认真检查是否符合设计施工要求如有不符合设计与施工的应及时提出应请有关部门处理并做好进场材料检查记录。
3〕参加工程质量事故处理并催促事故处理方案的施行。核定设计变更中实际发生的工作量会签工地洽商。
4〕检查施工方的工程技术资料并催促施工方对工程的资料搜集、整理、归档。
5〕在制作和安装过程中现场监理签认隐蔽和验收已完工的工程质量未经签认不得进入下道工序的施工。
6〕配合施工完成道水压及灌水试验和开工验收工作。
六、施工过程的监理
1〕控制工程进度：根据审批的总工程进度方案要求施工提出道施工进度方案安排审查其可行性进度方案并提出。在施工中现场监理人员随时检查进度方案的落实情况；如发现有影响施工进度的问题分析原因、催促施工方及时调整方案和采取补救措施。在确保工程质量和平安的前提下与其他专业亲配合共同来保证工程总进度的实现。
2〕控制工程质量：以施工及验收、工程质量验评、设计蓝图为根据催促施工全面实现工程工程合同约定的质量目的。以质量预控为前提对工程工程施工的全过程施行质量控制。
进现场的道设备及配件应包装完好施工会同建立、设备供给、监理进展开箱检查；审查进场设备的有关资料核对规格、型是否符合要求确认无误后由设备供给部门将道及有关资料交施工。施工应对开箱检查情况做好记录各参加签字备查。坚持不合格材料、构配件、设备不准在工程上使用坚持上道工序不合格或未进展验收下道工序不得施工。对工程工程的人、机、料、法、环等因素进展全面的质量控制监视施工的质量、平安保证措施落实到位。
现场监理要进展巡视检查对工程质量进展监控对施工过程的关键工序、特殊工序、重点部位和关键控制点进展连续监控施工方应做好施工记录。如安装记录、试验和隐蔽工程记录等并及时向监理报送。
检查施工现场理人员特别是质量检查人员是否到岗。对施工过程中出现的较大的质量问题和质量隐患监理宜采用照相、摄影等手段予以记录。隐蔽工程完工后必须经专业监理工程师签字认可后施工方才能进展隐蔽。
3〕控制工程：认真核定施工所报已完工程量同时应检查其工程量是否合格不合格的不予签证。核定设计变更的实际工作量严格控制工地洽商等所增加的工程量。
4〕监视检查施工平安防护措施：要经常检查施工在施工过程中对平安技术措施落实情况如有缺乏之处应及时指改正。个别严重的情况可其停工整改到达要求前方可施工。
5〕开工验收：当工程到达开工验收条件后施工应在自审、自查、自评工作完成后填写工程开工报验单并将全部开工资料报送工程监理机构申请开工验收。监理部对开工资料和各专业工程的质量情况进展全面的检查对查出的问题催促施工及时整改。
工程监理机构对整改后的开工资料及实物进展全面检查验收合格后由总监签署工程开工报验单并向建立提出质量评估。在开工验收时对某些剩余工程和缺陷工程在不影响交付的前提下经建立、设计、施工和监理协商施工应在开工验收后的限定时间内完成。
七、质量控制要点
1〕给水、排水所使用的主要材料、成品、半成品、配件、器具和设备必须具有质量合格证明规定、型及性能检测应符合技术或设计要求。进场时应做检查验收并经监理工程师核查确认。
2〕所有材料进场时应对品种、规格、外观等进展验收。包装应完好外表无划痕及外力冲击破损。
3〕主要器具和设备必须有完好的安装使用说明书。在运输、保和施工过程中应采取有效措施防止损坏或腐蚀。
4〕阀门安装前应作强度和严性试验。试验应在每批〔同牌、同型、同规格〕数量中抽查10且不少于一个。对于安装在主干上起切断作用的闭路阀门应逐个作强度和严性试验要求符合规定。
5〕给水、排水与相关专业之间应进展交接质量检验并形成记录。
6〕隐蔽工程应在隐蔽前经历收各方检验合格后才能隐蔽并形成记录。
7〕道穿过构造伸缩缝、抗震缝及沉降缝敷设时应根据规定采用相应保护措施。
8) 道接口应符合规定。
9〕各种承压道系统和设备应做水压试验非承压道系统和设备应做灌水试验。
八、道专业旁站监理部位
1、 隐蔽工程
2、 给水道通水试验记录。
3、 卫生器具满水试验记录。
4、 消防道、燃气道压力试验记录。
5、 排水干通球试验记录。
6、 设备调试记录

九、交工资料的内容
通用局部：
1
开工
9
技术〔平安〕交底记录
2
图纸会审
10
开工
3
设计变更及
11
交工验收证书
4
材料代用单
12
中间交工验收证书
5
工地洽商单
13
未完工程表
6
合理化建议审批表
14
、分部、分项质量评定
7
承包合同
15
质量处理
8
施工组织设计
16
开工图

道局部
1
设备合格证
10
阀门研磨、试压记录
2
材料合格证
11
设备检查验收记录
3
焊条合格证
12
设备调试记录
4
阀门合格证
13
设备、道脱脂、除锈记录
5
件合格证
14
上岗焊工登记表
6
光滑脂合格证
15
焊件试验
7
设备、道安装记录
16
无损伤试验
8
设备、道清洗、吹扫记录
17
单体试车合格证
9
设备、道试压记录
18
无负荷联动试车证书

分项、分部工程签认程序框图

承包到达分项工程报验条件进展自检

监理工程师签认分部工程
监理工程师审核
承包填写?分项、分部工程质量报验认可单?
承包继续施工到达分部工程验收条件自检
承包填写?分项、分部工程质量报验认可单?
纠正
纠正
监理工程师审核
监理工程师签认分项工程
