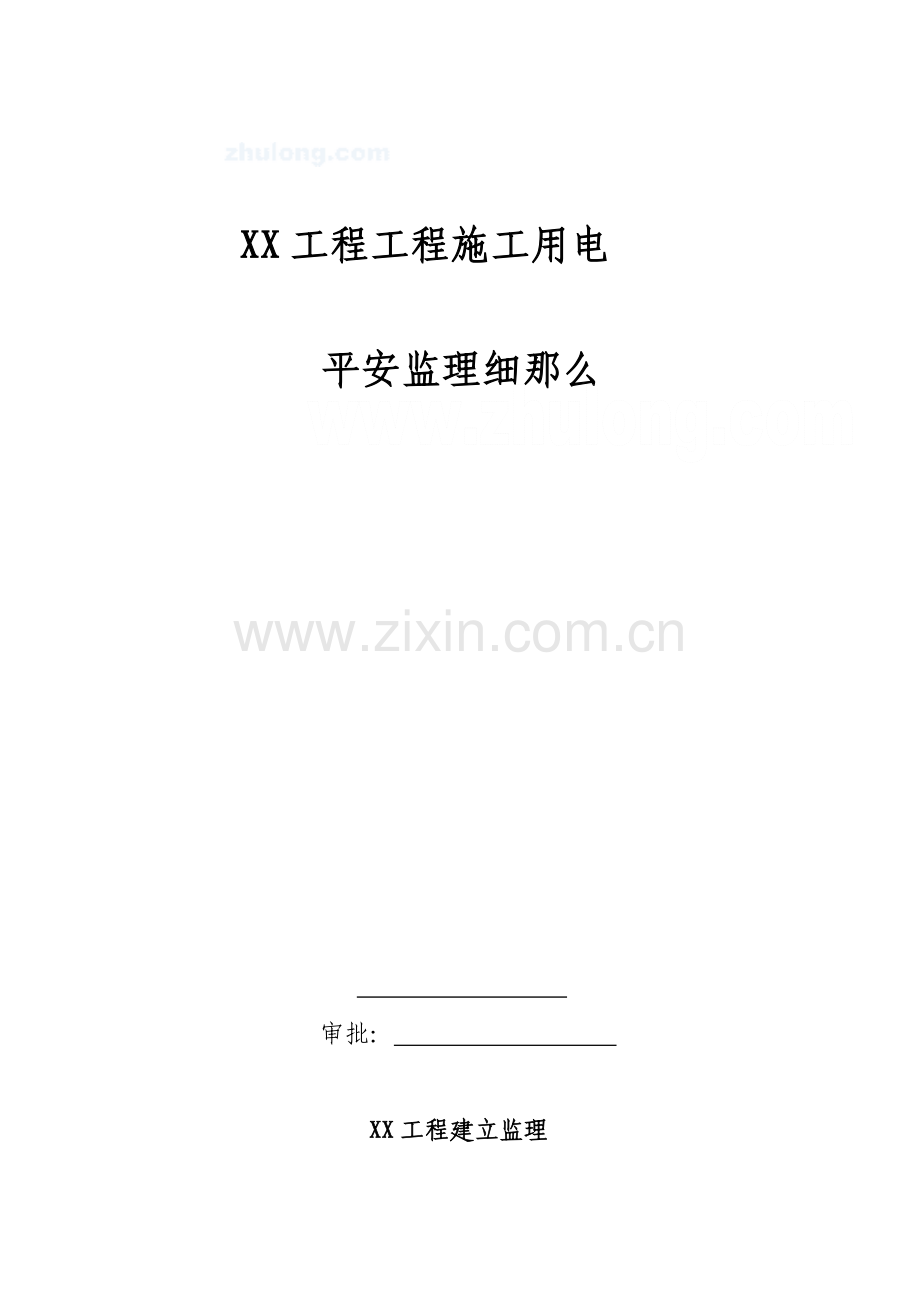

XX工程工程施工用电
平安监理细那么

审批：

XX工程建立监理

施工现场临时用电平安监理施行细那么
一、 工程概况
1、 工程名称:
2、 建立地点：
3、概况：一工程3#-12#楼建筑面积共75625平方米砖混构造6+1层3#-10#根底采用桩根底11#-12#为桩根底结合柱根底。
二、监理根据〔仅为施工现场临时用电的有关规定、其他根据在平安监理细那么的根据已说明〕；
1、?施工现场临时用电平安技术?JGJ46-2005；
2、施工现场临时用电施工组织设计、施工方案、平安技术措施等；
三、 施工用电平安监理措施
    根据?建立工程施工平安?及建立有关要求监理应当将施工平安纳入监理范围与工程质量、 工和控制同步组织施行。因此电气专业监理工程师应把施工用电平安监理作为自己的一项监理工作内容严格按照?施工现场临时用电平安技术?、?建立工程施工现场供用电平安?、?建筑施工平安检查?及其它现行和行业有关要求本工程的所有承建商。
⑴ 施工用电平安监理措施：
专业监理工程师要求临时用电设备在5台及5台以上或设备总容量在50kW及50kW以上的承建商及时编制、申报临时用电施工组织设计。专业监理工程师应认真审核。临时用电施工组织设计应详细至少包括以下内容：
① 施工用电设备列明设备的型、规格、数量、额定功率、电压、相数等。
② 详细的施工用电负荷计算书。
③ 配电箱、开关箱、开关〔含漏电开关〕、电缆电线的选择原那么。
④ 完善的配电系统图、配电设备平面布置图。
⑤ 线路敷设方式及平安防护措施。
⑥ 防雷及接地保护设计。
⑦ 平安用电及技术理措施。
⑵ 采取定检查与不定巡查的方式对承建商的施工临时用电进展检查发现问题及时以监理工程师单的形式要求存在问题的承建商进展整改。假设存在严重的用电平安隐患那么提请工程总监理工程师发停工要求承建商停工整顿防止发生用电事故。
⑶ 施工用电平安要求：
安装、维修或撤除临时用电工程必须由电工完成。电工等级应同工程的难易程度和技术复杂性相适应。在施工现场专用的中性点直接接地的电力线路中必须采用TN—S系统。电气设备的金属外壳必须与专用保护接地PE线连接。专用保护接地PE线〔简称保护PE线〕应由变压器工作接地线引出。作防雷接地的电气设备必须同时作重复接地。施工现场的电力系统严禁利用大地作相线或零线。
正常情况时以下电气设备不带电的外露导电部分应与保护PE线连接：
①电机、变压器、电器、照具、手持电开工具的外壳；
②电气设备传动装置的金属部件；
③配电屏与控制屏的金属框架；
④室内、外配电装置的金属框架及靠近带电部分的金属围栏和金属门；
⑤电力线路的金属保护、敷线的钢索、起重机轨道等。
施工现场所有的用电设备除与保护PE线连接外必须在设备负荷线的首端处设置漏电保护装置。电气设备每个接地点应以单独的接地线与接地干线相连接。严禁在一个接地线中串接几个接地点。
施工现场内的起重机井字架等机械设备应安装防雷装置。
三、平安监理工作内容
1、 用电理专业人员安装、维修或撤除临时用电工程。必须由电工完成电工等级应同工程难易程度和复杂性相适应；
2、 施工现场与周围环境
1〕在建工程不得在高、低压线路下方施工。上下压线路方不得搭设作业棚建造生活设施或堆放构件、架具、材料及其他杂物等；
2〕在建工程〔含脚手架具〕的外侧边缘与外电架空线路的边缘之间必须保持平安操作间隔 ：
外电线路电压
1 KV
1-10 KV
35—110 KV
154-220 KV
330-500 KV
最小平安操作间隔 〔m〕
4
6
8
10
15
3〕施工现场的机动车道与外电架空〔线路穿插时架空线路的最低点与路面的垂直间隔 应不小于：

外电线路电压
1 KV以下
1—10 KV
35 KV
最小垂直间隔 〔m〕
6
7
7

4〕旋转臂架式起重机的任何部位或被吊物边缘与10kv以下的架空线路边线最小程度间隔 不得小于2M；
5〕施工现场开挖非热道沟槽的边缘与埋地外电缆沟槽边缘之间的间隔 不得小于0.5m;
6〕外电防护达不到上述规定的最小间隔 时必须采取防护措施增设屏障遮拦、围栏或
保护网并悬挂醒目的警告标志牌在架设防护设施时应有电气工程技术人员或专职平安人员负责监护；
3、 接地与防雷
1） 在施工现场专用的中性点直接接地的电力线路中必须采用TN-S接零保护系统电气设备的金属外壳必须与专用保护零线连接专业保护零线〔简称保护零线〕应由工作接地线配电室的零线或第一级漏电保护器电源侧的零线引出；
2） 城防、人防、隧道等潮湿或条件特别恶劣施工现场的电气设备必须采取保护接零；
3） 当施工现场与外电线路共用一个供电系统时电气设备应根据当地的要求作保护接零或作保护接地不得一部分设备作保护接零另一部分设备作保护接地；
4） 作防雷接地的电气设备必须同时作重复接地；
5） 在只允许做保护接地的系统中因条件限制接地有困难时应设置操作和维修电气装置的绝缘台并必须使操作人员不致偶尔触及外物；
6） 施工现场的电力系统严禁利用大地作相线或零线；
7〕防雷要求：施工现场内的起重机井字架及门架等接线设备假设在相邻建筑物构筑物的防雷装置的保护范围外在下表规定范围内那么应安装防雷装置：
地区年平均雷暴日〔天〕
机械设备高度〔M〕
≤15
≥50
>15<40
≥32
≥40<90
≥20
≥90及雷害特别严重地区
≥12

4、 配电室及自备电源：
1） 配电屏〔盘〕配电线路维修时应悬挂停电标志牌停、送电必须由专人负责；
2） 电压为400/230v的自备发电机组的排烟道必须伸出室外发电机组及其控制配电室内严禁存放贮油桶；
发电机组电源应与外电线路电源联琐严禁并列运行。
5、 配电线路：
1） 架空线必须采用绝缘钢线或绝缘铝线；
2） 架空线必须设在专用电杆上严禁架设在树木、脚手架上；
3） 经常过负荷的线路易燃易爆物邻近的线路照明线路必须有过负荷保护；
4） 电缆线路的电缆干线应采用埋地或架空敷设严禁沿地面设并应防止机械损伤和介质腐蚀；
5） 电缆线路电缆建筑物、构筑物、道路、易受机械损伤的场所及引出地面从2m高度至地下0.2m处必须架设防护套；
6） 橡皮电缆架空敷设时应沿墙壁成电杆设置并用绝缘子固定严禁使用金属裸线作绑线。固定点间距应保证橡皮电缆能承受自重所带来的荷重橡皮电缆的弧垂距地不得小于2.5m；
7） 室内配线必须采用绝缘导线。
6、 配电箱及开关箱：
1） 配电箱、开关箱应装在枯燥、通风及常温场所不得装设在有严重损伤作用的瓦斯、烟气、蒸汽、液体及其他有害介质中不得装设在易受外来固体物撞击、强烈振动、液体侵溅及热源烘烤的场所否那么须作特殊防护处理；
2） 本电箱和开关金属箱体金属电器安装板及箱内电器的不应带电金属底座外壳等必须保护接零保护零线应通过接线端子板连接；
3） 配电箱、开关箱内的电器必须可靠完好不准使用破损、不合格的电器；
4） 每台用电设备应有各自专用的开关箱必须实行“一机一闸〞制严禁用同一开关电器直接控制二台及二台以上用电设备〔含插座〕；
5） 开关箱中心必须装设漏电保护器；
6） 开关箱内的漏电保护器其额定漏电动作应不大于30mA额定漏电动作时间应不小于0.15；使用于潮湿和有腐蚀介质场所的漏电保护器应采用防溅型其额定漏电动作电流应不大于15mA额定漏电动作时间应小于0.15；
7） 配电箱开关箱中导线的进线口应设在箱体的下底面严禁设在箱底的上顶面、侧面、后面或箱门处；进出线应护套分路成束并做防水弯导线束不得与箱体进、出口直接接触挪动式配电箱和开关箱的进、出线必须采用橡皮绝缘电缆；
8） 进入开关箱的电源线严禁用插销连接；
9） 对配电箱、开关箱进展检查维修时必须将其前一级相应的电源开关分闸断电并悬挂停电标志牌、严禁带电作业；
10） 所有配电箱、开关箱使用过程中必须按以下操作顺序：
送电操作顺序为：总配电箱——分配电箱——开关箱；
停电操作顺序为：开关箱——分配电箱——总配电箱〔出现电气故障的紧急情况下除外〕；
11） 熔断器的熔体更换时严禁用不符合原规格的熔体代替。
7、 电动建筑机械和手持久电开工具：
1〕施工现场中一切电动建筑机械和手持电开工具的选购、使用、检查和维修必须遵守以下规定：
（1） 选购的电动建筑机械和手持旧电开工具和用电平安装置符合相应的、专业和平安技术规程并且有合格证和使用说明书；
（2） 建立和执行专人专机负责制并定检查和维修保养；
〔3〕保护零线的电气连接符合接地与防雷第7〕条要求对产生振动的设备其保护零线的连接点不少于两处；
(4) 在做好保护接零的同时还要按接地第8〕条开关箱第6〕条等要求装设漏电保护器。
1) 需要间工作的塔式起重机应设置正对工作面的爆光灯塔身高于30M时应在塔顶和臂架端部装设防撞红色信灯；
2） 外用电梯桥箱所经过的楼层应设置有机械或电气联琐装置的防护门或栅栏；
3） 每日工作前对外用电梯的开关、限位开关、紧急停顿开关、驱动机构和制动器等进展空载检查正常前方可使用检查时必须有防坠落的措施；
4） 焊接机械应放置在防雨和通风良好的地方焊接现场不准堆放易燃易爆物品交流焊机变压器的一次侧电源线长度应不大于5M进线处必须设置防护罩；
5） 使用焊接机械必须按规定穿戴防护用品对发电机直流弧焊机的换向器应经常检查和维护；
6） 露天潮湿场所或金属构架上操作时必须选用II类手持式电开工具并装防溅的漏电保护器严禁使用I类手持式电开工具；
7） 手持式电开工具的外壳、手柄、负荷线、插头、开关等必须完好无损使用前必须作空载检查运行正常方可使用。
8、 照明；
1） 在坑洞作业间施工或自然采光差的场所 作业厂房料具堆放场、道路、仓库、、食堂、宿舍等应设一般照明部分照明或混合照明在一个工作场所内不得只装设部分照明停电后操作人员需要及时撤离现场的特殊工程必须装设自备电源的应急照明；
2） 对有和火灾危险的场所必须按危险场所等级选择相应的照明；
3） 照具和器材的质量均应复合有关的规定不得使用绝缘老化破损的器具和器材；
4） 一般场所宜选用额定电压为22OV的照。对以下特殊场所应使用平安电压照；
（1） 隧道、人防工程有高温、导电灰尘或离地面高度低于2.4M等场所的照明电源电压应不大于36M；
（2） 在潮湿和易触及带电场所的照明电源电压不得大于24V；
（3） 特别潮湿的场所导电良好的地面、锅炉或金属容器内工作的照明电源电压不得大于12V；
（4） 照明变压器必须使用双绕组型严禁使用自藕变压器；
（5） 对于间影响飞机或车辆通行的在建工程或机械设备必须安装设置醒目的红色信灯其电源应设在施工现场电源总开关的前侧。
