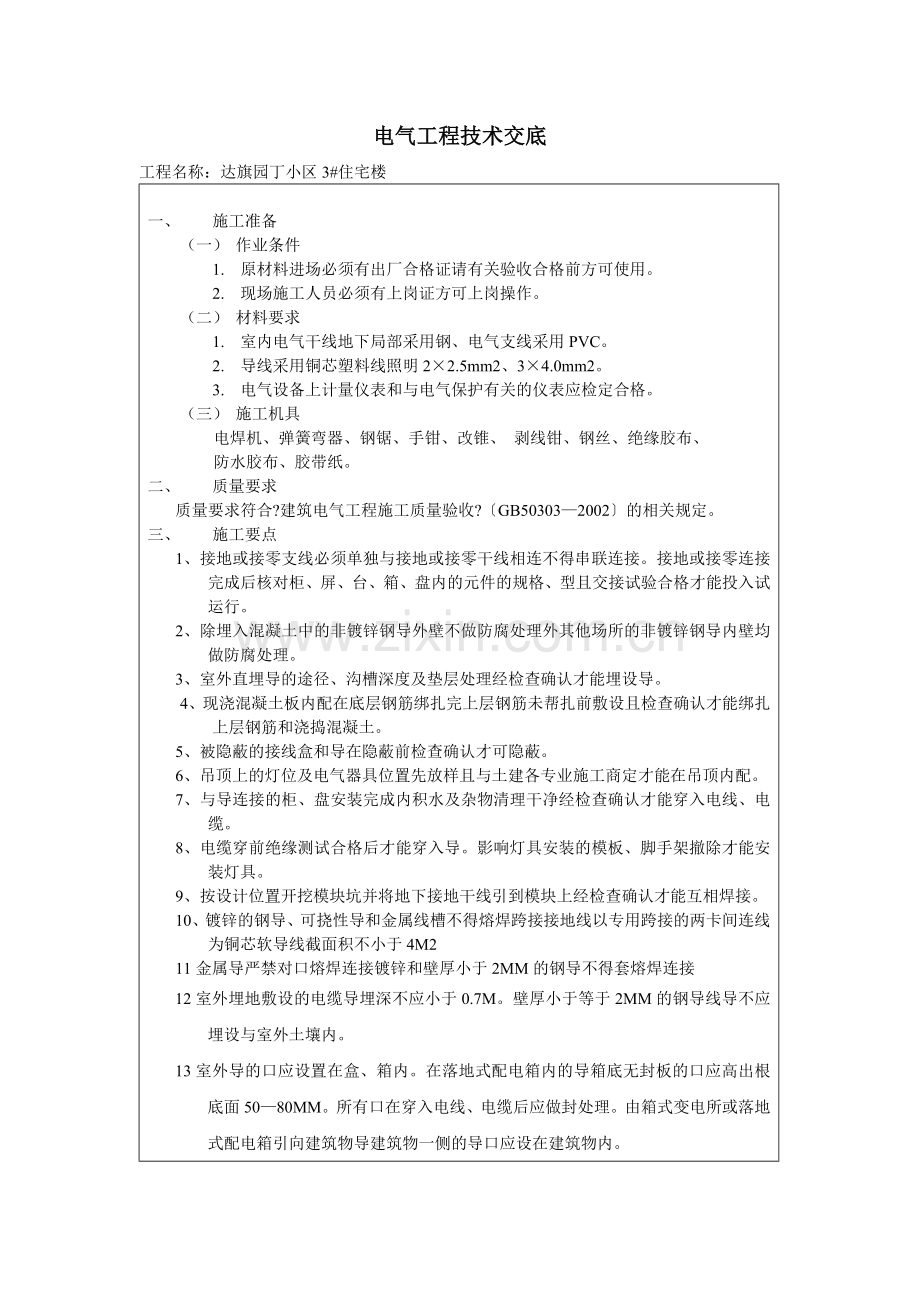

电气工程技术交底
工程名称：达旗园丁小区3#住宅楼

一、 施工准备
（一） 作业条件
1. 原材料进场必须有出厂合格证请有关验收合格前方可使用。
2. 现场施工人员必须有上岗证方可上岗操作。
（二） 材料要求
1. 室内电气干线地下局部采用钢、电气支线采用PVC。
2. 导线采用铜芯塑料线照明2×2.5mm2、3×4.0mm2。
3. 电气设备上计量仪表和与电气保护有关的仪表应检定合格。
（三） 施工机具
电焊机、弹簧弯器、钢锯、手钳、改锥、 剥线钳、钢丝、绝缘胶布、
防水胶布、胶带纸。
二、 质量要求
质量要求符合?建筑电气工程施工质量验收?〔GB50303—2002〕的相关规定。
三、 施工要点
1、接地或接零支线必须单独与接地或接零干线相连不得串联连接。接地或接零连接完成后核对柜、屏、台、箱、盘内的元件的规格、型且交接试验合格才能投入试运行。
2、除埋入混凝土中的非镀锌钢导外壁不做防腐处理外其他场所的非镀锌钢导内壁均做防腐处理。
3、室外直埋导的途径、沟槽深度及垫层处理经检查确认才能埋设导。
4、现浇混凝土板内配在底层钢筋绑扎完上层钢筋未帮扎前敷设且检查确认才能绑扎上层钢筋和浇捣混凝土。
5、被隐蔽的接线盒和导在隐蔽前检查确认才可隐蔽。
6、吊顶上的灯位及电气器具位置先放样且与土建各专业施工商定才能在吊顶内配。
7、与导连接的柜、盘安装完成内积水及杂物清理干净经检查确认才能穿入电线、电缆。
8、电缆穿前绝缘测试合格后才能穿入导。影响灯具安装的模板、脚手架撤除才能安装灯具。
9、按设计位置开挖模块坑并将地下接地干线引到模块上经检查确认才能互相焊接。
10、镀锌的钢导、可挠性导和金属线槽不得熔焊跨接接地线以专用跨接的两卡间连线为铜芯软导线截面积不小于4M2
11金属导严禁对口熔焊连接镀锌和壁厚小于2MM的钢导不得套熔焊连接
12室外埋地敷设的电缆导埋深不应小于0.7M。壁厚小于等于2MM的钢导线导不应埋设与室外土壤内。
13室外导的口应设置在盒、箱内。在落地式配电箱内的导箱底无封板的口应高出根底面50—80MM。所有口在穿入电线、电缆后应做封处理。由箱式变电所或落地式配电箱引向建筑物导建筑物一侧的导口应设在建筑物内。

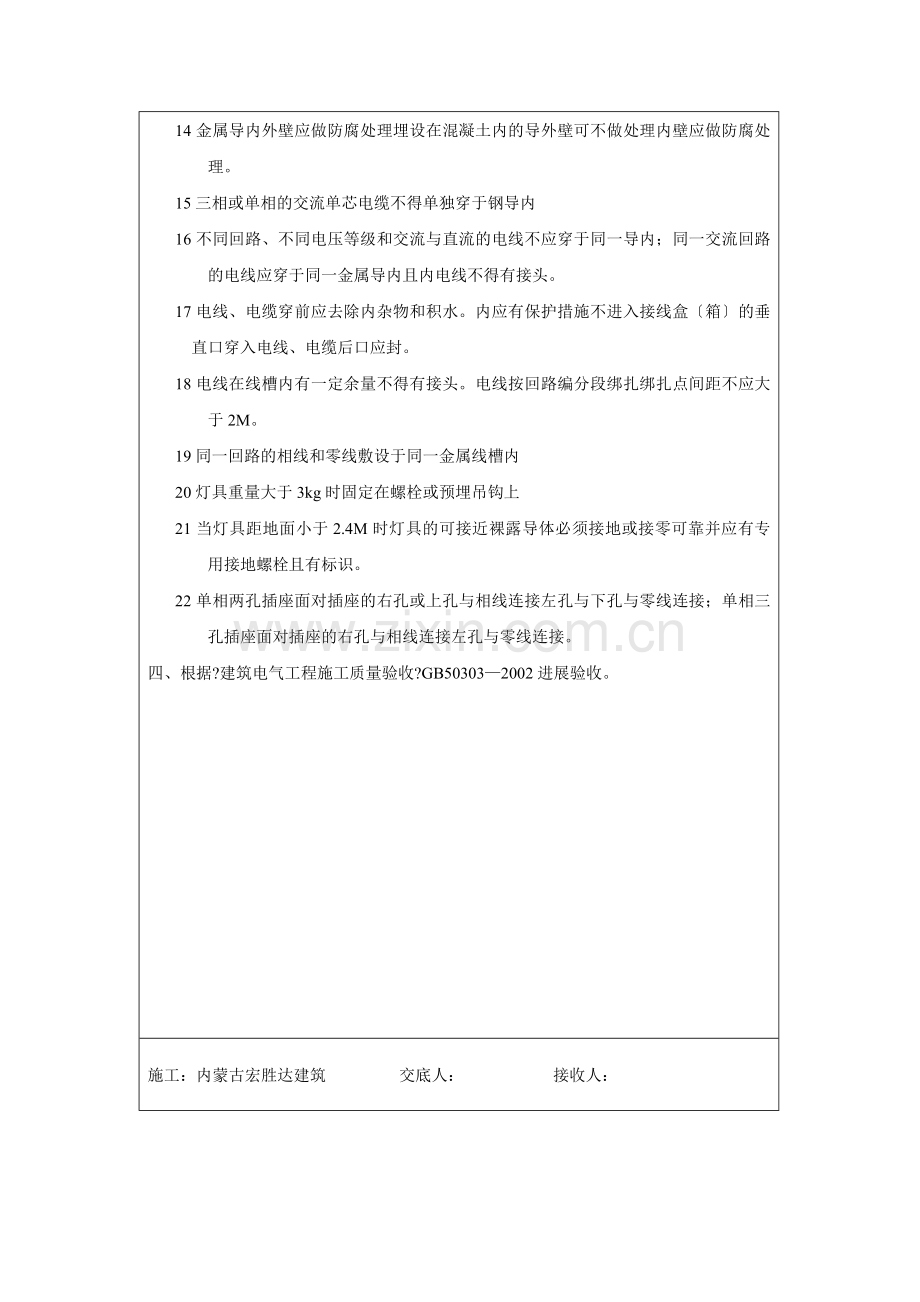

14金属导内外壁应做防腐处理埋设在混凝土内的导外壁可不做处理内壁应做防腐处理。
15三相或单相的交流单芯电缆不得单独穿于钢导内
16不同回路、不同电压等级和交流与直流的电线不应穿于同一导内；同一交流回路的电线应穿于同一金属导内且内电线不得有接头。
17电线、电缆穿前应去除内杂物和积水。内应有保护措施不进入接线盒〔箱〕的垂直口穿入电线、电缆后口应封。
18电线在线槽内有一定余量不得有接头。电线按回路编分段绑扎绑扎点间距不应大于2M。
19同一回路的相线和零线敷设于同一金属线槽内
20灯具重量大于3kg时固定在螺栓或预埋吊钩上
21当灯具距地面小于2.4M时灯具的可接近裸露导体必须接地或接零可靠并应有专用接地螺栓且有标识。
22单相两孔插座面对插座的右孔或上孔与相线连接左孔与下孔与零线连接；单相三孔插座面对插座的右孔与相线连接左孔与零线连接。
四、根据?建筑电气工程施工质量验收?GB50303—2002进展验收。

施工：内蒙古宏胜达建筑 交底人： 接收人：
