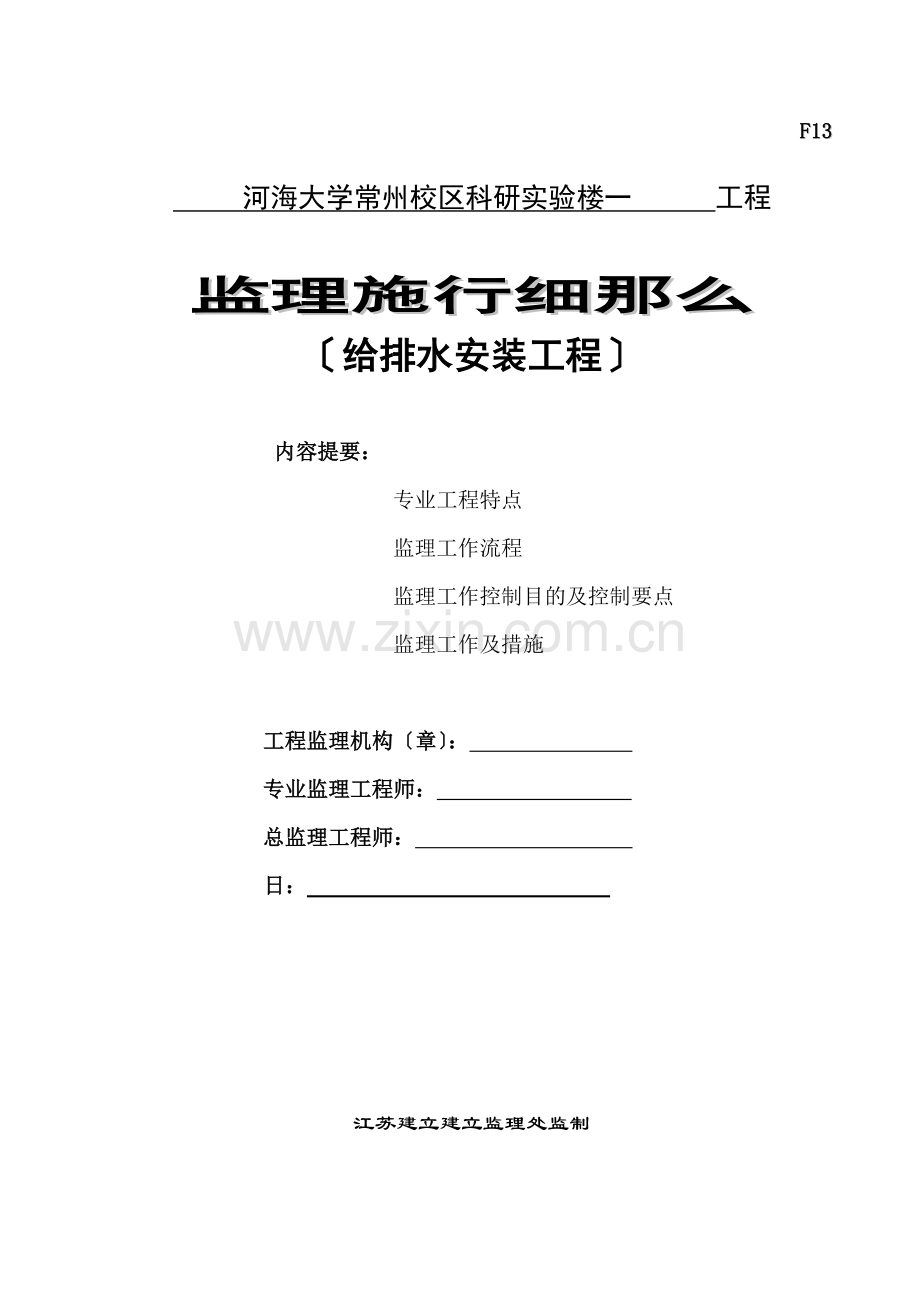

河海大学常州校区科研实验楼一期给排水安装工程监理实施细则.doc

F13
　河海大学常州校区科研实验楼一　 工程
监理施行细那么
〔给排水安装工程〕

内容提要：
专业工程特点
监理工作流程
监理工作控制目的及控制要点
监理工作及措施

工程监理机构〔章〕：　　　　 　 　
专业监理工程师：
总监理工程师：　　　　　　　 　 　
　　　　　 日：　　

江苏建立建立监理处监制

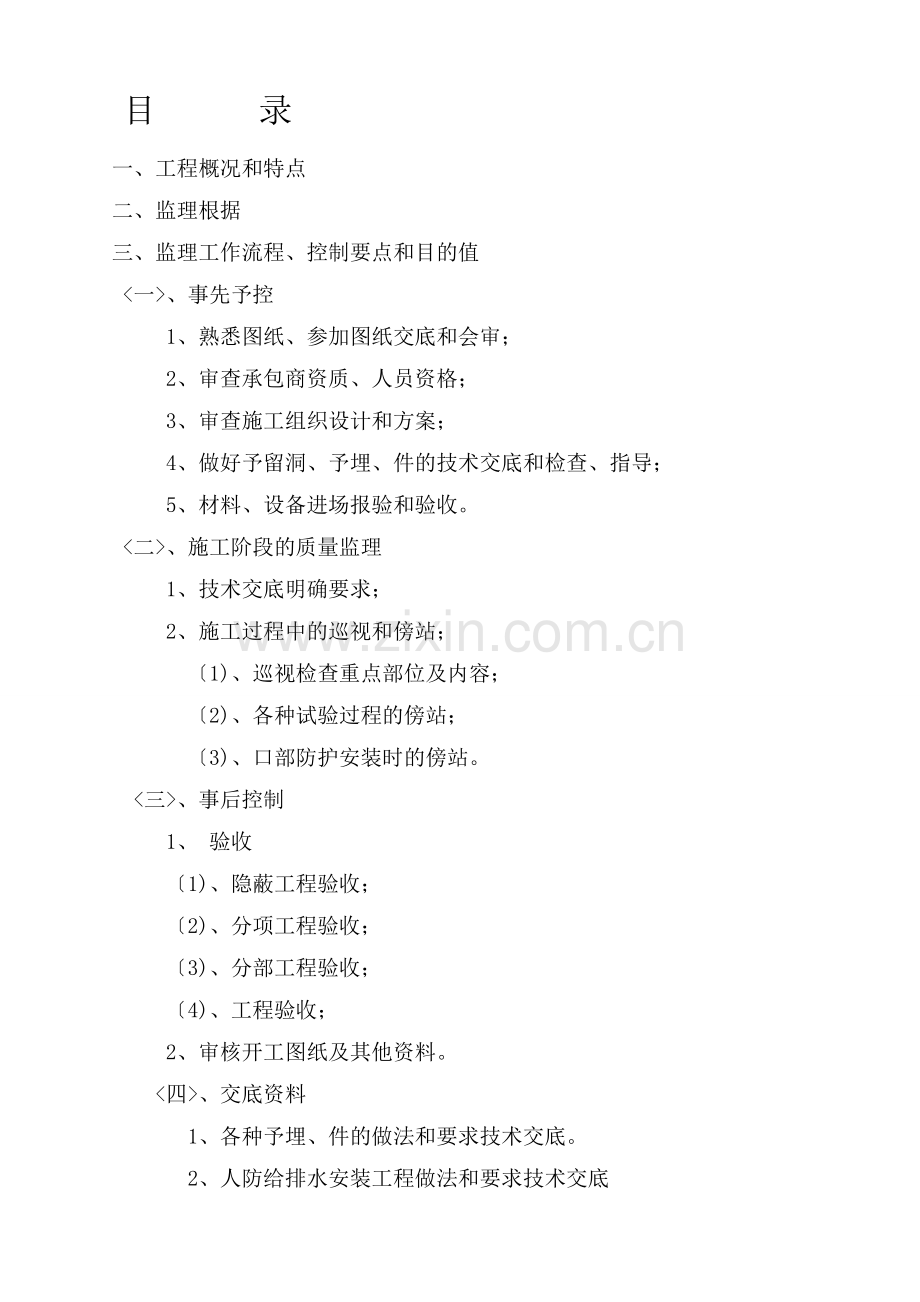

目 录
一、 工程概况和特点
二、 监理根据
三、 监理工作流程、控制要点和目的值
<一>、事先予控
1、熟悉图纸、参加图纸交底和会审；
2、审查承包商资质、人员资格；
3、审查施工组织设计和方案；
4、做好予留洞、予埋、件的技术交底和检查、指导；
5、材料、设备进场报验和验收。
<二>、施工阶段的质量监理
1、技术交底明确要求；
2、施工过程中的巡视和傍站；
〔1)、巡视检查重点部位及内容；
〔2)、各种试验过程的傍站；
〔3)、口部防护安装时的傍站。
<三>、事后控制
1、 验收
〔1)、隐蔽工程验收；
〔2)、分项工程验收；
〔3)、分部工程验收；
〔4)、工程验收；
2、审核开工图纸及其他资料。
<四>、交底资料
1、各种予埋、件的做法和要求技术交底。
2、人防给排水安装工程做法和要求技术交底
一、 工程概况和特点
河海大学常州校区科研实验楼一工程地下一层地上十一层总建筑面积16196.98㎡其中地下车库1557.6㎡地面14639.38㎡。
本工程地面建筑为河海大学常州校区科研实验室地下室平时作停车库战时为人员掩蔽所。本工程地下局部由常州浩森建筑设计设计地面局部由广东启源建筑工程设计院设计。
本工程给、排水工程主要包含给水、排水、消防、喷淋和雨水等分项。其中给水采用分区供水排水实行污水和废水别离方式。
二、 监理根据
1、监理合同、业主受权；
2、设计图纸；
3、工程招、合同；
4、有关：
〔1〕、建立工程监理；GB50319-2000
〔2〕、人防工程验收；GB50134-2004
〔3〕、建筑给水、排水及采暖工程施工质量验收； GB50242-2002
〔4〕、自动喷水灭火系统施工及验收； GB50261-2005
5、其它有关、规定。
三、监理工作的流程、控制要点和目的：

<一>、事先予控
1、开工前监理人员认真熟悉图纸有疑问处逐项、逐条整理成 文参加图纸技术交底领会设计意图、同时提出问题逐条核实并形成 图纸会审纪要 经有关人员签认。
2、审查承包商资质、工程部理人员、技术人员书特殊工种人员上岗操作证。
3、组织讨和审查施工组织设计和施工方案对工程中的难点和要点要求承包商做出专项施工方案或相应技术措施。审核通过后予以施行承包商不得擅自改动。
4、工程主体土建开工前监理组织承包商有关人员进展做好予留洞、予埋、件的技术交底。人防工程战时有防冲击波、防的防护要求工程都是钢筋混凝土构造。在土建主体施工过程中设备安装人员需把予留洞、予埋、件按要求及时予埋到位。假设有错、漏今后处理起来要付出代价而且还很难保证质量。监理应要求承包商有关人员事前认真做好予留洞、予埋、件的统计核实工作根据设计图纸要求和有关人防图集进展制作适时予埋到位。在制作、予埋过程中监理人员要加强检查和指导。
5、监理对进场的材料、设备必须严格检查。中对消费厂家或品牌有约定的须按要求购置有关质保资料：合格证、质量保证书、检测等必须齐全而且有效〔时间在有效内、齐全〕。现场检查材料、设备、规格、型符合设计图纸要求外观、壁厚符合要求镀锌层无锈蚀设备无损伤检查合格并履行手续前方可使用。
对不合格的材料、设备监理应发退场单要求及时退场退场时应做好不合格材料退场记录。
〔1〕、各类材应有质量证明：合格证、质保书、检测。
①、镀锌、焊接收、无缝钢、材和配件的壁厚薄一致、无锈
蚀、无毛刺、镀锌内外镀锌均匀件不得有偏扣、套扣不全等现象。抽样用标卡尺测量材壁厚、外径应在允许范围内。〔钢壁厚允许误差±12.5详见五金手册〕。
②、对进场的PVC、PP-R、PEX给水除了应有合格证、检测还应有卫生检疫部门开出的厂家消费答应证。现场检验材和件颜色要一致。材无色泽不匀、内外壁应光滑、平整无气泡、裂口、裂纹、脱皮和凹陷等现象抽验材外径和壁厚应在允许范围内。
③、建筑排水用硬质聚氯乙稀〔U-PVC〕材和件应有质量检验部门的合格证和检测并且有明显标志标明消费厂家的名称和规格。材内、外层应颜色一致、光滑、无气泡、裂纹壁厚度均匀抽样检测、外径、厚度应在允许范围内。〔U-PVC材、外径和壁厚只允许＋0.3～0.6；不允许一工差。详见五金手册〕所用胶粘剂是同一厂家配套消费品并且标有厂名、消费日、有效。
④、铸铁及附件的尺寸、规格必须符合设计要求壁厚薄应均匀 内外壁光滑整洁无浮砂、粘砂不得有砂眼、裂纹、毛刺和疙瘩。材和附件壁厚应符合要求。
〔2〕、对工程中使用的阀门进场时监理人员要同施工技术人员共同检查合格前方可使用。阀门必须有出厂合格证规格、型、材质符合设计要求阀门壳体铸造规整、外表光洁、无裂缝填料封完好。
阀门进场后应按批抽查10做压力试验对于安装在主上起切断作用的闭路阀门那么应逐个做压力和气性试验试验合格前方使用。
〔3〕、消防水系统 中的消火栓、喷头、阀、压力开关、水流器以及消防水泵接合器进场除一般消费合格证外还必须有消防产质量监视检查中心检测合格的证明。
〔4〕、卫生洁具的规格、型必须符合设计要求消费厂家和品牌满足业主要求并有出厂合格证卫生洁具外观应规矩、造型周正、外表光洁、美观、无裂缝、色彩一致。
〔5〕、对进场的设备：给水设备、各类水箱、消防设备、排水设备应组织业主、施工、监理人员共同验收。应检查设备表装箱合格证以及相关检验。设备还应有使用说明书外观检查无破损、变形、掉漆、受损。
〔6〕、对于及当地部门有关规定的特定设备以及材料如人防防护设备、消防设备、生活给水道和饮用水设备必需要有规定的证书和。防爆地漏、防爆清扫口。。。供给商必须提供人防办颁发的人防防护设备定点消费书和在人防办备案资料或年检证书生活饮用水系统含水箱道必需要有门发的认定证书。
<二>、施工阶段的质量监理
1、安装开场前监理要求施工组织有关技术人员、班组长和技术骨干进展人防工程给排水、消防水系统安装做法和要求技术交底特别是人防工程防护局部的安装比拟复杂而且一般施工队伍都未做过、贯彻设计意图明确要求。防止和减少返工。
2、施工过程中巡视和傍站
为了确保工程质量减少和杜绝返工对一些常见的容易发生施工质量通病的环节在施工安装过程中监理人员要加强巡视及时检查、发现问题要求施工予以整改。
对于施工安装的关键部位和测试、调试过程以及隐蔽工程验收过程监理人员进展傍站认真督查和指导。
〔1〕、巡视检查重点部位及内容
①、道支架制作、焊接、安装以及除锈刷漆过程；
②、道安装的放线定位过程和道安装过程；
③、所有阀门、阀件安装过程；
④、消防水系统消火栓箱、水流器、阀以及喷头安装过程；
⑤、水泵等泵房安装；
⑥、卫生洁具的安装；
〔2〕、各种试验过程的傍站
①、 建筑给水、排水及采暖施工质量验收GB50242-2002〔以下简称 给排水〕第3。2。4条规定：阀门安装前应做强度试验和严性试验每批数量中抽查10不少于1个安装主干上起切断作用的闭路阀门应逐个作强度和严性试验。强度试验压力为阀门公称压力的1。5倍严性试验压力为阀门公称压力的1.1倍。试验压力在持验时间内应保持不变且壳体填料及阀瓣封面无渗漏为合格试验合格填写SN2.14表格。〔人防表6.5〕
②、给排水pa然后降到工作压力进展检查应不渗不漏。塑料给水系统在压力下稳压1小时。压降不得大于0.05 Mpa 然后在工作压力的1.15倍稳压2小时压降小于0.03 Mpa同时检查无渗漏为合格表SN2.15〔人防表6.1〕
③、自动喷水灭火系统施工及验收GB50261-2005第条规定：当系统和设计工作压力等于或小于1.0 Mpa Mpa试验压力为工作压力加0.4 Mpa稳压30分钟压力降不应大于0.05 Mpa网无渗漏严性试验为工作压力稳压24小时应无渗漏表SN2.15(人防表6.2)
④、排水灌水试验：隐蔽或埋地的排水道在隐蔽前必须做灌水试验安装在室内的雨水、排水安装后应做灌水试验表.SN2.16(人防表6.1)
⑤、给排水第5.25条：排水主立及程度干道均做通球试验通球球径不小于排水道径的2/3通球率必须到达100。表SN2.16(人防表6.3)
⑥、给排水第条：生活水系统道在交付使用前必须冲洗和消并经有关部门取样检验符合?生活饮用水?方可使用。SN2.17(人防表6.4)
⑦、消防水喷淋验收6.14条：网冲洗应在试压合格后分段进展。表SN2.17(人防表6.4)
⑧、给排水第4。3。1条：室内消火栓系统安装完成后应取屋顶〔或水箱间内〕试验消火栓和首层取二处消火栓做试射试验到达设计要求为合格表SN2.23
⑨、给排水第条：敞口水箱的满水试验和闭水箱〔罐〕的水压试验必须符合设计和的规定满水试验静置24小时观察不渗不漏水压试验10分钟压力不降不渗不漏。表SN2.22
⑩、给排水道楼板予留孔洞二次浇筑后须对洞口部位做渗漏水试验设计无明确要求十洞周围用石灰膏围堰高度20mm堰内灌满水24小时不渗不漏为合格。表SN2.6
、给排水第条：卫生器具交验前应做满水和通水试验。满水后各连接件不渗漏通水试验给、排水畅通。SN2.21(人防表6.2)
、地漏排水试验地漏应逐个做排水试验地面无积水地漏排水畅通为合格。SN2.19
、给水、排水系统以及消防消火栓和水喷淋系统安装完毕都应开启设备进展试运转自动给水装置水泵及潜污泵等运转时电源电压工作电流电机温升和出水状况都应观察测量记录在案。SN2.11(人防表6.6)
<三>、验收
根据?建筑工程施工质量验收统一?〔GB50300-2001〕规定工程质量的验收均应在施工自行检查评定的根底上进展。
1、隐蔽工程验收
专业监理工程师应根据承包报送的隐蔽工程报验单申请表和自检结果进展现场检查符合要求予以签认检查现的质量问题必须立即整改对未经监理人员验收或验收不合格的工序监理人员回绝签认并要求承包停顿进展下道工序的施工。
2、 分项工程验收
分项工程可由一个或假设干个检验批组成。检验批可根据施工及质量控制和专业验收需要进展划分由监理工程师组织施工工程专业质量检查员、技术负责人参加检查工作按建立合同、设计图纸和要求进展。检验批合格质量应符合以下规定：
A、主控工程和一般工程的质量抽样检验合格；
B、具有完好的施工操作根据质量检查记录。
检验批质量验收是工程质量验收中的重要环节监理方和施工方参加人员在检查工程质量问题时必须认真仔细不放过一个问题发现问题应将工程中存在的质量问题整理成整改单交施工限整改整改后由监理方复查检验批检查合格在检验批质量验收记录表填写检验评定记录和验收记录。
检验批质量验收全部合格后应组织分项工程质量验收。由监理工程师组织施工工程专业技术负责人或专职质量检查员参加。
检验工作按建立合同、设计图纸和要求进展。检验检验批部位、区、段。
分项工程质量验收合格应符合以下规定：
A、分项工程所含检验批均应符合合格质量的规定；
B、分项工程所含检验批的质量验收记录应完好。
验收工作完成后监理方应完成分项工程质量验收；填写分项工程质量验收记录表检查评定结果和验收结。
3、分部工程质量验收
各分项工程质量验收全部完毕应组织分部〔子分部〕工程质量验收。由总监理工程师组织施工工程负责人和技术、质量负责人等进展验收、检查工作按建立合同、设计图纸和要求进展。
分部〔子分部〕工程质量验收合格应符合以下规定：
A、 分部〔子分部〕工程所含分项工程的质量均应验收合格；
B、 质量控制资料应完好；
C、 各分部工程有关平安及功能的检验和抽样检测结果应符合有关规定。
4、 工程验收
由监理工程部组织成立验收小组施工提供验收方案经历收小组审核通过施行。验收小组进展予验收在予验收过程现质量问题整理成予验收纪要；要求施工限时整改逐条消项经过复检无问题工程质量均到达合格进展签认手续由工程总监理工程师写出质量评估报质检站。
5、审核开工图及其他技术资料
〔1〕、审核开工图正确性和完好性检查设计变更和有关资料是否齐全。
〔2〕、审核进场设备开箱检查、验收记录及相关设备复测记录。
〔3〕、审核进场材料的合格证、质量保证书、检测。
〔4〕、审核给水、排水和消防水系统各种隐蔽工程验收原始记录及会签手续。
〔5〕、各种试验系统调试等资料齐全数据正确。
6、组织对工程工程的质量等级评定
在开工验收过程中由承包方提出质量等级监理在质检站参加正 式验收前根据工程质量及整改情况对工程做出质量评估确定质量等级。
