某住宅楼主体结构混凝土工程技术交底.doc

资源描述

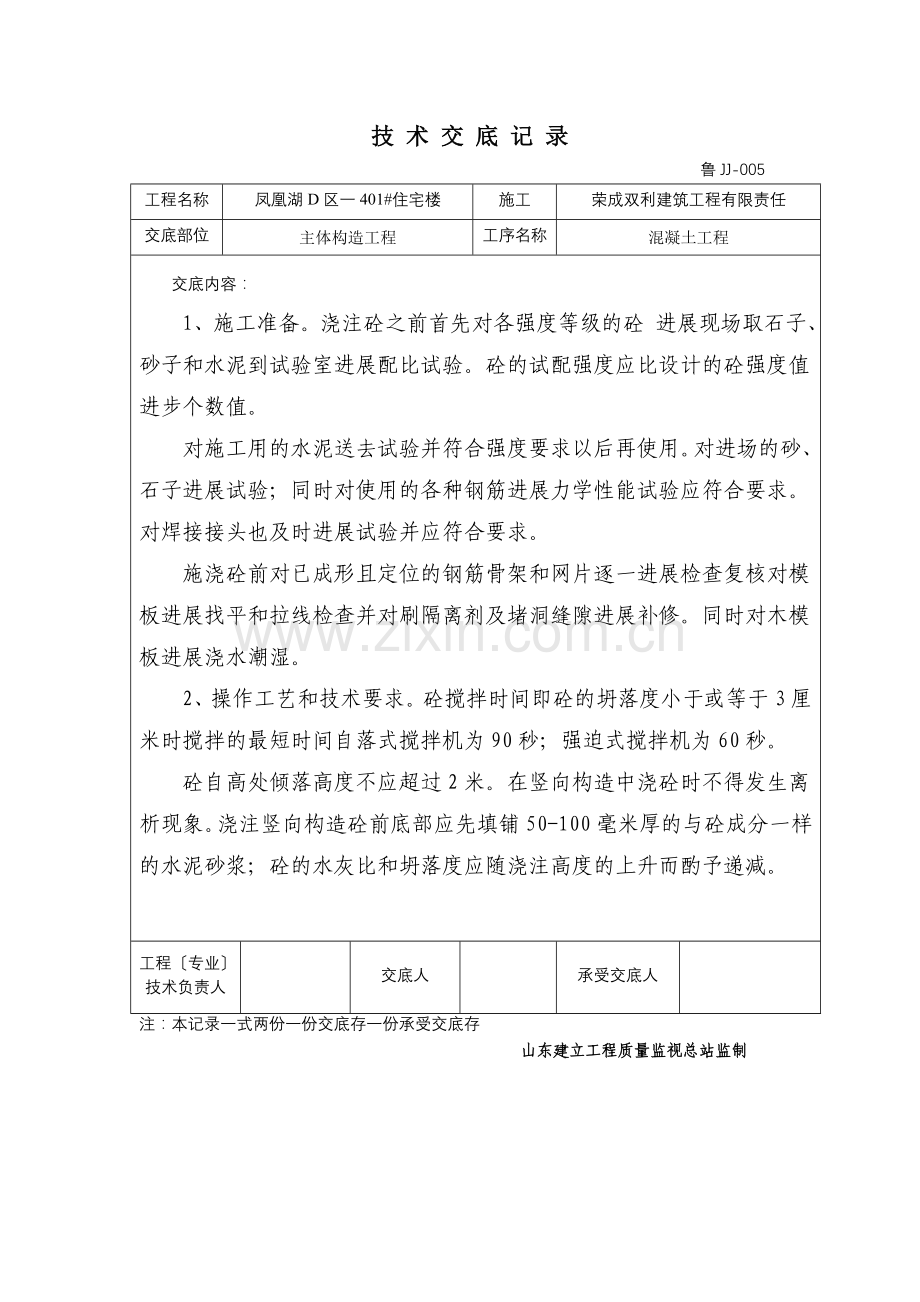

技术交底记录鲁JJ-005 工程名称凤凰湖D区一401#住宅楼施工荣成双利建筑工程有限责任交底部位主体构造工程工序名称混凝土工程交底内容： 1、施工准备。浇注砼之前首先对各强度等级的砼进展现场取石子、砂子和水泥到试验室进展配比试验。砼的试配强度应比设计的砼强度值进步个数值。对施工用的水泥送去试验并符合强度要求以后再使用。对进场的砂、石子进展试验；同时对使用的各种钢筋进展力学性能试验应符合要求。对焊接接头也及时进展试验并应符合要求。施浇砼前对已成形且定位的钢筋骨架和网片逐一进展检查复核对模板进展找平和拉线检查并对刷隔离剂及堵洞缝隙进展补修。同时对木模板进展浇水潮湿。 2、操作工艺和技术要求。砼搅拌时间即砼的坍落度小于或等于3厘米时搅拌的最短时间自落式搅拌机为90秒；强迫式搅拌机为60秒。砼自高处倾落高度不应超过2米。在竖向构造中浇砼时不得发生离析现象。浇注竖向构造砼前底部应先填铺50-100毫米厚的与砼成分一样的水泥砂浆；砼的水灰比和坍落度应随浇注高度的上升而酌予递减。工程〔专业〕技术负责人交底人承受交底人注：本记录一式两份一份交底存一份承受交底存山东建立工程质量监视总站监制技术交底记录鲁JJ-005 工程名称凤凰湖D区一401#住宅楼施工荣成双利建筑工程有限责任交底部位主体构造工程工序名称混凝土工程交底内容：在雨、雪天不宜露天浇注砼如浇注时要有防护有效措施。混凝土浇注层的厚度为外表振动200毫米；轻骨料混凝土外表振动200毫米；插入振捣300 毫米厚再人工捣固时根底、无筋混凝土式配筋稀疏的构造中浇注厚度为250毫米；在梁、墙板、柱构造中浇注厚度为200毫米；在配筋列的构造中浇注厚度为150毫米。浇注混凝土的间隙时间低于C30的混凝土。在气温≤25度和气温≥25度时间隙时间分别210分和180分钟。当混凝土强度等级高于C30时那么气温≤25度时间隙时间时180分气温＞25度时间隙时间为150分钟。浇注混凝土时应经常观察模板、支架、钢筋、预埋件和预留孔的情况。当发现有变形、移位时应及时采取措施进展处理。以保证混凝土的质量。浇注大体积混凝土时应合理分段分层进展使混凝土随高度均匀上升。浇注应在室外气温较低时进展气温不宜超过28度。施工缝留置位置应在浇注前确定并应编制施工技术方案。以保证留在构造受剪力较小且便于施工的部位。对于柱子施工缝宜留在根底的顶面假如采取适当加强措施施工缝也可留置在根底顶面稍高一些的地方工程〔专业〕技术负责人交底人承受交底人注：本记录一式两份一份交底存一份承受交底存山东建立工程质量监视总站监制技术交底记录鲁JJ-005 工程名称凤凰湖D区一401#住宅楼施工荣成双利建筑工程有限责任交底部位主体构造工程工序名称混凝土工程交底内容：梁和吊车梁牛腿的下面、吊车梁的上面、无梁楼板柱帽的下面和板连成整体的大断面施工缝留置在板底面以下20-30 毫米处。当板下有梁托时留在梁托下部单向板施工缝留置在次梁跨度的中间1/3范围内。在施工缝处继续浇注混凝土时在已硬化的混凝土外表上应去除水泥薄膜和松动的石子或软弱的混凝土层并加以冲洗干净不得有积水。浇注前施工缝处宜先铺混凝土成分一样的水泥砂浆1层；混凝土应精心捣实使新旧混凝土严结合。在采用振捣器时应符合以下规定：〔1〕每一振点的振捣时间应使混凝土捣实即外表呈现滔浆和不再沉落。〔2〕插入式振捣器捣实砼的挪动间距不宜大于作用半径的1.5倍；轻骨料混凝土的间距不宜大于作用半径的1倍；振捣器距模板不应大于振捣器作用半径的1/2。并应防止碰撞钢筋、模板、芯、吊环、预埋件等。〔3〕为使上下层混凝土结合成整体振捣器应插入下层混凝土中5厘米。〔4〕外表振动器的挪动间距应保证振动器的平板覆盖已振实部分的边缘。〔5〕在浇注与柱和墙连成整体的梁和板时应在柱和墙浇注完毕后停歇1-1.5小时使其获得初步沉实然后再进展浇注。〔6〕梁和板应同时进展浇注混凝工程〔专业〕技术负责人交底人承受交底人注：本记录一式两份一份交底存一份承受交底存山东建立工程质量监视总站监制技术交底记录鲁JJ-005 工程名称凤凰湖D区一401#住宅楼施工荣成双利建筑工程有限责任交底部位主体构造工程工序名称混凝土工程交底内容：土。较大尺寸的梁、拱和类似的构造可单独浇注。对于承受动力作用的设备根底的施工缝处理：〔1〕标高不同的两个程度施工缝其上下接合处应留成台阶形台阶的高度比不得大于1。〔2〕在程度施工缝上继续浇注混凝土前应对地脚螺栓进展1次观测校正。〔3〕垂直施工缝处应插钢筋其直径为12-16毫米长度为500-600毫米间距为500毫米在台阶式施工缝的垂直面上应补插钢筋。〔4〕施工缝的混凝土终凝时应在其外表凿毛在继续浇注前用水冲洗干净潮湿后在外表抹10-15毫米厚的与混凝土一样的水泥砂浆一层。 3、质量要求。混凝土工程应确保质量振捣应仔细认真梁、柱、板及其他构件外表应光滑、平整。严禁出现现浇构造外观严重缺陷减少一般缺陷的发生。现浇构造拆模后应由建立共同对外观质量和尺寸偏向进展检查做出记录如出现缺陷应及时按照施工技术方案进展处理处理完毕后应重新检查验收。现浇混凝土允许偏向要求为：〔1〕轴线位移。根底允许偏向为100毫米；柱梁板允许偏向要求为：〔2〕标高。层高允许偏向为±15毫米-10毫米全高允许偏向为30毫米。〔3〕截面尺寸。根底允许偏向为＋15 毫米。—10毫米柱墙梁允许偏向为+8毫米－5毫米。工程〔专业〕技术负责人交底人承受交底人注：本记录一式两份一份交底存一份承受交底存山东建立工程质量监视总站监制技术交底记录鲁JJ-005 工程名称凤凰湖D区一401#住宅楼施工荣成双利建筑工程有限责任交底部位主体构造工程工序名称混凝土工程交底内容：〔4〕柱、墙垂直高度。每层允许偏向为5毫米全高允许偏向为20毫米。〔5〕外表平整度。允许偏向为8毫米〔6〕预埋钢板中心线位移。允许偏向为10毫米。〔8〕预留洞中心线位移允许偏向为15毫米。 4、成品保护。混凝土终凝前初凝间制止在混凝土上振动不准上人和放物碰拦要用塑料不遮盖严保护水分混凝土气温低于5度时不得浇水要保住水分且加盖防冻草包。养护天数对普通水泥和矿渣硅酸盐水泥拌制的混凝土不得少于7昼。有缓凝剂或有抗渗性要求的混凝土不得少于14昼。 5平安施工。机具由专人专机保养。工人进工地必须戴平安帽操作工戴平安帽和穿绝缘鞋戴绝缘手套。振动器由专人使用脚手架应结实防护拦、平安网设置合理电工随班及时检查线路机具及接地情况预防漏电伤人。 6、技术资料。混凝土工程的资料较多且非常关键资料员要负责在施工前搞好各强度混凝土的试配并完成试配强度试验。在施工前还要完成全部钢材合格证的索取和钢筋试验工作及水泥合格证索取工作和试工程〔专业〕技术负责人交底人承受交底人注：本记录一式两份一份交底存一份承受交底存山东建立工程质量监视总站监制技术交底记录鲁JJ-005 工程名称凤凰湖D区一401#住宅楼施工荣成双利建筑工程有限责任交底部位主体构造工程工序名称混凝土工程交底内容：验工作对于施工中的每100立方米或100盘混凝土要取样送去试验。质量检查工作应搞好班组自检记录和质量评定资料的整理工作及施工日志的记录、混凝土施工记录的整理工作同时对进场的砂、石子进展取样试验。工程〔专业〕技术负责人交底人承受交底人注：本记录一式两份一份交底存一份承受交底存山东建立工程质量监视总站监制技术交底记录鲁JJ-005 工程名称凤凰湖D区一401#住宅楼施工荣成双利建筑工程有限责任交底部位主体构造工程工序名称钢筋工程交底内容： 1、施工准备。凡用工程上的钢筋均要有出厂合格证并取样试验合格前方可使用。钢筋在绑扎前应先除锈和去除油渍调直钢筋。对于现场钢筋绑扎的钢筋骨架均要求对照图纸校对成品钢筋的钢、直径、形状、尺寸和数量等是否与图纸和料单相符。如有错漏应予以纠正增补。准备绑扎用的绑丝应切成合理的长度捆成小把备用。绑丝可用20-22铁丝或镀锌丝其中22铁丝只用于绑扎直径12毫米以下的钢筋盘。铁丝长度当钢筋直径为3-5毫米时要求长120毫米；当钢筋直径为6-8毫米时铁丝切成130-150毫米；当钢筋直径为10-12毫米时钢筋丝长度分别为170、190毫米；当钢筋直径为14-16毫米时绑丝长度分别为170、190、220、250毫米四种。施工前准备好控制混凝土保护层的水泥砂浆垫块。水泥砂浆垫块的厚度应根据保护层厚度而定即与保护层同样厚度垫块的平面大小视保护层厚度而定保护层250毫米以下时为30*30毫米；大于250毫米的保护层垫块外表积为50* 50毫米。当垂直使用垫块时要在制作垫块时把22铁丝〔长在160-200毫米〕插入砂浆中以便绑扎在钢筋主筋上。垫底垫块不必插入铁丝。工程〔专业〕技术负责人交底人承受交底人注：本记录一式两份一份交底存一份承受交底存山东建立工程质量监视总站监制技术交底记录鲁JJ-005 工程名称凤凰湖D区一401#住宅楼施工荣成双利建筑工程有限责任交底部位主体构造工程工序名称钢筋工程交底内容：对于已成型的钢筋笼子要求平放如有锈蚀应仔细除锈假设变形要校正且要求结实。 2、操作工艺和技术要求。钢筋配料根据施工图的构件配筋图先绘出各种形状和规格的单根钢筋简图并加以编然后分别计算钢筋下料长度和根数填写配料单申请加工。凡混凝土柱主筋一次不能满足长度要求时第一次主筋下料不能同样长要按纵向受压钢筋数量的1/2下成两种尺寸长度按纵向受压钢筋搭接长度的1.3倍以上这样防止柱子纵向受压钢筋搭接位置在同一个截面上。钢筋下料时因钢筋弯曲或弯钩会使钢筋长度变化在配筋中不可直接根据图纸尺寸下料；必须理解混凝土保护层及钢筋弯钩伸长率等规定再根据图纸中尺寸计算下料长度；各种钢筋下料长度要以下式为据：直钢筋下料长度＝构件长度－保护层厚度＋弯钩增加长度；箍筋下料长度=箍筋周长＋箍筋调整值。上述钢筋如需要搭接时应增加搭接长度。配料时要考虑施工需要的附加筋如钢筋撑脚、钢筋撑铁、主柱筋骨架、四面斜撑等。在施工中因进场钢筋质量不符合要求或缺货时在经设计人员同意并出具设计变更后可以进展钢筋代换但代换应遵循以下要求：工程〔专业〕技术负责人交底人承受交底人注：本记录一式两份一份交底存一份承受交底存山东建立工程质量监视总站监制技术交底记录鲁JJ-005 工程名称凤凰湖D区一401#住宅楼施工荣成双利建筑工程有限责任交底部位主体构造工程工序名称钢筋工程交底内容：〔1〕等强度代换。当构件受强度控制时可按相等强度原那么代换；〔2〕等面积代换当构件按最小配筋率配筋时可按等面积代换。〔3〕当构件受裂缝宽度或挠度控制时代换后应进展裂缝宽度或挠度验算。〔4〕钢筋代换必须充分理解设计意图和代换材料性能并严格遵守现行钢筋设计的各项规定。钢筋冷拉前应对测力器和各项冷拉数据进展校验和复核以确保冷拉质量；冷拉速度不宜过快待拉到规定长度或控制应力后应稍停然后再进展放松；钢筋伸长值的测量起点以卷扬机或千斤顶拉紧钢筋时为准；预应力钢筋应先对焊后冷拉；冷拉线两端必须装置防护设施冷拉钢筋应在拉后7-5天后使用。钢筋加工前应对油渍、漆渍及用锤击能剥落的浮皮、铁锈去除干净；在焊接前焊点处的水锈应去除干净。钢筋除锈一般可采用三个途径：一是在钢筋冷拉过程中除锈以大量钢筋除锈较为经济力；二是用机械除锈如采用电动除锈机除锈以钢筋的部分除锈较为方便。三是。采用手工除锈即用砂盘、钢丝刷、喷砂和酸洗也可除锈。工程〔专业〕技术负责人交底人承受交底人注：本记录一式两份一份交底存一份承受交底存山东建立工程质量监视总站监制技术交底记录鲁JJ-005 工程名称凤凰湖D区一401#住宅楼施工荣成双利建筑工程有限责任交底部位主体构造工程工序名称钢筋工程交底内容：钢筋调直宜采用机械也可采用冷拉当采用冷拉调直钢筋时HRB335级、HRB400级和RRB400级钢筋的冷拉率不宜大于1. 钢筋切断机切断的钢筋口不得有马蹄形或起弯现象同时钢筋长度应力求准确其允许偏向为±10毫米。在切断过程中如发现钢筋劈裂、缩头或严重弯头等现象时要予以切除；如发现钢筋硬度与该钢种有较大出入时应向技术员和设计人员反映并出处理方案。钢筋弯曲成型I级钢筋末端需作180度弯钩圆弧弯曲直径不应小于钢筋直径的2.5倍平直部分长度不宜小于钢筋直径的3倍；对于轻骨料混凝土构造其弯曲直径不应小于钢筋直径的3.5倍。对于Ⅱ、Ⅲ级钢筋末端需做90度或135度弯折时Ⅱ级钢筋的弯曲直径不应小于钢筋直径的4倍Ⅲ级钢筋不宜小于其直径的5倍；平直部分长度应按设计要求确定。弯曲钢筋中间部位弯折处的弯曲直径不应小于钢筋直径的5倍；在弯曲成型前要在钢筋上对照图形和尺寸用石笔将各弯曲点位置划出划线时应根据不同的弯曲角度扣除弯曲调整值其扣法是从相邻两段长度中各扣一半。钢筋端部带半圆弯钩时该段长度划线时应增加0.5d划线工作从钢筋中线开场向两边划；两边不对称的钢筋可以从一工程〔专业〕技术负责人交底人承受交底人注：本记录一式两份一份交底存一份承受交底存山东建立工程质量监视总站监制技术交底记录鲁JJ-005 工程名称凤凰湖D区一401#住宅楼施工荣成双利建筑工程有限责任交底部位主体构造工程工序名称钢筋工程交底内容：端划如划到另一端有出入时那么应重新调整。箍筋弯钩应作成135度弯钩且平直部分长度不小于10d。对于钢筋网与钢筋骨架的安装要求。〔1〕钢筋网与钢筋骨架的分段应根据构造配筋的特点及起重和运输而定。一般钢筋网的分块面积为6-20平方米为宜；钢筋骨架的分段长度以6-12米为宜。〔2〕钢筋网与钢筋骨架为防止在运输中和安装时发生歪斜变形应采取临时加固措施可以用斜撑加固。〔3〕钢筋网与轻钢骨架的吊点应根据其尺寸、重量及刚度而定。宽度大于1米的程度钢筋网宜采用四点起吊跨度小于6米的钢筋骨架宜采用兜底吊或加短钢筋。〔4〕钢筋网与钢筋骨架的交接处做法与钢筋的现场绑扎一样。 3、成品保护。已绑扎成型的网和骨架用垫木垫起以防锈蚀并放入棚中防雨淋。吊装中应精心护理合理吊装减少碰撞平稳安装定位；定位后骨架和网均不得在钢筋上来回走和送料支模时要保护骨架以防歪斜；浇混凝土时工人不能站在上面乱踏以防变形。 4、质量要求。钢筋网片、骨架的绑扎和焊接质量应符合以下规定：〔1〕绑扎缺扣松扣的数量不超过绑扣数的20且不宜集中。骨架无漏焊无开焊。钢筋网片漏焊、开焊不超过焊点总数的4且不宜集中工程〔专业〕技术负责人交底人承受交底人注：本记录一式两份一份交底存一份承受交底存山东建立工程质量监视总站监制技术交底记录鲁JJ-005 工程名称凤凰湖D区一401#住宅楼施工荣成双利建筑工程有限责任交底部位主体构造工程工序名称钢筋工程交底内容：板伸入支座范围内的焊点无漏焊无开焊。弯钩的朝向正确搭接长度均不小于规定值的95。采用钢筋绑扎形式时应符合以下要求。〔1〕搭接长度的末端与钢筋弯曲处的间隔不得小于钢筋直径的10倍；接头不宜位于构件变曲处。〔2〕受拉区内Ⅰ级钢筋绑扎接头的末端应做弯钩Ⅱ、Ⅲ级钢筋可不做弯钩。〔3〕直径等于和小于12毫米受压Ⅰ级钢筋的末端以及轴心受压构件中任意直径的受力钢筋末端可不做弯钩但搭接长度不应小于钢筋直径的35倍。〔4〕钢筋搭接处应在中心和两端用铁丝绑扎结实。〔5〕绑扎接头搭接长度应符合以下要求。〔a〕当绑扎搭接接头面积百分率小于等于25时混凝土强度设计值为C30时钢筋搭接长度为：HPB235级钢筋Lle=31dHRB335级钢筋和HPB400级钢筋及RRB400级余热处理钢筋为Lle=38d(d为钢筋直径)。混凝土强度设计值为C25时钢筋锚固长度为：HPB235级钢筋为Lle=35dHRB335 级钢筋和HRB400级钢筋及RRB400级余热处理钢筋为Lle=43d(d为钢筋直径)。混凝土强度设计值为C20时钢筋锚固长度为：HPB235级钢筋为Lle=40dHRB335级钢筋和HRB４00级余热处理钢筋为Lle=50d(d为钢筋直径)。(b)当绑扎搭接接头面积百分率等于50％时：混凝土强度设计值为C30时钢筋搭接长度为：HPB235级钢筋为Lle=36dHRB335级钢筋和HRB400级钢筋及RRB400级余热处理钢筋及RRB400级余热处理钢筋为Lle=44d(d为钢筋直径)。混凝土强度设计值为C25时钢筋锚固长度为：HPB235级钢筋为Lle=40dHRB335级钢筋和HRB400级钢筋及RRB400级余热处理钢筋为Lle=50d(d为钢筋直径)。工程〔专业〕技术负责人交底人承受交底人注：本记录一式两份一份交底存一份承受交底存山东建立工程质量监视总站监制技术交底记录鲁JJ-005 工程名称凤凰湖D区一401#住宅楼施工荣成双利建筑工程有限责任交底部位主体构造工程工序名称钢筋工程交底内容：混凝土强度设计值为C20 时钢筋锚固长度为：HPB235级钢筋为Lle=47dHRB335级钢筋和HRB400级钢筋及RRB400级余热处理钢筋为Lle=58d(d为钢筋直径)。在任何情况下纵向受拉钢筋绑扎搭接接头长度均不应小于300。在任何情况下纵向受压钢筋绑扎搭接接头长度均不应小于200mm。在绑扎搭接接头长度范围内均应配置箍筋其直径不应小于搭接钢筋较大直径的0.25倍。当钢筋受拉时箍筋间距不应大于搭接钢筋较小直径的5倍且不应大于100mm；当钢筋受压时箍筋间距不应大于搭接钢筋较小直径的10倍且不应大于200mm。当受压钢筋直径大于25mm时尚应在搭接接头两个端面外100mm范围内各设置两个箍筋。允许偏向工程要求是网的长度、宽度允许偏向为±10 毫米网眼尺寸焊接的允许偏向为±10毫米。绑扎时允许偏向为±20毫米骨架的宽度和高度允许偏向为±5毫米骨架的长度允许偏向为±10 毫米受力筋间距允许偏向为±10毫米排距允许偏向为±5毫米箍筋、构造筋间距焊接允许偏向为±10毫米绑扎允许偏向为±20毫米钢筋弯起点位移允许偏向为20毫米。焊接预埋件中心线位移允许偏向为5毫米程度高度允许偏向为+3、-0；受力筋保护层根底允许偏向为±10毫米工程〔专业〕技术负责人交底人承受交底人注：本记录一式两份一份交底存一份承受交底存山东建立工程质量监视总站监制技术交底记录鲁JJ-005 工程名称凤凰湖D区一401#住宅楼施工荣成双利建筑工程有限责任交底部位主体构造工程工序名称钢筋工程交底内容：梁、柱允许偏向为　±5毫米墙、板允许偏向为±3毫米。 5、技术资料。钢筋分项是个重要分项尤其钢筋合格证要齐全复印件或抄件要有抄件人签字并注明原件存放地点和加盖公章。对于所有钢筋逐一要做试验并要求到达设计要求。试验不合格的钢筋要取双倍钢筋去做复试合格时方可使用；不合格时要有甲方签字证明。焊接钢筋要有出厂合格证和试验并要有焊接试验；未焊接的钢筋要有甲方出据证明焊工证要有近两年内颁发的证书。焊接用的焊条、焊剂要有出厂合格证需要烘焙的要做烘焙记录。班组自检记录和施工日志要天天有记录；质量检验评定应及时进展该项工程的整理资料要求及时、准确、齐全。 6、平安措施。电动机具由专人操作保养及时不带病运转要求防护设施完好、有效。电焊时要注意防火且戴焊镜、焊工手套和穿工作服。吊装成型钢筋网和骨架时要求吊点设置合理吊装平安安装就位时要求架板平稳、结实；充分利用三宝脚手架检查后才能使用封好板头扎牢拦手和方杆；马凳要巩固支牢。安装中应注意脚下不平和防滑措施。工程〔专业〕技术负责人交底人承受交底人注：本记录一式两份一份交底存一份承受交底存山东建立工程质量监视总站监制
