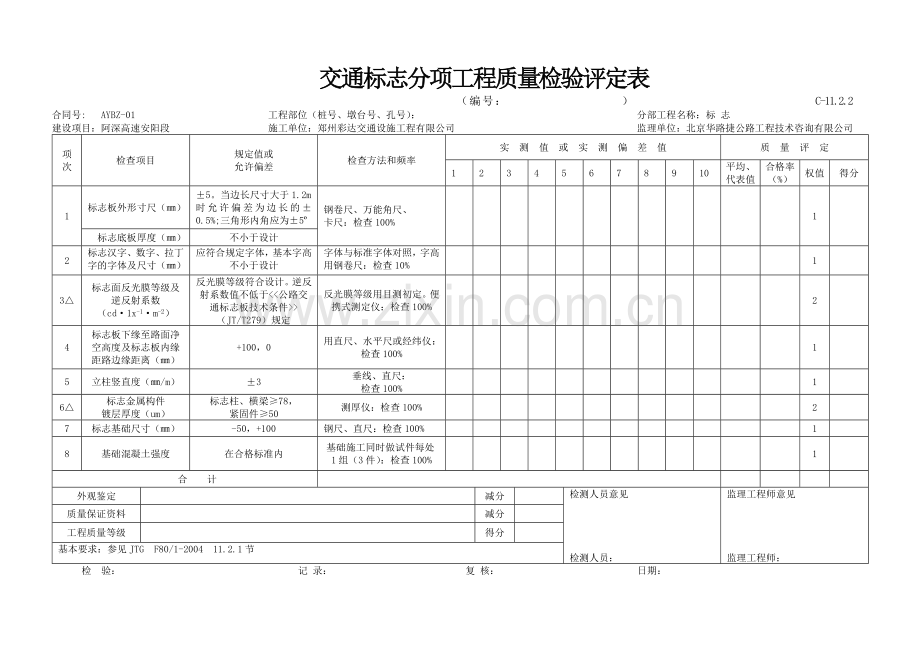

交通标志分项工程质量检验评定表 ( 编 号 : ) C-11.2.2 合同号: AYBZ-01 工程部位(桩号、墩台号、孔号): 分部工程名称:标 志 建设项目:阿深高速安阳段 施工单位:郑州彩达交通设施工程有限公司 监理单位:北京华路捷公路工程技术咨询有限公司 项次 检查项目 规定值或 允许偏差 检查方法和频率 实 测 值 或 实 测 偏 差 值 质 量 评 定 1 2 3 4 5 6 7 8 9 10 平均、 代表值 合格率 (%) 权值 得分 1 标志板外形寸尺(㎜) ±5。当边长尺寸大于1.2m时允许偏差为边长的±0.5%;三角形内角应为±5º 钢卷尺、万能角尺、 卡尺:检查100% 1 标志底板厚度(㎜) 不小于设计 2 标志汉字、数字、拉丁字的字体及尺寸(㎜) 应符合规定字体,基本字高 不小于设计 字体与标准字体对照,字高用钢卷尺:检查10% 1 3△ 标志面反光膜等级及逆反射系数(cd·1x-1·m-2) 反光膜等级符合设计。逆反射系数值不低于<<公路交通标志板技术条件>>(JT/T279)规定 反光膜等级用目测初定。便携式测定仪:检查100% 2 4 标志板下缘至路面净空高度及标志板内缘距路边缘距离(㎜) +100,0 用直尺、水平尺或经纬仪:检查100% 1 5 立柱竖直度(㎜/m) ±3 垂线、直尺: 检查100% 1 6△ 标志金属构件 镀层厚度(um) 标志柱、横梁≥78, 紧固件≥50 测厚仪:检查100% 2 7 标志基础尺寸(㎜) -50,+100 钢尺、直尺:检查100% 1 8 基础混凝土强度 在合格标准内 基础施工同时做试件每处1组(3件):检查100% 1 合 计 外观鉴定 减分 检测人员意见 检测人员: 监理工程师意见 监理工程师: 质量保证资料 减分 工程质量等级 得分 基本要求:参见JTG F80/1-2004 11.2.1节 检 验: 记 录: 复 核: 日期: 分 项 工 程 质 量 检 验 表 ( 编 号 : ) B-1 合同号: AYBZ-01 工程部位(桩号、墩台号、孔号): 分部工程名称:标 志 建设项目:阿深高速安阳段 施工单位:郑州彩达交通设施工程有限公司 监理单位:北京华路捷公路工程技术咨询有限公司 项 次 检查项目 规定值或 允许偏差 频率 实测值或实测偏差值 检测结果 1 2 3 4 5 6 7 8 9 10 检测点数 合格点数 不合格点数 1 标志板外形寸尺(㎜) ±5。当边长尺寸大于1.2m时允许偏差为边长的±0.5%;三角形内角应为±5º 检查100% 标志底板厚度(㎜) 不小于设计 2 标志汉字、数字、拉丁字的字体及尺寸(㎜) 应符合规定字体,基本字高不小于设计 检查10% 3 标志面反光膜等级及逆反射系数(cd·1x-1·m-2) 反光膜等级符合设计。逆反射系数值不低于<<公路交通标志板技术条件>>(JT/T279)规定 检查100% 4 标志板下缘至路面净空高度及标志板内缘距路边缘距离(㎜) +100,0 检查100% 5 立柱竖直度(㎜/m) ±3 检查100% 6 标志金属构件 镀层厚度(um) 标志柱、横梁≥78, 紧固件≥50 检查100% 7 标志基础尺寸(㎜) -50,+100 检查100% 8 基础混凝土强度 在合格标准内 检查100% 备 注 检 验: 记 录: 复 核: 日 期: 混凝土护栏分项工程质量检验评定表 ( 编 号 : ) C-11.5.2 合 同 号: JJGS2QGC-11 工程部位(桩号、墩台号、孔号): 分部工程名称:匝道分离器 建设项目:二广高速公路济源至晋城段 施工单位:河南现代交通工程有限公司 监理单位:西安金路交通科技发展有限责任公司 项次 检查项目 规定值或 允许偏差 检查方法和频率 实 测 值 或 实 测 偏 差 值 质 量 评 定 1 2 3 4 5 6 7 8 9 10 平均、 代表值 合格率 (%) 权值 得分 1 护栏混凝土强度(MPa) 在合格标准内 按附录D检查 2 2 地基压实度(%) 符合设计要求 现场检查 1 3 护栏断面 尺寸(mm) 高度 ±10 直尺、钢卷尺: 抽检10% 1 顶宽 ±5 底宽 ±5 4 基础平整度(mm) 10 水平尺: 抽检100% 1 5 轴向横向偏位(mm) ±20或符合设计要求 直尺、钢卷尺: 抽检10% 2 6 基础厚度(mm) ±10%H 过程检查,直尺:抽检100% 1 合 计 外观鉴定 减分 检测人员意见 检测人员: 监理工程师意见 监理工程师: 质量保证资料 减分 工程质量等级 得分 基本要求:参见JTG F80/1-2004 11.5.1节 检 验: 记 录: 复 核: 日 期: 分 项 工 程 质 量 检 验 表 ( 编 号 : ) B-1 合 同 号: JJGS2QGC-11 工程部位(桩号、墩台号、孔号): 分部工程名称:匝道分离器 建设项目:二广高速公路济源至晋城段 施工单位:河南现代交通工程有限公司 监理单位:西安金路交通科技发展有限责任公司 项 次 检查项目 规定值或 允许偏差 频率 实测值或实测偏差值 检测结果 1 2 3 4 5 6 7 8 9 10 检测点数 合格点数 不合格点数 1 护栏混凝土强度(MPa) 在合格标准内 按附录D检查 2 地基压实度(%) 符合设计要求 现场检查 3 护栏断面 尺寸(mm) 高度 800±10 直尺、钢尺: 抽检10% 顶宽 150±5 底宽 500±5 4 基础平整度(mm) 10 水平尺: 抽检100% 5 轴向横向偏位(mm) ±20或符合 设计要求 直尺、钢卷尺:抽检10% 6 基础厚度(mm) ±10%H 过程检查,直尺:抽检100% 备 注 检 验: 记 录: 复 核: 日 期: 防眩设施分项工程质量检验评定表 ( 编 号 : ) C-11.5.2 合 同 号: JJGS2QGC-11 工程部位(桩号): 分部工程名称:防眩设施 建设项目:二广高速公路济源至晋城段 施工单位:河南现代交通工程有限公司 监理单位:西安金路交通工程科技发展有限责任公司 项次 检查项目 规定值或 允许偏差 检查方法和频率 实 测 值 或 实 测 偏 差 值 质 量 评 定 1 2 3 4 5 6 7 8 9 10 平均、 代表值 合格率 (%) 权值 得分 1△ 安装高度(mm) ±10 钢卷尺:抽检5% 2 2 镀(涂)厚度(%) 符合设计 涂层测厚仪:抽检5% 1 3 防眩板宽度(mm) ±5 直尺:抽检5% 1 4 防眩板设置间距(mm) ±10 钢卷尺:抽检10% 1 5 竖直度(mm/m) ±5 垂线、直尺:抽检10% 1 6△ 顺直度(mm/m) ±8 拉线、直尺:抽检10% 2 合 计 外观鉴定 减分 检测人员意见 检测人员: 监理工程师意见 监理工程师: 质量保证资料 减分 工程质量等级 得分 基本要求:参见JTG F80/1-2004 11.9.1节 检 验: 记 录: 复 核: 日 期: 分 项 工 程 质 量 检 验 表 ( 编 号 : ) B-1 合 同 号: JJGS2QGC-11 工程部位(桩号、墩台号、孔号): 分部工程名称:防眩设施 建设项目:二广高速公路济源至晋城段 施工单位:河南现代交通工程有限公司 监理单位:西安金路交通科技发展有限责任公司 项 次 检查项目 规定值或 允许偏差 频 率 实测值或实测偏差值 检测结果 1 2 3 4 5 6 7 8 9 10 检测 点数 合格 点数 不合格 点数 1△ 安装高度(mm) ±10 钢卷尺:抽检5% 2 镀(涂)层厚度 符合设计 涂层测厚仪: 抽检5% 3 防眩板宽度(mm) ±5 直尺:5% 4 防眩板设置间距(mm) ±10 钢卷尺:抽检10% 5 竖直度(mm/m) ±5 垂线、直尺: 抽检10% 6△ 顺直度(mm/m) ±8 拉线、直尺: 抽检10% 备 注 检 验: 记 录: 复 核: 日 期: 砼 护 栏 施 工 记 录                (编号:              )       B-7-27 合同号: JJGS2QGC-11    工程部位:            分部工程名称: 匝道分离器 建设项目:二广高速公路济源至晋城段 施工单位:河南现代交通工程有限公司 监理单位:西安金路交通科技发展有限责任公司 检查项目 规定值 实测值 成 品 检 验 标准段块件 尺 寸 长 500mm 顶宽 150mm 底宽 500mm 高 800mm 起始点块件 尺 寸 其它开口处块件 本 路段 安装检验记录 现场检 查项目 桩 号 地基压 实度 基础厚度 (mm) 基础平整度 (mm/m) 护栏地面以 上中心高度 (mm/m) 轴线横向偏位(mm) 混凝土 强度 (MPa) 设计值 ±10%H 10 ±20 C30 实 测 值 外观 检查记录 现场监理 施工负责人 检验员 施工员 日 期 日期 日 期 日 期 防 眩 设 施 施 工 记 录                (编号:              )        B-7-28 合同号: JJGS2QGC-11    工程部位:            分部工程名称: 防眩设施 建设项目:二广高速公路济源至晋城段 施工单位:河南现代交通工程有限公司 监理单位:西安金路交通科技发展有限责任公司 检查项目 规定值 实测值 成 品 检 验 防眩板 边长 长度 (mm) 800 宽度 (mm) 180 厚度 (mm) 4.5 材 质 玻璃钢 颜 色 支架 材 质 防腐处理 基座部位 本 路段 安装检验记录 现场检 查项目 桩 号 板条设置间距 (mm) 竖 直 度 ( mm/m ) 防眩高度 (mm) 顺 直 度 ( mm/m ) 设计值 1000±10 ±5 1670±10 ±8 实 测 值 外观 检查记录 现场监理 施工负责人 检验员 施工员 日 期 日期 日 期 日 期 波型梁护栏施工记录                (编号:              )        B-7-26 合同号: JJGS2QGC-11  工程部位:          分部工程名称:  护栏 建设项目:二广高速济源至晋城段施工单位:河南现代交通工程有限公司监理单位:西安金路交通科技发展有限责任公司 检查项目 规定值 实测值 成 品 检 验 几 何 尺 寸 板长 (mm) 4320±5 板宽 (mm) 310-0+5 立柱长度 (mm) 1800 -0+10 制 作 质 量 板面材质 普通碳素结构钢Q235 板材厚度 3±0.16 防腐处理 镀锌、喷塑 板材加固方式 本 路段 安装检验记录 现场检 查项目 桩 号 立柱边缘距路肩边线距离(mm) 立柱中距 ( mm) 立柱竖直度 (mm/m) 护栏顺直度 ( mm/m ) 横梁中心高度 ( mm ) 设计值 200±20 4000±50 ±10 ±5 600±20 实 测 值 外观 检查记录 现场监理 施工负责人 检验员 施工员 日 期 日期 日 期 日 期 波型梁钢护栏分项工程质量检验评定表 ( 编 号 : ) C-11.4.2 合同号: JJGS2QGC-11 工程部位(桩号 ): 分部工程名称:护栏 建设项目:二广高速公路济源至晋城段 施工单位:河南现代交通工程有限公司 监理单位:西安金路交通科技发展有限责任公司 项次 检查项目 规定值或 允许偏差 检查方式和频率 实 测 值 或 实 测 偏 差 值 质 量 评 定 1 2 3 4 5 6 7 8 9 10 平均、 代表值 合格率 (%) 权值 得分 1△ 波型梁板基底 金属厚度(㎜) ±0.16 板厚千分尺:抽检5% 2 2△ 立柱壁厚(㎜) ±0.25 测厚仪、千分尺:抽检5% 2 3△ 镀(涂)层厚度(um) 符合设计 测厚仪:抽检10% 2 4 拼接螺栓(45号钢)抗拉强度(MPa) ≥600 抽样做拉力试验:每批3组 1 5 立柱埋入深度(㎜) 符合设计规定 过程检查,直尺:抽检10% 1 6 立柱外边缘距 路肩边线距离(㎜) ±20 直尺:抽检10% 1 7 立柱中距(㎜) ±50 钢卷尺:抽检10% 1 8△ 立柱竖直度(㎜/m) ±10 垂线、直尺:抽检10% 2 9△ 横梁中心高度(㎜) ±20 直尺:抽检10% 2 10△ 护栏顺直度(㎜/m) ±5 拉线、直尺:抽检10%、 2 合 计 外观鉴定 减分 检测人员意见 检测人员: 监理工程师意见 监理工程师: 质量保证资料 减分 工程质量等级 得分 基本要求:参见JTG F80/1-2004.11.4.1节 检验: 记录: 复核: 年 月 日 分 项 工 程 质 量 检 验 表 ( 编 号 : ) B-1 合同号: JJGS2QGC-11 工程部位(桩号、墩台号、孔号): 分部工程名称:护栏 建设项目:二广高速公路济源至晋城段 施工单位:河南现代交通工程有限公司 监理单位:西安金路交通科技发展有限责任公司 项次 检查项目 规定值或 允许偏差 频率 实 测 值 或 实 测 偏 差 值 检测结果 1 2 3 4 5 6 7 8 9 10 检测 点数 合格 点数 不合格 点数 1△ 波型梁板基底 金属厚度(㎜) 3±0.16 板厚千分尺:抽检5% 2△ 立柱壁厚(㎜) 4.5±0.25 测厚仪、千分尺:抽检5% 3△ 镀(涂)层厚度(um) 115 测厚仪:抽检10% 4 拼接螺栓(45号钢)抗拉强度(MPa) ≥600 抽样做拉力试验:每批3组 5 立柱埋入深度(㎜) 1220 过程检查,直尺:抽检10% 6 立柱外边缘距 路肩边线距离(㎜) ±20 直尺:抽检10% 7 立柱中距(㎜) 4000±50 钢卷尺:抽检10% 8△ 立柱竖直度(㎜/m) ±10 垂线、直尺:抽检10% 9△ 横梁中心高度(㎜) 600±20 直尺:抽检10% 10△ 护栏顺直度(㎜/m) ±5 拉线、直尺:抽检10%、 备 注 检验: 记录: 复核: 年 月 日 轮廓标分项工程质量检验评定表 ( 编 号 : ) C-11.8.2 合 同 号: JJGS2QGC-11 工程部位( 桩号 ): 分部工程名称:轮廓标 建设项目:二广高速公路济源至晋城段 施工单位:河南现代交通工程有限公司 监理单位:西安金路交通科技发展有限责任公司 项次 检查项目 规定值或 允许偏差 检查方法和频率 实 测 值 或 实 测 偏 差 值 质 量 评 定 1 2 3 4 5 6 7 8 9 10 平均、 代表值 合格率 (%) 权值 得分 1 柱式轮廓标尺寸(mm) 三角形断边允许偏差 为±5,三角高允许偏差为±5,柱式轮廓标总长允±10 钢尺:抽检10% 1 2 安装角度(º) 0~5 花杆、十字架、卷尺、万能角尺:抽检10% 1 3 反射器中心高度(mm) ±20 直尺:抽检5% 1 4△ 反射器外形尺寸(mm) ±5 钢卷尺:抽检10% 2 5△ 光度性能 在合格标准内 检查测试报告 2 合 计 外观鉴定 减分 检测人员意见 检测人员: 监理工程师意见 监理工程师: 质量保证资料 减分 工程质量等级 得分 基本要求:参见JTG F80/1-2004 11.8.1节 检 验: 记 录: 复 核: 日 期: 分 项 工 程 质 量 检 验 表 ( 编 号 : ) B-1 合 同 号: JJGS2QGC-11 工程部位(桩号、墩台号、孔号): 分部工程名称:轮廓标 建设项目:二广高速公路济源至晋城段 施工单位:河南现代交通工程有限公司 监理单位:西安金路交通科技发展有限责任公司 项 次 检查项目 规定值或 允许偏差 频 率 实测值或实测偏差值 检测结果 1 2 3 4 5 6 7 8 9 10 检测 点数 合格 点数 不合格 点数 1 柱式轮廓标尺寸(mm) 三角形断边允许偏差为±5,三角高允许偏差为±5,柱式轮廓标总长允±10 钢尺:抽检10% 2 安装角度(º) 0~5 花杆、十字架、卷尺、万能角尺:抽检10% 3 反射器中心高度(mm) ±20 直尺:抽检5% 4△ 反射器外形尺寸(mm) ±5 钢卷尺:抽检10% 5△ 光度性能 在合格标准内 检查测试报告 备 注 检 验: 记 录: 复 核: 日 期: 轮廓标(附着于波形梁护栏立柱上)施工记录
