J2EE平台多层体系架构PPT.ppt

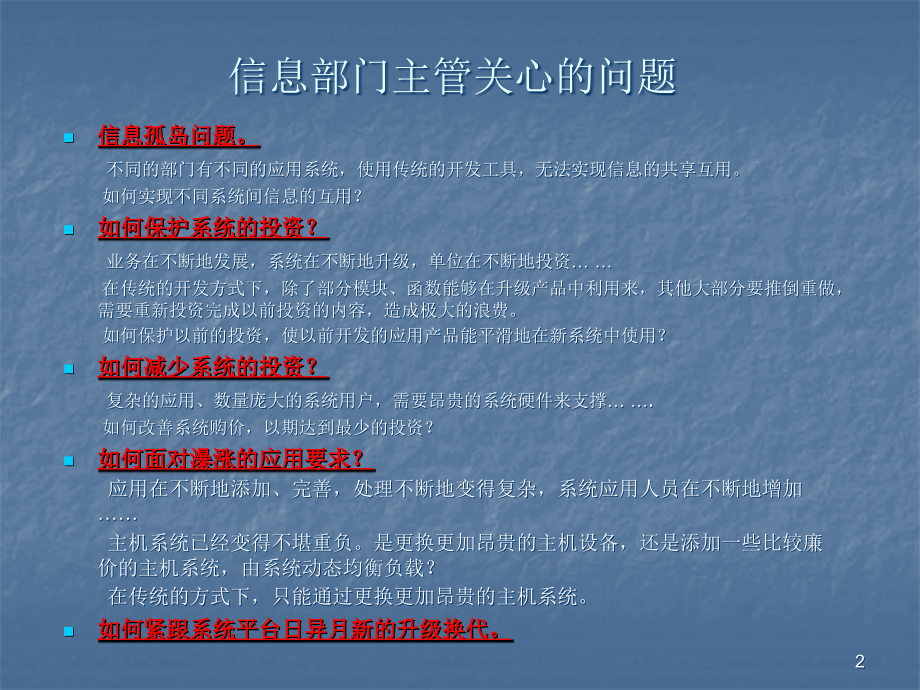

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,J2EE,平台多层体系架构,Java 2 PlatForm Enterprise Edition,1,信息部门主管关心的问题,信息孤岛问题。,不同的部门有不同的应用系统，使用传统的开发工具，无法实现信息的共享互用。,如何实现不同系统间信息的互用？,如何保护系统的投资？,业务在不断地发展，系统在不断地升级，单位在不断地投资,在传统的开发方式下，除了部分模块、函数能够在升级产品中利用来，其他大部分要推倒重做，需要重新投资完成以前投资的内容，造成极大的浪费。,如何保护以前的投资，使以前开发的应用产品能平滑地在新系统中使用？,如何减少系统的投资？,复杂的应用、数量庞大的系统用户，需要昂贵的系统硬件来支撑,.,如何改善系统购价，以期达到最少的投资？,如何面对瀑涨的应用要求？,应用在不断地添加、完善，处理不断地变得复杂，系统应用人员在不断地增加,主机系统已经变得不堪重负。是更换更加昂贵的主机设备，还是添加一些比较廉价的主机系统，由系统动态均衡负载？,在传统的方式下，只能通过更换更加昂贵的主机系统。,如何紧跟系统平台日异月新的升级换代。,2,系统管理员关心的问题,系统健壮性问题,应用主机系统,Down,机了，怎么办？,系统安全,如何保证系统不被非法使用,?,如何改进系统运行效率,复杂的应用、数量庞大的用户，如何控制系统资源的耗费？,传统方式下，系统资源的耗费随着用户数量的递增而递增,系统软件的更新,应用软件更新后，如何让数量庞大的前端用户也更新？,3,系统用户关心的问题,面对这么多的应用系统，怎么办？,一种应用系统一套软件，电脑桌面上的应用系统越来越多了。,不同的系统有不同的界面，不同的操作方式，需要不断的学习，命苦啊,不同的系统要记住不同的登录口令，真是命苦,不同的系统信息在各自的系统中展现，没法统一起来使用，还要手工计算，烦,怎么又要下载更新？,系统又不能用了,传统工具往往需要在客户端配置参数或安装驱动程序，如果前端用户环境发生变化，可能导致系统无法正常使用。,系统太慢了,当用户数量增多，系统负载变大，慢,4,开发商关心的问题,如何解决成本问题？,传统方式，要求开发人员的技术比较全面，从界面、前端开发工具、数据库工具,成本比较高。,如何保证质量,传统方式，每个开发人员都可能涉及到软件系统的各个层次，要求每个开发人员都要关心、注意各个环节的技术细节，质量隐患点太多了。,如何保证开发进度,传统方式，各种业务模块都需要自己开发,如何满足用户对其他系统中的信息处理需求？,A),需要开发与该系统相近的处理代码；工作量太大了。,B),对其他系统的业务、实现方式不了解；直接操作外部系统，风险太大了。,C),每个外部系统的接口都不一样，都要分别编写，太难了。,如何复用以前开发的软件部件或产品？,A),面向过程代码级的复用。,B),面向初级部件级的复用。,如何满足用户的性能要求,?,系统响应能力与用户数的增加、安全要求、动态均衡、系统强壮性要求,.,很多需要自己开发。,开始系统实施，要跑遍所有的业务点安装。,5,C/S,开发模式历程,2,层体系结构,2.5,层体系结构,3,层体系结构,6,系统偶合模型发展历程,面向过程、代码的系统紧偶合,需要与系统联编，与系统一起打包,接口不标准而且复杂，需要知道过程或代码接口,产品复用能力低,面向组件级的系统紧偶合,需要与系统联编，并需要准确知道组件部署所在的位置,接口不一定标准而且复杂，需要知道组件的应用接口,产品复用能力较高,面向部件的系统松偶合,不需要了解部件部署的位置,接口不一定标准，需要知道部件的应用接口,产品复用能力高,面向服务的系统无关联松偶合,不需要了解服务部署的位置,应用接口标准化；不需要知道服务的具体应用接口,产品复用能力高,7,2,层、,2.5,层体系结构,随着用户数增加，系统资源耗费成几何级数增加，而且很多资源耗费呈空闲浪费。,部署不不方便,A),系统实施问题,B),界面要求更新问题,C),业务逻辑更新问题,D),系统负载问题,E),系统健壮性问题,产品可复用能力带来的投资保护问题,A),面向过程代码级的复用,B),更换开发商，可复用能力基本,=0,信息孤岛问题,开发商产品难题,8,C/S 3,层体系架构,系统部署问题,系统实施、界面逻辑更改、客户端环境变化,信息孤岛问题,直接操作不同系统的数据,没有标准的接口方式，获取外系统的信息,可重用性,:,面向简单部件或过程,优点,A),系统资源管理,(,连接池,),B),业务逻辑可重用程度比较高,C),有些产品可以在业务逻辑层完成不同系统的信息共享,D),跨平台信息共享,9,传统,B/S,开发模式历程,3,层体系结构,界面逻辑,/,业务逻辑统一在系统主机上；系统升级、实施、部署方便,可以跨平台访问数据库，实现数据共享,一致的用户界面交互方式。,有些产品实现面向部件的复用能力,常用工具,:Asp,普通,JavaBean,信息孤岛问题,直接操作不同系统的数据,没有标准的接口方式,可重用性,:,简单部件或过程，没有标准,没有资源管理，无法满足复杂及大用户量的应用要求。,10,J2EE,多层体系架构,J2EE,技术基础,J2EE,概述,J2EE,带来的优势,11,J2EE,基础：,Java,的技术特点,目标代码与系统硬件平台无关,模板式的类继承方法,面向命名的系统联编,其他优势,面向对象的编程方式,准,C+,语法结构；解决地址管理问题,众多厂家支持；统一版本标准,IBM WebSphere;WebLogic;Oracle OC4J,Sun,公司统一标准。,12,目标代码与系统平台无关,Java,虚拟机,可以在不同的系统软件、不同的硬件平台运行。,(2 PlatForm),系统平台的变化，不会影响已经投资开发的应用软件。,如：硬件系统、操作系统、数据库系统。,13,模板式的类继承方法,14,模板式的类继承方法,可以制定统一的业务处理接口标准；实现不同业务系统间无逢的信息共享。,可以方便的实现不同业务的流水化处理作业。,通过接口的标准化，真正面向部件的产品复用能力；保护系统原来的投资。,15,面向命名的系统联编,传统工具连编方式：面向地址,A),变量：编译联编完成后，通过地址访问变量中存储的内容,B),过程或方法：联编完成后，也是转换成地址的方式，供其他过程调用。,C),联编系统中任何一个模块发生变化，都需要重新联编，以重新确定地址。,动态连接库,A),通过命名的方式供其他过程调用。,B),通过字符串的方式供过程调用，不参与系统编译，无法事先发现错误。,C),动态连接库调用接口繁杂；仍然需要调用者重新确定系统地址后，再执行。,D),动态连接库是以库的方式提供命名连编。,16,Java,命名联编方式,真正的面向命名联编方式,A)Java,程序编译成目标文件后，与系统地址无关；,通过名称找到过程所引用的变量或方法。,B),系统开发初期，可以按系统定义空的框架结构供其他开发者使用；待开发完毕后，再发布到系统上，而不需要和其他模块一起联编。,C),只与,java,路径名称有关，与系统物理目录无关；在,J2EE,架构中，甚至与对象运行所在的主机无关。,该技术所带来的优势,A),各种的功能模块无须联编，只需要定义模块框架，即可在共同发布后使用。便于各种业务模块分工合作、集群开发，代码或版权保密。,B),可以方便的实现系统模块的部件化，从而达到产品的可重用能力。,C),便于部件的部署；部件的部署可以在本机，也可以在,J2EE,架构的异地主机。,D),实现面向功能单点级别的升级或修正。任何一个功能模块修改后，无需整个系统联编，既可使用。,17,J2EE,系统结构,18,Java 2 Platform Enterprise Edition,是一些列技术规范以及成熟的组件或部件的总和,在,Java,语言的基础上；通过一系列框架基本类，规定一些商业部件的编程规范，以及一些成熟的商用部件,19,20,Web,包容器,Java,虚拟机环境，单进程，多线程运行环境,Web,服务的提供者，管理者,标准规范,HttpServerlet,规范,Jsp,规范,提供组件,JAF,RMI/IIOP,JavaMail,JMS,JDBC,JTA,JNDI,传统的,Java Web,应用程序所在地,Tomcat,等,21,Web,包容器,Web,请求,Java,虚拟运行环境,一个,Http,请求启动一个线程,Web,服务的提供者,A),打包,Http,请求，组成标准的,Java HttpRequest,对象,B),根据,Http,请求地址，路由寻找对应 的,Serverlet,类或,Jsp,Web,部署描述器,22,Web,包容器,-Jsp,规范,提供了纯,Html,与,java,相结合的界面逻辑编程方式,例子,23,Serverlet,规范,public class MeetMana extends HttpServlet,public void init()throws ServletException,public void destroy(),public void service(HttpServletRequest request,HttpServletResponse response)throws IOException ,24,function commitit(),form1.action=book_add.jsp;,return true;,编号,书名,出版商,文件,25,Web,包容器,提供的组件,JDBC :Java Database Connection,数据库连接池管理，使得系统主机资源不会空闲浪费。,跨数据库平台,:Oracle,Sybase,Db2,SqlServer,可以同时连接多个数据库,提供同样的组件接口模板规范,RMI/IIOP:Remote Mathod Invocation,远程方法调用,Internet Inter-Orb Protocol,互联网对象需求中介协议,实现分布式计算；是,J2EE,实现基础技术,JNDI :Java Name Directory Interface,JTA :Java Transation assistant,数据库事务管理,JavaMail :,邮件服务,JMS :Java Message Service,消息服务,26,Ejb,包容器,Enterprise java bean,与,Web,包容器属于不同的进程,是,Ejb,部件的管理器,实现面向部件应用藕合方式,Java,部件技术规范,Java Ejb,基础类模板,提供与,Web,包容器一样的风格。,27,实现面向部件应用藕合方式,28,实现面向部件藕合的应用方式,客户,/,服务 的部署方式,客户端通过命名的方式，获得的,Ejb,远程对象，就象操作本地对象一样操作。客户端不需要知道,Ejb,对象部署在哪里，是本地主机还是异地主机。,客户端需要的只是部件的接口模板类；部件的业务逻辑全部部署在服务端。,通过,JNDI/LDAP,命名目录服务获取,Ejb,部件的部署的位置,通过,RMI,或,IIOP,实现异地主机远程部署,29,Ejb,容器所完成的工作,Java,虚拟机环境；单进程，多线程,部件服务的路由,容器中部件对象生命周期的管理,根据客户端请求，按照,Ejb,模板基类声明的方法，实例化不同的,Ejb,业务类,根据客户端请求，调用业务类中的方法。,管理永久性的,Ejb,对象。,Ejb,对象的访问权限控制。,Ejb,对象的类型,永久性,Ejb,暂时性,Ejb,Ejb,对象管理方法,交换,释放,30,Ejb,模板的种类,会话,Bean(Session Bean),业务处理逻辑类的接口规范,实体,Bean(Session Bean),业务数据结构及其数据的接口规范,提供了实体,Bean,的生成工具,31,会话,Bean,Session Bean,有状态,Session Bean;,无状态,Session Bean,一种接口规范,主要用于业务逻辑的处理,模版,public class CountBean implements SessionBean,public void ejbCreate()throws CreateException /,创建,public void ejbRemove()/,删除,public void ejbPassivate()/,从内存交换到硬盘,public void ejbActivate()/,从硬盘交换到内存,public void setSessionContext(SessionContext ctx)/Ejb,包容器初始化,public int businessDeal(BusinessObject I_Object),-,业务处理逻辑,32,实体,Bean,描述的数据集合,提供一些方法，操作数据,永久性,基类模板,public void ejbPostCreate(UwkDto uwkdto)throws CreateException,public void ejbRemove()throws RemoveException,public void ejbLoad(),public void ejbStore(),public void ejbActivate(),public void ejbPassivate(),public void unsetEntityContext(),public void setEntityContext(EntityContext entityContext),33,J2EE,层次结构,34,J2EE,带来的优势,35,J2EE,带来的优势,面向,Web,的应用开发,界面逻辑与业务逻辑都存放在系统主机，无须安装在各个客户端,信息孤岛问题的解决,EJB,实现了远程异地对象透明的访问；,信息共享时，本地不需要开发任何业务逻辑代码，其业务逻辑代码部署在对应外部系统的应用服务器上。,本地系统开发商不需要了解异地系统业务部件的具体业务逻辑，也不需要编写任何业务代码。,使得各个业务系统的信息都可以得到共享。,可复用程度的高，保护了原来的系统投资,Ejb,提供了面向部件的复用,实现均衡负载，重新调整主机的负载,当应用服务器负载过重时，可以通过添购比较廉价的主机设备，将负载过重的服务器上运行的,Ejb,业务逻辑部件，分散部署到不同的主机上。,减小开发周期，减少开发成本，降低开发风险,利用原先投资开发的成熟的,Ejb,业务部件,在市场上外购成熟稳定的,Ejb,部件；如流程管理部件，报表制定部件、数据分析部件等,36,J2EE,带来的优势,标准透明的资源管理,标准的，与数据库平台无关，接口标准。,透明的，编程人员无须关心连接池的关闭与否，降低了系统开发风险,连接池的管理，减少了空闲无益的数据库在线连接数，极大的降低了主机系统资源的浪费，从而降低了主机系统的投资成本。,在爆涨的系统用户数面前，能够尽可能的减低继续投资系统主机的风险。,A),每个数据库连接都需要耗费资源,B),传统方式下，一个终端用户至少要一个数据库连接,C),在,J2EE,架构下；几十个数据库连接可以满足几百个、几千个终端用户。,层次分明、细化的开发队伍组建，降低开发成本以及开发风险,界面美工人员,接口编码人员,业务逻辑编码人员,数据库操作编码人员,系统部署管理人员,37,J2EE,多层体系架构,基于,J2EE,体系架构,(,在投资预算下，也可以应用于非,J2EE,体系架构,),提供了一系列多层架构组件,扩展了,J2EE,体系架构，提供面向服务的应用部署方案,A),开发人员无须关心服务所在的位置或主机，,B),不需要关心服务所需要的方法；,C),系统自动管理负载动态平衡,EJB,是面向,EJB,部件的负载平衡，需要人工部署。,eysService,多层体系架构动态平衡的实现完全是自动的。,D),系统自动故障诊断，自动完成故障隔离。,一个应用部件可以部署在多台主机上，系统动态平衡；当其中一台主机发障时，,eysService,将能自动诊测得知，并自动隔离故障主机；不再把服务发送到故障主机。,传统的,J 2EE,同一个,EJB,部件只能部署在一台主机上，并且没有故障诊测。,E),故障主机服务自动恢复,当故障主机恢复后，系统自动将其纳入服务主机列表中。,更加透明的资源管理,编码人员根本不需要关心资源,(,数据库连接,),的管理情况,提供更加透明简便的数据操作接口。,38,公安业务系统建设建议,39,暂住人口系统结构汇报,面向服务的体系结构,40,
