某化工厂旧城改造工程基础、主体结构模板施工技术交底.doc

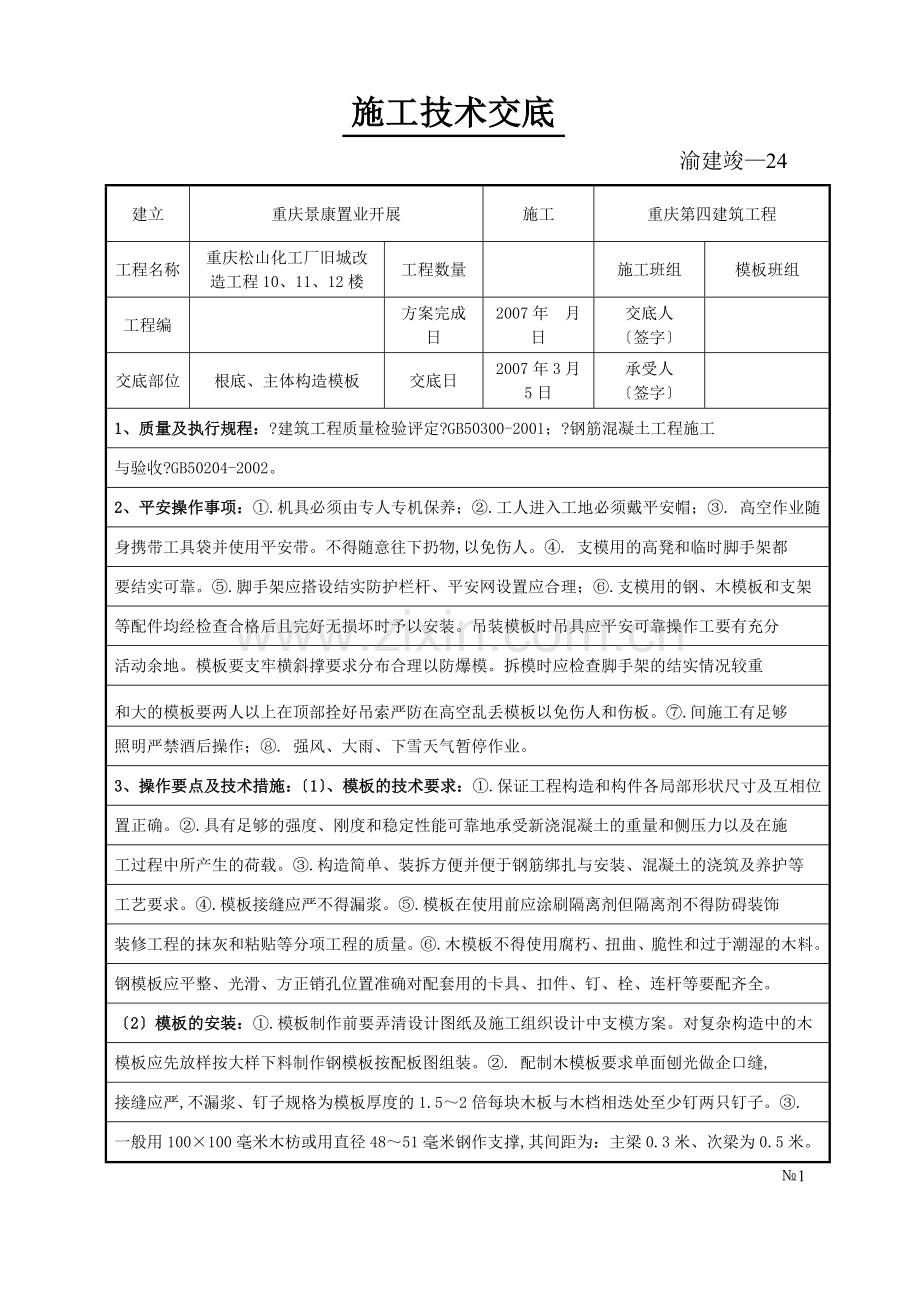

施工技术交底
渝建竣—24
建立
重庆景康置业开展
施工
重庆第四建筑工程
工程名称
重庆松山化工厂旧城改造工程10、11、12楼
工程数量

施工班组
模板班组
工程编

方案完成
日
2007年 月
日
交底人
〔签字〕

交底部位
根底、主体构造模板
交底日
2007年3月
5日
承受人
〔签字〕

1、质量及执行规程：?建筑工程质量检验评定?GB50300-2001；?钢筋混凝土工程施工
与验收?GB50204-2002。
2、平安操作事项：①.机具必须由专人专机保养；②.工人进入工地必须戴平安帽；③. 高空作业随
身携带工具袋并使用平安带。不得随意往下扔物,以免伤人。④. 支模用的高凳和临时脚手架都
要结实可靠。⑤.脚手架应搭设结实防护栏杆、平安网设置应合理；⑥.支模用的钢、木模板和支架
等配件均经检查合格后且完好无损坏时予以安装。吊装模板时吊具应平安可靠操作工要有充分
活动余地。模板要支牢横斜撑要求分布合理以防爆模。拆模时应检查脚手架的结实情况较重
和大的模板要两人以上在顶部拴好吊索严防在高空乱丢模板以免伤人和伤板。⑦.间施工有足够
照明严禁酒后操作；⑧. 强风、大雨、下雪天气暂停作业。
3、操作要点及技术措施：〔1〕、模板的技术要求：①.保证工程构造和构件各局部形状尺寸及互相位
置正确。②.具有足够的强度、刚度和稳定性能可靠地承受新浇混凝土的重量和侧压力以及在施
工过程中所产生的荷载。③.构造简单、装拆方便并便于钢筋绑扎与安装、混凝土的浇筑及养护等
工艺要求。④.模板接缝应严不得漏浆。⑤.模板在使用前应涂刷隔离剂但隔离剂不得防碍装饰
装修工程的抹灰和粘贴等分项工程的质量。⑥.木模板不得使用腐朽、扭曲、脆性和过于潮湿的木料。
钢模板应平整、光滑、方正销孔位置准确对配套用的卡具、扣件、钉、栓、连杆等要配齐全。
〔2〕模板的安装：①.模板制作前要弄清设计图纸及施工组织设计中支模方案。对复杂构造中的木
模板应先放样按大样下料制作钢模板按配板图组装。②. 配制木模板要求单面刨光做企口缝,
接缝应严,不漏浆、钉子规格为模板厚度的1.5～2倍每块木板与木档相迭处至少钉两只钉子。③.
一般用100×100毫米木枋或用直径48～51毫米钢作支撑,其间距为：主梁0.3米、次梁为0.5米。
№1

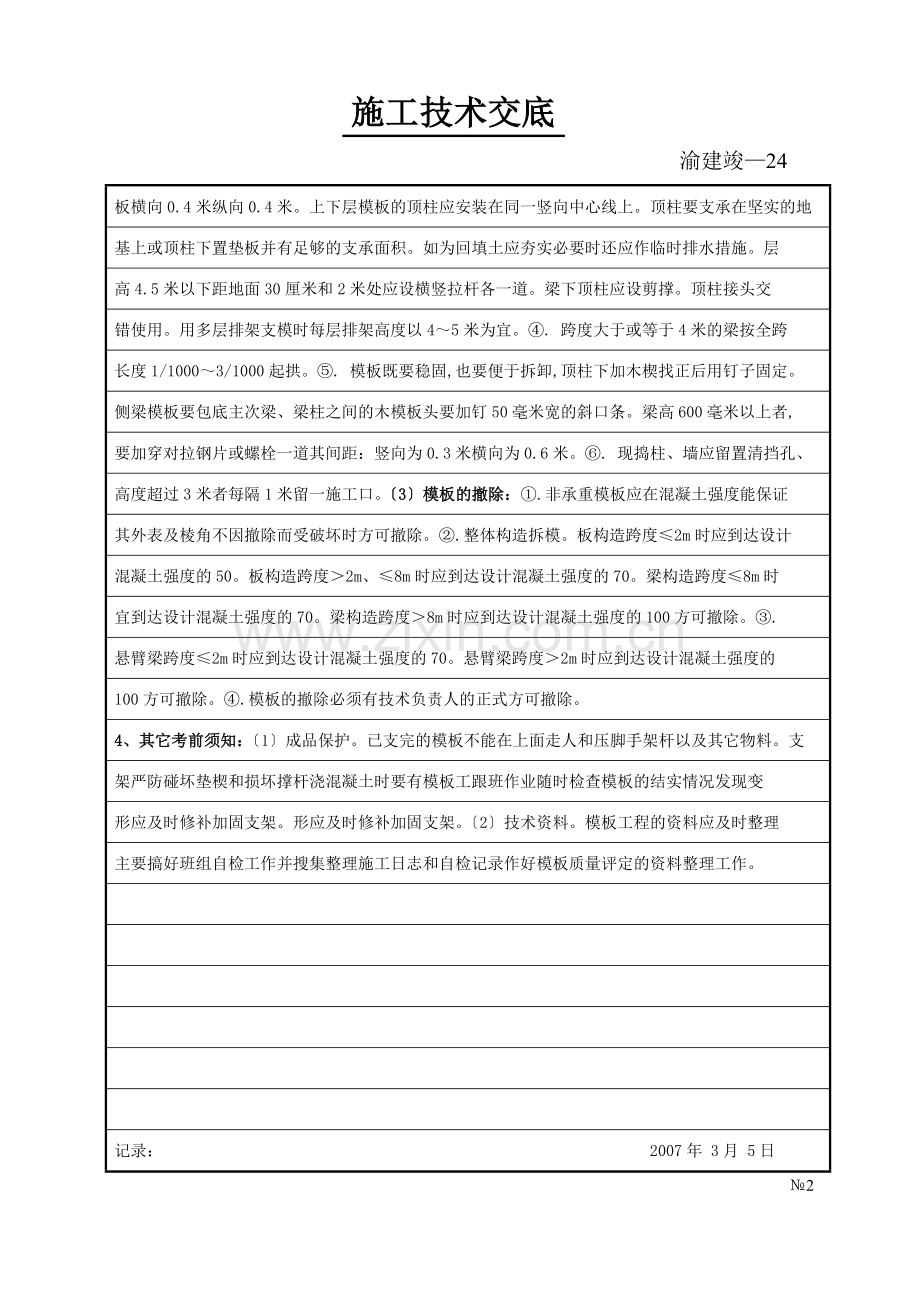

施工技术交底
渝建竣—24
板横向0.4米纵向0.4米。上下层模板的顶柱应安装在同一竖向中心线上。顶柱要支承在坚实的地
基上或顶柱下置垫板并有足够的支承面积。如为回填土应夯实必要时还应作临时排水措施。层
高4.5米以下距地面30厘米和2米处应设横竖拉杆各一道。梁下顶柱应设剪撑。顶柱接头交
错使用。用多层排架支模时每层排架高度以4～5米为宜。④. 跨度大于或等于4米的梁按全跨
长度1/1000～3/1000起拱。⑤. 模板既要稳固,也要便于拆卸,顶柱下加木楔找正后用钉子固定。
侧梁模板要包底主次梁、梁柱之间的木模板头要加钉50毫米宽的斜口条。梁高600毫米以上者,
要加穿对拉钢片或螺栓一道其间距：竖向为0.3米横向为0.6米。⑥. 现捣柱、墙应留置清挡孔、
高度超过3米者每隔1米留一施工口。〔3〕模板的撤除：①.非承重模板应在混凝土强度能保证
其外表及棱角不因撤除而受破坏时方可撤除。②.整体构造拆模。板构造跨度≤2m时应到达设计
混凝土强度的50。板构造跨度＞2m、≤8m时应到达设计混凝土强度的70。梁构造跨度≤8m时
宜到达设计混凝土强度的70。梁构造跨度＞8m时应到达设计混凝土强度的100方可撤除。③.
悬臂梁跨度≤2m时应到达设计混凝土强度的70。悬臂梁跨度＞2m时应到达设计混凝土强度的
100方可撤除。④.模板的撤除必须有技术负责人的正式方可撤除。
4、其它考前须知：〔1〕成品保护。已支完的模板不能在上面走人和压脚手架杆以及其它物料。支
架严防碰坏垫楔和损坏撑杆浇混凝土时要有模板工跟班作业随时检查模板的结实情况发现变
形应及时修补加固支架。形应及时修补加固支架。〔2〕技术资料。模板工程的资料应及时整理
主要搞好班组自检工作并搜集整理施工日志和自检记录作好模板质量评定的资料整理工作。

记录： 2007年 3月 5日
№2
