某小学围墙工程技术交底.doc

政 工 程
技 术 交 底 记 录
表6
年 月 日
工程名称
惠安燎原小学围墙工程
分部工程
路面工程
分项工程名称
砼路面〔立模要求〕
交底内容：
一、 模板的选用
1、 模板宜采用钢模板。弯道等非部位以及小型工程可采用木模板其厚度宜为5cm〔曲线处可减薄至3cm〕
2、 模板应无缺损有足够的刚度内侧和顶、底面均应光洁、平整、顺直部分变形不得大于3mm振捣时模板横向挠曲应小于4mm高度应与混凝土路面板厚度一致误差不超过±2mm。纵缝模板平缝的拉杆穿孔眼位应准确企口缝那么其企口舌部或凹槽的长度误钢模为±1mm木模板为±2mm。
3、 模板周转使用前应对前次拆下的模板进展检验如有变形损坏应修至到达要求后才能使用。
二、 立模施工要点
1、 立模前应检测基层的顶面标高和路拱横坡以及基层表层有否磨损破坏等否那么应整修基层至符合要求才可立模铺筑混凝土。
2、 立模的平面位置和高程应符合设计要法语其误差应严于混凝土路面板质量验收的容许误差。
3、 模板应支立稳固接头严平顺。模板的接头以及与基层接触处不得漏浆。
4、 浇筑混凝土前模板内侧应涂布脱模剂〔隔离剂〕一般可用肥皂[皂：水：〔5~7〕]、机油、机油肥皂水[5：15：〔80~85〕]等。
5、 路上的井框外围应为立模别离立模形状和井框周边的加强钢筋〔参见表9-4〕应按设计图纸设置。一般先浇筑井框外面的混凝土路面板此时模板支撑在框的内侧硬化拆模后在其混凝土侧面涂油沥青二度再安放好分隔胀缝板〔油浸木丝板或软木板——按设计〕将框内混凝土补浇平顺。
技术队长

工长

班组长

政 工 程
技 术 交 底 记 录
表6
年 月 日
工程名称
惠安燎原小学围墙工程
分部工程
路面工程
分项工程名称

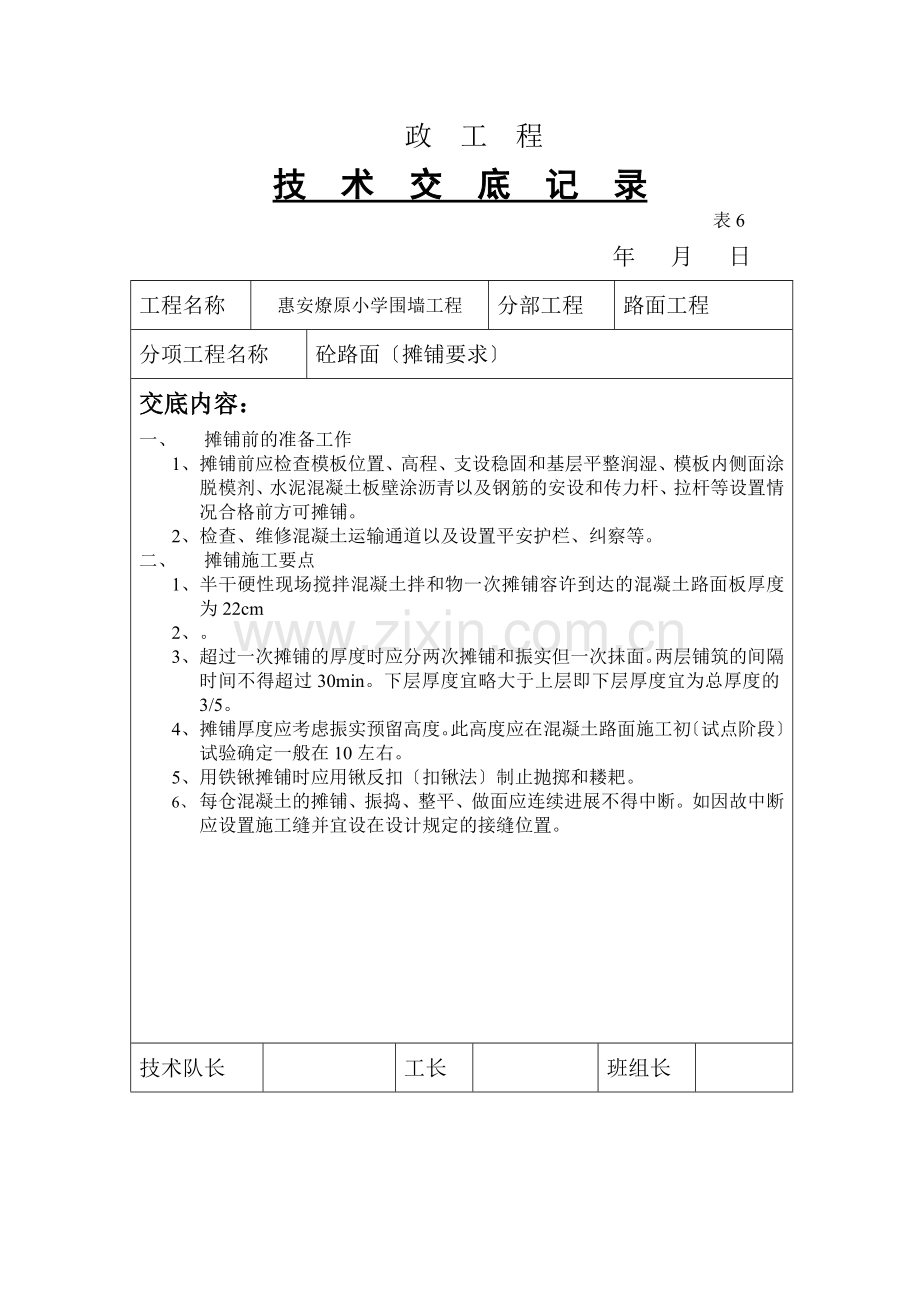

砼路面〔摊铺要求〕
交底内容：
一、 摊铺前的准备工作
1、 摊铺前应检查模板位置、高程、支设稳固和基层平整润湿、模板内侧面涂脱模剂、水泥混凝土板壁涂沥青以及钢筋的安设和传力杆、拉杆等设置情况合格前方可摊铺。
2、 检查、维修混凝土运输通道以及设置平安护栏、纠察等。
二、 摊铺施工要点
1、 半干硬性现场搅拌混凝土拌和物一次摊铺容许到达的混凝土路面板厚度为22cm
2、 。
3、 超过一次摊铺的厚度时应分两次摊铺和振实但一次抹面。两层铺筑的间隔时间不得超过30min。下层厚度宜略大于上层即下层厚度宜为总厚度的3/5。
4、 摊铺厚度应考虑振实预留高度。此高度应在混凝土路面施工初〔试点阶段〕试验确定一般在10左右。
5、 用铁锹摊铺时应用锹反扣〔扣锹法〕制止抛掷和耧耙。
6、 每仓混凝土的摊铺、振捣、整平、做面应连续进展不得中断。如因故中断应设置施工缝并宜设在设计规定的接缝位置。
技术队长

工长

班组长

政 工 程
技 术 交 底 记 录
表6
年 月 日
工程名称
惠安燎原小学围墙工程
分部工程
路面工程
分项工程名称
砼路面〔振捣、整平要求〕
交底内容：
一、 振捣整平施工要点
1、 摊铺好的混凝土拌和物应随即用插入式和平板式振动器均匀地振实。塑性的商品混凝土可去平板振实工序。
2、 插入式振动器频率宜大于6000次/min。
3、 平板振动器的有效作用深度一般为18~25cm。振实宜采用2.2kw的平板振动器〔采用真空吸水工艺时可用功率较小的平板振动器〕。振平可用1.1kw的平板振动器。
4、 振捣时应先用插入式振动器在模板〔或混凝土板壁〕边缘、角隅处初振或全面积顺序初振一次同一位置振动时不宜少于20s。插入式振动器全面振捣板与板间宜重迭10~20cm。同一位置的振捣时间当水灰比小于0.45时宜不少于30s当水灰比大于0.45时不宜少于15s以不再冒出气泡并泛出水泥砂浆为准。如有条件再用小功率平板振动器全面振平一次。
5、 混凝土拌合物合面振捣后再用振动梁进一步拖拉振实并初步整平。振动梁往返拖拉2~3遍使外表泛浆并赶出气泡。振动梁挪动速度要缓慢均匀不许中途停顿前进速度以每分钟1.2~1.5m为宜。凡有不平之处应及时辅以人工挖填补平。补填时宜用较细的拌合物但严禁用纯砂浆填补。
6、 最后用无缝钢滚杠进一步滚揉外表使外表进一步提浆调匀调平。
技术队长

工长

班组长

政 工 程
技 术 交 底 记 录
表6
年 月 日
工程名称
惠安燎原小学围墙工程
分部工程
路面工程
分项工程名称
砼路面〔真空吸水施工要求〕
交底内容：
一、 根本特点：
1、 真空吸水为非必要工序但有特定优点可视情况采用。
2、 采用该工艺时混凝土拌合物水灰比比常规增大5~10可易于摊铺、振捣、减轻劳动强度加快施工进度并且还可缩短混凝土抹面工序的等待时间降低成型混凝土的最终水灰比从而增加了实性进步了强度改善了抗干缩性、抗渗性和抗冻性。但是增加此道工序也需相应地增加真空吸水设备和劳动装备。
二、 主要设备
1、 真空泵。泵的真空度宜小于或等于90抽速大于251/s。可选用符合以上要求的低真空大抽吸泵。
2、 真空吸垫。有尼龙网格吸垫和气垫薄膜吸垫、无滤布吸垫等柔性吸垫。无滤布吸垫使用简便效果较好。
三、 真空吸水施工要点
1、 真空吸水深度不可超过30cm。
2、 真空吸水时间宜为混凝土路面板厚的1.5倍〔吸水时间以min计板厚为cm计〕。
3、 吸垫铺设特别是周边应紧贴致。开泵吸水一般控制真空表1min内逐步升高到400~500mmHg值不宜大于650~700mmHg。计量出水量至到达要求并作记录。关泵亦应逐渐减小真空度并略提起吸垫四角继续抽吸10~15s以脱尽作业外表及路中剩余水。
4、 真空吸水后可用滚杠或振动梁以及抹面机进展复平以保证外表平整和进一步增强板面强度的均匀性。
技术队长

工长

班组长

政 工 程
技 术 交 底 记 录
表6
年 月 日
工程名称
惠安燎原小学围墙工程
分部工程
路面工程
分项工程名称
砼路面〔板面处理〔做面〕要求〕
交底内容：
一、 做面施工要点
1、 抹面时严禁在混凝土外表洒水或撒水泥。
2、 无真空吸水工艺时抹面一般分两次进展。第一次在整平后随即进展。驱除泌水并压下石子。第二次抹面须在混凝土泌水根本完毕处于初凝状但外表尚潮湿时进展。
3、 混凝土板面应平整实并用3cm直尺检查平整度。
4、 抹平后沿横方向拉毛或用压纹滚槽器压槽使路面混凝土有粗糙的纹理外表。GBJ97—87规定；公路和城道路、厂矿道路的拉毛和压槽 深度应为1~2mm。民航机场道面拉毛的平均纹理深度〔铺砂法测量〕在跑道、高速出口滑行道不得小于0.8mm在滑行道、停机坪不得小于0.4mm。对于行车很快的高速公路、一级公路或城快速路、主干路GBJ97—87中没进一步的区别要求上海的做法是参照民航机场道面的要务施行。对纵坡大于2的水泥混凝土路面还要求用铺砂法测定平均纹理深度应为0.6~1.0mm 。
5、 当烈日曝晒或干旱风吹时做面宜在遮棚下进展。
技术队长

工长

班组长

政 工 程
技 术 交 底 记 录
表6
年 月 日
工程名称
惠安燎原小学围墙工程
分部工程
路面工程
分项工程名称
砼路面〔纵缝施工要求〕
交底内容：
一、 设缝情况
1、 纵缝应根据设计的规定施工一般纵缝即纵向施工缝采用平缝加拉杆型式施工方便；过去也有采用企口缝加拉杆型式其板与板之间的传荷才能较强但拆模不当时易损伤企口施工费事。如道路一侧的二块板一次浇筑那么中间的纵缝为设拉杆的假缝。
二、 纵缝施工要点
1、 拉杆在立模后浇筑混凝土之前安设纵缝施工缝隙的拉杆那么穿过模板的拉杆孔安设浇筑混凝土时应随时校正拉杆位置使符合设计要求。
2、 纵缝槽宜在混凝土硬结后用锯缝机锯切并与实际施工缝一致合缝槽挺直美观。也可以在浇筑过程中埋入接缝板待混凝土硬结后拔出形成缝槽。
技术队长

工长

班组长

政 工 程
技 术 交 底 记 录
表6
年 月 日
工程名称
惠安燎原小学围墙工程
分部工程
路面工程
分项工程名称
砼路面〔横缩缝施工要求〕
交底内容：
一、 设缝情况
1、 横缩缝宜在混凝土硬结后锯切形成。在条件不具备时也可在新浇混凝土中压缝形成。
二、 横缩缝施工要点
1、 横缩缝缝深必须足够；在设置窨井处宜调整横缩缝间距使缩缝“骑〞井框设置但调整后的缩缝间距要适当不得大于设计规定的间距；锯缝必须及时在厦季施工尢应注意缩缝宜每隔3~4块板先锯一条然后补齐。如天气炎势枯燥允许每隔3~4块板先压一条缩缝防止混凝土板未锯先裂。
2、 在邻近胀缝或端的3条缩缝内均宜在板厚1/2处加设传力杆在浇筑过程中埋设传力杆的一半稍多一些〔5cm〕长度涂沥青但不设带空隙的套筒。
技术队长

工长

班组长

政 工 程
技 术 交 底 记 录
表6
年 月 日
工程名称
惠安燎原小学围墙工程
分部工程
路面工程
分项工程名称
砼路面〔横胀缝施工要求〕
交底内容：
一、 设缝情况
1、 胀缝应与路中心线成90°缝壁必须竖直缝隙宽度一致缝中不得连浆。缝隙下部设胀缝板上部灌封缝料。
二、 横胀缝施工要点
1、 胀缝两侧的混凝土土板一般设滑动传力杆传递荷载。传力杆穿过胀缝板并用钢筋支架固定就位。传力杆的一半长度稍多一些〔5cm〕涂沥青并套长10cm的小套筒〔塑料或白铁皮加工〕小套筒留3cm空隙填以纱头等。也有很多工程不设滑动式传力杆改在两侧混凝土板端设置“鼠笼式〞钢筋构架〔见表9—3〕加强钢筋构架在浇筑时埋设施工方便且可加强混凝土板板端强度效果良好。
2、 胀缝封缝槽可预埋套条留出封缝空间近来更倾向于用两那么锯缝凿出封缝空间后者胀缝两侧混凝土板平齐平整度好。

技术队长

工长

班组长

政 工 程
技 术 交 底 记 录
表6
年 月 日
工程名称
惠安燎原小学围墙工程
分部工程
路面工程
分项工程名称
砼路面〔横施工缝施工要求〕
交底内容：
一、 设缝情况
1、 施工完毕时应设置施工缝
二、 施工要点
1、 施工缝宜位于设计所规定的缩缝或胀缝处。
2、 多车道道路各个车道的施工缝应注意防止设在同一个横断面上。
3、 施工缝如设于缩缝处板的1/2厚度位置应增设传力杆。

技术队长

工长

班组长

政 工 程
技 术 交 底 记 录
表6
年 月 日
工程名称
惠安燎原小学围墙工程
分部工程
路面工程
分项工程名称
砼路面〔锯缝施工要求〕
交底内容：
一、 锯缝施工要点
1、 锯缝应及时在混凝土硬结后尽早进展特别是在夏季施工不可拖延但也不能过早否那么混凝土强度缺乏会导致粗集料从砂浆中脱落。
2、 锯缝宜在混凝土强度到达5~10Mpa时进展也可以由工地试锯确定。一般可参考以下经历锯缝时间：
技术队长

工长

班组长

政 工 程
技 术 交 底 记 录
表6
年 月 日
工程名称
惠安燎原小学围墙工程
分部工程
路面工程
分项工程名称
砼路面〔混凝土路面板养护施工要求〕
交底内容：
一、 根本要求
1、 混凝土板做面完毕应及时养护使混凝土中结合料有良好的水化、水解强度发育条件以及防止收缩裂缝的产生。
二、 养护和要点
1、 养护时间一般约为14~21d 混凝土强度宜到达设计要求。
2、 养护间和封缝前制止车辆通行。在到达设计强度的40~以后可允许行人通过。
3、 湿草包覆盖养生是最常用的湿治养生草包还兼有隔温作用可保护混凝土少受剧烈的天气变化影响。在规定的养生内草包要经常洒水保持潮湿。草包不仅要严覆盖混凝土板面并要复盖好板的边侧。
4、 也可采用塑料成膜养生即在混凝土板做面完毕后即喷洒过氯民乙烯等成膜液使形成不透气的薄膜保持膜内混凝土的水分保湿养生。优点可节大量养生用水和养生用工缺点养生间必须做到严禁一切车辆、人员通行否那么易导致膜破、气漏使混中的水分蒸发不能保证良好混凝土强度发育条件。成膜液的配方因地制宜各地不一。上海曾用过过氯乙烯树脂10、溶剂油88、苯二甲酸二丁脂3配合比。其用量一般约为3m2/kg。过氯乙烯树脂为有和易燃品须注意平安防护。

技术队长

工长

班组长

政 工 程
技 术 交 底 记 录
表6
年 月 日
工程名称
惠安燎原小学围墙工程
分部工程
路面工程
分项工程名称
砼路面〔拆模施工要求〕
交底内容：
一、 拆模施工要眯和考前须知
1、 折模时间要注意掌握。拆模过早易损坏混凝土过迟那么又影响模板周转使用。
2、 拆模时间应根据气温和混凝土强度增长情况确定当采用普通水泥时一般的允许拆模时间如下：
昼平均气温(℃)
5
10
15
20
25
＞30
允许拆模时间〔h〕
72
48
36
30
24
18
注：①允许拆模时间从混凝土做面完毕后至开场拆模时计算；
②此表列数据适用于无早强剂、缓凝剂等外加剂的硅酸盐水泥和普通硅酸盐水泥。
3、 拆模时要操作细致不损坏混凝土板的边、角
4、 撤除的模板应去除干净堆放整齐。模板有损伤、变形时要及时修复后才能再次使用。
二、 分隔带排水与布设要求
1、 分隔带外表形状分凹形和凸形两种形状凹形用于宽度大于4.5m的中间带〔由分隔带和两条左侧路缘带组成〕凸形用于宽度小于4.5m的中间带。高速公路、一级公路整体式断面的中间带宽度一般小于或等于4.5m取凸形分隔带；而别离式断面中间带宜大于4.5m此时中间带应做向倾斜的凹形。
2、 凹形的分隔带需设置分隔带排水设施。一般要汇流集水通过排水道就近排至高速公路、一级公路右侧〔外侧〕边沟。
3、 边沟的布设与要求可参阅第5章路基排水。

技术队长

工长

班组长

政 工 程
技 术 交 底 记 录
表6
年 月 日
工程名称
惠安燎原小学围墙工程
分部工程
路面工程
分项工程名称
砼路面〔路面排水设施的施工和要点〕
交底内容：
一、 准备工作
1、 雨水进水口应按设计图要求正确放样定位并用垂球引至收水井的根底上再在根底上放出井身的井壁墙基线后砌筑井身。注意与道路方向顺直吻合。
2、 根底施工前应复核样桩标高以控制挖土面、垫层面和根底面。
二、 收水井
1、 根底
a、根底的底层土应人工仔细挖除去除淤泥和碎土如有超挖那么用垫层材料或旧料补填不得用土回填。
b、垫层可用砾石砂或类似颗料材料铺筑应均匀摊平夯压实。
c、根底一般为C15混凝土。混凝土应用点头或平板振动器拍平、振实。混凝土根底浇筑完毕后12h内不得浸水并应进展养护。混凝土强度到达2.5Mpa前方可撤除。
2、井身
a、 收水井井身〔砖砌体〕砌筑前应清扫冲洗根底外表去除杂物使根底外表无泥浆、无积水；砖块必须浇水潮湿。
b、 砌砖砂浆应符合设计要求设计无注明时可用C10浆。
c、 在砌筑的根底上应铺设砂浆〔座浆〕前方可砌筑砖砌体。砌砖应做到井壁平直边角整齐宽体一致井体不走样。砌砖时应砖面对齐上下错缝内外搭线。砌砖时应砂浆饱满并随时时将挤出的砂浆刮平并将井身砖墙面残砂浆及时去除。
d、 井体砖墙砌筑至一定高度时应洒用1：2水泥砂浆进展墙体抹面。粉刷前墙面须洒水潮湿粉刷用水泥砂浆的黄砂应经过挑选取剔除过大的颗料。抹面厚度除设计有特殊要求外一般为15mm。抹面终凝后应湿治养护不得有起壳、裂缝等现象。
3、井盖井蓖
预制的井框、井蓖、井盖安装前应仔细检验是否合格要求完好无损安装平稳结实进水顺畅。平水雨水口井蓖〔格栅〕顶面应低于附近路面3~5cm且使周围路面坡向雨水进水口。立式雨水口井蓖的进水孔底面应比毗连的路面略低1cm左右

技术队长

工长

班组长

政 工 程
技 术 交 底 记 录
表6
年 月 日
工程名称
惠安燎原小学围墙工程
分部工程
路面工程
分项工程名称
砼路面〔路面排水设施的施工和要点〕
交底内容：
三、 连接收
1、 连接雨水口收水井至雨水干检查井的连接收CJJ37—90规定其最小径为200mm但在大城为考虑防止垃圾、杂物进入雨水口造成阻塞常采用较大的径如上海道路雨水口连接收采用直径为300mm的子。
2、 连接收必须顺直坡度一般为3~5在与各种线穿插的困难地段不得小于1
3、 连接收一般用135°混凝土基座施工与收水井根底相似。道接口在粘性土质时采用1：2水泥砂浆刚性接口；在粉性土质和砂性土质时宜采用柔性接口采用|“O〞型橡胶封圈接口也可用传统的塞一圈浸油〔煤焦油〕麻强再灌入沥青胶砂的做法。沥青胶砂的配合比可以是青沥：石棉粉：细砂=1：〔0.375~0.667〕：1.125~1.667)经试配确定。

技术队长

工长

班组长
