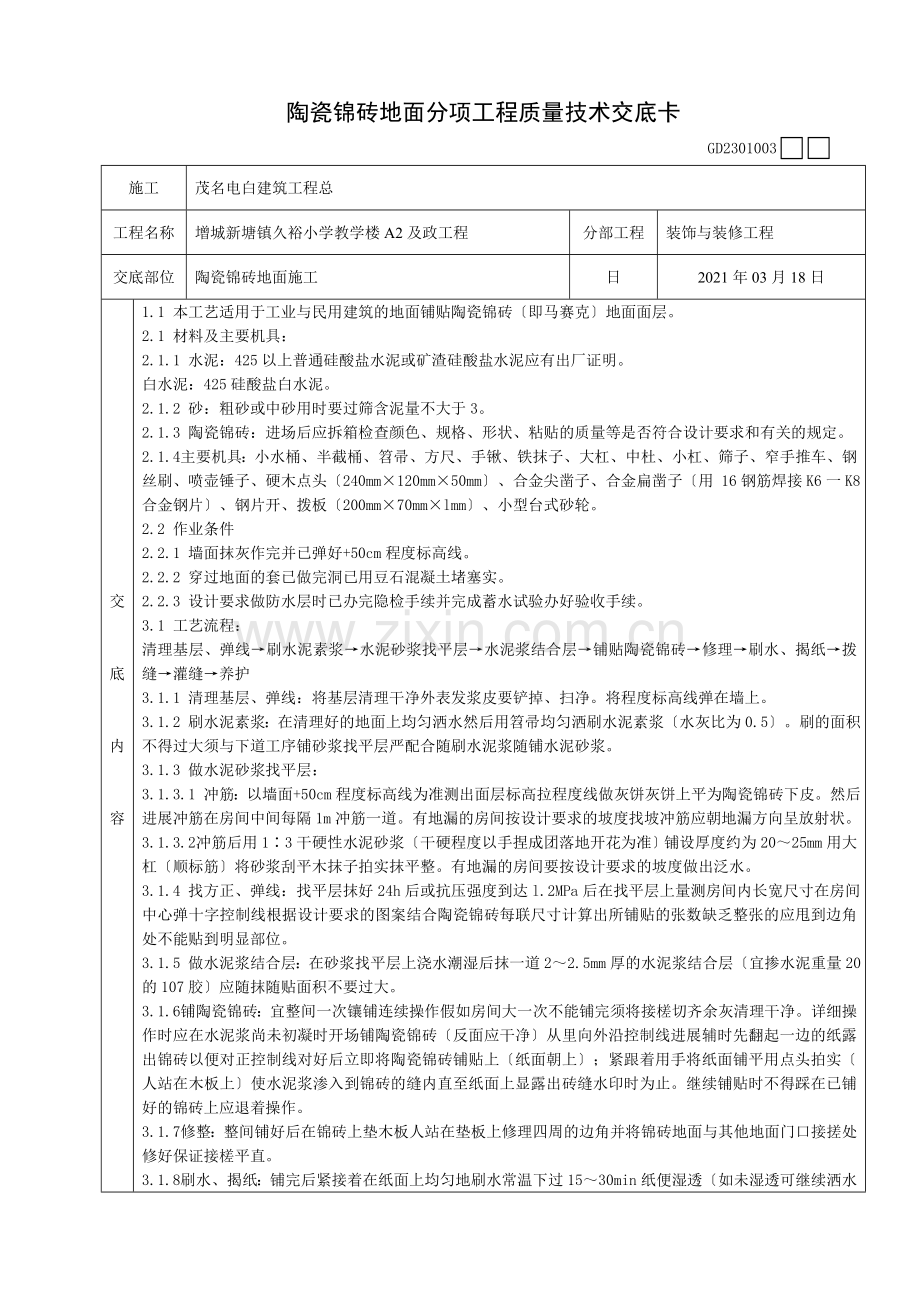

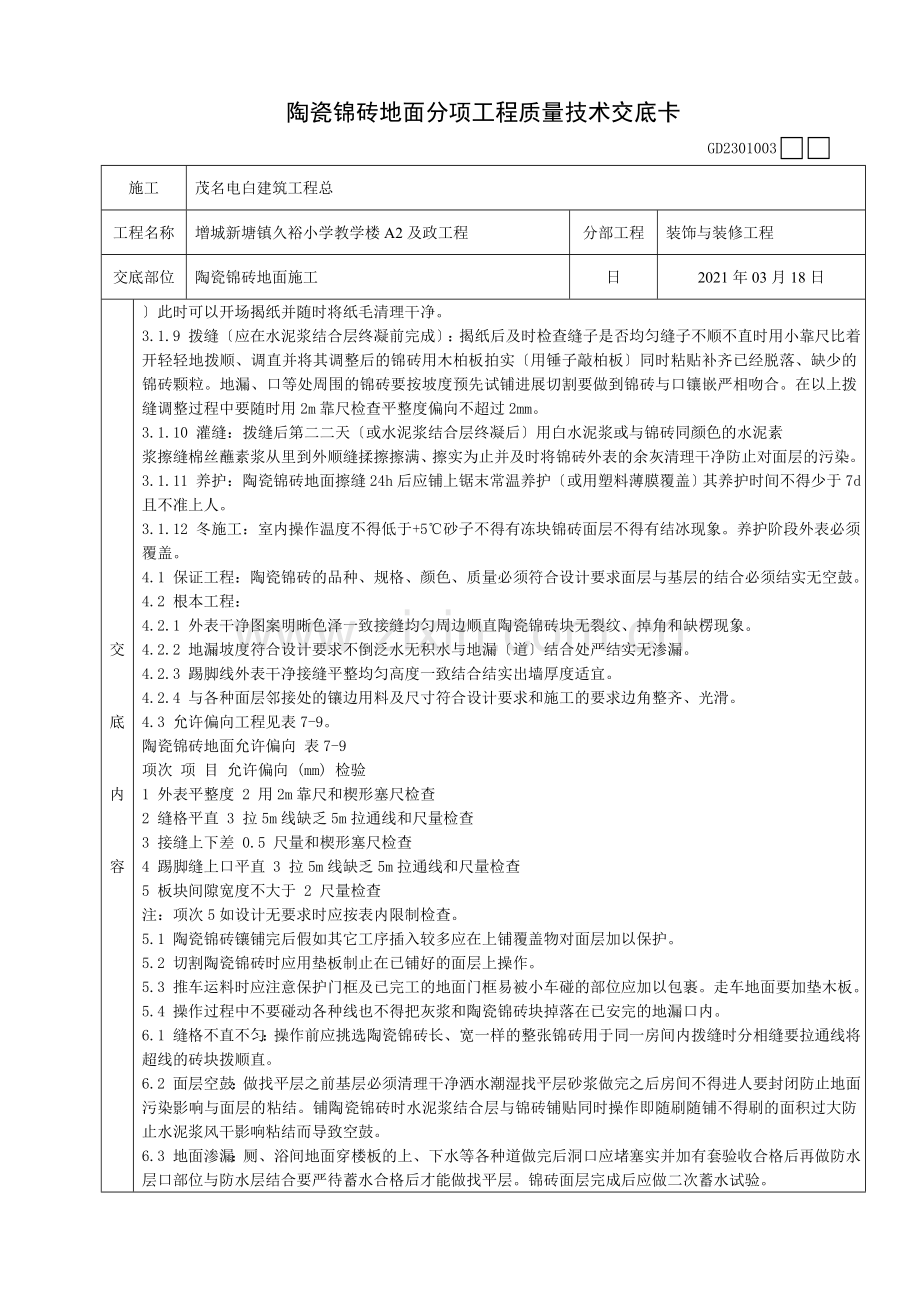

陶瓷锦砖地面分项工程质量技术交底卡.doc

陶瓷锦砖地面分项工程质量技术交底卡

GD2301003
施工
茂名电白建筑工程总
工程名称
增城新塘镇久裕小学教学楼A2及政工程
分部工程
装饰与装修工程
交底部位
陶瓷锦砖地面施工
日
2021年03月18日

交

底

内

容

交

底

内

容

交

底

内

容

1.1 本工艺适用于工业与民用建筑的地面铺贴陶瓷锦砖〔即马赛克〕地面面层。
2.1 材料及主要机具：
2.1.1 水泥：425以上普通硅酸盐水泥或矿渣硅酸盐水泥应有出厂证明。
白水泥：425硅酸盐白水泥。
2.1.2 砂：粗砂或中砂用时要过筛含泥量不大于3。
2.1.3 陶瓷锦砖：进场后应拆箱检查颜色、规格、形状、粘贴的质量等是否符合设计要求和有关的规定。
2.1.4 主要机具：小水桶、半截桶、笤帚、方尺、手锹、铁抹子、大杠、中杜、小杠、筛子、窄手推车、钢丝刷、喷壶锤子、硬木点头〔240mm×120mm×50mm〕、合金尖凿子、合金扁凿子〔用 16钢筋焊接K6一K8合金钢片〕、钢片开、拨板〔200mm×70mm×lmm〕、小型台式砂轮。
2.2 作业条件
2.2.1 墙面抹灰作完并已弹好+50cm程度标高线。
2.2.2 穿过地面的套已做完洞已用豆石混凝土堵塞实。
2.2.3 设计要求做防水层时已办完隐检手续并完成蓄水试验办好验收手续。
3.1 工艺流程：
清理基层、弹线→刷水泥素浆→水泥砂浆找平层→水泥浆结合层→铺贴陶瓷锦砖→修理→刷水、揭纸→拨缝→灌缝→养护
3.1.1 清理基层、弹线：将基层清理干净外表发浆皮要铲掉、扫净。将程度标高线弹在墙上。
3.1.2 刷水泥素浆：在清理好的地面上均匀洒水然后用笤帚均匀洒刷水泥素浆〔水灰比为0.5〕。刷的面积不得过大须与下道工序铺砂浆找平层严配合随刷水泥浆随铺水泥砂浆。
3.1.3 做水泥砂浆找平层：
3.1.3.1 冲筋：以墙面+50cm程度标高线为准测出面层标高拉程度线做灰饼灰饼上平为陶瓷锦砖下皮。然后进展冲筋在房间中间每隔1m冲筋一道。有地漏的房间按设计要求的坡度找坡冲筋应朝地漏方向呈放射状。
3.1.3.2 冲筋后用1∶3干硬性水泥砂浆〔干硬程度以手捏成团落地开花为准〕铺设厚度约为20～25mm用大杠〔顺标筋〕将砂浆刮平木抹子拍实抹平整。有地漏的房间要按设计要求的坡度做出泛水。
3.1.4 找方正、弹线：找平层抹好24h后或抗压强度到达l.2MPa后在找平层上量测房间内长宽尺寸在房间中心弹十字控制线根据设计要求的图案结合陶瓷锦砖每联尺寸计算出所铺贴的张数缺乏整张的应甩到边角处不能贴到明显部位。
3.1.5 做水泥浆结合层：在砂浆找平层上浇水潮湿后抹一道2～2.5mm厚的水泥浆结合层〔宜掺水泥重量20的107胶〕应随抹随贴面积不要过大。
3.1.6 铺陶瓷锦砖：宜整间一次镶铺连续操作假如房间大一次不能铺完须将接槎切齐余灰清理干净。详细操作时应在水泥浆尚未初凝时开场铺陶瓷锦砖〔反面应干净〕从里向外沿控制线进展辅时先翻起一边的纸露出锦砖以便对正控制线对好后立即将陶瓷锦砖铺贴上〔纸面朝上〕；紧跟着用手将纸面铺平用点头拍实〔人站在木板上〕使水泥浆渗入到锦砖的缝内直至纸面上显露出砖缝水印时为止。继续铺贴时不得踩在已铺好的锦砖上应退着操作。
3.1.7 修整：整间铺好后在锦砖上垫木板人站在垫板上修理四周的边角并将锦砖地面与其他地面门口接搓处修好保证接槎平直。
3.1.8 刷水、揭纸：铺完后紧接着在纸面上均匀地刷水常温下过15～30min纸便湿透〔如未湿透可继续洒水〕此时可以开场揭纸并随时将纸毛清理干净。
3.1.9 拨缝〔应在水泥浆结合层终凝前完成〕：揭纸后及时检查缝子是否均匀缝子不顺不直时用小靠尺比着开轻轻地拨顺、调直并将其调整后的锦砖用木柏板拍实〔用锤子敲柏板〕同时粘贴补齐已经脱落、缺少的锦砖颗粒。地漏、口等处周围的锦砖要按坡度预先试铺进展切割要做到锦砖与口镶嵌严相吻合。在以上拨缝调整过程中要随时用2m靠尺检查平整度偏向不超过2mm。
3.1.10 灌缝：拨缝后第二二天〔或水泥浆结合层终凝后〕用白水泥浆或与锦砖同颜色的水泥素
浆擦缝棉丝蘸素浆从里到外顺缝揉擦擦满、擦实为止并及时将锦砖外表的余灰清理干净防止对面层的污染。
3.1.11 养护：陶瓷锦砖地面擦缝24h后应铺上锯末常温养护〔或用塑料薄膜覆盖〕其养护时间不得少于7d且不准上人。
3.1.12 冬施工：室内操作温度不得低于+5℃砂子不得有冻块锦砖面层不得有结冰现象。养护阶段外表必须覆盖。
4.1 保证工程：陶瓷锦砖的品种、规格、颜色、质量必须符合设计要求面层与基层的结合必须结实无空鼓。
4.2 根本工程：
4.2.1 外表干净图案明晰色泽一致接缝均匀周边顺直陶瓷锦砖块无裂纹、掉角和缺楞现象。
4.2.2 地漏坡度符合设计要求不倒泛水无积水与地漏〔道〕结合处严结实无渗漏。
4.2.3 踢脚线外表干净接缝平整均匀高度一致结合结实出墙厚度适宜。
4.2.4 与各种面层邻接处的镶边用料及尺寸符合设计要求和施工的要求边角整齐、光滑。
4.3 允许偏向工程见表7-9。
陶瓷锦砖地面允许偏向 表7-9
项次 项 目 允许偏向 (mm) 检验
1 外表平整度 2 用2m靠尺和楔形塞尺检查
2 缝格平直 3 拉5m线缺乏5m拉通线和尺量检查
3 接缝上下差 0.5 尺量和楔形塞尺检查
4 踢脚缝上口平直 3 拉5m线缺乏5m拉通线和尺量检查
5 板块间隙宽度不大于 2 尺量检查
注：项次5如设计无要求时应按表内限制检查。
5.1 陶瓷锦砖镶铺完后假如其它工序插入较多应在上铺覆盖物对面层加以保护。
5.2 切割陶瓷锦砖时应用垫板制止在已铺好的面层上操作。
5.3 推车运料时应注意保护门框及已完工的地面门框易被小车碰的部位应加以包裹。走车地面要加垫木板。
5.4 操作过程中不要碰动各种线也不得把灰浆和陶瓷锦砖块掉落在已安完的地漏口内。
6.1 缝格不直不匀：操作前应挑选陶瓷锦砖长、宽一样的整张锦砖用于同一房间内拨缝时分相缝要拉通线将超线的砖块拨顺直。
6.2 面层空鼓：做找平层之前基层必须清理干净洒水潮湿找平层砂浆做完之后房间不得进人要封闭防止地面污染影响与面层的粘结。铺陶瓷锦砖时水泥浆结合层与锦砖铺贴同时操作即随刷随铺不得刷的面积过大防止水泥浆风干影响粘结而导致空鼓。
6.3 地面渗漏：厕、浴间地面穿楼板的上、下水等各种道做完后洞口应堵塞实并加有套验收合格后再做防水层口部位与防水层结合要严待蓄水合格后才能做找平层。锦砖面层完成后应做二次蓄水试验。
6.4 面层污染严重：擦缝时应随时将余浆擦干净面层做完后必须加以覆盖以防其他工种操作污染。
6.5 地漏周围的锦砖套割不规那么：作找平层时应找好地漏坡度当大面积铺完后再铺地漏周围的锦砖根据地漏直径预先计算好锦砖的块数〔在地漏周围呈放射形镶铺〕再进展加工试铺适宜后再进展正式粘铺。
本工艺应具备以下质量记录：
7.1 水泥出厂合格证。
7.2 陶瓷锦砖出厂合格证。
7.3 有防水地面的隐蔽验收记录及蓄水记录。
7.4 陶瓷锦砖地面分项工程质量等级评定记录。

专业技术负责人： 交底人： 承受人：
