神华备煤项目土建工程施工监理细则(主体工程).doc

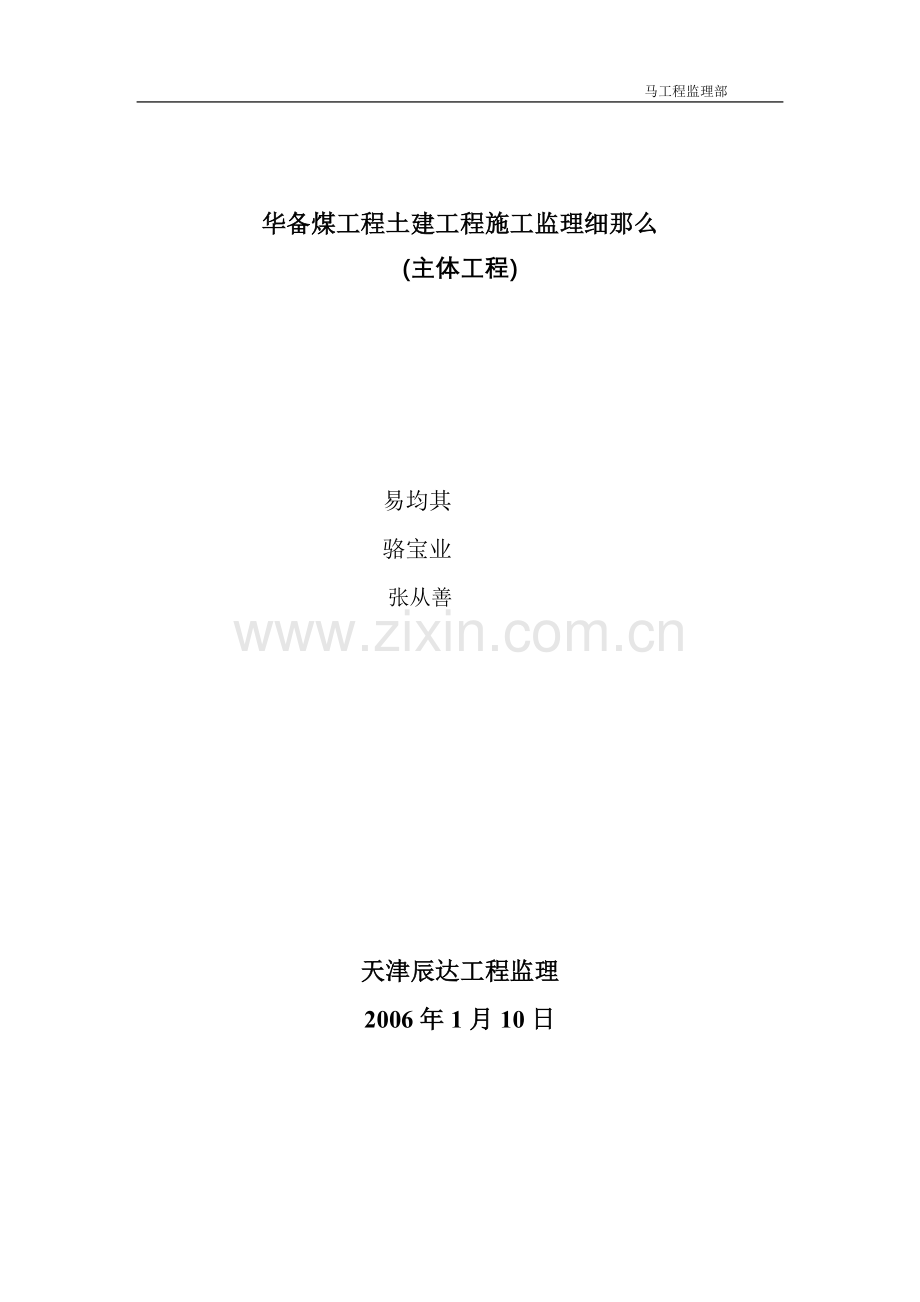

华备煤工程土建工程施工监理细那么
(主体工程)

易均其
骆宝业
　　　　　　　　　　 张从善

天津辰达工程监理
2006年1月10日

目 录

1、编制目的
2、编制根据
3、建筑工程执行的主要和
4、施工准备阶段的监理工作
5、施工阶段监理施行细那么
6、工程质量验收监理工作

土建工程施工监理细那么(主体工程)

1、 编制目的〔见根底工程〕
2、 编制根据〔见根底工程〕
3、 建筑工程执行的主要和
1〕混凝土构造工程施工质量验收 GB50204－2002
2〕钢构造工程施工质量验收 GB50205－2001
3〕砌体工程施工质量验收 GB50203－2002
4〕混凝土小型空心砌块建筑技术规程 JGJ／T14－95
5〕建筑地面工程施工质量验收GB50209－2002
6〕组合钢模板技术 GB50214－2001
7〕钢筋焊接及验收规程 JGJ18－96
8〕建筑钢构造焊接规程 JGJ81－91
9〕钢构造高强度螺栓连接的设计、施工及验收规程 JGJ82－91
10〕普通混凝土配合比设计规程 JGJ55－2000
11〕砌筑砂浆配合比设计规程 JGJ98－2000
12〕混凝土泵送技术规程 JGJ／T10－95
13〕建筑工程冬施工规程 JGJ104－97
14〕建筑工程施工质量验收统一 GB50300－2001
15〕建筑防腐蚀工程质量检验评定 GB50224－95
16〕混凝土质量控制 GB501－92
17〕混凝土强度检验评定 GBJ107－87
18〕建筑施工平安检查 JGJ59－99
19〕砌体工程现场检测技术 GB／T50315－2000
20〕建筑施工高处作业平安技术 JGJ80－91
21〕建筑施工扣件式钢脚手架平安技术规程 JGJ130－2001
22〕建筑机械使用平安技术规程 JGJ33－2001
23〕建筑工程施工现场供用电平安 GB50104－93
4、施工准备阶段的监理工作〔见根底工程〕
5、施工阶段监理施行细那么

项 目
控 制 内 容
控 制 要 素
模板工程
〔见根底工程〕
〔见根底工程〕
钢筋工程
〔见根底工程〕
〔见根底工程〕
砼工程
〔见根底工程〕
〔见根底工程〕
√砌筑砂浆
1、 水泥质量

2、 用砂质量
3、 砂浆试块
对强度等级、安定性进展复验。并按其结果使用。
①不得含有有害杂物 ②含泥量不能超标
①试块不得少于3组 ②砂浆强度应以养护龄为28d的试块抗压试验结果为准。

√砖砌体工程
1、 砖的强度等级 现场抽检
2、 程度灰缝砂浆饱满度
3、 转角处和交接处应同时砌筑

4、 位置允许偏向
5、 垂直度允许偏向

6、根底顶面和楼面标高允许偏向
7、外表平整度允许偏向

8、门窗洞口高度允许偏向
9、外墙上下窗口偏移允许偏向
10、程度灰缝平直度允许偏向
符合设计要求
不小于80％〔百格网检查〕
①严禁不可靠措施的内外墙分砌施工
②对必须留置的临时连续处应砌成斜搓斜搓程度长度不应小于高度的2／3。
轴线位置偏移 10mm
①每层 5 mm
②全高 ≤10m 10mm
>10m 20mm
±15mm
①清水墙、柱 5mm
②混水墙、柱 8mm
±5mm
20mm
①清水墙 7mm
②混水墙 10mm

√砼砌块
砌体工程
1、砌块强度等级 进场抽验
2、灰缝砂浆饱满度 按净面积计算

3、转角处和交接处应同时砌筑
4、 轴线偏移和垂直度偏向
5、 程度灰缝厚度和竖向灰缝宽度
6、墙体一般尺寸允许偏向
符合设计要求
①程度不小于90％
②竖向不小于80％
③不得出瞎缝、透明缝
控制要素要求同砖砌体
同砖砌体
宜为10mm,但不应大于12mm, 不应
小于8mm。
同砖砌体
石砌体工程
〔仅根底工程使用〕
注：通用

1、石材强度等级及外观质量

2、灰缝厚度

3、根底砌筑要求

4、砌筑毛石挡土墙要求

5、砂浆饱满度
6、 轴线位置允许偏向

7、 墙面垂直度允许偏向
8、 一般尺寸允许偏向
9、
10、
9、外表平整度

①强度等级应符合设计要求
②石材质地坚实,无风化剥落和裂纹
毛、粗石砌体不大于20mm细石砌体不大于5mm
第一皮石块①毛石应座浆并大面朝下
②料石应用丁砌层座浆砌筑。
①每3～4皮应找平一次 ②外露面灰缝厚度不得大于40mm ③泄水孔应均匀设置④挡土墙内侧回填土必须分层夯实。
不应小于80％
①毛石砌体：15～20mm
②料石砌体：10～15mm
①每层7～20mm ②全高20～30mm
①根底和墙砌体顶面标高：±10～25mm②砌体厚度：根底＋15～＋30mm； 墙＋20～－5mm
根底无要求；墙15～20mm。
配筋砌体工程〔注：通用〕
1、 构造柱施工要求

2、锚固筋要求

3、构造柱位置及垂直度允许偏向

4、 灰缝内钢筋的防腐要求

①砼浇筑前将砌体留槎和模板浇水潮湿将模板内杂物清理干净 ②结合面处适当浇注水泥砂浆 ③振捣时防止触碰墙体。
①程度灰缝中钢筋长度不宜小于50d
②钢筋搭接长度不应小于55d
③钢筋的品种规格和质量应符合设计要求。
①柱中心线位移 10mm
②柱层间错位 8mm
③柱垂直度：每层10mm ,全高15～20mm潮湿环境或有化学侵蚀性环境中应采取防腐措施。

√钢构造制作及安装工程
1、 母材要求

2、焊接材料要求
①检查质量合格证明、中文标志及检测。
②对以下以下之一的进展抽检复验：
国外进口钢材;
板厚等于或大于40mm;
构造平安等级为一级用于大跨度构件的钢材；
设计有复试要求的；
对质量有疑心的。
③外观锈蚀情况检查。
④端边处的分层、夹渣检验。
①检查质量合格证明、检测。
②检验焊剂、焊接材料与母材的匹配性。
③检查焊条药皮缺陷、焊剂潮结情况。
④焊钉及焊接瓷环检验。

√钢构造制作及安装
工程

2、 连接用紧固件要求

3、 焊工要求

4、 构件组装要求

5、多层及高层安装要求
①大六角头扭剪型高强螺栓的质量合格证明、检测；复检。
②扭剪型高强螺栓的设计等级的匹配性。
③扭剪型高强螺栓的连接副扭矩系数、摩擦面的抗滑移系数见证、取样、复试。
④检验扭矩扳手初拧、终拧标定记录。
⑤抽检初拧到终拧的间隔时间及操作。
①检查焊接工艺评定。
②检查资质证件及相应确认的资质要求范围；证件的有效年限。
③检查上岗人员的生理缺陷。如血压高。
④现场施焊观感效果及缺陷检验。
① 构件进场后的资料及实物几何尺寸检验。〔含运输造成的影响〕
② 偏向的实测、实量抽检。
③ 端部洗平及焊口坡口。
④ 开孔定位尺寸。
⑤ 除锈或防锈后的保护。
⑥ 构件的预拼装检验。
① 审查安装方案。
② 检查进场的焊接连接、紧固件连接、制作等的分项工程验收合格证件。
③ 复核定位轴线、标高、地脚螺栓的规格、位置。
④ 检查杯口尺寸和允许偏向杯底座浆或垫板情况。
⑤ 螺栓扣的保护。
⑥ 检验安装时的允许偏向重点是垂直度、整体平面弯曲的允许偏向。
⑦ 检查临时操作台、梯、栏的平安防护。
⑧ 连接焊缝的允许偏向。
⑨ 安装后的构件损伤状况。
⑩ 现场焊缝探伤〔〕检验。

钢构造防锈工程

1、 基层检验要求

2、 材料要求

3、 检验要求
①检查基地有无油脂、污垢、氧化皮、铁锈、原带旧油漆涂层情况。
①质量证明。
②性质、适用范围及适用温度条件。
①厚度及涂刷遍数检查。
②外表保护。
③均匀度检验。
④必要时进展附着力检测。

设备根底

1、实验要求

2、定位要求

3、保护要求
①母材质量证明书、检测、复试。
①核实定位线、标高。
②预留孔定位、数量、直径、深度。
③预埋件定位、数量、规格。
④预埋螺栓定位、预埋深度、外露长度和固定情况。
⑤平整度检测。
①螺扣防锈保护、螺纹保护。
②防止杂物进孔。。

6、工程质量验收监理工作
6.1检验批及分项工程由监理工程师〔建立工程技术负责人〕组织施工工程专业质量〔技术〕负责人等进展验收。
形成检验批质量验收记录和分项工程质量验收记录两种表格。
1〕检验批质量验收记录由施工工程专业质量检查员填写监理工程师〔建立工程专业技术负责人〕组织工程专业质量检查员等级进展验收并按表中工程做好记录。
2〕分项工程质量应由监理工程师〔建立工程专业技术负责人〕组织工程专业技术负责人等进展验收并按表中工程做好记录。
检验批合格质量应符合以下规定：
1〕主控工程和一般工程的质量经抽样检验合格。
2〕具有完好的施工操作根据、质量检查记录。
分项工程质量验收合格应符合以下规定：
1〕分项工程所含的检验批均应符合合格质量的规定。
2〕分项工程所含的检验批的质量验收记录应完好。
6.2分部工程应由总监理工程师〔建立工程负责人〕组织施工工程负责人和技术、质量负责人等进展验收；地基与根底、主体构造分部工程的勘察设计工程工程负责人和施工技术、质量部门负责人也应参加相关分部工程验收。
形成分部〔子分部〕工程质量验收记录表。
分部〔子分部〕工程质量验收合格应符合以下规定：
1〕分部〔子分部〕工程所含分项工程的质量均应验收合格。
2〕质量控制资料应完好。
3〕地基与根底、主体构造和设备安装等分部工程有关平安及功能的检验和抽样检测结果应符合有关规定。
4） 观感质量验收应符合要求。
6.3工程完工后施工应自行组织有关人员进展检查评定并向建立提交工程验收。
建立收到工程验收后应由建立〔工程〕负责人组织施工、设计、监理等〔工程〕负责人进展工程验收。
形成工程质量开工验收记录、工程质量控制资料检查记录、工程平安和功能检验资料核查及主要功能抽查记录、工程观感质量检查记录。工程质量开工验收记录由施工填写验收结由监理〔建立〕填写综合验收结由参加验收各方共同商定建立填写。
工程质量验收合格应符合以下规定：
1〕工程所含分部工程质量均应验收合格。
2〕质量控制资料应完好。
3〕工程所含分部工程有关平安和功能的检测资料应完好。
4〕主要功能工程的抽查结果应符合相关专业质量验收的规定。
5〕观感质量验收应符合要求。
