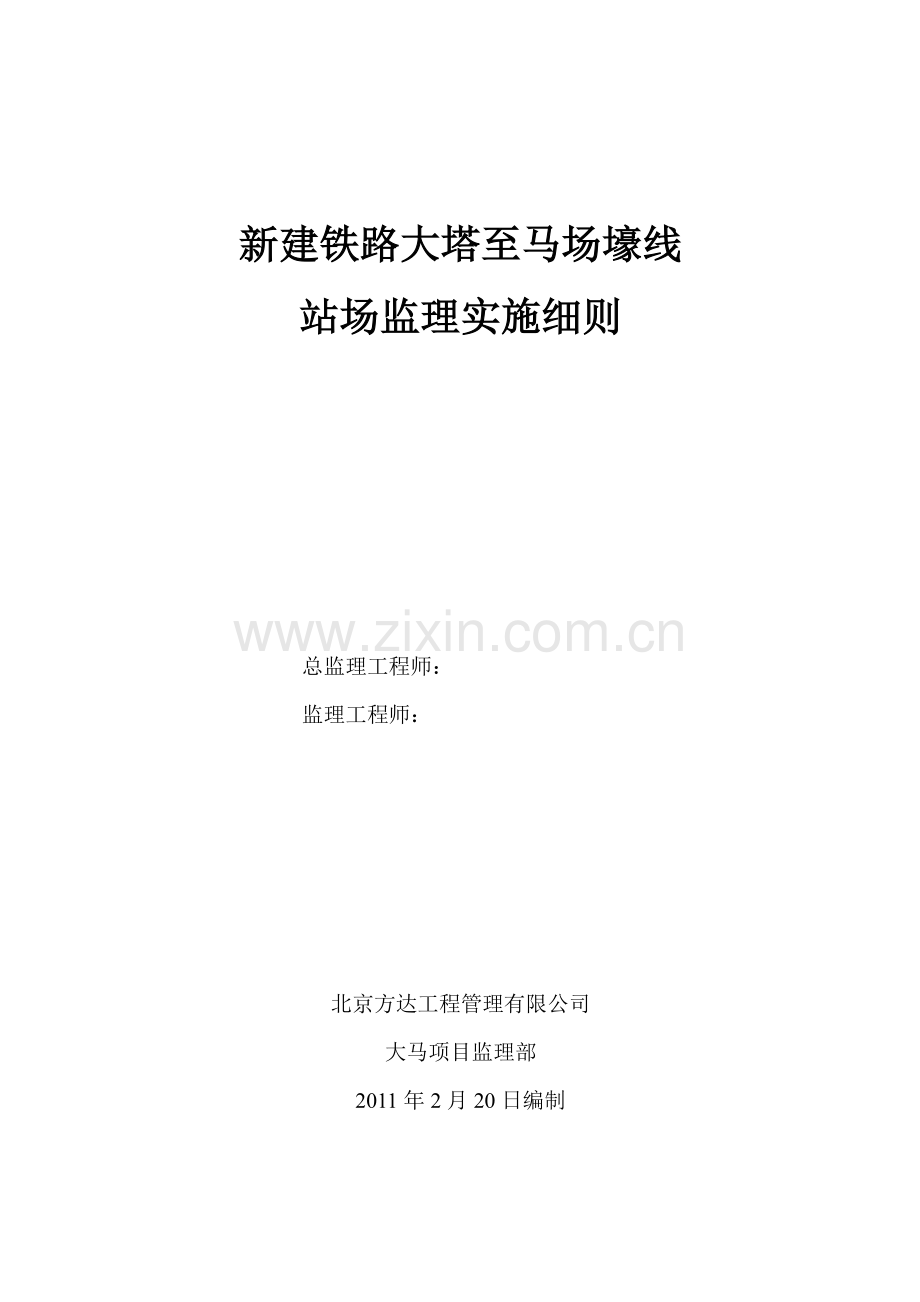

新建铁路大塔至马场壕线站场监理实施细则.doc

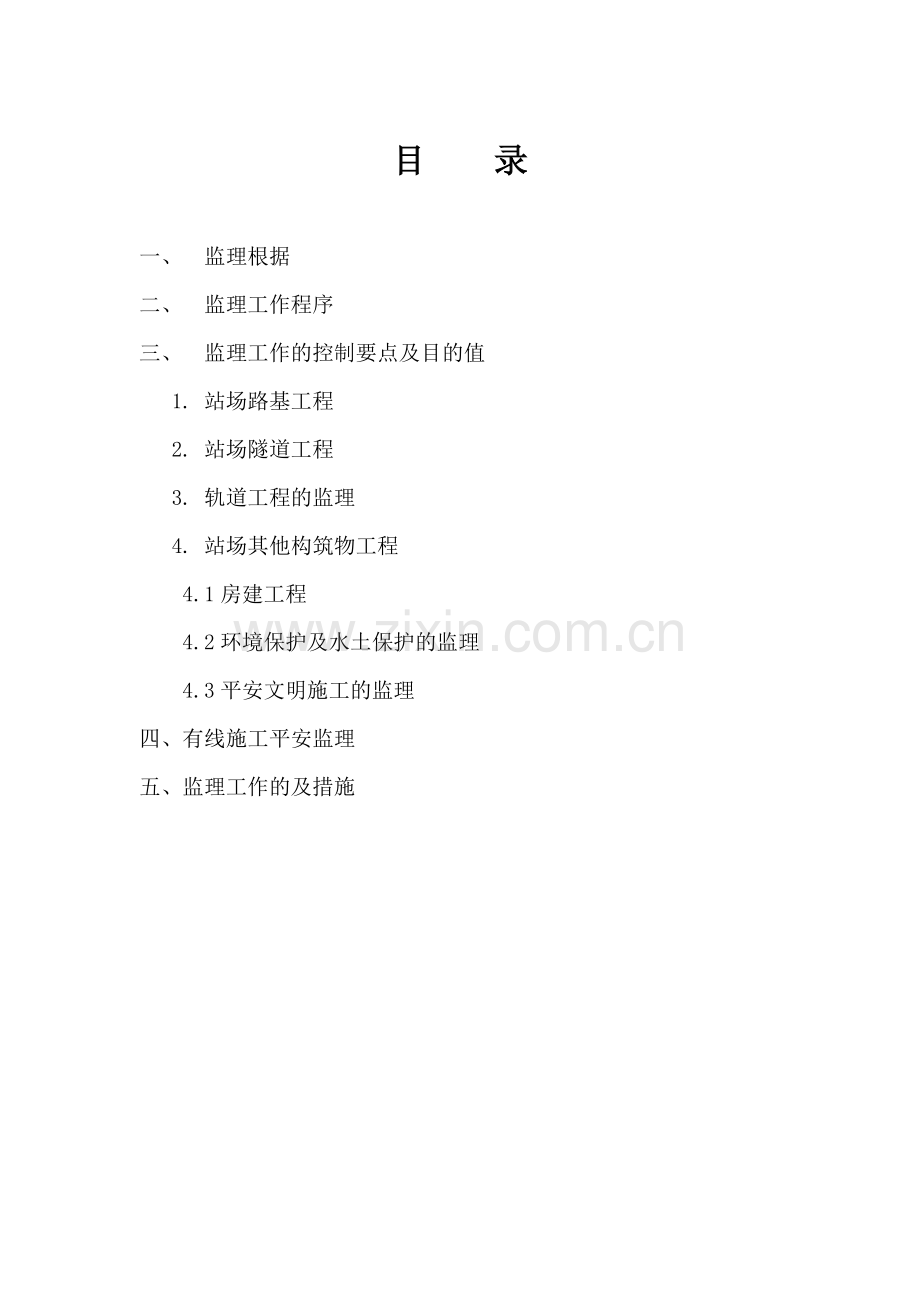

目 录

一、 监理根据
二、 监理工作程序
三、 监理工作的控制要点及目的值
1. 站场路基工程
2. 站场隧道工程
3. 轨道工程的监理
4. 站场其他构筑物工程
4.1房建工程
4.2环境保护及水土保护的监理
4.3平安文明施工的监理
四、有线施工平安监理
五、监理工作的及措施

一、 监理根据：
1. ?铁路混凝土及砌体工程施工验收?〔TB10424—2003〕。
2. ?铁路轨道工程施工质量验收?〔TB10413—2003〕。
3. ?铁路路基工程施工质量验收?〔TB10414—2003〕。
4. ?铁路给水排水工程施工质量验收?〔TB10422—2003〕。
5. ?铁路站场工程施工质量验收?〔TB10423—2003〕。
6. 委托监理合同承包商与业主签订的施工合同。
7. 本工程相关的设计。
8. 该工程已批准的监理规划及施工组织设计。
9. 相关的有关的法律、法规等。
工程概况：
新建大马线路铁路工标工程为单线铁路工程位于内蒙古鄂尔
多斯境内横穿达拉特旗新路是由新包铁路大塔站疏解引出向东北树林召隧道行经三响梁工业园区而后转向东南前行沿乌兰格尔煤田跨壕庆河向东依次跨哈什拉川、本哈尔河、柳沟河经马场壕乡到大马场壕矿区正线全长58.938km大塔站下行疏解线长4.343km总9.05亿。
本工程建立是鄂尔多斯沿河铁路勘察设计是兰州
铁道设计院监理是北京方达监理施工是中铁电气化集团。
沿线不良地质的发育特征与地质环境、地形地貌、气候条件以类工程活动的影响等因素亲相关。该区不良地质类型与地貌特征十清楚显主要表现为沙漠区的风沙、液化与丘陵区的坡面溜坍以及压覆矿藏。
线路所经区域风沙分布范围较大其覆盖厚度随地形地貌条件的差异变化明显。线路通过区域地表多为固定沙丘、沙地部分地段分布半固定沙丘、流动沙丘。
坡面溜坍主要分布在低山区丘陵地区基岩面坡度较陡处上覆盖有第四系覆盖层地段地形起伏较大沟谷发育地表风积沙及基岩全风化层易发生坡面溜坍。
线路所经范围内特殊岩土主要为膨胀岩及膨胀土。这些特殊岩土对路基挖方边坡的稳定有影响线路假设以挖方通过地下水发育的膨胀岩地段应以浅挖方式为主并采取必要的档护措施。
线路经过地区受地貌单元、底层岩性等因素的控制与影响地下水赋存条件各不一样其类型主要分为沙漠区的孔隙潜水及低山丘陵区基岩裂隙水。大部分地段对混凝土及其构造无侵蚀性部分地段具有H2型硫酸盐侵蚀性。
二、 监理工作程序
1. 质量控制程序流程图
监理
控制内容
施工

检查
质量保证体系
建立

创优规划
工序理
自检制度
组织机构

监控
质量 控制
自控

检查到场材料 检查到场设备配件 审核使用材料 审核设计变更 检查隐蔽工程 预防质量事故 检查质控资料 组织检查创优工程 检查试验

申请
质量 核定
核定

2. 工程质量控制程序框图
〔施工〕

开工准备
施工质保体系
设计技术交底
分包资格复印
编制施工组织设计
落实设备人员到场情况
材料到场情况及材料实验
填写开工申请表

〔施工〕

整改

〔监理工程师〕
审核开工条件

审核结果
不合格

合格
〔总监理工程师〕
下达开工

各道工序〔分项工程〕施工

〔施工〕

施工进展各分项〔隐蔽〕工程自检

自检结果
整改

填写分项(隐蔽)工程

报检合格报监理验收

试验中心检查

监理工程师
现场抽检
监理工程师

检查结果

填写分项(隐蔽)工程

〔监理工程师〕

分部工程查

〔施工〕
填写分部工程验收

①

检查
现场检查

〔监理工程师〕

〔监理工程师〕

整改
检查结果
不合格

合格
签证分部工程质量评定等级
〔监理工程师〕

工程完成

填写工程初验申请书

整改
〔施工〕

实测实量
内业资料检查
外观检查

监理工程师

监理工程师

监理工程师

检查结果
不合格
合格
填写工程质量评定表

〔监理工程师〕

3. 工序交接检验程序图

返修
上道工序施工完毕

施工自检

不合格

上道工序施工完毕

试验室检验
现场检查

确认
不合格

合格
监理工程师签署质量证

合格
允许进展下道工序

4. 隐蔽及分部、分项工程签认程序框图

施工

隐蔽工程及分布、分项工程验收签认完成

分部、分项工程质量自评合格
质量保证资料齐全

填写表格报监理审核

监理工程师

检查分部、分项工程是否合格
审核质量保证资料
检查隐蔽工程分部
分项工程是否完成

签发不合格证书表格
签发工程检验认可表格

5. 工程主要材料、设备质量控制程序框图
施工
监理
消费厂家
控制内容

提供
由订货按规定依法处理退货或索赔
审核
根据批准的设计及用料方案按品种、规格、数量、工要求签订的订购合同
不合格

合格
审核

提供

随材料、设备运入工地的出厂合格证和按规定应补做的试、化验单
不合格

合格
抽验
由监理确认的试验室或监理委托的试验室对主要材料、构件、设备进展抽验
不合格
参加

允许使用并将有关出厂合格证试〔化〕验单按规定纳入开工存入
合格
检查确认
保使用

6. 工程质量缺陷处理程序框图
施工

一般质量事故
严重质量事故

按工程建立质量事故和调查程序执行
建立参加
监理参办

施工填报工程质量事故单表格

质量事故阐述

设计和施工制定事故处理方案

监理签发工地表格并催促施行

施工按方案组织施行
监理进展质量验评

三、 监理工作的控制要点及目的值
1. 站场路基工程
1) 监理工程审查站场路基施工方案重点审查取〔弃〕土方案及防止水土流失、控制噪音和扬尘污染的措施。
2) 站场路基质量控制钢筋混凝土与砌体工程质量控制应分别符合路基工程?验收?及铁路钢筋混凝土与砌体工程?验收?中的有关规定。
3) 对排水工程所用原材料〔水泥、砂、石、钢筋、道〕进展进场验收其规格、质量应符合设计要求、验收合格证、进场复验。
4) 检查排水各分项工程的中心位置、高程、构造尺寸、坡度等允许偏向工程其允许偏向值应符合设计要求和验收的要求。
5) 排水盲沟道的质量控制要点检查井及沉淀井、水沟质量控制要点跌水与急流槽质量控制要点渗水池质量控制要点均应符合设计和?铁路站场工程施工质量验收?的有关规定。
2. 站场道路工程
1) 检查施工对填料种类和含水率测定并确定摊铺碾压工艺进展评估以确定适宜的施工工艺。
2) 监理工程跟踪检查分层填筑的厚度、摊铺、压实设备和施工工艺重点加强对路基质量控制要点的各项监控。
3) 对路面基层〔垫层〕的各项质量控制要点在进展检查包括：路基检查验收合格后才能批准路面工程开工基层工程的各项原材料及土工工程试验审查施工技术方案及施工工艺及其参数。
4) 重点检查基层的铺筑压实度检查基层的高程、厚度、宽度、横坡度、平整度见证取样检测无结合料底基层的弯沉值或有结合料底基层的抗压强度试验。
5) 监理工程师审查面层的施工方案重点审查各项工艺参数对面层所用的原材料进展进场检验。
6) 对水泥混凝土路面沥青混凝土面层沥青碎石面层沥青贯入试路面面层等各项工程的质量控制要点按?铁路站场工程质量验收?的有关规定进展检查。
7) 对于过道铺面道路设施路标道路护栏等各项工程的质量控制要点按?铁路站场工程施工质量验收?的有关规定进展检查。
3. 站台、站场其他构筑物工程
按照?铁路站场工程施工质量验收?的有关规定并结合路基、房建等验收进展相关的检查验收。
4. 轨道工程
1) 监理工程师要严格审批承包人的施工组织设计和开工对承包人的施工准备工作进展复核符合要求后由总监理工程师下达开工应特别注意审查既有施工保障运营平安的防范措施及方案。
2) 监理工程师应对使用的钢轨、道岔、轨枕及各种连接零件等厂制检验合格证并检查进场材料的质量和承包人的储存场地是否满足设计和要求。
3) 检查承包人施工所用的道渣、碎石和砂等材料的物理力学指标试验是否符合要求道渣材料质量应符合?铁路道床底碴?〔TB/T2097〕及?铁路碎石道碴?〔TB/T20210〕的有关规定严格按?铁路轨道工程施工质量验收?规定的频率对道碴进展试验检测。
4) 检查轨枕铺设数量是否符合设计要求轨枕间距是否符合要求监理工程师应重点检查承包人钢轨的铺设和轨道几何尺寸是否符合要求。
5) 监理工程师应检查或抽查轨枕螺栓、锚固及其安装情况螺栓锚固后的抗拔力应满足要求每个螺栓安装质量达标。
6) 严格遵守和人开通速度的规定和有关技术监视检查承包人在铺碴整道、无碴道床、轨道质量验收等方面落实情况保证开通速度符合规定。
7) 严格按设计要求施工道床本工程为运煤专线设计速度为120km/h采用一级碎石道渣非渗水土路基地铺设双层道床厚50cm其中面渣后30cm,底渣厚20cm；岩质硬石路基渗水土路基桥上隧道地段铺设单层碎石道床厚35cm道床顶面与轨枕中部平齐宽度3.40m 肩使用碎石道渣堆高15cm,道床边坡率1:1.75。
4.1房建工程
1.土建工程监理重点
1) 根底工程施工时应仔细对照地质资料每个根底均执行旁站程序出现与图纸不符或异常现象及时联络有关各方或采取有效措施以保证根底的质量和耐久性。
2) 主题工程施工应控制好钢筋、混凝土、模板、砌体四大项的质量严格执行设计和施工的要求对混凝土浇筑及关键特殊部位进展旁站监理要采用商品混凝土或进场的各类原材料和设备、人员、厂家进展严格质量控制涉及要求的试块、材料、半成品、钢筋连接等严格实行见证取样程序。
3) 装饰工程采取集检查首先审核各类材料、半成品、成品的质量满足的要求及满足环保要求同时注重房屋最终的点、线、面观感和各部位内在质量。
4) 屋面工程对工序质量层层检查做到排水畅通、无渗漏、空鼓等现象。
5) 严协调室外工程及各专业工程的穿插和配合做到工序检查到位交接合理组织流水施工畅通。
6) 严格执行房建工程的三大验收〔根底构造验收、主题构造验收、开工验收〕程序贯彻执行的强迫性及验收。
2.给排水、消防、采暖通风、空调工程监理要点
1) 材件、道附件、阀门、洁具及消防器具的外观检查及时对照各项技术前得检验等。
2) 安装位置坐标标高坡向垂直度平直度固定程度施工过程中的检查、阀门、散热器组对单体试验检验。
3) 系统强度和严性试验及旁站检查。
4) 系统功能性试验及调试。
5) 各种设备的开箱检查。
3.电力工程监理重点
1) 按设计及施工要求对进场的材料和设备严格把关规格不符或质量不够的严禁安装。
2) 对隐蔽工程实行旁站监理重点是电缆敷设、防雷接地系统、电缆暗敷设及测量接地电阻值等。
3) 查验主要材料设备的出厂合格证及试验单安装前进展复试。
4) 电源线、母线、开关、插座安装时必须按规定相序和相位进展。
4.2环境保护及水土保持的监理
按照有关法律法规和环境评估的要求现场核对设计对工程的环保、水保设计措施是否到位是否合理发现问题及时提出和敦促设计补充、完善和修改环保水保设计方案和措施。检查承包人建立健全环保水保体系认真履行环保水保工程措施落实效果的监视理抓好落实工作监视承包人的废水、弃碴、泥浆以及各类工程垃圾等的排放和植被的回复工作特别重视临时工程的施工过程对环境的影响确保本标段环境和水土得到保护和保持。
1) 水土保持严格按设计要求监视施工按设计采用取、弃土点监视施工在消费和生活中少破坏既有植被和沟、渠、河道力争在开工后不影响原有的水保环境。
2) 废水、废气、噪音、粉尘的污染一方面要教育施工在施工过程中加强环保意识将施工消费中消费的污染降低到最小限度；另一方面加强污源的检查和控制控制或消灭污染源。
3) 植被：在施工消费过程中要通过控制施工组织和施工消费使弃土、弃碴尽量集中少破坏植被对不得已而破坏的植被要催促施工加以及时修补和有效利用。
4) 水资源的保护：一是要监视施工在消费和生活中远离水资源；二是要严格规定消费和生活所产生的污水、垃圾等的排放点制止其污染水资源。在施工消费中要注意水资源的合理利用地表土壤尽量少破坏因施工需要被破坏的施工完成后要开垦或者恢复其植被。
5) 弃土及弃碴：
工程弃土及弃碴应尽量加以有效利用根据设计要求设挡墙少占耕地及沟渠沟渠被占后必须保证沟渠水汽通常不被冲刷。弃土顶面平整、复垦。
4.3平安文明施工的监理
1) 严格执行?平安消费法?和?建立工程平安消费理?坚持“平安第一、防范为主〞的方针实行平安文明消费综合治理要求承包商层层签字平安责任书坚决制止“三违〞即违章指挥、违章作业、违背劳动法律行为形成齐抓共群防群治的理场面进步全员平安意识。
2) 坚持“消费必须平安〞的原那么催促承包商建立平安文明理小组设专职平安文明检查员施工中自上而下形成平安文明消费体系监理工程师要进展定检查和不定抽查平安、文明消费的执行情况总监理工程师是平安文明消费第一责任人监理工程师在平安方面直接向总监理汇报并对工程的进展有一票否决权即平安平安消费措施不当或不到位平安员不到岗等情况下监理工程师有权要求承包人就平安方面停工整改确保施工平安。
3) 增加必要的劳动保护和平安防护措施保证施工人员安康与平安作业地段照明必须使用平安变压器照明灯光要充足均匀在主要交通要到及高压变电站等重要地点应设置事故照明灯另外应特别注意遵守电工平安作业规程确保用电平安施工作业中的主要工序必须由专业人员进展操作上岗前要进展有针对性平安教育平安检查按规定穿戴劳动保护用品严格执行操作规程要求施工平安员必须到岗。
4) 施工废弃物、废渣、废土根底施工时水泥浆等要按规定位置弃不得造成污染环境等现象施工中和完成后要做好水土保持工作。
5) 施工中严格按照消防有关规定进展装备足够的消防设备及器材。
6) 施工完毕开工交验时要整理好现场做到文明整洁营造优美环境。
7) 搞好监理站和监理分站的人身、车辆、卫生防疫、防火、防盗、财务与办公设施理等的平安工作。
8) 经常检查施工平安防护措施的落实情况建立平安检查台账对检查现的问题应催促施工进展整改对违章蛮干的施工有权责其停工整改。
9) 参加各类质量、行车等平安事故的调查分析和处理。
10) 其他平安方面监理工程师按照有关规定进展执行。
四、 既有线施工平安监理
新建大马铁路DSK1+725段疏解线大塔中桥至合同沟特大桥
DSK2+863段工程与跨越老包铁路施工有关。在施工设计有大桥、路基、轨道等有关。目前老包铁路正在运行中因此行车平安问题不容无视必须将确保既有线行车平安和施工平安放在重要的地位为了维护既有线行车平安同时保证施工的顺利进展监理部、监理组要加大控制力度与施工共同努力实现建中心提出的平安目的。
1. 严格监理确保既有线施工与行车平安：
既有线改造施工必须把确保行车平安放在首位坚持“平安第一、预防为首〞的方针。施工要进步全员平安意识严格执行既有线施工的各项规章制度正确制订施工方案落实平安措施精心组织施工监理人员对平安检查要作为监理的重要任务之一布置监理工作时要布置平安对施工进展检查时要同时检查平安总结监理工作时要总结平安监理站针对施工平安非常突出的地点要制订平安检查制度。
2. 严格执行与施工平安有关的规章制度的情况：
施工在既有线上进展的各种施工作业必须严格执行公布?技术?、?工务施工平安规那么?、?铁路营业线施工平安理规定?呼铁营业线施工平安的各项规章制度的规定和各种平安措施监理应严格要求施工强化平安保证体系建立健全各级各工种平安消费责任制和岗位责任制各级施工人员应明确各自的平安责任严格执行?技术?和各项平安制度的规定。
3. 严格执行施工申报审批制度：
凡影响既有线平安的施工监理应催促施工认真做好施工组织方案为配合好施工与运输的协调工作各施工要提早对各标段内的封闭和慢行施工做好安排制订总体方案其施工要点方案按有关规定向运输部门申报经批准后纳入月度运输方案组织施行有批准方案有封锁设好防护和做好施工准备方能施工。
4. 凡涉及工务、电力电化、供电供水相连闭通信设备的施工工程监理方应要求施工与维修双方应签订各类平安协议书明确双方平安责任并由施工将有关方案、平安措施和协议在施工前上报相关主部门同时将平安协议书复印件报送监理施工时监理人员要监视检查施工按设计要求及有关平安规那么规定对既有设施的防护情况确认对既有线设备无影响前方能继续施工。
5. 抓重点严防范杜绝易发事故：
1) 防止挖断既有通信、信电缆。
2) 加强路基并行段和傍填段爆破和挖方作业平安。
3) 严禁并行段人员和极具侵限施工时每班必须设置防护员和平安员进展施工防护。
4) 加强对既有线桥涵锥坡的平安防护对既有锥坡要先防护、后开挖防止既有线路堤坍塌。
5) 做好平交道口的平安监护尽量减少跨线调土如必须跨线时施工应调出监护值班人员并设防护员严禁未经有关部门批准擅自设临时道口。
6) 做好站场施工的各项平安。
五、 监理工作的及措施
1. 严格审核施工上报的施工组织设计〔方案〕。
2. 对站场施工的关键部位及关键工序进展旁站并做好旁站记录。
3. 按照?铁路站场工程施工质量验收?的有关规定对其检验工程进展见证取样及平行检验。
4. 监理人员对正在路基施工的部位或工序进展定及不定的巡查。
