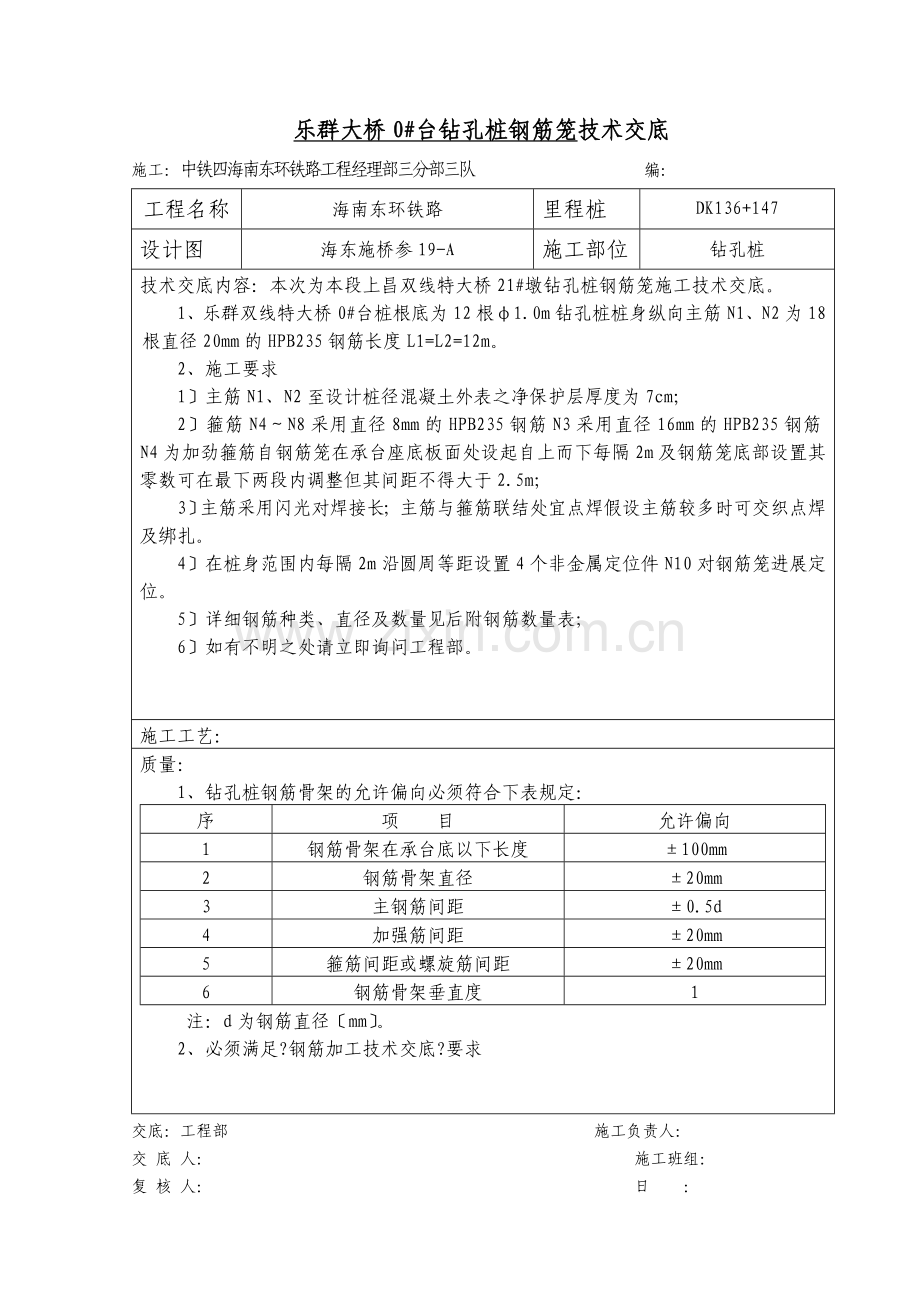

乐群大桥0#台钻孔桩钢筋笼技术交底
施工：中铁四海南东环铁路工程经理部三分部三队 编：
工程名称
海南东环铁路
里程桩
DK136+147
设计图
海东施桥参19-A
施工部位
钻孔桩
技术交底内容：本次为本段上昌双线特大桥21#墩钻孔桩钢筋笼施工技术交底。
1、乐群双线特大桥0#台桩根底为12根φ1.0m钻孔桩桩身纵向主筋N1、N2为18根直径20mm的HPB235钢筋长度L1=L2=12m。
2、施工要求
1〕主筋N1、N2至设计桩径混凝土外表之净保护层厚度为7cm；
2〕箍筋N4～N8采用直径8mm的HPB235钢筋N3采用直径16mm的HPB235钢筋N4为加劲箍筋自钢筋笼在承台座底板面处设起自上而下每隔2m及钢筋笼底部设置其零数可在最下两段内调整但其间距不得大于2.5m；
3〕主筋采用闪光对焊接长；主筋与箍筋联结处宜点焊假设主筋较多时可交织点焊及绑扎。
4〕在桩身范围内每隔2m沿圆周等距设置4个非金属定位件N10对钢筋笼进展定位。
5〕详细钢筋种类、直径及数量见后附钢筋数量表；
6〕如有不明之处请立即询问工程部。

施工工艺：
质量：
1、钻孔桩钢筋骨架的允许偏向必须符合下表规定：
序
项 目
允许偏向
1
钢筋骨架在承台底以下长度
±100mm
2
钢筋骨架直径
±20mm
3
主钢筋间距
±0.5d
4
加强筋间距
±20mm
5
箍筋间距或螺旋筋间距
±20mm
6
钢筋骨架垂直度
1
注：d为钢筋直径〔mm〕。
2、必须满足?钢筋加工技术交底?要求
交底：工程部 施工负责人：
交 底 人： 施工班组：
复 核 人： 日 ：

乐群大桥0#台钻孔桩钢筋笼技术交底
施工：中铁四海南东环铁路工程经理部三分部三队 编：
工程名称
海南东环铁路
里程桩
DK136+147
设计图
海东施桥参19-A
施工部位
钻孔桩

平安方面：
必须满足?钢筋加工技术交底?要求

其它要求：
请严格保护好测量组所放桩位！

附图：
1、 桩身钢筋布置图；
2、 桩身钢筋大样图。

交底：工程部 施工负责人：

交 底 人： 施工班组：

复 核 人： 日 ：
