水电站地下洞室开挖监理实施细则.doc

吉牛水电站地下洞室开挖
监理施行细那么
〔编：HND18/P220-2021-B004〕

湖南水利水电工程监理承包总
吉牛水电站工程监理部
2021年５月１0日

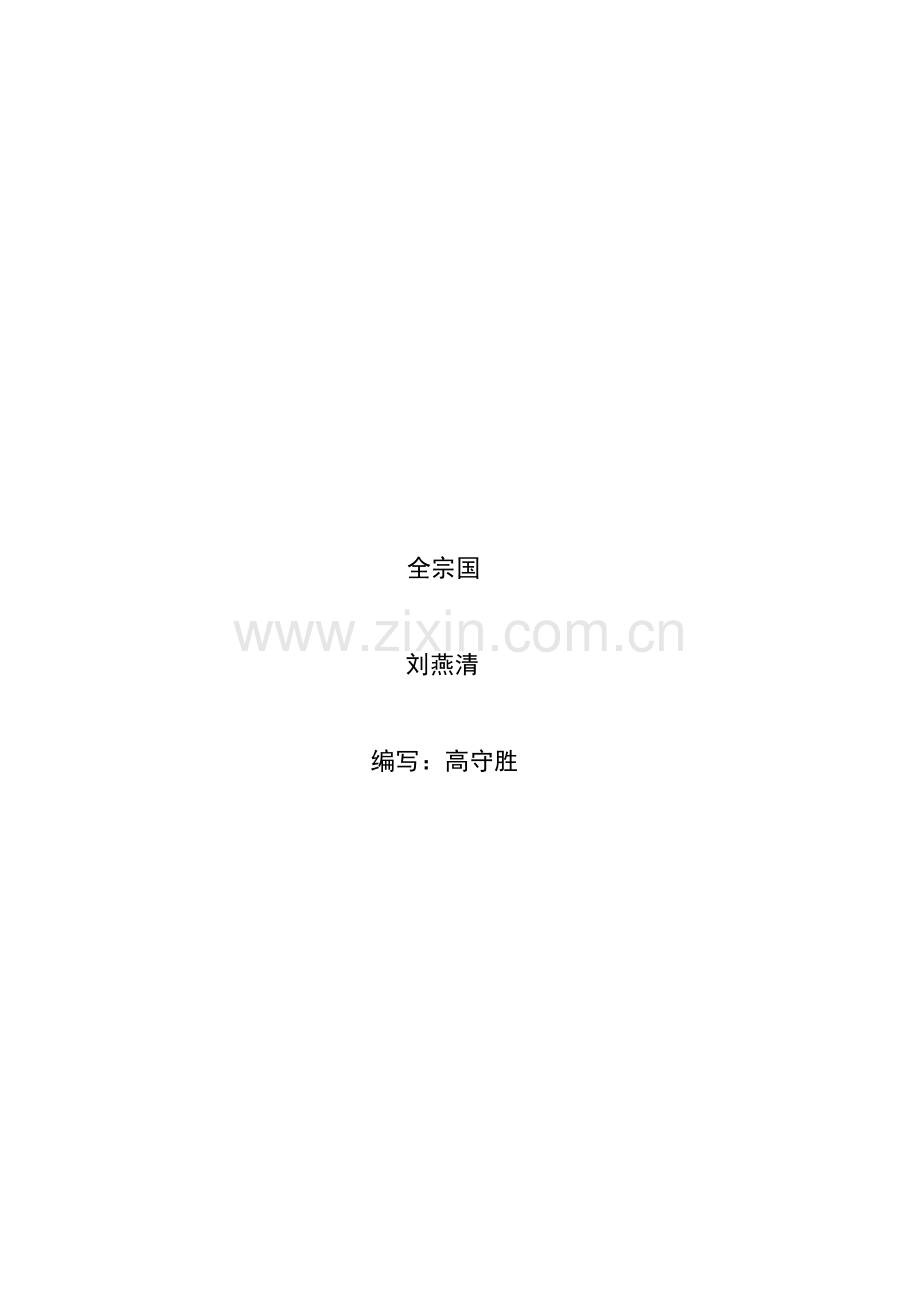

全宗国

刘燕清

编写：高守胜

目 录

1 总那么 3
2 施工准备工作监理 3
3 施工过程监理 6
4 施工质量控制 8
5施工平安控制 10
6 质量检验与工程验收 11
7 其他 13

吉牛水电站
地下洞室开挖监理施行细那么
1 总那么
1.1 本细那么根据?水利水电工程施工地质规程?DL/T5109-1999、?水工建筑物地下开挖工程施工技术?DL/T5099-1999、?水电水利工程施工测量?〔DL/T 5173-2003〕、?水电水利工程爆破施工技术?〔DL/T 5135-2001〕、?爆破平安规程?GB6722-2003、?水工建筑物岩石根底开挖工程施工技术?DL/T53-2007、?水利水电根本建立工程单元工程质量等级评定?〔土建工程〕〔DL/T 5113.1-2005〕、?水电水利工程施工通用平安技术规程?〔DL/T 5370-2007〕、?水电站根本建立工程验收规程?〔DL/T 5123-2000〕、?监理规划?等有关工程规程、及合同有关规定编制。
1.2 本细那么仅适用于本工程隧洞Ⅰ～Ⅳ标主洞及支洞、压力道及调压井标段的洞室开挖的施工监理。
2 施工准备
2.1 施工措施方案
在地下工程开挖前28天承包人应根据施工图纸及本技术条款的有关规定提交一份包括下述内容的施工措施方案报送监理人审批：
(1) 地下工程开挖及施工支洞布置图；
(2) 开挖设备和辅助设施的配置；
(3) 钻孔爆破技术和以及控制超挖的措施；
(4) 出渣、弃渣以及渣料利用措施；
(5) 洞口保护和围岩稳定的支护措施、处理塌方以及防护岩爆的应急措施；
(6) 通风和散烟、除尘及空气监测平安措施；
(7) 照明设施；
(8) 排水措施；
(9) 通信、信和设施；
(10) 施工进度方案及劳动力安排；
(11) 开挖质量和平安保证措施。
2.2钻孔和爆破作业方案
在每项地下工程开工前14天承包人应提交一份该工程工程的钻孔和爆破作业方案报送监理人审批其内容应包括：
(1) 爆破钻孔〔包括掏槽孔〕的布置和参数；
(2) 爆破孔使用的和的类型及装药量；
(3) 爆破系数；
(4) 爆破试验方案和监测；
(5) 本工程各类洞室不同围岩的开挖作业循环；
(6) 材料消耗和劳动力使用方案。
2.3 测量方案 承包人应在现场施工测量施测14天前将有关施工测量技术方案报监理机构批准其内容应包括：
〔1〕贯穿测量技术设计书〔应包括：技术设计方案、施测要求、计算和操作规程〕；
〔2〕测量仪器、设备的配置及技术参数；
〔3〕测量专业人员设置及其资质。
〔4〕、隧洞平面与高程控制网完成后承包人应向监理机构报送以下成果和资料。
①测量仪器率定校正资料；
②施工控制网与勘测设计阶段控制网连接图；
③洞口与地面控制点联测的平差资料及进洞关系平面图；
④控制网测量平差计算成果；
⑤技术总结。
2.4钻孔爆破设计和试验
隧洞工程开工7天前承包人应根据设计、地质条件、施工程度完成必须的钻爆试验和设计并将开挖爆破设计报送监理机构批准。应包括下述内容：
〔1〕掏槽方式；
〔2〕孔网参数及布孔图；
〔3〕排炮循环进尺；
〔4〕单孔装药量及装药构造图；
〔5〕爆破器材、方式、网络及构造图；
〔6〕钻孔爆破工艺、技术要求；
〔7〕爆破平安技术措施；
〔8〕钻爆循环作业方案表；
〔9〕绘制爆破图。
2.5施工观测
隧洞工程开工14天前平安监测承包人应按工程承建合同相关规定结合开挖和地质条件根据工程等级、地形、地貌、围岩条件、施工等确定监测工程、数量选择监测仪器并编制围岩变形观测措施方案报送监理机构批准。措施方案内容应包括：
〔1〕观测布置图；
〔2〕观测内容及技术要求；
〔3〕观测仪器、设备及其性能；
〔4〕观测仪器、设备埋没和保护措施；
〔5〕观测和措施；
〔6〕观测资料整理、分析预报；
〔7〕观测专业人员设置及资质；
〔8〕平安作业措施。
2.6不良地段的施工方案
隧洞工程开挖通过稳定性差或其他特殊地层7天前承包人应根据设计、技术结合现场地质条件和施工程度编制补充施工作业措施方案报送监理机构批准。措施方案应包括：
〔1〕地质条件及围岩稳定性评价；
〔2〕可能发生的不良影响及其预处理措施；
〔3〕特殊的开挖和爆破；
〔4〕特别支护措施；
〔5〕材料和设备配置；
〔6〕平安防范和应急措施；
〔7〕施工进度方案。
2.7平安保护措施
承包人应在工程开工前14天内编制一份工程施工平安措施提交监理人审批其内容应包括平安机构的设置、专职人员的装备以及防火、防、防噪声、防洪、救护、警报、治安、爆破和火工理等的平安措施。
2.8环保措施方案
承包人应在编报施工总布置设计的同时编制一份施工区和生活区的环境保护措施方案报送监理人审批。其内容应包括：
(1) 施工弃渣的利用、堆放和渣场的保护；
(2) 施工场地开挖的边坡保护和水土流失防治措施；
(3) 防止饮用水污染措施；
(4) 施工活动中的噪声、粉尘、废气、废水和废油等的治理措施；
(5) 施工区和生活区的卫生设施以及粪便、垃圾的治理措施；
(6) 完工后的场地清理。
2.9 上述报送连同审签单均一式4份经承包人工程经理〔或其受权代表〕签署并加盖公章后报送。监理机构审批后按合同规定的时间返回承包人二份。审签包括“已审阅〞、“按签审记录执行〞、“按签审记录修改后重新报送〞及“返回重报〞4种。除非承包人接到的审签为“按签审记录修改后重新报送〞否那么承包人可即时向监理机构申请开工答应证。监理机构将于收到承包人申请后24小时内开出相应工程工程的开工答应证。
假如承包人未能按向监理机构报送上述因此而造成施工工延误和其他损失均由承包人承当合同责任。假设承包人在限内未收到监理机构应退回的审签单或可视为已报且同意。
2.10 除非已另行报并经监理工程师特别答应否那么应在洞室开挖质量检测合格、完成必需的地质编录并经业主、设计、监理、施工结合验收签字后方可进展相应部位锚喷支护及混凝土衬砌作业。
3 施工过程监理
〔1〕施工过程中承包人应按照报经批准的施工组织设计、施工措施方案按章作业、文明施工。同时加强质量和技术理作好原始资料的搜集、记录、整理和总结。当发现施工效果不符合设计或技术要求时应及时调整或修订施工组织设计、施工措施方案并报监理机构批准。
〔2〕施工中承包人要随施工进展及时进展测量和校测工作其主要工作包括：
1〕隧洞贯穿符合性校测。
2〕轴线、高程、开挖断面和点位的施工放样。
3〕沿洞轴线每隔3m测绘并提交洞室纵横断面以及纵剖面图做好开挖断面检查、检测工作。
〔3〕为确保工程质量防止造成重大失误和不应有的损失隧洞轴线和重要部位的放样测量成果应及送监理机构检查认证。必要时监理机构可抽测或要求施工在测量监理工程师直接监视下进展对照测量。
〔4〕开挖过程中承包人应主动配合做好地质测绘、编录和平安监〔观〕测等工作并按合同规定注意做好对已埋设监测仪器的保护。
〔5〕施工作业中承包人应按SL378-2007?水工建筑物地下开挖工程施工?“通风与防尘〞的规定及控制做好劳动和平安保护工作确保良好、文明的作业环境。
〔6〕发生塌方等事故时承包人应及时采取应急措施防止事故范围的延伸和扩大记录事故的发生、开展过程和处理经过并立即监理机构。同时会同设计、地质人员和监理工程师查明原因及时提出处理措施报监理机构批准后执行。
〔7〕施工现地质条件与设计不符时承包人应及时向监理机构会同业主、设计、地质人员和监理工程师研究并提出处理措施报监理机构批准后执行。
〔8〕当承包人由于各种原因需要修改已报经监理机构批准的施工措施方案并致使施工技术条件发生了本质性变化时承包人应于此类修改措施方案施行的7天前报监理机构批准。
〔9〕承包人应每周、月定召开消费会检查本周、月消费方案完成情况、分析未完成方案的原因和研究解决措施并安排好下周、下月消费方案确保工程施工按预定施工进度平衡进展。
〔10〕当施工进度拖延或爆破作业效果不满足进度要求时监理工程师有权要求承包人调整施工作业方案或爆破参数并重新报监理机构批准。
〔11〕施工过程中承包人不按批准的施工措施方案施工或违背有关平安和施工技术规程、、环境和劳动保护或未按规定的道路、区域出渣、弃渣或出现重大平安、质量事故等监理工程师有权分别采取口头违规警告、书面违规警告、监理直至指返工、停工整顿等方式予以制止。由此而造成的经济损失和施工延误由承包人承当合同责任。
〔12〕开挖过程中承包人应做好开挖、支护原始记录并于次月5日前向监理机构报送包括下述内容的当月施工月报：
1〕施工；
2〕循环时间、进尺与钻爆效率；
3〕投人劳动力、设备和材料消耗量；
4〕主要机械设备消费效率；
5〕施行的支护详图〔包括锚杆、预应力锚索及钢筋网喷混凝土、喷钢纤维混凝土厚度和范围钢支撑的形式和间距等〕；
6〕围岩变形监测成果；
7〕塌方和其他事故处理；
8〕地下水引排措施及效果；
9〕其他重大问题及处理措施；
10〕原材料、中间质量检测、已完单元工程质量检验情况；
11〕合同支付情况；
12〕施工过程中违规、违约情况。
〔13〕除非另行报经监理机构批准否那么应在上一工序经监理工程师质量检验合格后方可进展下一工序施工。监理工程师的质量检验均应在承包人的三级自检合格根底上进展且不减轻承包人应承当的任何合同责任。
4 施工质量控制
〔1〕承包人应坚持“平安消费、〞的方针健全质量保证体系加强质量理。地下洞室施工过程中坚持“四员〞〔质检员、施工员、平安员、调度员〕到位和三级自检制度确保工程质量。对出现的施工质量与平安事故应及时向监理机构并本着“三不放过〞的原那么认真处理。
〔2〕洞口开挖中要注意以下事项：
1〕应对地下洞室洞口岩体稳定性进展分析确定开挖；
2〕削坡应自上而下进展严禁上、下层垂直作业。进洞前应做好开挖及其影响范围内的危石清理和坡顶排水按设计要求进展边坡加固；
3〕地下洞室洞口可设置防护棚。必要时应在洞脸上部加设挡石栅栏。洞口开挖时对周围岩体应尽量减少扰动；洞口削坡开挖应自上而下进展严禁上下垂直作业。应做好危石清理、坡面加固、马道开挖及排水等工作；当洞口处岩体软弱、破碎成洞条件差时应首先进展超前加固和支护再进展洞口开挖；
4〕地下洞室进口施工宜避开降水和融雪。进洞前应完成洞口排水系统并对洞脸岩体进展鉴定确认稳定后方可开挖洞口；

〔3〕开挖过程中应严格控制隧洞方向、中心线和高程。每次爆破后均应进展断面规格检查发现不符合设计要求应及时处理。除非设计另有规定否那么规格检查应符合以下精度要求：
1〕开挖放样误差一般不大于l0cm；
2〕开挖断面测量相对于中线的误差不大于5cm；
3〕施测断面间距一般不大于3m对起伏差或线型以及设计构造变化较大的部位应适当加测断面；
4〕一般地质条件下洞室径向超挖值应不大于20cm不允许欠挖。

〔4〕光面爆破与预裂爆破的质量要求：
①　残留炮孔痕迹应在开挖轮廓面上均匀分布；
②　炮孔痕迹保存率：完好岩石不少于80％较完好和完好性差的岩石不少于50较破碎和破碎岩石不少于20；
③　相邻两孔间的岩面平整孔壁不应有明显的爆震裂隙；
④　相邻两茬炮之间的台阶或预裂爆破孔的外斜值不应大于10cm；
⑤　预裂爆破的预裂缝宽度应不小于0.5cm。

〔5〕竖井〔斜井〕开挖的施工措施方案报监理人批准后才能开场开挖。施工措施方案中除一般必要内容外临时支护方案要分不同部位、不同围岩类别分别列报。
1〕竖井〔斜井〕开挖必须边开挖边进展支护上一个循环支护完成之前不得进展下一个循环作业以保工程平安；
2〕井口段开挖必须先进展锁口支护且不侵占设计断面。

〔6〕在不良地质地段中开挖应根据地质预报针对其性质和特殊的地质问题制定专项保证平安施工的工程措施。坚持预防为主的方针在确保平安的前提下制定实在可行的施工方案。其中包括应遵守以下原那么：
1〕查清地质构造做好锁口和排水；
2〕对围岩进展预加固处理；
3〕浅钻孔、多循环、弱爆破、减少对围岩的振动影响；
4〕及时支护、加强支护必要时或允许时尽早进展混凝土衬砌；
5〕加强平安检查、围岩变形监测与分析及时采取防范措施。
〔7〕高应力地区开挖洞室可采用以下措施：
①　采用光面爆破使开挖成型好改善周边应力集中状况；
②　超前钻孔超前导坑分部开挖逐步卸荷；
③　钻孔高压注水；
④　开挖面去除浮石喷雾洒水；
⑤　及时进展喷锚挂网支护设防护网；
⑥　设备加防护设施。
〔8〕发生塌方时承包人应会同监理人、发包人及时查明塌方原因及其规模、规律提出措施迅速处理防止塌方范围的延伸和扩大。塌方段施工应遵守以下原那么：
①先加固好端部未破坏的支护或岩体；
②加固处理措施可与永久支护结合；
③塌落物未将洞室堵塞时应先支护顶部再去除石渣；
④塌落物将洞室堵塞时宜采用棚棚加注浆或预注浆等加固然后按边开挖边支护边衬砌的施工；
⑤冒顶塌方时应先将地表陷落洞穴撑固或用不透水土壤夯填严陷穴四周应做好排水设施防止继续坍塌塌落物宜采用花灌浆固结其开挖应进展专项设计；
⑥有地下水活动时宜先治水后治塌。
〔9〕在混凝土衬砌中经设计同意、监理机构批准可允许钢支撑侵人设计图纸确定的构造衬砌混凝土内。但钢支撑及其埋入附件均应采用钢件制成并且就位准确、焊接结实。
〔10〕其他未列工程的质量控制及检验均按有关设计、?合同技术条款?、施工技术规程执行。
5施工平安控制
〔1〕爆破施工必须贯彻“平安第一预防为主〞的方针。严格执行GB6722加强平安知识的教育建立平安消费保证体系确保平安消费。
〔2〕工程开工前承包人必须制定平安技术措施报监理工程师批准后执行。
〔3〕各工序应按平安操作规程和作业指导书进展操作防止事故发生做到文明施工。
〔4〕从事爆破工作人员必须进展技术培训做到持证上岗。
〔5〕承包人平安检查人员和工程监理应按及有关规定进展监视检查使平安消费全过程处于受控状态。
〔6〕平安理部门应组织定进展平安消费大检查发现隐患应限整改。
〔7〕发生平安事故应采取“三不放过〞的原那么严肃进展处理防止事故再次重演。
6 质量检验与工程验收
〔1〕隧洞土建工程质量检验与单元工程开工〔仓〕签证验收表格按?水利水电根本建立工程单元工程质量等级评定?〔土建工程〕〔DL/T 5113.1-2005〕有关要求执行。
平洞开挖工程：按施工检查验收的区、段或混凝土衬砌的设计分缝确定的块划分每一个施工检查验收的区、段或一个浇筑块为一个单元工程；竖井〔斜井〕开挖工程：按施工检查验收段每5m至15m划分为一个单元工程。
岩石洞室开挖单元工程施工质量验收评定为：
合格：主控工程检验点100合格一般工程逐项70以上的检验点合格且不合格点的偏向值小于设计值的10。
优良：主控工程检验点100合格一般工程逐项90及以上的检验点合格且不合格点的偏向值小于设计值的5。
〔2〕隧洞工程开挖或阶段开挖完成后承包人应及时申请中间〔或阶段〕验收以利合同支付及下序工程的顺利进展。申请验收应包括以下资料：
1〕施工详图图、设计变更文及监理审签；
2〕洞内导线及高程的实测成果和说明；
3〕贯穿误差的实测成果和说明；
4〕开挖开工图〔平面图比例为1：2000纵剖面图比例为1：100横剖面图比例为1：50～1：100〕及开工工程量；
5〕由施工地质工程师提供的地质素描图〔或其完成记录〕及地质水文资料；
6〕施工记录资料；
7〕技术总结；
8〕按合同规定应提供的其他资料。
〔3〕隧洞工程开工验收应提供下述资料：
1〕工程开工应包括：
a.工程概述；
b.合同工程开工、完工日与实际开工、完工日；
c.合同工程量与实际完成工程量；
d.已完分部、单元工程工程未完尾工工程及后续完工方案。
2〕工程施工应包括：
a.工程简况。
b.合同工目的。
c.施工过程设计、地质、施工条件的重要变更情况及其处理方案。
d.分部、单元工程实际施工时段、与过程。
e.合同履行中违规、违约情况。
3〕开工图纸：包括图纸、施工图纸、设计技术要求及设计和工程变更。
4〕开工合同支付结算。应包括：
a.分部、单元工程的合同报价工程量与合同报价、支付结算工程量、支付单价与支付总价；
b.已结算的合同索赔支付。
5〕质量检验应包括：
a.工程开工；
b.按分部、单元工程整理的工程施工质量检验和监理签证、认证；
c.监理工程师签发的现场、指和施工违规、违约。
6〕施工原始记录资料。应包括：
a.记录资料；
b.工程承包人施工质量检测与试验资料；
c.工程承包人施工施工测量记录；
d.混凝土浇筑、灌浆及金结安装等主要施工作业记录；
e.工程质量与平安消费活动记录；
f.施工平安监测记录〔含围岩变位及拱顶下沉量测资料〕；
g.其他重要活动与事项记录。
7〕工程施工大事记。
8〕按合同规定必须采集的岩芯或岩样。
9〕其他按合同规定应报送或提供的资料。
7 其他
〔1〕已按设计要求完成报经监理工程师质量检验合格按合同规定应予以支付的计量才予以计量支付。
〔2〕对于IV、V类围岩的临时支护方案由监理人组织设计人、发包人、承包人进展现场四方确认。
〔3〕工程支付计量与支付及价款结算申报程序按合同技术条款规定的内容和?计量支付监理细那么?及革什扎水电有限责任合同理要求进展。
〔4〕本细那么是施工合同技术的补充如与原合同技术条款有冲突按合同规定执行。
〔5〕对于前已经开挖完成的局部开工前施行结合验收、按附表格式移交手续。
〔6〕对于洞挖过程中暴露的围岩类别发生变化时由施工、设计施工地质、监理、业主共同现场确认按附表格式执行。
〔７〕对于现场因业主、设计、监理要求临时增加或应急工程工程的工程量按附表“现场签证单〞执行。

湖南水利水电工程监理承包总
吉牛水电站工程监理部
2021年５月１0日

吉牛水电站
前施工工作面移交签证单
　　　　　　　　　　　　　　　　　　　　编：
移交部位名称
　　　　　　　标段
桩

移交时间
年 月 日
洞内情况描绘
〔洞内塌方、积水；平安隐患情况等〕
超挖情况描绘
〔是否超挖、超挖处桩、超挖工程量〕
欠挖情况描绘
〔是否欠挖、欠挖处桩、二次扩挖工程量〕
支护情况描绘
〔是否已经支护、支护局部是否已验收合格等〕
工作面验收签证

移交签字

年 月 日
接收签字

年 月 日
监理签字

年 月 日
业主签字

年 月 日
备 注

注：1、本表由工作面接收填写后附经四方签字确认的开挖断面及开挖长度测量资料；
2、本表由四方签字确认后接收应于7d内将移交工作面超欠挖工程量及塌方、积水、平安隐患等处理方案报监理部以确认工程量。
吉牛水电站
洞挖工程围岩类别认证单
工程标段名称： 合同编：
工程部位

桩

岩性描绘：

技术负责人：
日 ：
简图：

设计施工地质：

设计代表：
日 ：
监理工程师：

监理工程师：
日 　 ：
业主：

业主代表：
日 ：
注：本表一式四份签证各执一份。
吉牛水电站
现 场 签 证 单
工程标段名称： 编：
工 程 部 位：

桩、高程

施工工程内容

签

证

内

容
原
因
及
施
工
情
况
说
明

工
程
量
情
况

签

名
设计代表
业主代表
监理工程师
承包

年 月 日

年 月 日

年 月 日
说明：1、本单适用于现场临时新增或应急工程工程；２、本单一式四份签证各执一份。
　　　３、临建工程的现场验收计量签证可参照本表执行设计代表可不参与签证。
吉牛水电站
岩石地下平洞开挖单元工程质量等级评定表
[第 ]
承包： 合同编：
工程名称

分部工程名称

单元工程名称、部位

单元工程量

起止桩〔高程〕

检验日
年 月 日
项类
检查工程
质 量 标 准
检 验 记 录
主控工程
1、开挖岩面或壁面
无松动岩块、陡坎尖角、周边无不稳定块体

2、不良地质处理
符合设计要求

3、洞轴线
符合要求

一般工程
检测工程
设计值
允许偏向
(cm)
实 测 值
合格数
(点)
合格率
()
1、无构造要求或无配筋预埋件等
底部标高

－10 ＋20

径向

－10 ＋20

侧墙

－10 ＋20

开挖面不平整度

15

2、有构造要求或无配筋预埋件等
底部标高

0 ＋20

径向

0 ＋20

侧墙

0 ＋20

开挖面平整度

10

3、半孔率
岩性特征：
实测值：
4、声波检测〔需要时采用〕
声波降低率小于10或到达设计要求声波值以上

检验结果
主控工程

一般工程
共检测 点其中合格 点合格率 。
单元工程等级评定

施工：
单元工程质量等级

监理：
单元工程质量等级

注：根据所在工程需要是否采用岩石地基声波检测。“＋〞为超挖“－〞为欠挖。
说明：一式二份报送监理部完成认证后返回报送一份作分部、工程验收资料备查。

吉牛水电站
岩石竖井〔斜井〕开挖单元工程质量等级评定表
[第 ]
承包： 合同编：
工程名称

分部工程名称

单元工程名称、部位

单元工程量

起止桩〔高程〕

检验日
年 月 日
项类
检查工程
质 量 标 准
检 验 记 录
主控工程
1、开挖岩面或壁面
无松动岩块、陡坎尖角、周边无不稳定块体

2、不良地质处理
符合设计要求

3、洞轴线
符合要求

一般工程
检测工程
设计值
允许偏向
(cm)
实 测 值
合格数
(点)
合格率
()
1、无构造要求或无配筋预埋件等
底部标高

－10 ＋20

径向

－10 ＋25

侧墙

－10 ＋25

开挖面平整度

15

2、有构造要求或无配筋预埋件等
底部标高

0 ＋20

径向

0 ＋25

侧墙

0 ＋25

开挖面平整度

10

3、半孔率
岩性特征：
实测值：
4、声波检测〔需要时采用〕
声波降低率小于10或到达设计要求声波值以上

检验结果
主控工程

一般工程
共检测 点其中合格 点合格率 。
单元工程等级评定

施工：
单元工程质量等级

监理：
单元工程质量等级

注：根据所在工程需要是否采用岩石地基声波检测。“＋〞为超挖“－〞为欠挖。
说明：一式二份报送监理部完成认证后返回报送一份作分部、工程验收资料备查。
