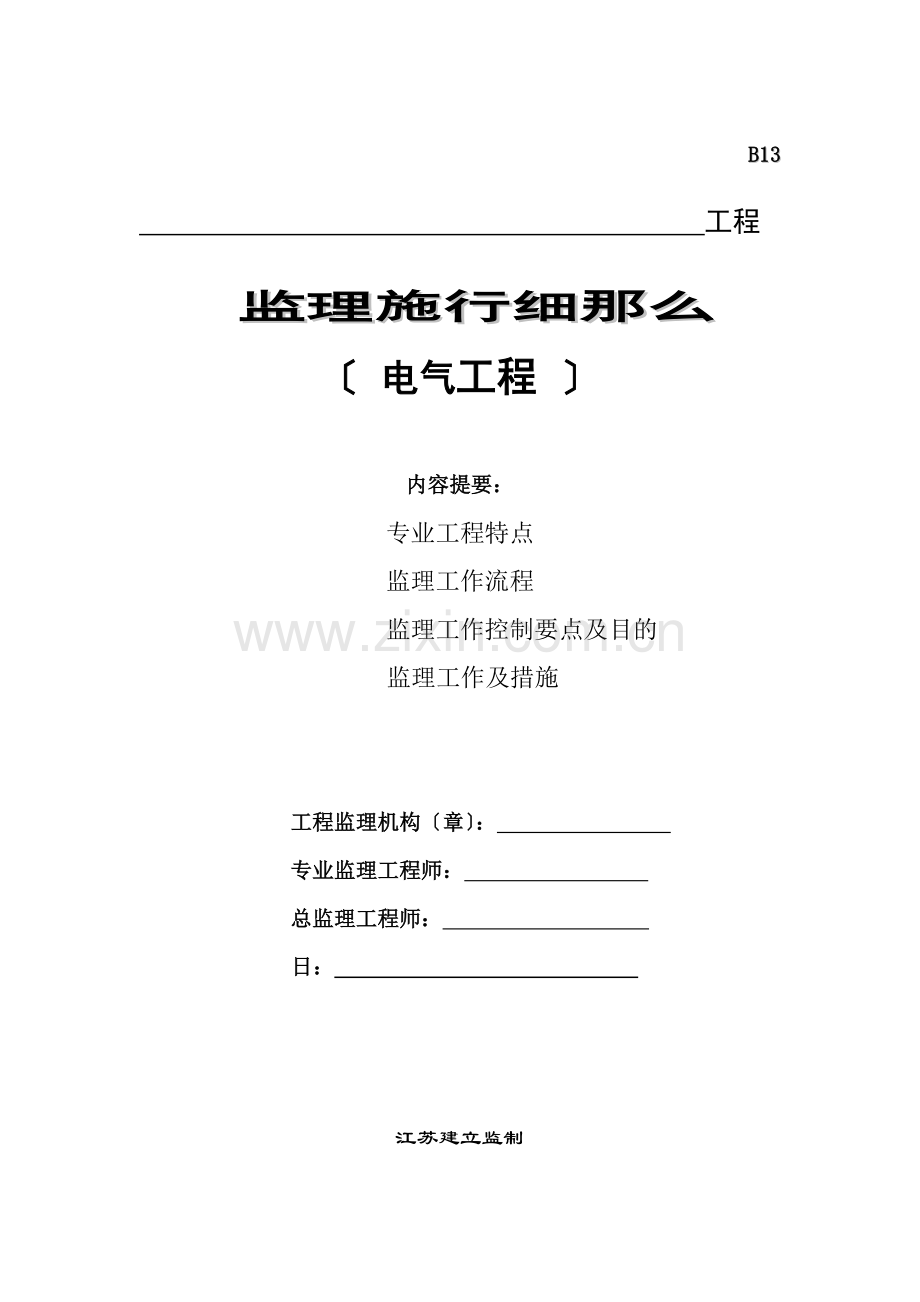

电气工程监理实施细则2.doc

B13
工程
监理施行细那么
〔 电气工程 〕

内容提要：
专业工程特点
监理工作流程
监理工作控制要点及目的
监理工作及措施

工程监理机构〔章〕：　　　　　　　　
专业监理工程师：
总监理工程师：　　　　　　　　 　
日：　　　　　　　　　　

江苏建立监制
一、专业工程特点
二、监理工作流程
熟悉图纸审核施工报验的施工方案→按要求施工材等原材料质量检测说明→施工报验电气材制作、安装质量情况→监理组织有关人员现场检查验收→签署验收是否同意下道工序施工。
三、监理工作控制要点及目的
本电气工程关键控制点共12个其各项控制手段、和要求如下：
1、 预埋盒位置：
① 检查预埋盒位置是否符合设计图纸要求。
② 检查口是否刮光去毛刺。
③ 检查盒是否搭接。
④ 检查口和电盒在浇捣前防渗砂浆措施是否落实。
2、 导线穿敷设：
① 检查导线敷设的线径、根数、回路是否符合图纸要求。
② 检查导线敷设是否装有护线套。
③ 检查内导线不得有接头和打结。
④ 检查内导线是否严格分色。
⑤ 检查电盒、电柜、电箱内导线接头的连接是否符合要求。
⑥ 用高阻表检查线间绝缘照明线路的绝缘电阻不小于0.5MΩ动力线路不小于1MΩ。
3、 电缆敷设：
① 检查电缆型、电压等级、截面是否与设计相符。
② 检查电缆绝缘低压电缆1KV摇表摇测绝缘高压电缆用2.5KV兆欧表检测。
③ 检查电缆敷设的坐标、标高是否与施工图纸相符。
④ 检查电缆固定是否可靠排列是否有序标志牌是否齐全。
⑤ 检查电缆端接和中间接头是否符合要求。
⑥ 检查电井内高强封闭插接式母线槽安装是否符合。
4、 桥架安装：
① 检查桥架型、规格、尺寸是否与设计相符。
② 检查支架、吊杆的防腐处理。
③ 检查支架、吊杆跨距是否符合要求。
④ 检查桥架标高安装是否到达横平竖直。
⑤ 检查桥架接地跨接做到连续无遗漏。
5、 电机安装：
① 检查电机型、规格、质量是否与设计相符。
② 检查电机接线端子与导线端子的端接在接线盒内裸露的不同。
③ 相导线间和导线对地间最小间隔 是否符合。
④ 检查电机外壳接地〔零〕线是否正确结实。
⑤ 检查电机线路走向是否合理色标是否准确。
6、 配电箱、柜安装：
① 检查配电柜及开关型、规格、质量是否与设计相符。
② 检查配电柜面板仪表是否完好无损。
③ 检查高压瓷件外表有无破损、缺陷低压绝缘部件是否完好。
④ 检查柜件的导电接触面与导线连接是否严。
⑤ 检查进线和端子的相色是否正确连接安装是否符合。
7、 照明、灯具：
① 检查各类灯具、开关、插座安装位置是否正确是否与设计相符。
② 检查成排灯具中心是否在一条直线上安装是否横平竖直标高是否一致。
③ 检查低于2.4m以下的灯具金属外壳是否做好接地、接零保护。
④ 检查开关标高位置是否一致开断方向是否一致。
⑤ 检查插座标高位置是否一致相地零线连接是否正确。
⑥ 用电笔、插座检验器万用表进展通电检验。
8、 消防电气：
① 检查消防电气盒预埋件安装位置是否与设计相符。
② 检查感烟、感温探测器安装位置是否符合设计图纸是否符合施工。
③ 检查按钮、消防 、播送、装置联动模块安装位置是否正确。
④ 检查消防电气器件接地是否可靠。
⑤ 检查信总线消防 线、播送线、远程控制线抗干扰措施是否落实。
9、 电视、 ：
① 检查盒安装位置是否与设计相符。
② 检查线缆型、规格是否与设计相符。
③ 检查交接箱、分配器、分支器、终端盒安装的型、位置是否与设计相符。
④ 用电视电平测试仪检查终端电平必须符合68±8dB。
⑤ 用 测试卡检查 线路绝缘。
10、 楼宇对讲：
① 检查盒安装位置是否与设计相符。
② 检查线缆型、规格是否与设计相符。
③ 检查解码器、对讲分机、主机的安装是否符合设计图纸和施工。
④ 通电检验到达拨正确、联络畅通。
11、 防雷接地：
① 检查防雷接地系统所用材料型、规格是否与设计相符。
② 检查避雷引下线、均压环、避雷网接地块的焊接是否符合施工。
③ 检查避雷器连接是否符合设计图纸和施工。
④ 检查30m以上金属门窗金属栏杆接地连接是否可靠。
⑤ 检查等电位电气连接是否与设计相符。
⑥ 用接地摇表测量接地电阻按设计要求本工程按接地电阻必须小于1Ω。
12、 电梯电气：
① 检查电梯机房的配电、控制屏、柜、盘的安装是否与设计相符。
② 检查电线、线槽的安装接地搭接完好无遗漏。
③ 检查线、缆端接和保护接地〔接零〕系统是否符合施工。
④ 检查电梯的随行电缆绑扎必须结实排列整齐在极限位置长度适宜既不受力又不拖地。
⑤用高阻表检查线路绝缘绝缘电阻必须小于0.5Ω。
监理目的：原材料质量必须符合设计及有关规定制作安装质量符合验评规定。
四、监理工作及措施
根据本工程的要求按质量、进度、控制和坚持有效的规章制度。制定以下四条措施：
1、 坚持抓好各项质检措施的落实搞好工程的质量控制。
① 审核施工工程组织机构〔强弱电专业〕人员到岗情况和质量体系建立情况。
② 审核施工电专业施工人员、质检员、电工资质和上岗证书。
③ 检查施工电专业施工器具、设备的完备性、电气检验、测量和试验设备的周检有效性。
④ 协助建立组织图纸会审和设计交底检查施工施工图施工方案和技术交底情况和记录。
⑤ 落实工程材料设备质量检验制度严把进货质量关材料和设备的进场使用必须具有完备的手续不合格的材料设备严禁进场。
⑥ 按照质量理工作的PDCA循环抓好“方案、施行、检查、处理〞四个环节认真做好检验、整改、复查工作。
⑦ 催促施工认真、及时填写工程报验单验收评定表按建委要求填报各类质检报表。
2、 掌握好工程工程的实际进度实在搞好工程的进度控制。
① 审查电专业施工工程总方案要求包括进度方案工程量分解方案、人力、物力资源投入方案检查电专业保证方案实现的措施。
② 掌握工程工程实际进度情况与方案目的进展比拟分析方案提早或落实的主要原因催促施工采取相应措施。
③ 协调好各施工之间的施工安排尽可能减少互相干扰以保证工程顺利施行。
3、 严把方案的费用增加搞好工程的控制。
① 审核施工电专业施工图和造价控制方案。
② 审核工程变更的必要性、合理性尽量减少方案的费用增加。
③ 建立工程量审核的台帐制度在支付工程进度款前要认真审查施工所完成的工程量及其报表。
4、 坚持有效的工作进度做到按章办事。
① 与建立、设计、施工、质监站、、消防等专业人员建立联络并及时处理有关问题。
② 认真填报建委所规定的各项报表使监理工作到达程序化、化要求。
③ 认真贯彻监理的贯标其中包括“作业指导书〞、“质量体系程序〞、“质量手册〞按建立监理工程理制度办事。
④ 认真填写“监理日志〞对施工中一些重要问题坚持监理工程师联络单、备忘录等与施工、建立互通情况做到事事有着落件件有记录。
