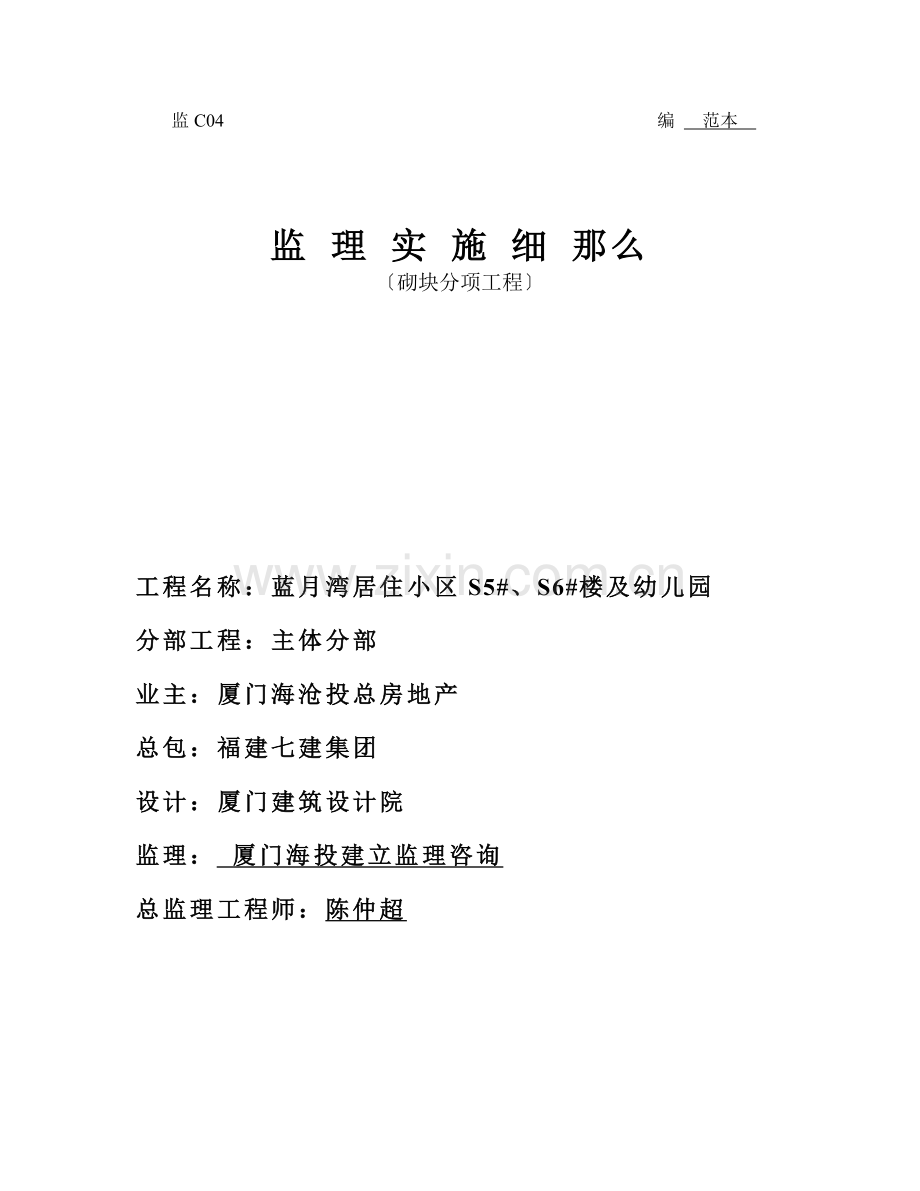

砌块分项工程监理实施细则范本.doc

监C04 编 范本

监 理 实 施 细 那么
〔砌块分项工程〕

工程名称：蓝月湾居住小区S5#、S6#楼及幼儿园
分部工程：主体分部
业主：厦门海沧投总房地产
总包：福建七建集团
设计：厦门建筑设计院
监理： 厦门海投建立监理咨询
总监理工程师：陈仲超

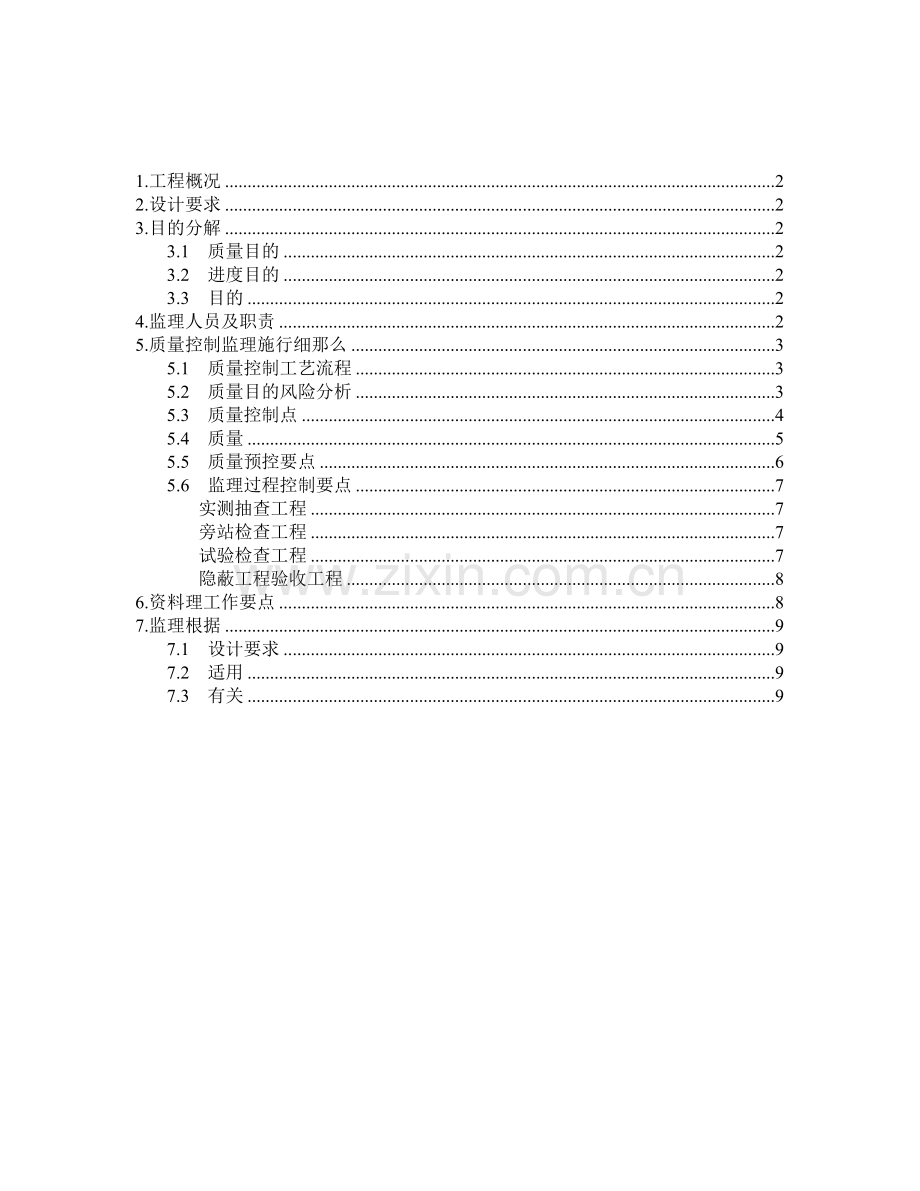

1.工程概况 2
2.设计要求 2
3.目的分解 2
3.1 质量目的 2
3.2 进度目的 2
3.3 目的 2
4.监理人员及职责 2
5.质量控制监理施行细那么 3
5.1 质量控制工艺流程 3
5.2 质量目的风险分析 3
5.3 质量控制点 4
5.4 质量 5
5.5 质量预控要点 6
5.6 监理过程控制要点 7
实测抽查工程 7
旁站检查工程 7
试验检查工程 7
隐蔽工程验收工程 8
6.资料理工作要点 8
7.监理根据 9
7.1 设计要求 9
7.2 适用 9
7.3 有关 9

监理施行细那么

1.工程概况
(1)分部工程名称：
(2)分部工程概况描绘：
(3)本分部工程所包含分项工程及分包：

2.设计要求
多孔砖、水泥砖砌筑
3.目的分解
3.1 质量目的
质量评定到达合格争取优良。
3.2 进度目的
加强工控制完成施工进度方案的进度目的。
3.3 目的
控制造价不超过中标价
4.监理人员及职责

5.质量控制监理施行细那么
5.1 质量控制工艺流程

5.2 质量目的风险分析
砌快由于砌筑方便、灵敏对建筑物的平面和空间的变化无严格要求由于
组砌时不符合要求容易发惹事故和产生各种通病砌体抗压强度降低和墙体产
生裂缝是建筑物整体性差是两个主要的通病。
砌体抗压强度低原因分析；
1.砌快强度偏低
2.砌快碳化系数不稳定
3.砌体排列不合理

墙体裂缝、建筑物整体性差原因分析；
1.砌体抗剪强度较低
2.砌快的收缩值较大
3.砌快排列不合理
4.后砌砖墙体整体性差

对于上述原因监理人员尚应注意以下问题
1.施工前认真审核施工的施工方案
2.控制原材料的进料质量
3.检查砌块外观尺寸
4.注意砌块间的塔接

5.3 质量控制点
1.砌体抗压强度 (1)砌体强度偏低
低 (2)外观尺寸不符合要求
(3)砌块浇水湿度不够
(4)砂浆及原材料质量差
(5)砌块排列不合理

2.墙体裂缝、 (1)砌体抗剪强度低
建筑物整体 (2)砌块的收缩值较大
性差 (3)砂浆原材料、配合比不好及粘结不良
(4)建筑物之间显差大

3.墙面裂缝、起 (1)砌块吸水率过大
壳 (2)抹灰砂浆材料不符要求
(3)墙面不平整

4.墙面渗水 (1)砌块存在缺陷
(2)抹灰层起壳、裂缝产生
(3)门窗框固定不牢
(4)窗台、雨篷、台、遮板等凸出墙面的程度构件没
做好流水坡度
(5)施工中脚手架洞堵塞不严

5.4 质量
(一)根据
?砌体工程施工质量验收?〔GB50203-2002〕
?建筑工程质量检验评定?〔GBJ301-88〕

(二)根本要求
1.砌块的吸水率一般达19～28
2.砂浆稠度为5～7CM的混合砂浆应在4H内用守
3.中型砌块上下皮应错缝搭砌搭砌长度不得小于块高的1/3也不应小于15CM
4.小型砼空心砌块搭接长度不应小于9CM如达不到要求时应在灰缝中设接结
筋或网片
5.砌体的龄为28天养护的同强度等级砂浆或细石砼、混凝土的平均强
度不低于设计强度等级
6.砌体组砌、排列正确竖向不应有通缝转角处和交接处的斜槎应通
顺、实

(三)允许偏向
1.砌筑允许偏向(MM)
⑴轴线位置 10
⑵根底或楼面标高 ±15
⑶垂直度每楼层3M以下 5MM垂直度每楼层3M以上 10MM
⑷外表平整 8MM
⑸程度灰缝平直度清水墙7MM 混水墙10MM
⑹垂直缝宽度+10、-5 >30用细石砼
⑺门窗洞口宽度(后塞框) ±5

5.5 质量预控要点
1.施工方案 (1)砌块排列图
(2)施工搭接及进度按排

2.原材料质量 (1)与质保书相符
(2)砂浆、细石砼配合经与级配单相符

3.轴线、标高 符合设计分格要求、设计标高

5.6 监理过程控制要点
实测抽查工程
1.砌块排列 与施工方案一致尽量少镶砖

2.予埋件、予 必须符合图纸要求
留孔洞位置

3.砂浆、细石 稠度、级配符合设计要求
砼拌制

4.轴线、标高 每层必查弹出基准许线

旁站检查工程
1.砂浆、细石 计量、搅拌时间
砼拌制

2.试块制作、养护 随机取样制作正确同等条件试块养护与实际情况相符

试验检查工程
1.砂浆搅拌时间 每台班数次

2.砂浆稠度 每台班至少一次

3.试块制作 (1)每台班一组、一组作同等条件养护
(2)首次多做一组测定28天龄在平均温度20℃时强度

隐蔽工程验收工程
1.砌块规格、数量 与施工方案一致

2.钢筋砼构造柱 柱钢筋、柱分布与图纸相符

3.钢筋〔插筋〕 符合设计要求

4.预埋件 标高、尺寸、数量与设计相符

5.锚固钢筋、拉结钢筋 符合设计、要求

6.资料理工作要点
1.水泥质保书
2.水泥复验单
3.砂质保书
4.砌快施工方案
5.技术核定单
6.砂浆试块
7.质量检验评定表
8.隐蔽工程验收单

7.监理根据
7.1 设计要求
〔1〕设计图纸及其修改补充图;
〔2〕技术核定单、设计变更书;
〔3〕有关会议〔设计交底、会审记录等〕;

7.2 适用
?砖石工程施工及验收?〔73-91〕
?建筑工程质量检验评定?〔GBJ301-88〕

7.3 有关
〔1〕监理合同、总承包合同及分包合同〔包括业主与各方签订的各种协议〕；
〔2〕?厦门工程建立施工监理施行细那么?〔厦建监安〔99〕第069〕；
〔3〕有关政策、法、监理法规等；
〔4〕其它有关
