框架结构混凝土工程监理实施细则.doc

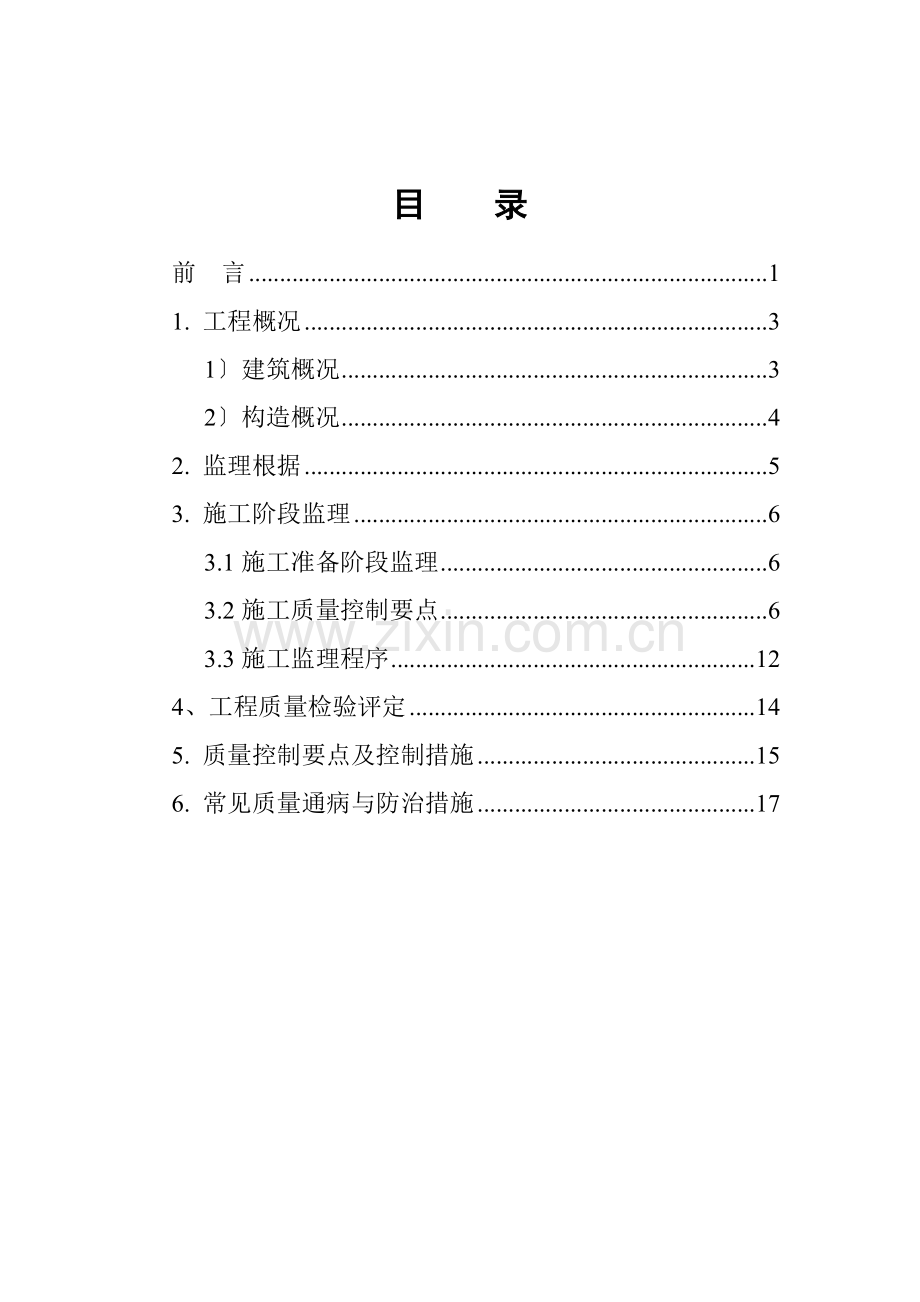

目 录
前 言 1
1. 工程概况 3
1〕建筑概况 3
2〕构造概况 4
2. 监理根据 5
3. 施工阶段监理 6
3.1施工准备阶段监理 6
3.2施工质量控制要点 6
3.3施工监理程序 12
4、工程质量检验评定 14
5. 质量控制要点及控制措施 15
6. 常见质量通病与防治措施 17

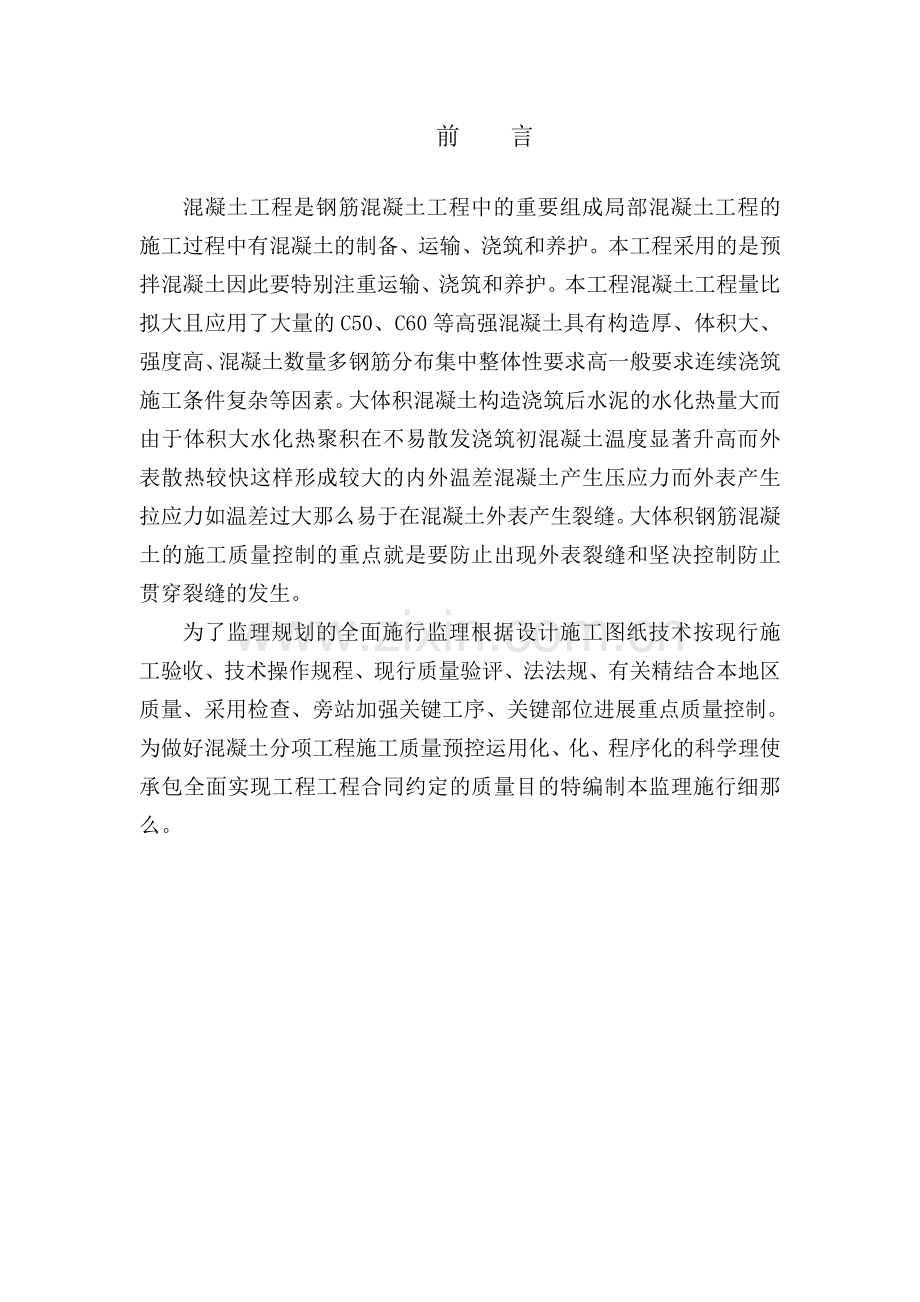

前 言

混凝土工程是钢筋混凝土工程中的重要组成局部混凝土工程的施工过程中有混凝土的制备、运输、浇筑和养护。本工程采用的是预拌混凝土因此要特别注重运输、浇筑和养护。本工程混凝土工程量比拟大且应用了大量的C50、C60等高强混凝土具有构造厚、体积大、强度高、混凝土数量多钢筋分布集中整体性要求高一般要求连续浇筑施工条件复杂等因素。大体积混凝土构造浇筑后水泥的水化热量大而由于体积大水化热聚积在不易散发浇筑初混凝土温度显著升高而外表散热较快这样形成较大的内外温差混凝土产生压应力而外表产生拉应力如温差过大那么易于在混凝土外表产生裂缝。大体积钢筋混凝土的施工质量控制的重点就是要防止出现外表裂缝和坚决控制防止贯穿裂缝的发生。
为了监理规划的全面施行监理根据设计施工图纸技术按现行施工验收、技术操作规程、现行质量验评、法法规、有关精结合本地区质量、采用检查、旁站加强关键工序、关键部位进展重点质量控制。为做好混凝土分项工程施工质量预控运用化、化、程序化的科学理使承包全面实现工程工程合同约定的质量目的特编制本监理施行细那么。

1. 工程概况
1〕建筑概况
工 程 名 称
朝 林 国 际 酒 店
工 程 地 点
本工程用地位于北京亦庄开发区天宝东路与荣京东街穿插口北侧；北邻朝林大厦和博达大厦。
工 程 性 质
集酒店、商业、办公为一体的综合楼
建 设 单 位
朝林房地产开发
设 计 单 位
联安国际建筑设计
监 理 单 位
北京旭日明建立工程监理
监 督 单 位
亦庄经济开发区质量监视站
承 包 单 位
北京朝林建立集团
开工日
A、B座
2021.3.30
开工日
2021.9.17
工天数
902
C座
2021.5.30
2021.12.3
918
质 量 等 级
合格
工程造价
37822〔万元〕
承包方式
固定总价
工程工程一览表
工程
名 称
建筑面积〔㎡〕
结 构
类 型
层 数
檐 高
〔m〕
总高
〔m〕
设 备
安装
地下
地上
朝 林
国际酒店
183190.92 m2
砼框架
+砼核心筒
构造
3
25
99.95
102.9
通风、空调、电梯、消防、人防

2〕构造概况：
〔1〕混凝土强度等级
工程名称
构件部位
砼等级
备注
A、B座
办公楼主体构造
根底底板、地下室外墙
C40
抗渗混凝土S8
有覆土的地下室顶板
C40
抗渗混凝土S8
地下三层～地上七层的柱、
塔楼核心筒混凝土墙
C60
地下室外墙柱、车库内框架柱〔塔楼、郡房内除外〕C40
地上八层～地上十五层的柱、塔楼核心筒混凝土墙
C50

地上十六层～顶层的柱、塔楼核心筒混凝土墙
C40

地下三层～地上十五层的梁、板及其他混凝土墙
C40

地上十六层～顶层的的梁、板
C30

楼梯
同梁板

后浇带、沉降浇带
主体+5MPa
微膨胀混凝土
C座酒店
根底底板、地下室外墙
C35
抗渗混凝土S10
地下二层～顶层框架柱
C40
方钢框架柱内同标
地下二层～顶层框架梁、板
C30

其他
根底垫层
C15

圈梁、构造柱
C20

现浇过梁
C20

构件

按图集要求

〔2〕钢筋混凝土抗震要求
部 位
框 架
剪 力 墙
地下三层～地下二层
三级
三级
地下一层～顶层
一级
一级
地下一层～七层的型钢混凝土构件
一级
一级
底部加强区范围
-4.500～12.850
2. 监理根据
序
类别
法规、、规程名称
编
1

和地方有关工程建立的法律、法规

2

有关部门批准的工程工程和设计

3

建立与承包签订的建立工程施工合同

4

建立和监理签订的工程建立监理合同

5

工程建立强迫性条文

6
地方
工程建立监理
DBJ01-41-2002
7
地方
建筑工程资料理规程
DBJ01-51-2003
8
地方
建立工程平安监理规程
DB11/382-2006

地方
建立工程施工现场平安资料理规程
DB11/383-2006

地方
混凝土构造工程施工质量验收
DBJ01-82-2004

地下防水工程质量验收
GB50208-2002

地方
地下室防水施工技术规程
DB11/367-2006

地方
预拌混凝土质量理规程
DB11/385-2006

地方
建立工程检测试验理规程
DB11/386-2006

地方
建筑工程清水混凝土施工技术
DB11/T4-2007

行业
混凝土泵送施工技术规程
JGJ/T10-95

建筑施工平安技术
2002版

建筑地基根底施工质量验收
GB50202-2002

?建筑工程施工质量验收统一?
GB50300-2001

施工图纸

监理规划

3. 施工阶段监理
3.1施工准备阶段监理
审核施工方案是否符合设计图纸、施工质量验收的要求。
3.1.2 现浇混凝土所用的水泥、水、骨料、外加剂等必须符合施工和有关的规定。
3.1.3施工理人员、质检人员、平安人员是否已到岗到位。需持证上岗的操作人员是否具有有效的岗位证书。
3.1.4 施工用机械是否有平安使用合格证并在有效内。
3.1.5应根据现场实际情况安排好砼运输车进出场施工道路。
3.1.6施工现场的布置、安排是否合理是否存有平安隐患。
3.2混凝土施工质量控制要点

商品混凝土的原材料出厂合格证复试配合比等应齐全。到场的预拌混凝土坍落度与混凝土配合比单相符。坍落度检测每工作班不少于4次每10车不少于1次。

大体积混凝土施工
〔1〕选用水化热、凝结时间和收缩量较小的水泥一般采用中低热水泥和粉煤灰水泥当采用硅酸盐或普通硅酸盐水泥时应采取相应措施延缓水化热的释放。
〔2〕粗骨料宜采用连续级配细骨料宜采用中砂。在保证混凝土强度的前提下应进步掺合料和骨料的含量降低水泥用量。
〔3〕在混凝土配合比确定后应进展水化热的验算或测定。
〔4〕浇筑混凝土时应分层、分块浇筑计算好接茬时间以确保混凝土接茬面不超过初凝时间。
〔5〕加强混凝土的早养护并适当延长混凝土的养护时间。加强蓄热养护和体内散热的综合措施。冬季施工时要适当延长混凝土保温覆盖时间并涂刷养护剂养护。
〔6〕在混凝土养护时随时监测混凝土和外表温度其温度差不大于25℃。
〔7〕利用混凝土后强度〔45d或60d〕代替28d强度

程度施工缝、竖向施工缝已按设计要求处理完成并已合格。上道工序已经历收。
—5厘米浇筑第一步的高度为40厘米以后每步浇筑高度为50—60厘米连续分层浇筑至设计标高。

2h不能超过砼初凝时间进展。使用插入式振捣器时每层下料高度不超过500mm振捣棒不得振动钢筋边下料边振捣连续作业浇筑到顶。
当柱混凝土设计强度高于梁、楼板的设计强度时应对梁柱节点混凝土施工采取有效措施。
混凝土施工缝宜留置在构造受力较小且便于施工的位置。大体积混凝土及构造复杂的工程应按设计要求留设施工缝。
后浇带应按设计要求预留并按规定时间浇筑混凝土。浇筑混凝土前应将后浇带外表清理干净并对钢筋整理或施焊。后浇带宜选用早强、补偿收缩混凝土浇筑并应外表覆盖养护。
冬浇筑的混凝土受冻前的抗压强度不应低于设计强度值的30〔硅酸盐水泥或普通硅酸盐水泥〕或40〔矿渣硅酸盐水泥〕；高空作业时应在其外侧采取挡风保温措施。
预应力混凝土构造施工应符合现行?预应力筋用锚具、夹具和连接器?GB/T 14370和?无粘结预应力混凝土构造技术规程?JGJ/T 92等的有关规定。

℃并应采取措施使混凝土与外表的温度差小于25℃。
3.2.5 防水混凝土浇筑
底板混凝土浇筑的控制
3.2.5.1 防水混凝土宜采用商品混凝土如现场自拌的开盘时试验室人员必须到现场。
3.2.5.2 商品混凝土应随首辆罐车提供配合比及全部原材料的出厂合格证及复试有碱集料要求的还应提供碱含量计算书。
3.2.5
3.2.5.4 底板防水混凝土应连续浇筑当施工图设有后浇带时施工缝留置在该处。当施工图未设后浇带而施工又必须留置施工缝时应获得设计人员同意并文字手续。
3.2.5.5 底板与墙体间的程度施工缝要按设计规定留置。
3.2.5.6 混凝土在浇筑地点的坍落度每工作班不少于两次并符合规定。
3.2.5.7 防水混凝土抗渗性能试件的制作应符合?地下防水工程质量验收?3应留置一组且每项工程不得少于两组。混凝土强度等级试件的制作应符合? 混凝土构造工程施工质量验收?〔DBJ01-82-2004〕
3.2.5.8 防水混凝土养护不得少于14天冬、雨季施工按季节性施工方案执行。
3.2.6 后浇带混凝土浇注
3.2.6.1 后浇带混凝土浇筑时间要符合设计图纸的规定。施工不得提早浇筑。
3.2.6.2 后浇带混凝土强度等级、抗渗标要符合设计图纸的要求。
3.2.6.3 商品混凝土、自拌混凝土的原材料出厂合格证及复试应齐全。
3.2.6.4 后浇带混凝土浇筑前模板、钢筋、止水板〔带〕安装必须验收合格。
3.2.6.5 底板后浇带混凝土浇筑前应检查底板的接槎处理是否符合设计要求并将旧混凝土外表浮浆去除用水冲洗干净涂刷水泥净浆或混凝土界面处理剂再浇筑混凝土。细致振捣使新、旧混凝土严结合。
3.2.6.6 墙体后浇带混凝土浇筑：对旧混凝土面及程度施工缝进展处理如设计另有要求时那么应按设计要求进展处置〔如剔槽贴防水条等〕并经历收。检查迎水面、保护层厚度≥50毫米。层间墙体混凝土应连续浇筑浇筑厚度控制在50mm左右。
3.2.6.7 楼板后浇带应对接槎面进展处理。
3.2.6.8

型钢的混凝土保护层最小厚度对梁不宜小于100mm且梁内型钢翼缘离两侧间隔 之和不宜小于截面宽度的1/3；对柱不宜小于120mm。

混凝土预留孔道的尺寸与位置应正确孔道应平顺顶部的预埋件应垂直与孔道中心线。

3.3施工监理程序
3.3.1工程材料、构配件和设备质量控制工作程序

承包填写
?工程物资进场报验表?
监理工程师审核
承包使用
承包
另选

1.审核证明资料
2.到厂家考察
3.进场材料检验
4.进展验证
合格
不合格

3.3.2分包资格审查工作程序
选择分包
承包填写
?分包资质报审表?
监理工程师
审查签认审查
承包与分包
签订施工分包合同
分包进场施工

3.3.3分项、分部工程签认工作程序

承包
到达分项工程报验条件进展自检
承包填写?分项/分部工程施工报验单?
承包进展纠正
监理工程师审查
监理工程师签认分项工程
承包继续施工
到达分部工程验收条件
自检
承包填写?分项/分部工程施工报验表?
监理工程师审查
总监理工程师签认分部工程
承包
进展纠正
不合格
不合格

4、工程质量检验评定
保证工程
工程及质量
检查
1.混凝土所用的水泥、水、骨料、外加剂等必须符合施工和有关的规定。
检查出厂合格证或试验
2.混凝 土的配合比、原材料计量、搅拌、养护和施工缝处理必须符合施工的规定。
观察检查和检查施工记录
3.评定混凝土强度的试块必须 按?混凝土强度检验评定?GBJ107-87的规定取样、制作、养护和试验。

4.对设计不允许有裂缝的构造严禁出现裂缝；设计允许出现裂缝的构造其裂缝宽度必须符合设计要求。
观察和用刻度放大镜检查
根本工程
项 目
质量
检查数量
检查
合 格
优 良
蜂窝面积
梁、柱上一处不大于1000cm2累计不大于2000cm2；根底、墙、板上一处不大于2000cm2累计不大于4000cm2。
梁、柱上一处不大于200cm2累计不大于400 cm2；根底、墙、板一处不大于400 cm2累计不大于800 cm2。
按梁、柱和根底的件数各抽查10但均不少于3件；带形根底、圈梁每30~50m抽查1处(每处3~5m)但均不少于3处；墙和板按有代表性的自然间抽查10礼堂、厂房等大间按两轴线为一间墙每4m左右高为1个检查层每面为1处板每间为1处但均不少于3处。
尺量外露石子面积及深度
孔洞面积
梁、柱上一处不大于40cm2累计不大于80cm2；根底、墙、板上一处不大于100cm2累计不大于200cm2。
无孔洞
凿去孔洞周围松动石子尺量孔洞面积及深度
主筋露筋长度
梁、柱上的露筋长度不大于10cm累计不大于20cm；根底、墙、板上的露筋长度不大于20cm累计不大于40cm。
无露筋
尺量钢筋外露长度
缝隙夹渣层长度、深度
梁、柱上的缝隙夹渣层长度和深度均不大于5cm；根底、墙、板上的缝隙夹渣层长度不大于20cm深度不大于5cm且不多于二处。
无缝隙夹渣层
凿去夹渣层尺量缝隙长度和深度

5. 质量控制要点及控制措施
序
质量控制要点
预控措施
1
设计图纸会
审和设计交底
1.认真熟悉有关设计图纸。
2.核对图纸内容与设计、施工的一致性。
3.整理审图和建议报建立。
4.开工前催促建立组织设计交底。
5.明确设计对各方会审图纸问题的答复。
6.施工整理设计交底记录各方签字需要设计出设计变更和洽商的应催促。
2
分包资质审查
1.审查?分包资格报审表?。
2.审查施工企业营业执照资质等级证书、平安消费答应证。
3.审查分包的业绩必要时会同建立进展实地考察。
3
工程材料报验
1.审查?材料/构配件/设备报验单?。
2.审查水泥、外加剂、出厂质量证明或合格证、 答应证建委颁发的准用证或复试单。
3.水泥选用低热和中热的水泥品种参加一定数量的粉煤灰代替局部水泥改善混凝土的粘塑性。减少水泥用量。
4.使用外掺剂减水推延水化热释放速度和发热顶峰。
5.选用5-40mm石子和中、粗砂来减少用水量和水泥用量。
6.控制石子含泥量不大于1砂子含泥量不大于2。
7.核查新材料、新的鉴定证明和确认。
4
主要施工设
备和测量仪器
1.审查?月工、料、机动态表?。
2.检查施工设备、混凝土测定记录仪规格、型、技术参数、数量要满足工程需要。
3.建立设备、仪器控制台帐。
5
审查施工方案、
分项工程技术交底
1.审查承包的审批手续要齐全。
2.审查施工部署合理施工可行质量保证措施可靠。根据工程进度、气温、施工环境、规定好测温孔布置、测温方案、浇筑方案、养护措施、。
3.方案符合和有关规定要求。
4.装备的人力、材料、设备能满足施工进度和质量要求。
5.审查消防、平安、文明施工措施符合有关规定。
6
核查承包质量保
证体系和现场理体系
1.催促承包完善质量保证体系和现场理体系。
2.检查质检员、资料员、混凝土测温人员、平安员等持证上岗情况做到分工明确责任到人。
7
混凝土输送
1.预拌混凝土运输
1〕核对随车运输单的配合比、强度等级及使用部位是否与配合比申请书相符；
2〕现场检查坍落度是否与配合比申请书相符；
2.控制混凝土浇筑温度：
2.1冬季混凝土运输过程中要在混凝土罐车和泵送道上采取保温措施；
2.2夏季混凝土施工要选择合理的浇灌时间浇筑温度控制在40℃以下。
8
大体积混凝土浇筑
1.浇筑：一般混凝土采用分层分段踏步式推进的。泵送混凝土采用分段定点一个坡度薄层浇筑循序推进一次到顶的进步泵送效率简化混凝土的泌水处理保证上下层混凝土不超过初凝时间。
2.混凝土振捣：泵送浇筑时在每条浇筑带前、后布置二道振动器分别布置在底排钢筋与混凝土的坡脚处和混凝土的卸料口确保混凝土的下部和上部的振捣实。对浇筑后的混凝土在振动界限以前给予二次振捣增加混凝土的实度使混凝土的抗压强度进步10~20。
3.混凝土的闭水处理：支模时在混凝土浇筑方向两侧和顶端模板的底部留孔排出泌水和浮浆。当混凝土坡脚接近尽端模板时改变浇筑方向并加强两侧混凝土的浇筑使中间形成水潭用泵及时排除。
4.混凝土外表处理：混凝土浇完后外表有较厚的水泥浆。振捣后按标高用长刮杠刮平在初凝前用滚筒来回碾压数遍用木抹子打磨压实接近终凝前用木抹子再抹压一遍使收水裂缝闭合然后进展保温保湿养护。
9
混凝土养护
1.控制混凝土的内外温差在25℃以内确保混凝土的质量。
2.就地取材选用施工方便、价格廉价的保温保湿材料。
3.保温养护：用油布、塑料薄膜、草包、锯末、炉渣、砂等不易透风的保温材料计算选用适当的厚度减少混凝土外表的护散热和温度梯度。
4.保湿养护：采用蒸汽养护或蓄水养护防止混凝土外表脱水而产生的干缩裂缝。
10
混凝土测温
1.在混凝土内不同部位埋设传感器用混凝土测定记录仪进展施工全过程的跟踪和监测。
2.混凝土测温布置、纵横要均匀每处测温上下间距控制在50cm。
3.将传感器用绝缘胶布绑扎好放到预定的测点位置与钢筋绑扎牢绑扎时要与钢筋隔开不能直接接触把传感器的信馈线收成一束固定在横向钢筋下引出到机房。
4.混凝土测温入模5min开场测温一般测温记录要求：72小时内每小时测1次以后每4小时测1次内外温差不大于25~28℃时水化热下降终止测温。
11
后浇带施工
1.后浇带的位置要符合设计图纸的要求。
2.当地上、地下都为现浇钢筋混凝土构造时后浇带应贯穿底板、墙板、顶板整个构造后浇带局部的钢筋应连续不断。
3.后浇带保存时间一般不宜少于60d。
4.后浇缝可留成企口缝阶梯缝或平直缝。
5.后浇带应选用补偿收缩混凝土浇筑其混凝土强度等级比原构造进步一个等级。施工前原构造两侧面浮浆要凿清形成毛面清洗保持潮湿并刷水泥素浆。
6.后浇带混凝土浇筑后其养护时间不少于4个星。
13
施工资料
1.根据建筑安装工程施工技术资料理规定进展资料整理。
2.主要原材料出厂质量证明和质量试(检)验符合要求。
3.施工记录齐全。除了普通混凝土应有的试验记录外还应有混凝土入模时大气温度记录、养护温度记录、内外温差记录和裂缝检查记录。
6. 常见质量通病与防治措施
序
常见质量通病
防治措施

混凝土强度缺乏

1、 原材料质量不良：
1.1水泥贮存时间过长活性降低；
1.2石子强度低、稳定性差含泥量大。
2、施工工艺存在问题
2.1向泵车中加水；
2.2浇灌不当：不分层浇注、振捣不实、养护不够。

1、 严格考察商品混凝土搅拌站的质量理体系与保证体系指定其在本工程使用的水泥、砂石料的供给厂家检查混凝土配合比单与原材料检验是否与实际相符；

2、 严禁往混凝土泵车中加水发现后立即把该泵车中的商品混凝土进展退场处理或就地移做他用。
3、 严格按照施工方案施工施工的技术、质量理人员必须在现场指导施工监理人员进展旁站监视。
4、 混凝土浇灌完毕后认真按施工方案进展养护作业。
1
大体积混凝土无有效的综合保证质量的施工方案、无防裂措施
1.采用低水化热水泥。
2.采用降低混凝土温度措施：
2.1用降温排；
2.2用低温水拌混凝土；
2.3用掺加料减少水泥用量；
2.4用掺小毛石混凝土；
2.5用缓凝剂；
2.6用扩大浇注分层区段延续衔接时间以增加散热面。
3.采取减少内外温差的：
3.1冬施加保温覆盖；
3.2夏季浇水散热；
3.3控制升降温度。
4.降低用水量增加混凝土实度。
2
后浇带留置及浇筑不符合规定
1.按规定的三种形式留置后浇带设置足够的构造钢筋。
2.后浇带设清扫坑使施工缝便于清扫和冲洗。
3.按设计要求时间或在主体构造封顶后浇筑后浇带。
