济南机场锅炉房、水泵房工程监理细则.doc

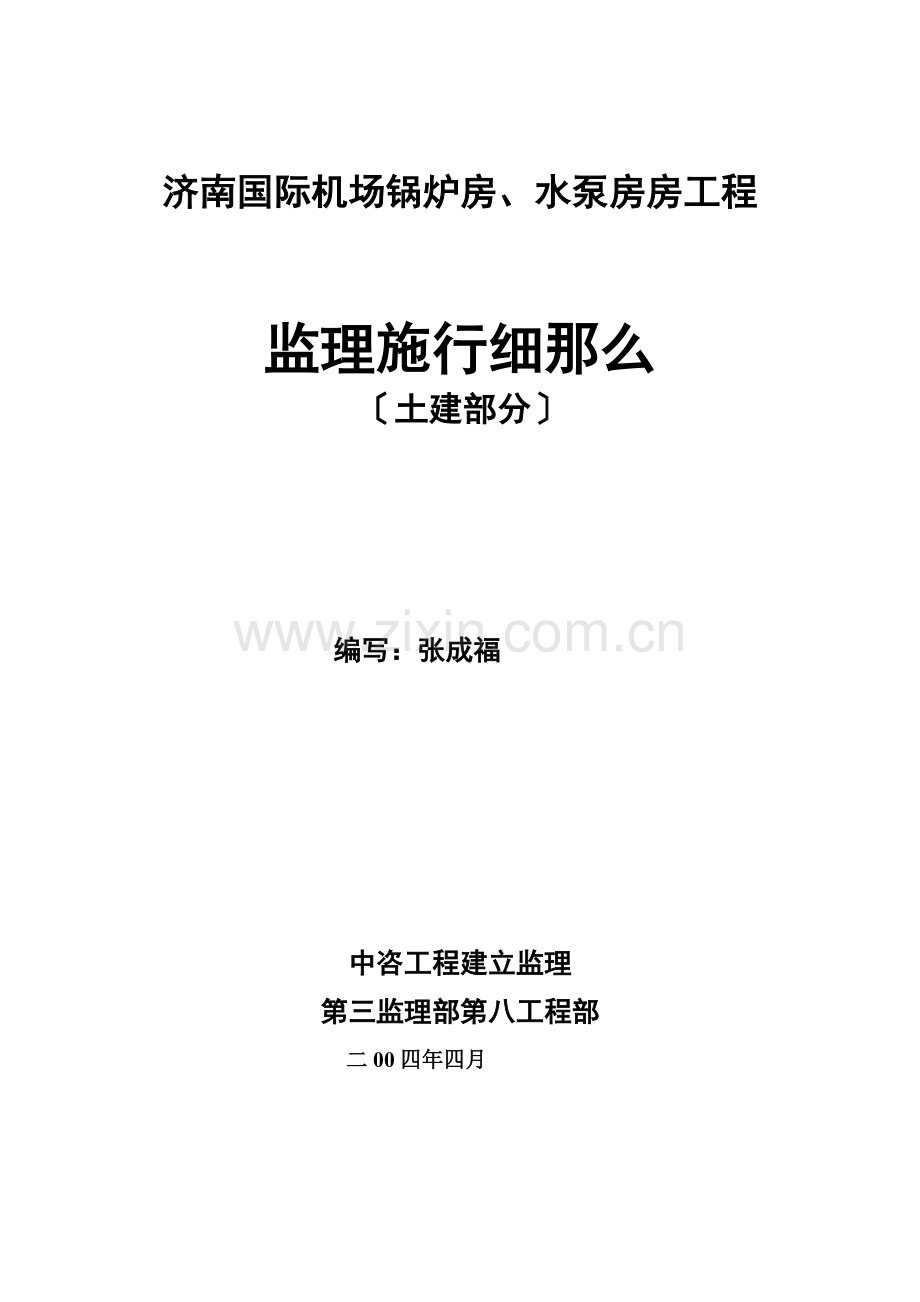

济南国际机场锅炉房、水泵房房工程

监理施行细那么
〔土建部分〕

编写：张成福

中咨工程建立监理
第三监理部第八工程部
二00四年四月

1、工程概况：
本工程为济南国际机场锅炉房、主要为航站楼主体供暖高度为7.5米一层部分夹层为3.9米总建筑面积1639.12㎡构造为框架构造根底为钢筋混凝土柱基和墙下条形根底个其相配套的水泵房工程为地上一层层高分别为514〔3.6〕3.3米总建筑面积为284.52㎡构造为框架构造根底为钢筋混凝土梁板式筏板。
2、质量控制目的：
优良。
3、施工监理的质量控制要点：
3．1施工队应符合及施工合同的规定；
3．2施工方案的审批：在施工组织设计和施工方案中不仅要有详细的土建施工的工艺过程还要有特殊施工部位的施工和详细措施。
3．3施工设备和器具：砼施工拌合系统、砼运输设备、砼浇筑设备、钢筋制作加工设备、检测仪器等都应符合建筑。
4、工艺质量控制点：
4．1关键工序：
（1） 施工测量放线；
（2） 材料构配件的质量；
5、监理工作流程；
根据有关规定和贯标要求结合本工程的特点为确保如高质量地完本钱工程监理部确定了监理工作流程如下：
5.1、 质量控制主要监理工作流程

5.2进度控制主要监理工作流程：

5.3控制主要监理工作流程

5.4平安及文明施工主要监理工作流程

6．监理工作的控制要点及目的值
6．1关键工序
土方工程及降水、模板的支设、钢筋的加工制作、接头及安装、混凝土搅拌、振捣、养护、预应力构造施工。
6．2质量控制要点
原材料、构配件进场检验、砼配合比、抗渗砼及大体积砼浇筑、施工缝处理、砼防裂、预应力构造的张拉、灌浆、钢筋接头、梁柱节点钢筋隐蔽等
6．3、各分项工程主要控制点
模板分项工程
² 模板及其支架应根据工程构造形式、荷载大小、地基土类别、施工设备和材料供给等条件进展设计。模板及其支架应具有足够的承载才能、刚度和稳定性能可靠地承受浇筑混凝土的重量、侧压力以及施工荷载。
² 在浇筑砼之前应对模板工程进展验收模板安装和浇筑混凝土时应对模板及其支架进展观察和维护。发生异常情况时应按施工技术方案及时进展处理。
² 安装现浇构造的上层模板及其支架时下层楼板应具有承受上层荷载的承载才能或加设支架；上下层支架的立柱应对准并铺设垫板。
² 在涂刷模板隔离剂时不得粘污钢筋和混凝土接槎处。
² 模板的接缝不应漏浆；在浇筑混凝土前木模板应浇水潮湿但模板内不应有积水。
² 对清水混凝土工程及装饰混凝土工程应使用能到达设计效果的模板。
² 对跨度不小于4m的现浇钢筋混凝土梁、板其模板应按设计要求起拱当设计无详细要求时起拱高度宜为跨度的1/1000~3/1000。
² 用作模板的地坪、胎模等应平整光洁不得产生影响构件质量的下沉、裂缝、起砂或起鼓。
² 固定在模板上的预埋件、预留孔洞均不得遗漏且应安装结实其偏向应符合下表的规定：
预埋件和预留孔洞的允许偏向
项 目
允许偏向〔mm〕
预留钢板中心线位置
3
预埋、预留孔中心线位置
3
插 筋
中心线位置
5
外露长度
+100
预埋螺栓
中心线位置
2
外露长度
+100
预留洞
中心线位置
10
尺 寸
+100
² 现浇构造模板安装的偏向应符合下表的规定：
现浇构造模板安装的允许偏向及检验
项 目
允许偏向〔mm〕
检验
轴线位置
5
钢尺检查
底模上外表标高
±5
水准仪或拉线、钢尺检查
截面尺寸
基 础
±10
钢尺检查
柱、墙、梁
+4-5
钢尺检查
层高垂直度
不大于5m
6
经纬仪或吊线、钢尺检查
大于5m
8
经纬仪或吊线、钢尺检查
相邻两板外表上下差
2
钢尺检查
外表平整度
5
2m靠尺和塞尺检查
² 预制构件模板安装的偏向应符合下表的规定：
预制构件模板安装的允许偏向及检验
项 目
允许偏向〔mm〕
检验

长 度
板、梁
±5

钢尺量两角边取其中较大值
薄腹梁、桁架
±10
柱
0-10
墙 板
0-5
宽 度
板、墙板
0-5
钢尺量一端及中部取其中较大值
梁、薄腹梁、桁架、柱
+2-5

高〔厚〕度
板
+2-3
钢尺量一端及中部取其中较大值
墙 板
0-5
梁、薄腹梁、桁架、柱
+2-5
侧向弯曲
梁、板、柱
i/1000且<15
拉线、钢尺量弯曲处
墙板、薄腹梁、桁架
i/1500且<15
板的外表平整度
3
2m靠尺和塞尺检查
相邻两板外表上下差
1
钢尺检查
对角线差
板
7
钢尺量两个对角线
墙 板
5
翘 曲
板、墙板
i/1500
调平尺在两端量测
设计起拱
薄腹梁、桁架、梁
±3
拉线、钢尺量跨中
注：l为构件长度〔mm〕
² 底模及其支架撤除时的混凝土强度应符合设计要求；当无设计要求时应满足下表：
底模及其支架撤除时的混凝土强度要求
构件类型
构件跨度〔m〕
到达设计的混凝土立方体抗压强度值的百分比〔〕

板
£ 2
³ 50
> 2£ 8
³ 75
> 8
³ 100
梁、拱、壳
£ 8
³ 75
> 8
³ 100
悬臂构件
——
³ 100

² 对后张法预应力混凝土构造构件侧模宜在预应力张拉前撤除；底模支架的撤除应按施工技术方案执行当无详细要求时不应在构造构件建立预应力前撤除。
² 模板撤除时不应对楼层形成冲击荷载。撤除的模板和支架宜分散堆放并及时清运。
² 模板及其支架撤除的顺序及平安措施应按施工技术方案执行。

² 当钢筋的品种、级别或规格需作变更时应设计变更。
² 钢筋进场时应按现行«钢筋混凝土用热轧带肋钢筋»GB1499等的规定抽取试件作力学性能检验其质量必须符合有关的规定。
² 对有抗震设防要求的框架构造其纵向受力钢筋的强度应满足设计要求；当设计无详细要求时对一、二级抗震等级检验所得的强度实测值应符合以下规定：〔1〕钢筋的抗拉强度实测值与屈从强度实测值的壁纸不应小于1.25；〔2〕钢筋的屈从强度实测值与强度值的壁纸不应大于1.3。
² 当发现钢筋脆断、焊接性能不良或力学性能显著不正常等现象时应对该批钢筋进展化学成分检验或其他专项检验。
² 钢筋应平直、无损伤外表不得有裂纹、油污、颗粒状或片状老锈。
² 钢筋安装位置的偏向应符合下表的规定：
钢筋安装位置的允许偏向和检验
项 目
允许偏向〔mm〕
检验
绑扎钢筋网
长、宽
±10
钢尺检查
网眼尺寸
±20
钢尺检查
绑扎钢筋骨架
长
±10
钢尺检查
宽、高
±5
钢尺检查

受力钢筋
间距
±10
钢尺量两端、中间各一点取值
排距
±5
保护层
厚度
基 础
±10
钢尺检查
柱、梁
±5
钢尺检查
板、墙、壳
±3
钢尺检查
绑扎钢筋、横向钢筋间距
±20
钢尺量连续三档取值
钢筋弯起点位置
20
钢尺检查
预埋件
中心线位置
5
钢尺检查
程度高差
+30
钢尺和塞尺检查

² 构造构件拆模、出池、出厂、吊装、张拉、放张及施工间临时负荷时的混凝土强度应根据同条件养护的尺寸试件的混凝土强度确定。
² 水泥进场时应对其品种、级别、包装或散装仓、出厂日等进展检查并应对其强度、安定性及其他必要的性能指标进展复验其质量必须符合现行«硅酸盐水泥、普通硅酸盐水泥»GB175等的规定。当在使用中对水泥质量有疑心或水泥出厂超过3个月〔快硬硅酸盐水泥超过1个月〕时应进展复验并按复验结果使用。
² 普通混凝土所用的粗、细骨料的质量应符合现行«普通混凝土用碎石或卵石质量及检验»JGJ53、«普通混凝土用砂质量及检验»JGJ52的规定。
² 混凝土应按现行«普通混凝土配合比设计规程»JGJ55的有关规定根据混凝土强度等级、耐久性和工作性等要求进展配合比设计。
² 首次使用的混凝土配合比应进展开盘鉴定其工作性应满足设计配合比的要求。开场消费时应至少留置一组样护试件作为验证配合比的根据。
² 混凝土拌制前应测定砂、石含水率并根据测试结果调整材料用量提出施工配合比。
² 混凝土运输、浇筑及间歇的全部时间不应超过混凝土的初凝时间。同一施工段的混凝土应连续浇筑并应在底层混凝土初凝之前将上一层混凝土浇筑完毕。 当底层混凝土初凝后浇筑上一层混凝土时应按施工技术方案中对施工缝的要求进展处理。
² 现浇构造和混凝土设备根底拆模后的尺寸偏向应符合下表的规定：
现浇构造尺寸允许偏向和检验
项 目
允许偏向〔mm〕
检验

轴线
位置
基 础
15

钢尺检查
根底
10
墙、柱、梁
8
剪力墙
5

垂直度
层高
£5m
8
经纬仪或吊线、钢尺检查
>5m
10
经纬仪或吊线、钢尺检查
全高〔H〕
H/1000且£30
经纬仪、钢尺检查
标高
层高
±10
水准仪或拉线、钢尺检查
全高
±30
截面尺寸
+8-5
钢尺检查
电梯井
井筒长、宽对定位中心线
+250
钢尺检查
井筒全高〔H〕垂直度
H/1000且£30
经纬仪、钢尺检查
外表平整度
8
2m靠尺和塞尺检查
预埋设施中心线位置
预埋件
10

钢尺检查
预埋螺栓
5
预埋
5
预留洞中心线位置
15

钢尺检查

混凝土设备根底允许偏向和检验
工程
允许偏向〔mm〕
检验
坐标位置
20
钢尺检查
不同平面的标高
0-20
水准仪或拉线、钢尺检查
平面外形尺寸
±20
钢尺检查
凸台上平面外形尺寸
0-20
钢尺检查
凹穴尺寸
+200
钢尺检查
平面程度度
每米
5
程度尺、塞尺检查
全长
10
水准仪或拉线、钢尺检查
垂直度
每米
5
经纬仪或吊线、钢尺检查
全高
10
预埋地脚螺栓
标高〔顶部〕
+200
水准仪或拉线、钢尺检查
中心距
±2
钢尺检查

预埋地脚螺栓
中心线位置
10
钢尺检查
深度
+200
钢尺检查
孔垂直度
10
吊线、钢尺检查

预埋活动地脚螺栓锚板
标高
+200
水准仪或拉线、钢尺检查
中心线位置
5
钢尺检查
带槽锚板平整度
5
钢尺、塞尺检查
带螺纹孔板平整度
2
钢尺、塞尺检查
2. 监理应用
（1） ?混凝土构造工程施工质量验收?〔GB5024—2002〕
（2） ?钢筋混凝土用热轧带肋钢筋?〔GB1499〕
〔3〕?钢筋焊接及验收规程?JGJ18
〔4〕?预应力筋用锚具、夹具和连接器?GB/T14370
〔5〕?普通混凝土用碎石和卵石质量及检验?JGJ53
〔6〕?普通混凝土用砂质量及检验?JGJ52
〔7〕?普通混凝土配合比规程?JGJ55
(8)?建立工程监理?GB50319—2000
(9)?混凝土强度检验评定?GBJ107
(10)?硅酸盐水泥、普通硅酸盐水泥?GB175
(11)?混凝土外加剂?GB8076
(12)?混凝土质量控制?501
(13) ?山东建筑设计------地下室防水?DBJT4-2图集L6J301---35,37
3. 监理工作的及措施
〔1〕、审查有关、人员资质；
〔2〕、认真审查施工组织设计；工程开工前施工应编制工程施工组织设计及单项工程施工技术方案〔钢筋混凝土现浇构造工程、预应力构造工程、钢构造工程、降水、土方开挖及支护工程等〕报监理审批审查通过的施工组织设计和施工方案是现场施工的根据。
〔3〕、控制好原材进场质量要求进场报验合格证等质量证明进场后按规定取样复试未经历收或验收不合格不允许使用；
〔4〕、催促施工做好施工试验砼试块按要求见证取样试验抽检砼塌落度、搅拌站计量等；
〔5〕、加大对现场施工的检查力度。严格按有关施工验收进展检查验收〔检查、检查数量要符合规定〕监理人员根据施工安排每天24小时现场值班随时对施工质量进展监控并记好监理日志；
〔6〕、强化施工自检自查及自我保证体系施工未经自我检查合格监理不予验收；
〔7〕、严格报验程序未经监理验收合格不允许进入下道工序施工；
〔8〕、综合运用现场检查、旁站、检测、会议、监理、支付手段以及停工等多种手段实现对工程的有效监控；
〔9〕、以主动预防控制为重点坚持“预防为主检查验收相结合〞的原那么；
〔10〕、充分考虑外部环境对工程质量的影响特别是季节施工对质量的影响严格按冬季施工的有关要求组织施工。
〔11〕、树立“平安第一〞的思想按照及地方的各项规定随时检查、催促施工平安施工控制工作根据实际情况采取必要的措施。
