1. 适用范围
本细那么适用于室内给水、排水及室外给水排水工程施工及验收的监视理。

2. 编制根据：
本监理细那么根据以下有关、规定、规程及相关设计制定：
2.1 施工图及相关设计；
2.2 建筑给水排水及采暖工程施工质量验收〔GBJ50242-2002〕。
2.3 建筑给水排水硬聚氯乙稀道安装工程施工技术操作规程〔DBJ 13-23-99〕
2.4 铝塑复合道〔PAP〕安装工程施工技术操作规程〔DBJ 13-30-1999〕
2.5 自动喷水灭火系统施工及验收〔GB50261-96〕
2.6 建筑工程施工质量验收统一〔GB50300-2001〕
2.7 建立工程监理(GB50319—2000)
2.8 ?工程建立强迫性条文?(房屋建筑局部)
2.9 已批准的监理规划
2.10 建筑设备安装分项工程施工工艺(中国建筑工业 1992年版)

3. 特点及质量目的:
以实际工程情况另叙。

4. 监理及监理工作流程:
监理工作根据有关的委托合同、设计、施工、验评等分三个阶段进展即准备阶段、施工阶段、验收评定阶段。

5. 内容
5.1 室内给水系统安装工程
施工工艺及监理工作流程：

安装准备

干安装

支安装

试压、冲洗

设备、给水配件安装

通水试验

准备阶段

3 设计图纸及其它工程技术齐全 并有图纸会审纪要及技术人员?施工技术交底记录?。
道的标高及尺寸等符合设计要求。
施工阶段

〔1〕 隐蔽道和给水系统的水压试验结果必须符合设计要求和施工规定。给水道试验压力不应小于0.6 MPa 各种材质的给水道系统试验压力应为工作压力的1.5倍。
〔2〕 埋地道沟实度必须符合设计要求或施工规定沟位置、标高符合设计要求。严禁铺设在未经处理的松土上。
〔3〕给水引入与排水排出的程度净距不得小于1米。
〔4〕立、横支安装应先装支托架支托架的规格、型式、间距必须符合设计要求或施工规定。
〔5〕道穿过根底、墙壁和楼板应配合土建预留孔洞。
〔6〕埋地道的防腐层应符合设计要求和施工规定。
〔7〕饮用水道在使用前应用每升水中含20—30毫克的离氯的水灌满道进展消,含氯水在中应留置24小时以上。消完后,再用饮用水冲洗并经有关部门取样检验水质未被污染方可使用。
质量通病的防治
〔1〕托、吊、卡架不结实。由于剔洞深度不够卡子燕尾被切断埋设卡架洞内杂物未清理净砼封堵又不浇水致使固定不牢；
〔2〕立甩口高度不准确。其原因是由于层高超出允许偏向或测量不准；
〔3〕立距墙不一致或半明半暗。其原因是由于立位置安排不当或隔断墙位移偏向太大造成；
〔4〕水流不畅或道堵塞。其原因是安装前未认真清理子；施工过程中口未及时封堵或封堵不严；水箱不及时加盖致使杂物落入堵塞或污染道；不按规定进展水压试验和通水前的冲洗；
验收评定阶段
——2002〕的规定执行。

5.2 室内消防给水系统安装工程

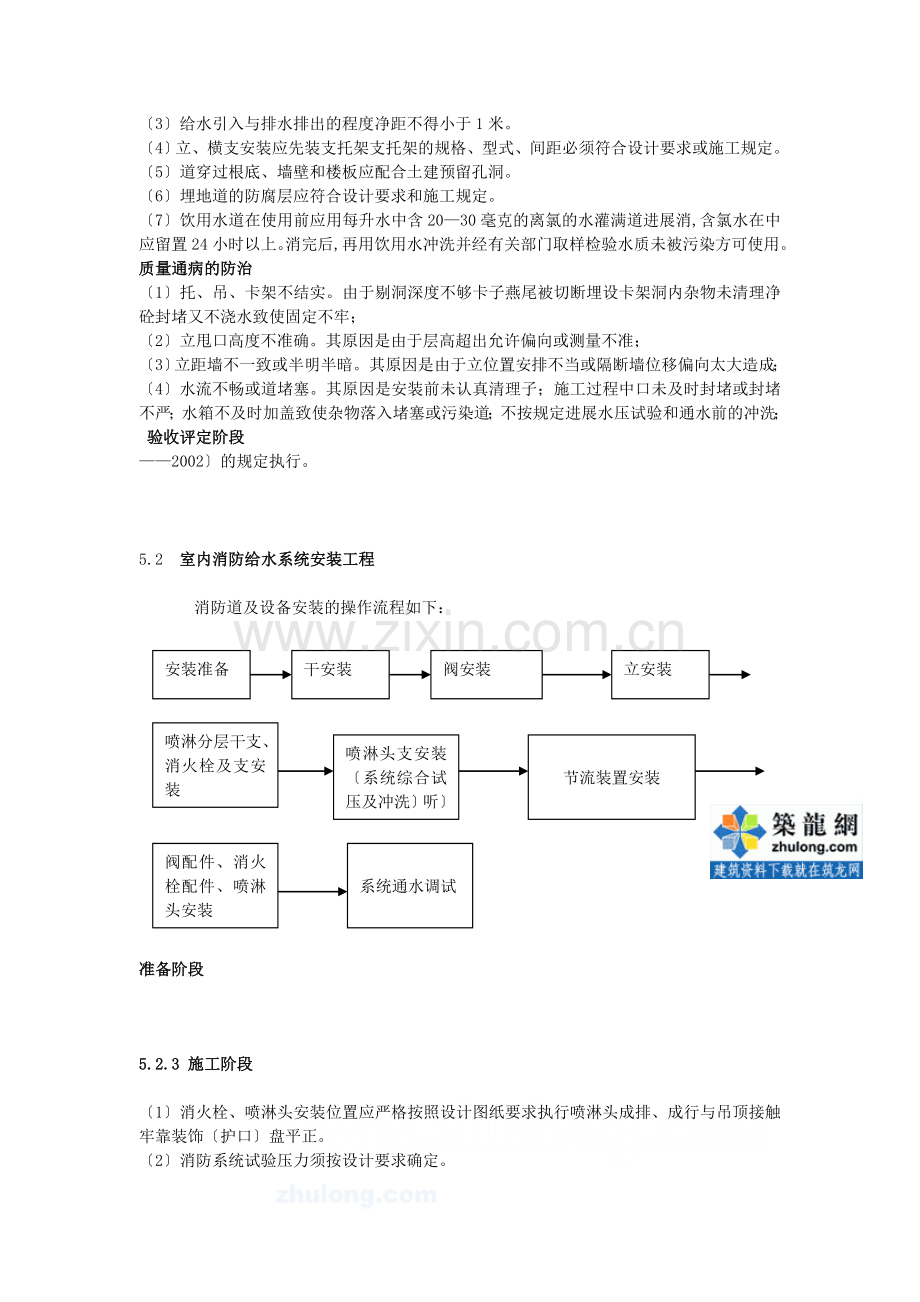

消防道及设备安装的操作流程如下：

立安装
阀安装
干安装
安装准备

节流装置安装
喷淋头支安装〔系统综合试压及冲洗〕听〕
喷淋分层干支、消火栓及支安装

系统通水调试
阀配件、消火栓配件、喷淋头安装

准备阶段

5.2.3 施工阶段

〔1〕消火栓、喷淋头安装位置应严格按照设计图纸要求执行喷淋头成排、成行与吊顶接触牢靠装饰〔护口〕盘平正。
〔2〕消防系统试验压力须按设计要求确定。
〔3〕消防阀应设在明显、易于操作的位置阀应有排水措施。
〔4〕消防箱内附件应配置齐全箱内按钮位置正确联动灵敏。消火栓栓口应朝外阀门中心距地面以1.1米为宜。
〔5〕水流器安装方向应正确动作灵敏。
〔6〕喷淋系统各层、试水装置应设置在能便于排水的地方。
〔7〕安装自动喷洒消防装置应不阻碍喷头喷水效果。如设计无规定应符合以下规定：吊架与喷头的间隔 应不小于300 毫米；距末端喷头的间隔 不大于750 毫米；吊架应设在相邻喷头间的段上当相邻喷头间距不大于3.6 米可设一个小于1.8 米允许隔段设置。
〔8〕阀门应按施工要求做好强度和严性试验。

〔1〕喷淋头处有渗漏现象。由于尚未系统试压就封吊顶造成通水后渗漏。封顶前必须经试压。
〔2〕喷淋头与吊顶接触不牢。护口盘偏斜。由于支末端弯头处未加卡件固定支尺寸不准使护口盘不正。
〔3〕喷淋头不成排、成行。由于未拉线安装。
〔4〕水流器工作不灵敏。由于安装方向相反或电接点有氧化物造成接触不良。
〔5〕水泵结合器不能加压。由于阀门未开启单向阀装反或有盲板未撤除造成。
〔6〕消火栓箱门关闭不严。由于安装未找正或箱门强度不够变形造成。
〔7〕消火栓阀门关闭不严。由于道未冲洗干净阀座有杂物造成。
〔8〕消防道安装缺陷。其原因是消火栓口朝向不对标高位置不准；水龙带不按规定摆放。其原因是施工时没有按规定安装施工安装时不认真；

验收评定阶段
——2002〕的规定执行。

验收合格：签署?检验批质量验收表?。验收不合格：签返?工程报验单?签发?监理工程师单?经整改后报送?监理工程师回复表?。
上道工序未经检查验收不得进展下一道工序施工。

5.3 给水设备安装

安装准备

根底放线验收

泵体、箱体就位

联轴器找正

轴承箱清洗加油

水泵试运转、水箱满水、闭水试验

准备阶段

施工阶段

〔1〕安装离心水泵应结实不偏斜其泵体程度度每米不超过0.1毫米。
〔2〕离心水泵的程度联轴器应保持同轴度；轴向倾斜每米不得超过0.8毫米;径向移不得超过0.1毫米。
〔3〕 水泵试运转前应注油、填满填料连接法兰和封装置不得有渗漏叶轮与泵壳不应相碰各部阀门应灵敏。
〔4〕水泵试运转前应测试电机控制电路的绝缘电阻检查路情况是否良好。水泵试运转轴承温升应符合施工规定并做好试运转记录。
〔5〕水箱的水压试验必须符合设计与规定。

5.3.4 质量通病的防治
〔1〕泵体安装处于受力状态。其原因是由于不严格按规定架设秋道或设计不合理应在道和阀门的连接件上增设支撑解除加到泵体上的载荷。
(2)吸水不畅。其原因是叶轮进水口被杂物堵塞；叶轮破损；单流阀堵塞；温升高；吸水接头不严；盘根处漏气。
〔3〕消耗动力过大。其原因是由于填料压过紧使填料发热；水泵叶轮破坏；水泵供水量加大。
〔4〕轴承过热。其原因是由于光滑油内有杂质或油量缺乏油环转动不灵敏轴承间隙太小。
5.3.5 验收评定阶段
——2002〕的规定执行。

5.4 道防腐

道清理、除锈

道防腐刷油

准备阶段

5.4.3 施工阶段

（1） 用人工或机械除锈将道外表的的氧化皮、铸砂除掉。
（2） 刷油前用棉丝将道外表擦净。
质量通病的防治
（1） 材外表脱皮、返锈。主要原因是材除锈不净。
（2） 材外表油漆不均匀有流坠或有漏涂现象主要是刷子沾油漆太多和刷油不认真。
验收评定阶段
——2002〕的规定执行。

验收合格：签署?检验批质量验收表?。验收不合格：签返?工程报验单?签发?监理工程师单?经整改后报送?监理工程师回复表?。
上道工序未经检查验收不得进展下一道工序施工。

5.5 室内排水系统安装工程

安装准备

干安装

支安装

洁具安装

通水试验

5.5.2 准备阶段
5
5.5.2.2 施工所需机械、工具、人员准备齐全。
5.5.2.3 设计图纸及其它相关技术齐全并有图纸会审纪要和技术人员?施工技术交底记录?。

5.5.3 施工阶段
5.5.3.1 控制要点及目的值
(1) 隐蔽的排水和雨水道的灌水试验结果必须符合设计要求或施工规定。
(2) 排水道坡度必须符合设计要求或施工规定。
(3) 排水立应按设计要求或施工规定设置检查口塑料必须按设计要求装设置伸缩节。
(4) 塑料排水粘接时插入承口深度适宜粘接均匀卡应为塑制卡架假设用钢制卡架应在外包橡胶垫圈。
(5) 暗装或埋地的排水道在隐蔽前必须做灌水试验其灌水高度应不低于底层地面高度。
(6) 雨水道不得与生活污水道相连接。
(7) 雨水道安装后应做灌水试验灌水高度必须到每根立最上部的雨水漏斗。

〔1〕预制好的段弯曲或断裂。原因是直堆放未垫实或曝晒所致；
〔2〕接口处外观不清洁美观。粘接后外溢粘接剂应及时除掉；
〔3〕粘接口漏水。原因是粘接剂涂刷不均匀或粘接处未处理干净所致；
〔4〕地漏安装过高过低影响使用。原因是地平线未找准；
〔5〕立穿楼板处渗水。原因是立穿楼板处没有做防水处理。

——2002〕的规定执行。

验收合格：签署?检验批质量验收表?。验收不合格：签返?工程报验单?签发?监理工程师单?经整改后报送?监理工程师回复表?。

上道工序未经检查验收不得进展下一道工序施工。

5.6 卫生器具安装工程

卫生洁具安装
卫生洁具及配件检验
安装准备

卫生洁具与墙、地缝隙处理
卫生洁具稳装
卫生洁具配件预装

通水试验
卫生洁具外观检查

准备阶段

施工阶段

〔1〕器具的安装,宜采用预埋螺栓或膨胀螺栓固定。
〔2〕器具支、托架的安装须平整、结实与器具接触应严。
〔3〕器具的安装位置应正确。安装应平直垂直度的允许偏向不得超过3毫米。
〔4〕地漏应安装在地面的最低处其篦子顶面应低于设置处地面5毫米。器具的安装高度应符合设计的要求和施工的规定。
〔5〕卫生器具的排水径和最小坡度,必须符合设计要求和施工的规定.

质量通病的防治
〔1〕蹲便器不平左右倾斜。原因是稳装时正面和两侧垫砖不牢高水箱与便器不对中；
〔2〕高、低水箱拉、扳把不灵敏。原因是高、低水箱配件安装时三个主要部件在水箱内位置不合理。
〔3〕坐便器与背水箱中心没对正弯歪扭。原因是划线不对中便器稳装不正或先稳背箱。后稳便器；
〔4〕坐便器周围分开地面。原因是下水口预留过高稳装前没修理；

〔5〕立式小便器距墙缝隙太大。原因是甩口尺寸不准确；
〔6〕洁具溢水失灵。原因是下水口无溢水眼。

——2002〕的规定执行。

验收合格：签署?检验批质量验收表?。验收不合格：签返?工程报验单?签发?监理工程师单?经整改后报送?监理工程师回复表?。

5.7 室外给水道安装工程

材、件、阀门、消火栓等就位
消扫膛
安装准备

道冲洗
水压试验
灰口养护
道连接

〔1〕沟应严格按设计图纸开挖,沟实度到达设计要求,根底稳固。
〔2〕接口必须严格饱满养护良好试压合格。
〔2〕阀门按施工要求做好严性试验。
〔3〕给水与其它线间隔 必须符合设计要求及施工规定。
〔4〕沟回填须夯严实顶上部500毫米内不得填直径大于100毫米的块石500毫米以上局部回填块石不得集中沟人工夯料时虚铺厚度不大于200毫米机械夯实虚铺厚度不大于300毫米机械不得在沟上行走。

〔1〕埋地道断裂。原因是基处理不好或填土夯实不当；
〔2〕阀门井深度不够。原因是埋地道坐标及标高不准；
〔3〕水泥接口渗漏。原因是水泥标不够或过接口未养护好捻口操作不认真未捻实；
验收评定阶段
——2002〕的规定执行。

验收合格：签署?检验批质量验收表?。验收不合格：签返?工程报验单?签发?监理工程师单?经整改后报送?监理工程师回复表?。
上道工序未经检查验收不得进展下一道工序施工。

5.8 室外给水沟及井室
施工工艺流程:
施工准备

放线、开挖、
井室砌筑

土方回填

准备阶段

施工阶段
控制要点及目的值
〔1〕沟应严格按设计图纸开挖,沟实度到达设计要求,根底稳固。
〔2〕井室砌筑必须符合设计要求及施工规定。
〔3〕沟回填须夯严实顶上部500毫米内不得填直径大于100毫米的块石500毫米以上局部回填块石不得集中沟人工夯料时虚铺厚度不大于200毫米机械夯实虚铺厚度不大于300毫米机械不得在沟上行走。

质量通病的防治
〔1〕埋地道断裂。原因是基处理不好或填土夯实不当。
〔2〕井室深度不够。原因是沟坐标及标高不准。
验收评定阶段
——2002〕的规定执行。

验收合格：签署?检验批质量验收表?。验收不合格：签返?工程报验单?签发?监理工程师单?经整改后报送?监理工程师回复表?。
上道工序未经检查验收不得进展下一道工序施工。

5.9、室外排水网
排水道安装

安装准备

沟定位、开挖

下安装

灌水试验

沟回填

准备阶段

施工阶段

〔1〕 沟应严格按设计图纸开挖沟实度到达设计要求根底稳固。
〔2〕 排水道坡度正确。
〔3〕 道接口必须严饱满养护良好。灌水试验合格。
〔4〕 道与其它线的间隔 必须符合设计要求及施工规定。

验收评定阶段
——2002〕的规定执行。

验收合格：签署?检验批质量验收表?。验收不合格：签返?工程报验单?签发?监理工程师单?经整改后报送?监理工程师回复表?。
上道工序未经检查验收不得进展下一道工序施工。

5.10排水沟及井室
施工工艺流程:

安装准备

沟定位、开挖

井室砌筑

灌水试验

沟回填

准备阶段

施工阶段

〔1〕 沟应严格按设计图纸开挖沟实度到达设计要求根底稳固。
〔2〕 检查井路面盖应同路面平允许偏向±5毫米。绿化带和不通车的地方 井盖应高出地坪50毫米。
〔3〕 沟回填必须夯严实顶上部500毫米以内不得回填直径大于100毫米的块石500毫米以上局部回填的块石不得集中。沟人工夯实时虚铺厚度不大于200毫米；机械夯实时虚铺层厚度不大于300毫米机械不得在沟上行走。

验收评定阶段
——2002〕的规定执行。

验收合格：签署?检验批质量验收表?。验收不合格：签返?工程报验单?签发?监理工程师单?经整改后报送?监理工程师回复表?。
上道工序未经检查验收不得进展下一道工序施工。

6. 应用表单
6.1 建筑给水排水及采暖〔分部〕工程质量验收表
6.2 子分部工程质量验收表
6.3 分项工程质量验收表
6.4 检验批质量验收表
6.5 报验申请表〔A4〕
6.6监理工程师回复单〔A6〕
6.7建筑材料报审表〔A8〕
6.8监理工程师单〔B1〕
6.9监理工作联络单〔C1〕
6.10 工程变更单〔C2〕
6.11监理日记
