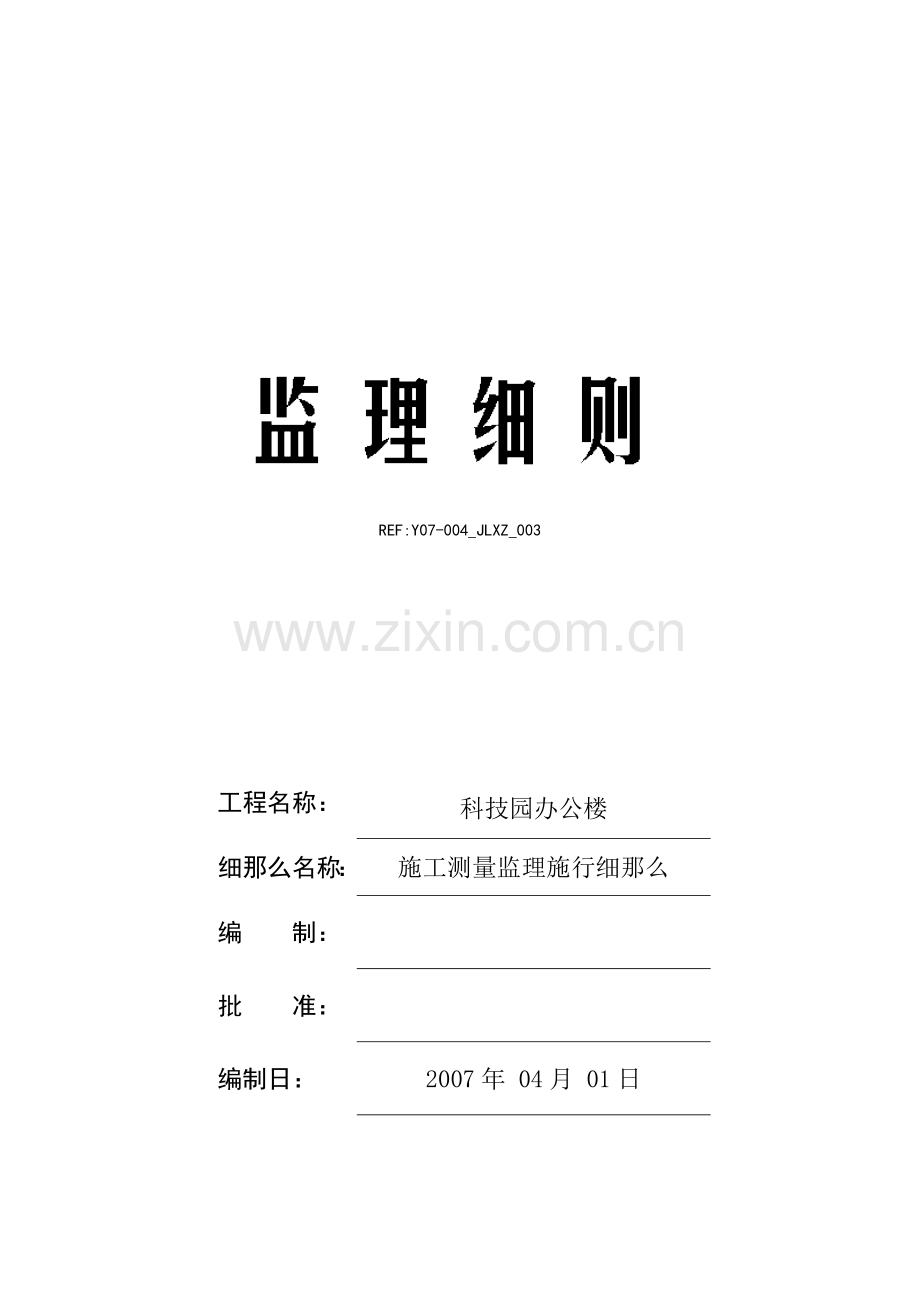

科技园办公楼施工测量监理实施细则.doc

REF:Y07-004_JLXZ_003

工程名称：
科技园办公楼
细那么名称：
施工测量监理施行细那么
编 制：

批 准：

编制日：
2007年 04月 01日

施行中咨兰州金川科技园监理部 施工测量监理施行细那么

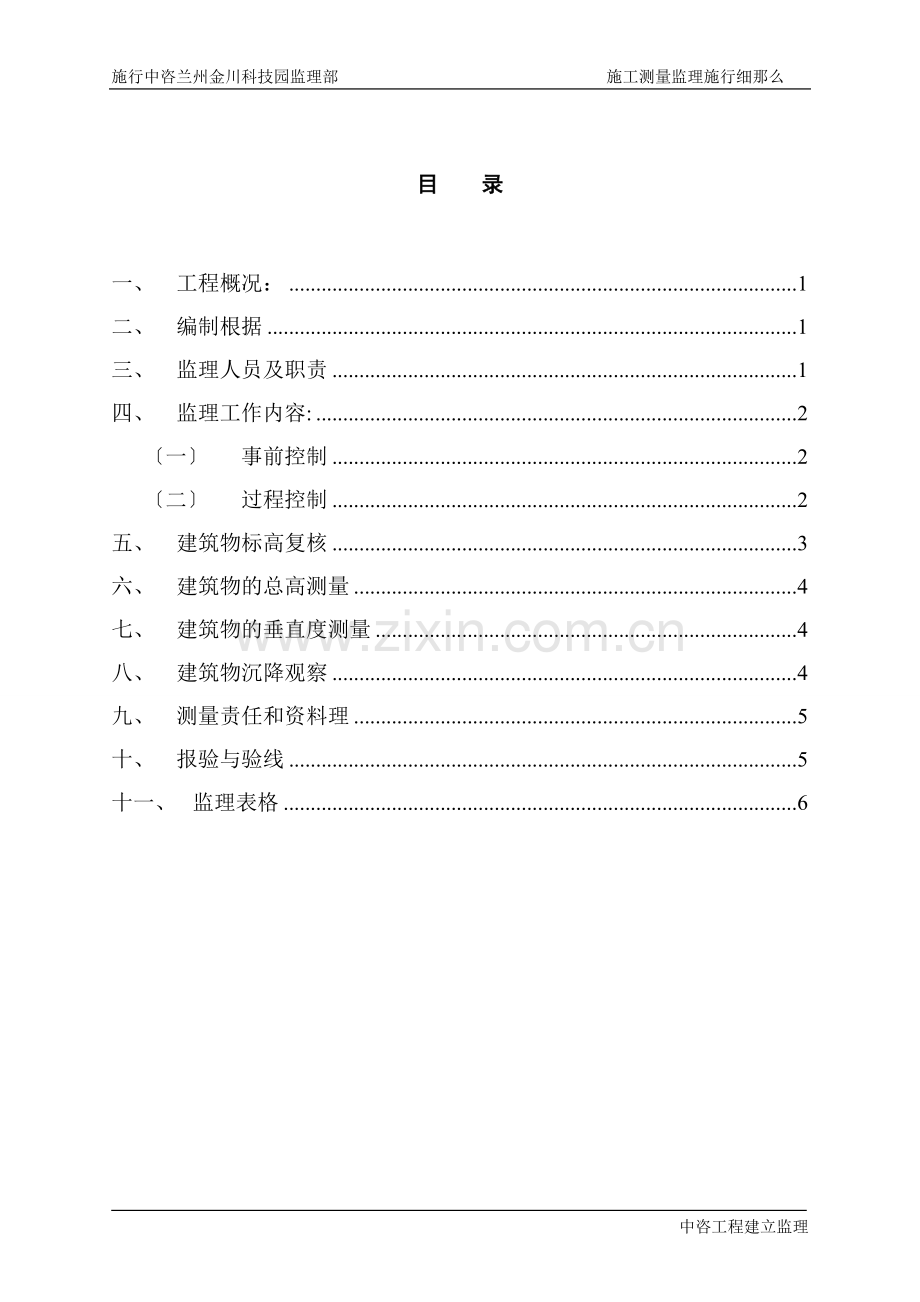

目 录

一、 工程概况： 1
二、 编制根据 1
三、 监理人员及职责 1
四、 监理工作内容: 2
〔一〕 事前控制 2
〔二〕 过程控制 2
五、 建筑物标高复核 3
六、 建筑物的总高测量 4
七、 建筑物的垂直度测量 4
八、 建筑物沉降观察 4
九、 测量责任和资料理 5
十、 报验与验线 5
十一、 监理表格 6

中咨工程建立监理

金川科技园办公楼施工测量监理细那么

一、 工程概况：
金川集团兰州金川科技园办公楼位于兰州榆中和平开发区金川科技园西南北靠牡丹西路东临金川大道占地面积229㎡总建筑面积28473㎡设计地上面积21992㎡地下面积81㎡。地上9层、地下2层。建筑高度41.75m , 群楼9.95m二类高层建筑钢筋砼框架剪力墙构造。
二、 编制根据
1、 建筑工程施工合同。
2、 建筑工程委托监理合同。
3、 和地方有关建立方针、政策的法律和法规。
4、 设计图纸变更洽商与原始点(如红线桩、水准点等)其数据(如高程 、坐标等)。
5、 经审核并批准的施工组织设计/施工方案。
6、 相关的技术、、规程。
（1） ?工程测量?(GB50026-93)。
（2） ?建筑工程施工质量验收统一?〔GB50300-2001〕。
（3） ?建筑地基根底工程施工质量验收?〔GB50202-2002〕。
（4） ?砼构造工程施工质量验收?〔GB50204-2002〕。
（5） ?建立工程监理?〔GB50319-2000〕。
（6） ?砌体工程施工工艺规程?DB62/T25-3024-2005。
三、 监理人员及职责
本工程的测量监理工作主要职责为：负责测量控制〔审查技术方案,签认工程测量报验资料〕；编制测量细那么；负责专业工程台帐统计；工程计量。
四、 监理工作内容:
（一） 事前控制
（1） 审核验正施工报验的测量器〔水准仪、经纬仪等〕工具是否满足相应的测量精度要求以减少仪器的测量误差且经过有检测资质的 检验校正并在检效周内。
（2） 审核验正施工报验的施工测量人员是否经过培训具有相应的资质或胜任相应测量的工作才能。
（3） 校核测量配套工具如标尺刻线、圈尺的精度。
（4） 准备好不同测量内容所用的测量记录表。
（5） 审核并批准施工编制的测量方案测量方案应由技术负责人审核确认,测量方案应满足设计要求符合工程实际实在可行。
（二） 过程控制
（1） 建筑物定位测量前应由业主提供规划设计图建筑物坐标及高程控制点。坐标一般为三点以上其中两点定位测量用其余为校核用。
（2） 新提供的坐标及高程控制点施工应妥善保护应在单体定位后引至平安地方固定好。
（3） 必须按规程作业观测误差必须小于限差观测中的系统误差应采取措施进展改正。验线本身应先行闭合校。
（4） 建筑物定位测量时以所提供的两个坐标进展测量定位然后利用其余坐标反向测量校核；坐标有误时应及时现场专业监理工程师和业主代表进一步证实；放样本身轴线有误应重新放样。
（5） 放映样后的轴线标于龙门板上用于基槽线放样模板定位地梁轴线复核以及±0.00以下的墙体轴线放样每次测量前均应先根据坐标复核龙门板轴线。
（6） 轴线放样
在根底回填前,可利用龙门扳的轴线先放样底层轴线。当底层墙体或柱完毕应把后移的轴线标点移至建筑的各大角和转角墙、柱上并用油漆标好这些轴线将随建筑物的施工一直往上引作为本层其它轴线放样的根据。为确保框架构造中的外框架的垂直和观感要求外排柱应每柱都引通标高轴线。
本层内的墙体或框架中排柱应以边轴线通长线进展内墙或内排柱的轴线定位。框架构造中的外排柱的通线进展定位后更应对单柱上下层的轴线进展复核。
墙体为框架剪力墙时在模板安装前还应根据已放样的轴线弹出模板安装时的内边线作为立模定位的根据。
砌体组砌时外围护墙应边砌边吊线校核。柱或剪力墙的模扳上引中线与轴线校核。梁板那么根据柱、墙上的校核过的中线进展轴线校核。
台或出墙构件除应从轴线外引进展定位外还应吊垂线与低一层的台或出墙的构件对齐。
五、 建筑物标高复核
1、 在建立业主提供的规划部门测量的坐标时应同时提供永久性高程点将永久性高程点引至建筑物四周做高程桩把永久高程引至高程桩。高程应设围护高程桩应设在不易扰动的地方半永久性高程应定校核。
2、 根据永久性高程或半永久性高程测量基底标高在基底做标高标木桩控制垫层厚度在地梁模扳上弹梁面标高以控制地梁标高在底层墙体上或框架柱上测出建筑物单体的±0.00基线或+50线并用红油漆标出作为层高的控制线。层高测量可采用挂线。丈量与经纬仪量仰角生计算层高层相结合。每层施工完相应的层高控制线应上引。
3、 根据层高控制线引入室内转为30线或50线室内30线或50线作为窗台控制、墙顶控制、门窗安装标高控制、梁底和板底标高控制的根据。还可作为天棚粉刷打底的阴角程度比拟线和地面找平或找坡控制的比拟线。
六、 建筑物的总高测量
建筑物的总高测量主要是利用经纬仪测量总高点的仰角再与±0.00基线测出经纬仪的高度利用经纬仪与±0.00基线的间隔 和总高点的仰角计算经纬仪至总高点的高度后与经纬仪高度的总和即为建筑物的总高。采用红外线测量仪时那么可直接测出总高度。
七、 建筑物的垂直度测量
1、 在建筑物主体封顶后装饰前应对建筑物的垂直度进展第一次测量待装修后开工前测第二次。
2、 装修前的垂直度测量可采用吊垂线和经纬仪相配合。垂线从屋面边轴吊线下来经纬仪控制垂线的垂直垂线在底层与同轴的轴经偏向即垂直度偏向。
3、 装修后的垂直度测量那么可在直接从屋面的外墙大角吊垂线。经纬仪控垂线的垂直垂经线在底层与大角的偏移即为垂直度的偏向。
4、 一般建筑物四大角均应测量垂直度,每个大角应测量两个方向。
八、 建筑物沉降观察
1、 沉降观察要求采用Φ18钢筋进展预制端头垂直90º角。平直长度2.2㎝的弯头作为测量点测量点应磨成半球形或圆台状。
2、 沉降观察点统一安装在建筑物室外标高以上50㎝处。安装时假设安装点钢筋砼柱时那么应直接焊于柱筋上；假设是砖墙。那么应采用先预埋预制块上再砌上墙沉降观察点安装时应伸出墙5㎝左右以确保外墙装修后沉降观察点能伸出墙2.5㎝。沉降观察点安装后应上漆并标出标志。
3、 沉降观察点每个建筑物应设不少于6个。观察点一般设在建筑物的转角和建筑物沉降两侧。
4、 建筑物沉降观察是利用永久高程点或半永久高程进展测量的。测量时应采用闭合测量沉降观察的目的除测量建筑物每测量点的沉降外最主要目的是测出不均匀沉降量。因此测量沉降时每次不允许采用一个永久高程或半永久高程。
5、 建筑物沉降观察在沉降点安装后第一次应先测出各沉降点的实际高度以后每上次荷载或每上一自然层应测一次沉降观察。到建筑物封顶后那么改为每月定时观察。
九、 测量责任和资料理
1、 除每次测量的测量方案需技术负责人确认个每次测量后负责跑尺、观镜、校对、复核、审核的责任人应签字。
2、 原始记录和根据记录整理的测量结果均是测量技术资料。
3、 技术负责人在每次审核测量结果时一旦发现建筑物的垂直度或沉降有异常有责任向专业监理工程师。隐情不报技术负责人应承当责任。
4、 专业监理工程师将定抽查测量资料。施工应积极配合。
十、 报验与验线
1、 施工应根据“施工测量放线报验表〞的要求向工程监理部报送?施工测量方案?只有当监理部审批后方能按该方案进展施工。
2、 测量后的结果应符合相关的技术、、规程。

1） 根底验线时的允许偏向如下：
长度L 宽度B的尺寸〔m〕
允许偏向〔㎜〕
L〔B〕≤30
±5
30<L〔B〕≤60
±10
60< L〔B〕≤90
±15
90< L〔B〕
±20
2） 轴线的竖向投线应以建筑物轴线控制桩为测站确保其位置正确投测的允许误差应符合下表规定：
工程
允许偏向〔㎜〕
每层
±3
总高〔H〕
H≤30m
±5
30m<H≤60m
±10
60m<H≤90m
±15
90m<H
±20
轴线的对角线尺寸允许误差为边长误差的√2倍外廓轴线夹角的允许误差为1＇。
十一、 监理表格
1、 平面位置复验测量记录计算表。
2、 标高验收记录。
5
中咨工程建立监理
