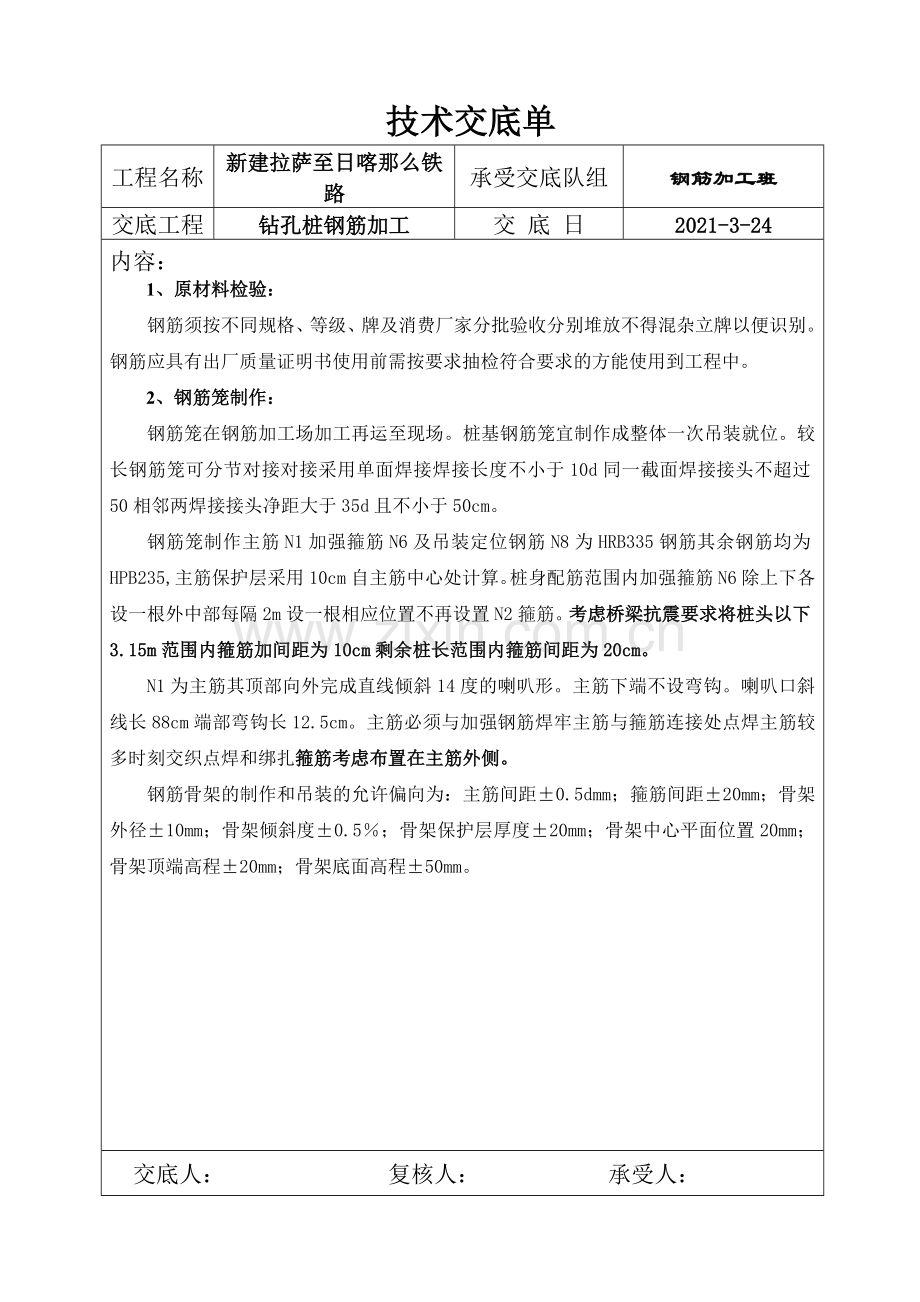

技术交底单
工程名称
新建拉萨至日喀那么铁路
承受交底队组
钢筋加工班
交底工程
钻孔桩钢筋加工
交 底 日
2021-3-24
内容：
1、原材料检验：
钢筋须按不同规格、等级、牌及消费厂家分批验收分别堆放不得混杂立牌以便识别。钢筋应具有出厂质量证明书使用前需按要求抽检符合要求的方能使用到工程中。
2、钢筋笼制作：
钢筋笼在钢筋加工场加工再运至现场。桩基钢筋笼宜制作成整体一次吊装就位。较长钢筋笼可分节对接对接采用单面焊接焊接长度不小于10d同一截面焊接接头不超过50相邻两焊接接头净距大于35d且不小于50cm。
钢筋笼制作主筋N1加强箍筋N6及吊装定位钢筋N8为HRB335钢筋其余钢筋均为HPB235,主筋保护层采用10cm自主筋中心处计算。桩身配筋范围内加强箍筋N6除上下各设一根外中部每隔2m设一根相应位置不再设置N2箍筋。考虑桥梁抗震要求将桩头以下3.15m范围内箍筋加间距为10cm剩余桩长范围内箍筋间距为20cm。
N1为主筋其顶部向外完成直线倾斜14度的喇叭形。主筋下端不设弯钩。喇叭口斜线长88cm端部弯钩长12.5cm。主筋必须与加强钢筋焊牢主筋与箍筋连接处点焊主筋较多时刻交织点焊和绑扎箍筋考虑布置在主筋外侧。
钢筋骨架的制作和吊装的允许偏向为：主筋间距±0.5dmm；箍筋间距±20mm；骨架外径±10mm；骨架倾斜度±0.5％；骨架保护层厚度±20mm；骨架中心平面位置20mm；骨架顶端高程±20mm；骨架底面高程±50mm。

交底人： 复核人： 承受人：
第 1 页共 4 页
技术交底单
工程名称
新建拉萨至日喀那么铁路
承受交底队组
钢筋加工班
交底工程
钻孔桩钢筋加工
交 底 日
2021-3-24
内容：
3、钻孔桩钢筋骨架允许偏向及报验程序
序
工程
允许偏向〔mm〕
检验
1
钢筋骨架在承台底以下长度
±100
用尺检查
2
钢筋骨架直径
±20
3
主钢筋间距
±0.5d
用尺检查不少于5处
4
加强筋间距
±20
5
箍筋间距或螺旋筋间距
±20
6
钢筋骨架垂直度
1
吊线尺量检查
钢筋笼制作完毕后现场技术人员需自检自检合格后报请监理工程师验收验收合格前方可进入到下道工序。

交底人： 复核人： 承受人：
第 2 页共 4 页
技术交底单
工程名称
新建拉萨至日喀那么铁路
承受交底队组
钢筋加工班
交底工程
钻孔桩钢筋加工
交 底 日
2021-3-24
内容：
4、钢筋工程施工质量通病的防治
序
通病现象
原因分析
预防措施
1
钢筋锈蚀
保不善
1、对颗粒状或片状老锈必须去除；
2、钢筋除锈后仍留有麻点者严禁按原规格本表钢筋数量为钢筋笼成型实测长度使用于于；
3、进场后加强保钢筋堆放处要下垫上盖。
2
钢筋接头的连接和接头数量及布置不符合要求
交底不细、工艺控制有误、不清、把关不严
1、严格技术交底及工艺控制；
2、合理配料防止接头集中；
3、正确理解中规定的同一截面的含义。
3
钢筋网中主副筋放反
交底不细、工艺控制有误、不清、把关不严
1、认真看清图纸并向操作人员进展书面的技术交底复杂部位应附有施工草图；
2、加强质量检查认真做好隐蔽工程检验记录。
4
钢筋位置不对及产生变形
交底不细、工艺控制有误、不清、把关不严
1、认真按照施工操作规程及图纸要求施工并加强自检、互检、交接检；
2、控制砼的浇灌、振捣成型防止钢筋产生过大变形和错位。
5
接头尺寸偏向过大
交底不细、工艺控制有误、不清、把关不严
1、绑条长度符合施工绑条沿接头中心线纵向位移不大于0.5d接头处弯折不大于4°；钢筋轴线位移不大于0.1d且不大于3mm；
2、焊缝长度沿绑条或搭接长度满焊误差0.5d。
6
焊缝尺寸缺乏
交底不细、工艺控制有误、不清、把关不严
1、按照设计图的规定进展检查；
2、图上无标注和要求时检查焊件尺寸焊缝宽度不小于0.7d；焊缝厚度不小于0.3d。
7
电弧烧伤钢筋外表造成钢筋断面部分削弱或对钢筋产生脆化作用
操作人员责任心不强,质检人员检验不及时
1、防止带电金属与钢筋接触产生电弧；
2、不准在非焊区引弧；
3、地线与钢筋接触要良好结实。

交底人： 复核人： 承受人：
第 3 页共 4 页
技术交底单
工程名称
新建拉萨至日喀那么铁路
承受交底队组
钢筋加工班
交底工程
钻孔桩钢筋加工
交 底 日
2021-3-24
内容：
8
焊缝中有气孔
操作人员责任心不强,质检人员检验不及时
1、焊条受潮、药皮开裂、剥落以及焊芯锈蚀的焊条均不准本表钢筋数量为钢筋笼成型实测长度使用于于；
2、适当加大焊接电流降低焊接速度使焊缝金属中气体完全外逸；
3、雨雪天不准在露天作业。
5、钢筋笼加工之前请施工队伍根据桩基钢筋数量表和桩基钢筋布置图提供下料单并及时上报现场技术人员审核。
6、在正式施工之前暂时考虑加工一个钢筋笼样品待样品经监理和技术人员验收合格后方可正式开场钢筋笼加工。
注：上表钢筋数量表尺寸均未考虑钢筋损耗主筋未计搭接长度。
后附桩基钢筋布置图及设计技术单。
假设有不明之处请及时与现场技术联络。
交底人： 复核人： 承受人：
