临时施工用电工程监理施行细那么

一、 质量控制根据
1、?建立工程平安消费理?。
2、?施工现场临时用电平安技术?JGJ46—88。
3、?监理规划?。
4、有关合同、及技术资料。
5、施工组织设计的现场平面布置图。

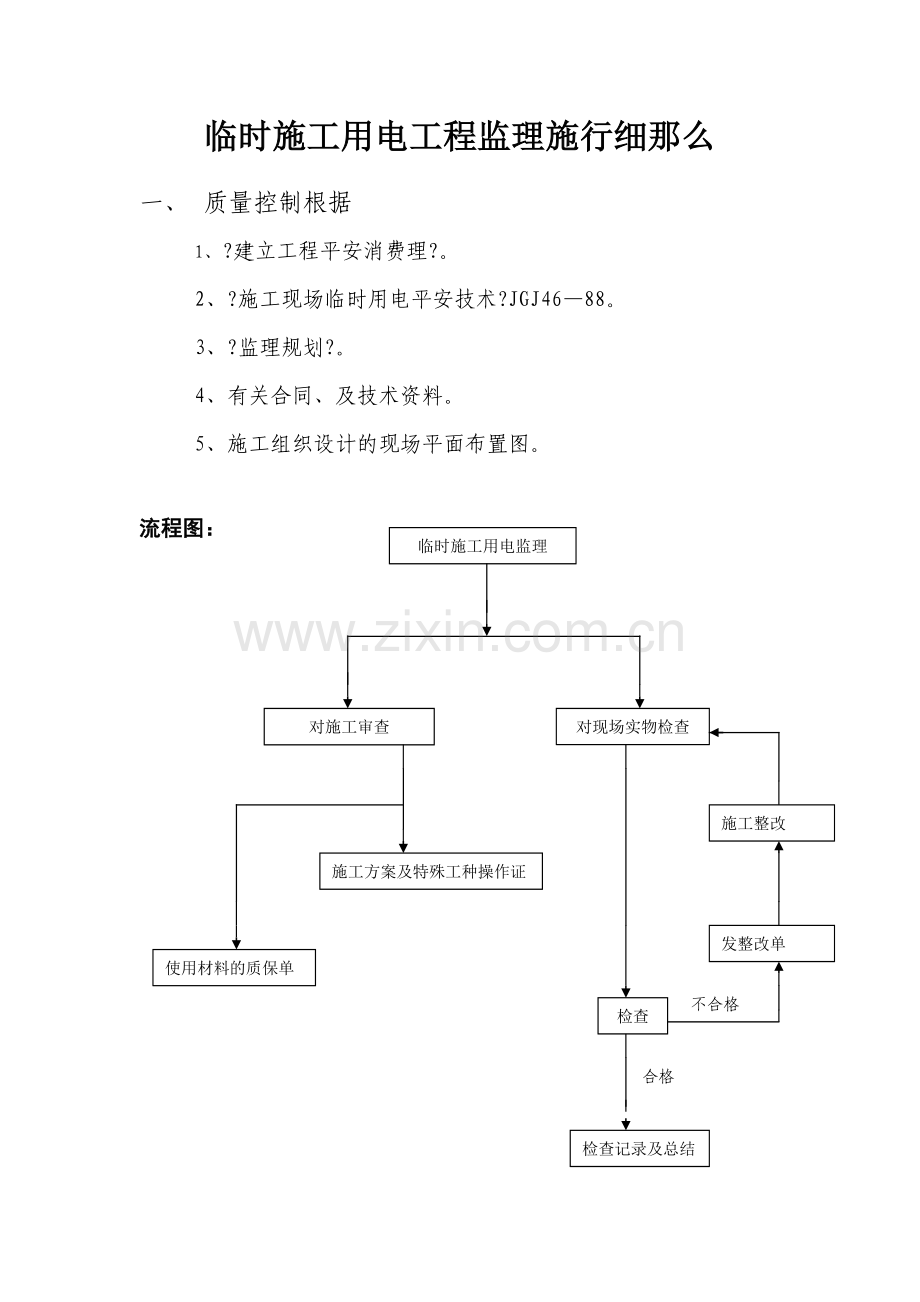

流程图：

临时施工用电监理

对现场实物检查
对施工审查

施工整改

施工方案及特殊工种操作证

发整改单

使用材料的质保单

检查
不合格

合格

检查记录及总结

二、监理工作程序:(见流程图)
施工现场临时用电监理应从人员资格、临时用电方案的审查使用的临时用电设施、开关箱及导线等物件的合格。现场定检查与现场巡视现的问题即时要求整改并跟踪整改正程。还应设责任人、完、检查人、验收人。
施工现场平安理：审查方案现场检查催促施工从三个方面抓：
（1） 人的不平安行为：
查书教育内容台帐平安交底应签认。
特殊人员书：
电工、电焊、塔机司机证件应在合格有效内使用。数量应根据现场实际并与施工组织设计的人员对应现场操作人员与证件必须相符并应持证上岗。
〔2〕物的不平安状态：
应配合现场文明施工定检查整改及时改善施工作业环境以及物品事前确认为合格。施工机械接地接零保护配电线路施工照明等是否以及强迫性条文的执行情况。
〔3〕组织理：
要用系统的理和建立系统化、化的理体系实行全员、全过程、全方位、以预防为主的整体理。

三、施工现场的平安控制
〔一〕 外架线与电缆：
1、在建工程〔含脚手架具〕外侧边缘与外电架空线之间的最小间隔 不得小于表1-1所列数据。
表1—1
外电线路电压
1kV以下
1—10kV以下
35kV以下
最小垂直间隔 〔m〕
6
7
7

2、工现场与外架空线路穿插时外电架空线的最低点与路面的垂直间隔 应不小于表1-2所列数据。
表1—2
架空线路电压
1kV以下
1—10kV
35—110kV
最小平安操作间隔
4m
6m
8m

3、转臂架式起重机的任何部位或被吊物件边缘与10kV以下的架空线路最小程度间隔 不得小于2m。
4、施工现场开挖的非热道沟槽的边缘与埋地电缆沟槽边缘之间的间隔 不得小于0.5m。
〔以上四项应视各工地的实际情况取舍〕。
〔二〕 保护接零与接地：
1、在施工现场专用的中性点直接接地的电力线路中必须采用TN-S接零保护系统。电气设备的金属外壳必须与专用保护零线连接专用保护零线应由工作接地线配电室的〔变压器或发电机的中性点〕零线或第一级漏电保护器电源侧的零线引出。
2、施工现场与外电线路共用同一供电系统时电气设备应根据当地的要求作保护接零或作保护接地不得一局部设备作保护接零另一局部设备作保护接地。
3、施工现场的电力系统严禁利用大地作相线或零线。
4、保护零线〔PE〕与工作零线(N)不得混用、混接接地电阻不应小于4Ω保护零线线径不小于工作零线线径且不得小于2.5mm2铜线。统一为绿／绝缘导线。
〔三〕 电器设备及施工线路
1、配电屏〔盘〕或配电线路维修时应悬挂停电标志牌停送电必须由专人负责。配电维修一般不少于2人。
2、施工现场有自备发电机组且设置在室内时发电机组的排烟必须伸出窗外且发电机房及其控制配电室内严禁存放储油桶。发电机电源与外线电源必须设置联锁装置并检查其可靠有效〔发电机中性点应直接接地且设置〕。
3、架空线必须设置在专用电杆上严禁架设在脚手架、树林上。
4、电缆干线应采用埋地或架空敷设严禁设地面明设。在建筑物、构筑物、道路等易受机械损伤的场所建议穿埋地敷设
5、施工场地所使用的线路必须满足负荷的平安截流量。
〔四〕施工配电
施工对如下进展审查以满足施工现场用电量及平安消费需要。
1、 用电量计算：依下公式进展
P=1.05-1.1(K1ΣP1/cosφ+K2ΣP2+ K3ΣP3+ K4ΣP4)
式中：P—供电设备总需安装量〔KVA〕
P1——电动机额定功率〔KW〕
P2——电焊机额定容量〔KVA〕
P3——室内照明容量
P4——室外照明容量
cosφ—电动机平均功率因数〔施工现场0.75—0.78一般为0.65—0.75〕
2、 导线截面选择的理和公式：
a、 按机械强度选择：导线必须保证不致因一般机械损伤折断。
b、 按容许电流选择：导线必须承受负载电流长时间通过引起的升温。
c、 导线电压降必须在一定限度内。
所选用导线截面必须同时满足以上三项要求。在建筑工地配电线路较短导线截面可由容许电流选定计算公式如下：
a、 按最小机械强度选择导线截面：架空BX=10㎡BLX=16㎡ 〔BX为外护套橡皮线、BLX为橡皮铝线〕
b、 按平安载流量选择导线截面：Ijs=KX*Σ(Pis)/3*Ue cosφ
式中：Ijs—计算电流、KX—同时系数〔取0.7—0.8〕、Pis—有功功率
Ue—线电压、cosφ—功率因数
c、 按容许电压降选择导线截面：S= KX*Σ(Pe*L)/Ccu*△U
式中：S—导线截面、Pe—额定功率、Pis—负载到配电箱的长度
Ccu—常数 〔三相四项制77、单项12.8〕
△U—允许电压降、临时用电用8、正式电路取10
3、 配电箱布置着重监视施工做好以下工作使施工用电趋于化和专业化：
〔1〕、金属箱架、门、安装板不带电的金属外壳及靠近带电局部的金属护栏等均需采用绿黄双色多股软绝缘导线与PE保护零线做可靠连接。施工现场临时用电的配置：以“三级配电、二级漏保〞“一机一闸一漏一箱一锁〞为原那么推荐“三级配电、三级漏保〞配电保护方式。
〔2〕、漏电开关的漏电动作电流分级设置：
A级配电箱：I△n＜100mA T△n＜0.1S
B级配电箱：I△n＜50mA T△n＜0.1S
C级配电箱：I△n＜30mA T△n＜0.1S
手持电开工具、夯土电动机械、潮湿场所等活动箱内须采用I△n＜15mA T△n＜0.1S 的 漏电保护开关。
〔3〕、配电箱必须采用定型。箱内漏电保护开关需定检查并有记录假设停用超过3个月以上或转换现场或发生大电流短路掉闸的情况之一者应采用专用检测仪重新检测合格前方准使用。
〔4〕、配电箱须分别设置N线接线端子报和DE连接端子板并按规定安装在箱体下方两侧。采用-30×4搪锡铜板制作。
〔5〕、交流、直流焊机须配置弧焊机触电保护器设专用箱。
〔6〕、消防供用电系统、消防泵保护须设专用箱配电箱内设漏电声光器空气开关采用无载保护型。
〔7〕、订购空气开关、漏电保护器、电焊机二次降压保护器等临电工程电器必须有电工平安认证、试验、工业平安答应证订购配电箱时应对电气开关、导体进展选择计算并明确标示电器系统图。
〔8〕、经过负荷开关的选择计算总开关的额定值、动作整定值、与分开关的额定值动作整定值相适应、分开关的额定值、动作整定值与用电设备容量相适应。
〔9〕、箱门内侧应标示明晰的电气系统图箱体外标识应有：用电危险专用标识箱体级别及箱体标识颜色标志为通体橘箱体文字采用楷体英文字用大写。
(五)施工机械
1、间工作的塔式起重机应设置正对工作面的投光灯。塔高于30m时：应在塔机顶和臂架端部装设防撞红色信灯并且塔机使用前必须经过平安检测部门检测合格方可使用。
2、电梯箱内、外均应安装紧急停顿开关。
外用电梯轿厢所经过的楼层应设置有机械或电气联锁装置的防护门或栅栏。
每日工作前必须对外用电梯和升降机的开关、限位开关、紧急停顿开关、驱动机构和制动器等进展空载检查正常前方可使用检查时必须有防坠落的措施。
3、焊接机械应放置在防雨和通风良好的地方。焊接现场不得堆放易燃易爆物品和木制作及装修工程加工现场要有适当的间隔 和分隔交流弧焊机的一侧电源线不应大于5m进线侧必须设置防护罩。
4、施工现场所使用的手持电开工具的电源线一般情况下不允许超过5m并且不允许有接头。手持电开工具应按不同的分类必要时操作者应佩带经检测合格的〔并在合格有效内〕的绝缘手套。现场配用的插座必须设置漏电保护器。
5、使用潜水泵放入水中或提出水面时必须切断电源严禁拉拽电缆或出水。
6、使用焊机焊修其他用电设备是必须首先判断该机电设备的电源并暂时撤除该机电设备的PE线方可焊接。
7、机械安装应稳定结实,露天应有雨棚.开关箱与机械的程度间隔 不得超过3m,其电源线路应穿固定。操作及分、合闸时应能看到机械各部位工作情况。
(六)、特殊场所：及平安照。
1、隧道人防工程、高温、导电灰尘或灯具离地面高度低于2.4m的〔应根据不同的工程指定施工作业面〕电源应使用不大于36V的平安电压。
2、潮湿和易触及带电体场所的照明电源电压不应大于24V。
3、特别潮湿导电良好的地面锅炉或金属容器内照明电压不应大于12V。
4、现场所使用的照明变压器必须使用双绕组型严禁使用自偶变压器。

四、现场平安检查
临时用电检查应结合施工的平安理制度及平安理目的的执行情况现场文明施工在自查自纠的前提下进展定或不定的临时平安用电专项检查。
检查内容：平安理制度、平安教育教育台帐及其他资料。特种作业人员持证上岗、平安防护用品的使用、施工现场实际情况及强迫条文的执行情况必要时进展平安评定〔应结合各工地的实际制定〕。
对发现的问题发整改单要求限整改。施工整改后监理应组织有关责任人对整改结果进展复查合格前方准使用并做好各种记录。
