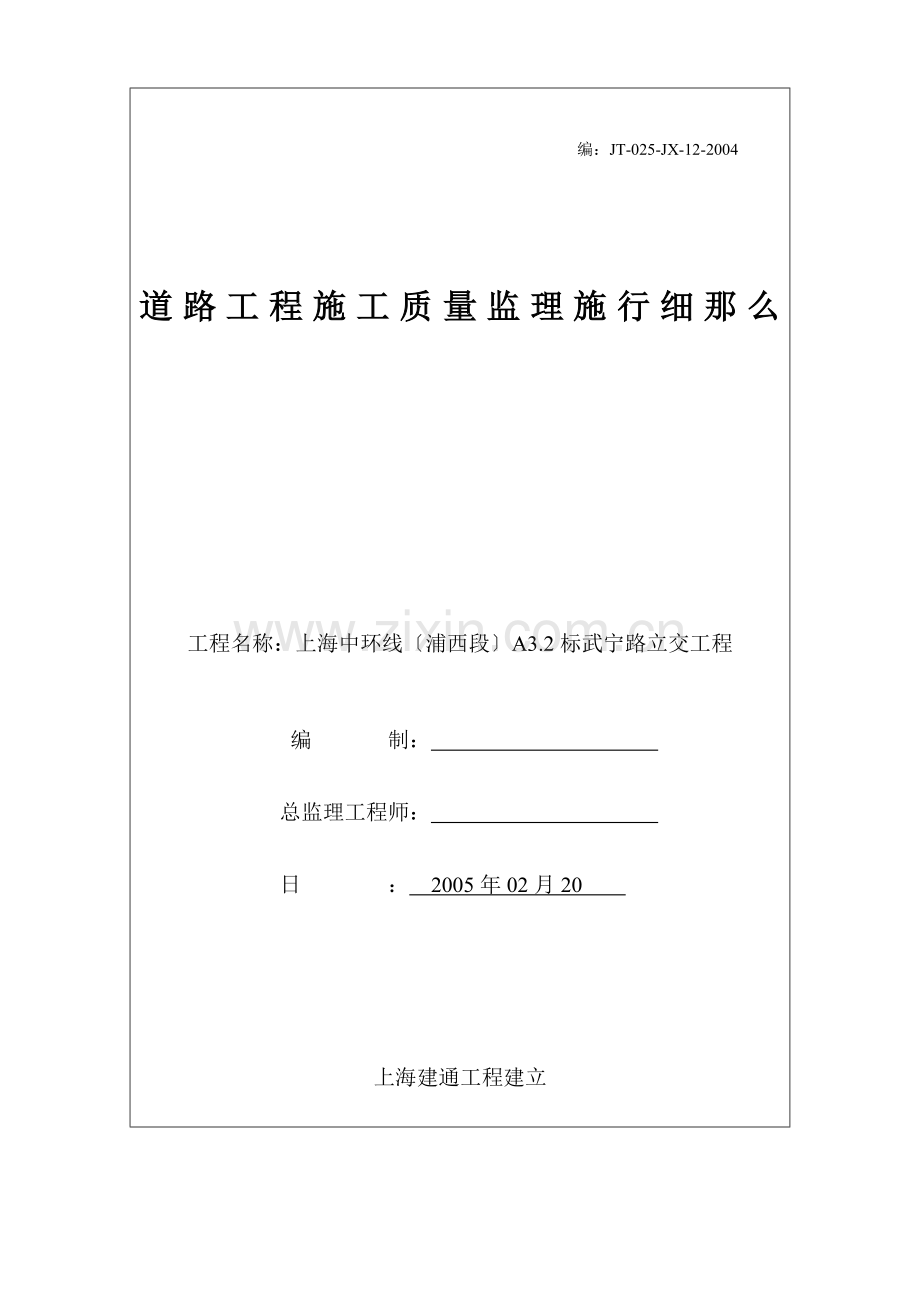

道路工程施工质量监理实施细则.doc

编：JT-025-JX-12-2004

道路工程施工质量监理施行细那么

工程名称：上海中环线〔浦西段〕A3.2标武宁路立交工程

编 制：

总监理工程师：

日 ： 2005年02月20

上海建通工程建立

上海中环线〔浦西段〕A3.2标武宁路立交工程
道路工程施工质量监理施行细那么
1工程简况
工程名称：上海中环线〔浦西段〕A3.2标武宁路立交工程
工程：上海普陀区
建立：上海中环线建立开展
设计：上海政设计研究院
施工：上海第二政
监理：上海建通工程建立
1.1工程概况
本标段为中环线(浦西段)A3.2标武宁路立交工程。南北向工程里程范围为桩K11+900～K13+800。地面道路建立为城主干道机动车专用。地面道路在原有道路的根底上进展拓宽改造。路基在原有根底上进展拓宽和加固新路基与老路基分台阶施工。
道路构造为15㎝砾石砂、45㎝粉煤灰级配三渣、1㎝沥青砂封层、6㎝、5㎝、4㎝厚粗、中、细粒式沥青混凝土。
新建施工便道路面构造在满足施工间交通运输需要的同时可与上述新建路面构造相结合减少废弃量。考虑施工重车行驶要求时维持交通的施工便道构造为20㎝混凝土路面构造。
既有的沥青路面铣刨后加罩利用。
1.2工程特点
本道路工程处于武宁路、真北路穿插路口范围南北长约2公里东西长约500米。根本上为老路利用在老路面上进展拓宽、改建。根据上述特点必须采用相应的技术性措施。措施内容包括铣刨的厚度与新建拓宽路面的衔接控制、老路面找平层的技术性措施等。
2编制根据
2.1已批准的本工程?监理规划?；
2.2道路工程设计；
2.3道路工程施工技术方案；
2.4与道路工程相关的、：
?城道路工程施工及验收规程? 〔DBJ08-225-97〕
?政道路工程质量检验评定? 〔CJJ1-90〕
?城道路路基工程施工及验收? 〔CJJ44-91〕
?政道路、排水道成品与半成品施工及验收规程?〔DBJ08-217-95〕
3质量控制目的
3.1路床质量〔目的值〕 〔DBJ08-225-97〕
工程

及允许偏向
检验频率
检测
压实度

符合本规程规定
1000㎡3点
环法测路床顶下0～30㎝
纵断高程
㎜
±20
20m 1点
水准仪测
平整度
㎜
20
20 m 2～3点*
3 m直尺量取值
宽度
㎜
+200-0
40 m 1点
用钢尺量
横坡度
百分点
±0.3且>±20
20m 4点**
水准仪测
中线平面位置
㎜
50
100m 1点
经纬仪测
*平整度：路宽9～15m时检验2点；路宽>15m时检验3点。
*横坡度：路宽9～15m时检验4点；路宽>15m时检验6点。
3.2 人行道路基质量 〔目的值〕 〔DBJ08-225-97〕
工程

及允许偏向
检验频率
检测
压实度

≥90
100m 2点
环法
宽度
㎜
≮设计规定
40m 2点
用钢尺量
横坡度
百分点
±0.3
40m 2点
水准仪测
3.3 砂砾垫层质量 〔目的值〕 〔DBJ08-225-97〕
工程

及允许偏向
检验频率
检测
宽度
㎜
≮设计规定
40m 2点
用钢尺量
厚度
㎜
±20
1000㎡1点
开挖样洞用钢尺量
纵断高程
㎜
±20
20m 1点
水准仪测
横坡
百分点
±0.3
20 m 4～6点**
水准仪测
平整度
㎜
≤20
20 m 2～3点*
3m直尺量取值
压实干度
T/m3
≥2.15
1000㎡1点
灌砂法
3.4 三渣基层质量 〔目的值〕 〔DBJ08-225-97〕
工程

及允许偏向
检验频率
检测
宽度
㎝
≮设计规定
40m 1点
用尺量
厚度
㎜
+20-10
50m 1点
用尺量
纵断高程
㎜
±20
20m 2点
用水准仪测量
横坡度
㎜
±20
20 m 4～6点
用水准仪测量
百分点
±0.2
弯沉值
㎜
满足设计要求
20 m 4～6点
用弯沉仪测
平整度
㎜
≤15〔10〕
20 m 2～3点
3m直尺量取值
压实度

≥98
1000㎡1点
灌砂法
3.5 沥青混凝土面层质量 〔目的值〕 〔DBJ08-225-97〕
工程

及允许偏向
检验频率
检测
压实度

≥96〔95*〕
2000㎡1点
钻孔取样腊封法
厚度
中、下面层
㎜
+20-10
2000㎡1点
用尺量
上面层
±5
面层总厚
+20-5
平整度
中、下面层
㎜
≤5
20m路宽1～3点
3m直尺量取值
上面层〔1〕
≤3
上面层〔2〕
≤2.0
全线连续2～4点
平整度仪测
纵高
中、下面层
㎜
+20-10
20m 1点
水准仪测
上面层
±15
20m 1点
宽度
㎜
+50-20
40m 1点
用尺量
横坡度
百分点
±0.3
20m
路宽2～6点
水准仪测
㎜
±10
井框与路面高差〔上面层〕
㎜
4
每座1点
直尺量取值
弯沉值
0.01㎜
≮设计规定
20 m 2～6点
弯沉议测
注：表中*表示为单个测定值。
3.6 水泥混凝土侧平石质量〔目的值〕 〔DBJ08-225-97〕
工程

及允许偏向
检验频率
检测
顺直度
㎜
10
100m 1点
20m小线量取值
相邻块高差
㎜
3
20m 1点
用1m直尺板和塞尺量取值
接缝宽
㎜
直线段±3曲线段±5
20m 1点
用钢尺量
直线断面裂数
块
≤1
每10m
目测计量
侧平石顶高程
㎜
±10
20m 1点
用水准仪测量

控制土质质量控制含水量
碾压试验旁站监理
控制压实度
路基填筑
4 监理工作流程 道路工程监理工作流程图：
不合格
施工自检

监理检查验收

原材料级配
铺筑厚度
基层标高
基层宽度
砾石砂基层
合格

不合格
施工自检

监理检查验收

原材料控制
三渣质量控制
三渣层碾压试验旁站监理
三渣压实度控制
三渣铺筑宽度控制
三渣顶标高控制
三渣顶平整度控制
合格

粉煤灰三渣基层

施工自检

不合格
监理检查验收

合格
侧平石直顺
侧平石相邻高差控制
原材料质量控制
侧平石标高
侧平石位置控制

侧平石施工

施工自检

不合格

合格
监理检查验收

沥青砼路面施工
沥青砼搅拌质量控制
沥青砼温度控制
摊铺质量控制
沥青砼碾压试验旁站监理

不合格
施工自检

监理检查验收

5 质量控制要点
5.1 施工准备阶段的预控
⑴ 根据合同规定的监理内容和监理规划要求编制监理施行细那么对工程施行监理。
⑵ 审查施工施工准备情况协助业主签发开工。
⑶ 催促施工建立与完善理质量和质量保证体系。
⑷ 审查施工的施工组织设计和保证质量的技术措施提出改良催促施工按批准的施工组织设计施工执行施工技术和质量。
⑸ 审核施工分包的资质。
⑹ 熟悉设计参加设计技术交底会议如有提出监理。
⑺ 对导线控制点、水准点进展100监理复测。
⑻ 核查施工机械设备、计量、测量仪器、以及特殊工种上岗人员的申报检查机械设备完好率核查总包、分包理人员的到位情况。
⑼ 对施工使用的原材料、成品半成品、构配件及性能进展平行抽检和复试抽检率为施工自检数的10未经监理工程师签字认可的建筑材料、构配件、设备不得在工程上使用和安装施工不得进展下道工序的施工。
⑽ 检查施工的材料复试、砼配合比及试验。
⑾ 催促施工及时整理质量保证资料。
5.2 施工过程质量控制

土路基施工时要先对路基土的性质、含水量、实度等各项物理指标进展检测以确定土路基的施工步骤：
⑴ 检查施工对道路中心线、路边线〔设计红线〕的测量放样是否符合设计要求；
⑵ 检查填方用土的质量控制碾压土的厚度及压实度是否符合设计要求；
⑶ 控制挖方标高〔不宜超挖〕；
⑷ 检查路基是否有淤泥和弹簧土假设有必须去除；
⑸ 检查土路基平整度、坡度、高程、实度〔检查试验等〕是否符合设计和要求。
路基土的最正确含水量及干度监理应见证取样并按规定比例抽检。土路基压实后应平整、实、无弹簧、翻浆、松散现象。施工自检合格后向监理报验经监理验收确认后方可进展下道工序施工。

施工前对路基进展复验质量不符合路基技术要求的应进展整修路基临时排水沟也应通畅。该工序的考前须知：
⑴ 检查砾石砂材料质量控制颗粒级配粒径和含泥量等是否符合要求；
⑵ 砾石砂摊铺前控制土路基的含水量严禁雨天铺筑；
⑶ 控制砾石砂摊铺厚度均匀性、高程及碾压平整度及实度是否符合设计和要求必须经监理认可。

⑴ 抽检三渣材料质量：包括熟石灰、粉煤灰和同粒径碎石的配合比、含水量、混合均匀度检查熟石灰的活性钙含量和碎石压碎值指标是否符合要求；
⑵ 检查摊铺厚度、标高、接缝、平整度压路机吨位及压实度是否符合设计和要求。摊铺时做到一次整平；碾压应先轻后重自路边压向路中初压后用3m直尺检查平整度。混合料当天摊铺当天压毕碾压完毕后尽快潮湿养生。在指定龄内弯沉值指标不合格者不得铺筑面层。

侧平石施工前施工应核对道路中心线无误后按设计边线尺寸进展路边线放样。
侧平石施工应根据侧石平面位置和顶面标高放样依次排砌人行道斜坡处的侧石一般比平石高出约2-3㎝。
侧平石基座浇筑与侧平石排砌应结合进展随拌随用。
平石和侧石应错缝相接平石间缝宽1㎝与侧石间的缝隙不小于1㎝。

沥青砼摊铺前施工应复查基层质量并清扫干净。
⑴ 检查施工范围内的井盖框、侧平石并做好防止沥青污染措施；
⑵ 对沥青砼的级配、用油量、出厂温度、运至现场温度铺摊时的温度进展检查。

人行道板可按“放线定位法〞顺序进展施工用3m直尺沿纵横和斜角方向靠量道面平整度发现不符合设计要求时应及时调整。
板底应紧贴垫层不得有“空鼓〞现象。相邻板块贴紧外表平整、稳定纵横缝顺直灌缝饱满铺砌后应浇水养生。

6 关键部位与关键工序的旁站监理
⑴ 不良地质现象的处理过程——如暗滨、翻浆、弹簧土等不良地质现象处理的全过程须施行旁站监理以确保处理质量；
⑵ 土路基碾压试验——填土路基正式施工前应根据工程特点、施工机具、土质情况等进展碾压试验通过碾压试验全过程施行旁站监理并对施工报验的施工参数予以签认；
⑶ 三渣混合料碾压试验——三渣混合料的松铺厚度应通过现场碾压试验确定。监理人员应对碾压试验全过程施行旁站监理并对施工报验的施工参数予以签认；
⑷ 三渣基层弯沉试验——三渣基层的弯沉值必须满足设计要求。三渣基层弯沉试验的全过程监理人员应进展旁站监理并对试验结果予以确认；
⑸ 压实度取样见证——路床、三渣基层、沥青混凝土面层等的压实度取样时见证监理人员必须到场施行见证取样送检。
7 质量验收
7.1 质量检验
⑴ ?城道路工程施工及验收规程? 〔DBJ08-225-97〕
⑵ ?政道路、排水道成品与半成品施工及验收规程? 〔DBJ08-217-97〕
⑶ ?混凝土构造工程施工及验收? 〔DB50204-92〕
⑷ ?混凝土强度检验评定? 〔DBJ107-97〕
⑸ ?地基与根底工程质量验收? 〔GB50202-2002〕
7.2 质量验收资料
⑴ 与道路相关的工程测量资料；
⑵ 主体构造技术质量试验资料；
⑶ 原材料试验及各种预制件质量资料；
⑷ 隐蔽工程验收单；
⑸ 工程质量评定单；
⑹ 质量事故处理；
⑺ 施工组织设计；
⑻ 开工图；
⑼ 测量复核纪录；
⑽ 监理评估资料。
8 平安监理措施
⑴ 严格执行法及上级、主部门所颁发的有关平安施工法规；
⑵ 催促施工落实平安保证体系要求施工每个职工要结实树立“平安第一、预防为主〞的平安消费方针；
⑶ 检查和落施行工中每道工序的平安教育内容：“严禁违章操作、特殊工种必须持证上岗〞等；
⑷ 关键工序的施工设施监理应该检查是否符合设计要求、特殊部位应设专人进展平安旁站监理；
⑸ 审查道路施工时的交通组织方案保证道路施工平安与交通畅通；
⑹ 平安监理人员在施工现场巡视、检查时假设发现违章者应停顿其工作、假设发现平安隐患应停工整改；
⑺ 监理应不定组织各有关部门进展平安大检查按有关规定进展组织评分。
