六、监理工作及措施
1 洞口工程
1.1 边仰坡工程监控应符合如下要求：
1〕边仰坡开挖之前应要进展必要踏勘检查边仰坡界限以上的岩石是否去除干净以保证施工过程及以后的平安。
2〕边仰坡的开挖范围、尺寸、坡率必须符合设计要求并应由上而下顺序开挖保持坡面平顺。并对开挖工程和进展监控不应采用大爆破的开挖以保证边仰坡的稳定。
3〕对于边仰坡的加固工程监理人员要加强检查监控以保证加固措施、和质量符合设计和环境保护的要求。
4〕边仰坡施工完毕后监理人员仍应定进展巡视发现有开裂及滑移迹象应要求施工采用定点观察及相应的防护措施。并及时监理站及有关部门以便采取相应的措施。
1.2 洞门应在隧道开工初完成地质不良的洞口应尽早完成洞门工程应符合如下要求：
1〕洞门的端墙、翼墙、挡土墙的根底必须置于稳固的地基之上监理人员在进展基坑检查时应认真对照设计图检查现场的实际情况与设计是否相符。基坑内的虚碴、杂物、积水、软泥等必须去除干净。
2〕端墙施工应保证其位置准确灌注混凝土时要认真检查模板杜绝漏浆、跑模并保证平顺。

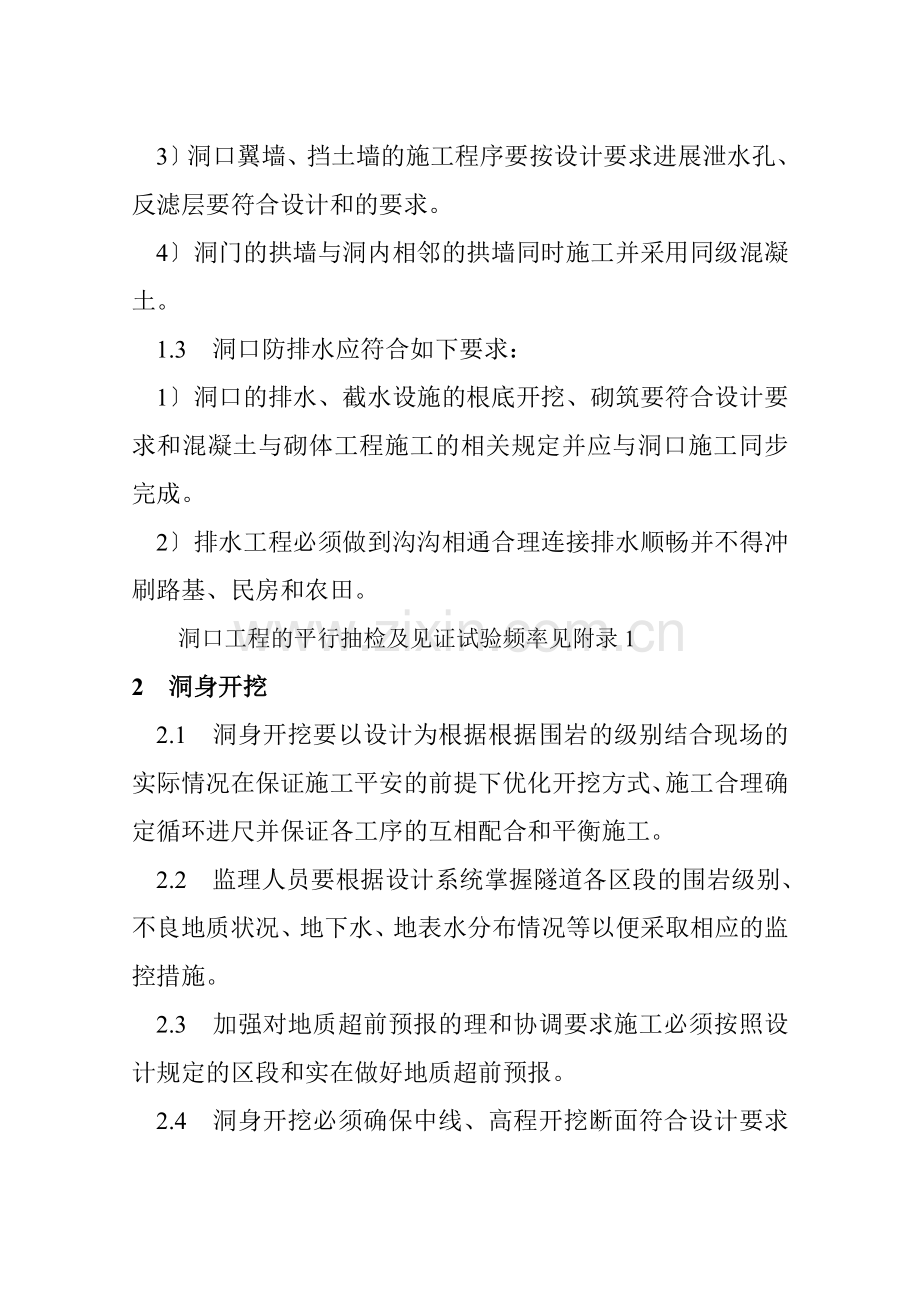

3〕洞口翼墙、挡土墙的施工程序要按设计要求进展泄水孔、反滤层要符合设计和的要求。
4〕洞门的拱墙与洞内相邻的拱墙同时施工并采用同级混凝土。
1.3 洞口防排水应符合如下要求：
1〕洞口的排水、截水设施的根底开挖、砌筑要符合设计要求和混凝土与砌体工程施工的相关规定并应与洞口施工同步完成。
2〕排水工程必须做到沟沟相通合理连接排水顺畅并不得冲刷路基、民房和农田。
洞口工程的平行抽检及见证试验频率见附录1
2 洞身开挖
2.1 洞身开挖要以设计为根据根据围岩的级别结合现场的实际情况在保证施工平安的前提下优化开挖方式、施工合理确定循环进尺并保证各工序的互相配合和平衡施工。
2.2 监理人员要根据设计系统掌握隧道各区段的围岩级别、不良地质状况、地下水、地表水分布情况等以便采取相应的监控措施。
2.3 加强对地质超前预报的理和协调要求施工必须按照设计规定的区段和实在做好地质超前预报。
2.4 洞身开挖必须确保中线、高程开挖断面符合设计要求加强对测量工作的监控按和设计要求对施工的测量结果进展复核同时要求施工按要求的频率采取可靠的手段对开挖断面进展检测确保准确无误。
2.5 隧道开挖超欠挖应符合如下要求：
1〕洞身开挖要严格控制开挖断面不应欠挖仅在围岩完好、石质坚硬确认不会影响衬砌稳定和强度时岩石个别突出部分〔每1㎡不大于0.1m2〕可侵入衬砌整体式衬砌应小于10cm其他衬砌不应大于5cm拱脚和墙脚以上1m范围内严禁欠挖。
2〕隧道超挖应控制在设计允许的范围内。隧道超挖允许值如下表〔cm〕：
隧道开挖断面允许超挖值〔cm〕和检验
围岩级别
开挖部分
Ⅰ
Ⅱ～Ⅳ
Ⅴ、Ⅵ
检验数量
检验
拱部
平均线性
超挖10
平均线性
超挖15
平均线性
超挖10
每一开挖循环检查一个断面
激光断面仪、全站仪测量周边轮廓线绘断面图与设计断面核对
超挖20
超挖25
超挖15
边墙仰拱隧道底
平均10
平均10
平均10
注：1 平均线性超挖值=超挖横断面/爆破设计开挖断面周长〔不包括隧底〕；
2 超挖值：指超挖处至设计开挖轮廓切线间隔 ；
3 炮眼深度大于3m时允许超挖值可根据实际情况另行规定。

3〕隧道超挖回填必须采用同级砼严禁用洞碴和片石回填。
2.6 岩石隧道钻爆开挖应采用光面爆破。光面爆破应符合如下要求：
1〕开挖轮廓圆顺开挖面平整超、欠挖符合要求。
2〕炮眼痕迹保存率：硬岩≥80％中硬岩≥60％并在开挖轮廓面均匀分布。
3〕两次爆破的衔接台阶不大于15cm。
洞身开挖平行抽检及见证试验频率见附录2
3 喷锚支护
3.1 喷射混凝土：

1〕检查开挖断面的净空尺寸去除已松动的岩块和拱脚墙角处的岩屑、杂物并用高压水或风清洁岩面。
2〕检查喷射机具和电线并进展试运转保证设备和作业区内的照明、通风条件处于良好状态。
3〕认真检查现场计量设备确认施工配合比。
4〕假设受喷面有滴水淋水集中出水点时应按?铁路隧道喷锚构筑法技术?
5〕喷射作业应分段、分片、分层由下而上顺序进展；受喷面有较大凹坑处应先喷平。
6〕喷射嘴应与受喷面垂直间隔 保持在1.5～2.0m为宜。但在喷射混凝土与钢架结合进展初支护时应按设计要求现行初喷再立钢架然后从不同角度对钢架背后进展满喷最后再喷到设计厚度。
7〕混合料应随拌随喷。不掺速凝剂的干混合料存放时间不应大于2h掺有速凝剂的干混合料存放时间不应大于20min。
8〕严禁落地喷射料重新用于喷射混凝土。
9〕喷射混凝土的厚度是否到达设计厚度由监理人员检查控制喷层厚度的标志或凿孔测量厚度。
10〕喷混凝土后应进展养护和保护在喷射完毕4小时内不得进展下一次爆破作业。
3.2 锚杆

1〕锚杆的长度、规格应符合设计和要求。
2〕锚杆孔在钻孔前应按设计要求的环向、纵向间距按梅花型布置定出孔位孔距允许误差为±150mm。
3〕钻孔方向应与隧道轮廓面垂直；孔径、孔深应与锚杆的直径、长度相匹配。
4〕锚杆的安装作业应在隧道开挖后及时进展锚杆的插入长度不小于设计长度的95％并必须加垫板垫板应与喷混面或岩石紧贴。
5〕安装砂浆锚杆的砂浆配合比、灌浆应符合设计和的要求。
3.3 钢筋

1〕钢架应按设计要求分单元制作。
2〕各单元构件的规格、长度、弯制工艺要符合设计和的要求。
3〕钢架接头、格栅钢架钢筋的焊接要做到焊接长度符合要求焊缝饱满焊接质量经取样抽检合格。

1〕钢架安装应在开挖或初喷混凝土后及时进展。
2〕钢架安装前应检查拱脚、墙脚的高程并去除虚碴、杂物必要时可加垫槽钢或砼垫块以保持稳定。
3〕钢架各单元用螺栓连接结实调整横向位置、高程和垂直度使其符合设计和要求。
4〕在钢架外沿每隔2m用混凝土垫块楔紧。
5〕钢架定位筋、锁脚钢、以及相邻钢架间的连接钢筋应及时安装其位置、规格应符合设计要求。
6〕钢架必须与喷混凝土形成一体用喷混凝土完全封闭其保护层厚度不小于40mm。
3.4 钢筋网的制作安装

1〕钢筋网应焊接结实。
2〕钢筋网的搭接长度不得小于30cm。
3〕钢筋网应在先初喷一层混凝土后安装铺挂使其与混凝土形成一体。
4〕钢筋网应与锚杆、钢架连接筋等固定物连接结实。
喷锚支护平行抽检及见证试验频率见附录3
4 监控量测
4.1 监控量测必须紧接开挖、支护作业按设计要求进展布点和监测。
4.2 监控量测必测工程在喷锚构筑法施工时必须进展。其必测工程如下表：
序
监测工程
测试和仪表
测试精度
备 注
1
洞内外观测
现场观察地质罗盘

2
净空变化
隧道净空变化测定仪
〔收敛计〕
0.1mm
一般进展程度收敛测量
3
拱顶下沉
水准测量
〔水准仪钢尺〕
1mm

4
地表下沉
水准测量
〔水准仪塔尺〕
1mm
浅埋隧道必测
4.3 净空变化拱顶下沉和地表下沉〔浅埋地段〕等必测工程应设置在同一断面。量测断面间距和测量数据按下表进展：

围堰级别
断面间距〔m〕
每断面测线、测点数量
净空变化
拱顶下沉
Ⅴ
5～10
1～2条基线
1～3点
Ⅳ
10～30
1条基线
1点
Ⅲ
30～50
1条基线
1点

4.4 洞内、外观测的量测、浅埋地段地表下沉量、各项测量作业的持续时间等要求和测量数据的处理应按?铁路隧道施工?〔TB10204-2002〕第9.069.079.099.10条的要求进展。
4.5 监理人员要催促、检查施工按设计要求认真、及时做好监控量测的各项工作；并抽查、参与施工监控量测作业以保证监控量测数据的可靠性。
5 隧道衬砌
5.1 二次衬砌施工前要对如下各项工作进展检查：
1〕二次衬砌使用的水泥碎石砂等、规格要符合设计要求经试验合格。
2〕二次衬砌使用的水泥碎石砂等至少要备足一个衬砌循环的用量。
3〕对模板台车、混凝土拌合设备、捣固设备进展检查确认其处于良好状态。
4〕对衬砌断面的中线、高程、净空尺寸进展复核确认符合设计要求。
5〕防水板或喷层外表保持清洁。
5.2 混凝土灌筑作业要加强对如下问题的检查：
1〕二次衬砌应由下而上依次灌筑。
2〕二次衬砌混凝土应采用自动计量拌制严格执行经试验室选定的配合比。

4〕混凝土捣固作业应由专人执行做到振捣充分。
5〕混凝土灌筑拱部封顶处宜选围岩较好处封顶的混凝土层面成放射状封顶处混凝土要做到尽可能饱满实。
6〕封顶处要按设计要求设置注浆孔。
5.3 仰拱和填充混凝土施工

隧道衬砌平行抽检及见证试验频率见附录4
6 隧道防排水
1、隧道、明洞、辅助导坑排水应按要求与洞外排水系统合理连接。
2、衬砌背后设置排水盲〔沟〕或暗沟和隧道底设置中心排水盲沟时应根据坑道的渗水情况配合衬砌一次施工施工中应防止混凝土或压浆浆液浸入盲沟内堵塞水路。盲沟、暗沟、泄水槽及其中配置的集水钻孔排水孔〔槽〕和水应组成完好的排水系统并应符合设计要求。
3、隧道衬砌背后采用防水板防水时应对铺设防水板的基面进展检查基面外露的锚杆头、钢筋头等尖硬物应割除凹凸不平处应补喷、抹平；部分渗水处需先进展处理。
6.1 洞口防排水
洞口防排水应重点监控检查以下各项内容：
1、要认真熟悉图纸系统熟知本隧道浅埋地段地表水的分布情况系统熟知富含地下水的地段和设计涌水量在施工到达该地段之前做好充分的准备。
2、边仰坡坡面的天沟截水沟。洞门水沟组成的洞门排水系统应结合边仰坡及洞口工程及早施工做到沟沟相连排水畅通防止冲刷路基、弃碴、农田和房屋。
3、洞门排水沟的根底开挖、砌筑要符合设计要求和混凝土与砌体工程施工的相关规定。
4、隧道、明洞、辅助坑道等洞内排水系统与洞外排水系统的连接必须符合设计要求。
5、隧道、明洞、辅助坑道的洞口边坡排水沟、仰坡坡顶截水沟构造形式和位置应符合设计并结合永久排水系统及早修建。
6、隧道覆盖层较薄和地层浸透性强的洞顶地表水处理应符合以下规定：
〔1〕洞口附近和浅埋地段洞顶地表平整不积水；
〔2〕坑洼、钻孔、探坑等应回填不透水土壤并分层夯实；
〔3〕黄土陷穴和岩溶空洞等特殊地质的处理应符合设计要求；
〔4〕洞顶原有排水槽良好水流畅通；
〔5〕洞顶高压水池应有防渗措施水池溢水有疏导设施。
7、浆砌水沟砌缝砂浆应饱满；不铺砌水沟的缝隙应填塞实在填土上的水沟基底土应夯实。
6.2 洞内排水沟〔槽〕
洞内排水沟应重点监控检查以下各项内容：
1、洞内水沟布置、构造形式、沟底高程、纵向坡度应符合设计要求。
2、底板和仰拱填充外表坡度应符合设计要求。
3、进水孔、泄水孔、泄水槽的位置和间距应符合设计要求。
4、水沟外墙距线路中心线的间隔 应符合设计要求。
5、水沟盖板的规格、尺寸、强度及外观质量应符合设计要求。
6、盲〔沟〕、暗沟、泄水槽及其中配置的集水钻孔、排水孔〔槽〕和水沟组成的排水系统排水效果良好。洞内排水顺畅无淤积堵塞进水孔、泄水槽、泄水槽畅通。
6.3 施工缝与变形缝的处理
施工缝与变形缝的处理应重点监控检查以下各项内容：
1、施工缝、变形缝所用防止水条、止水带等材料的品种、规格、性能等应符合设计要求。
2、隧道衬砌混凝土施工缝预留应符合以下规定：
〔1〕边墙程度施工缝不宜留在剪力与弯矩处或底板与边墙的交接处拱墙结合的程度施工缝宜留在起拱线以下300mm。
〔2〕垂直施工缝应避开地下水和裂隙水较多的地段并宜与变形缝相结合。
3、变形缝位置、宽度、构造形式等应符合设计要求。
4、施工缝的防水施工应符合以下规定：
〔1〕后浇筑混凝土应在先浇筑的混凝土终凝前方可进展。浇筑前应对原有混凝土外表进展清洗去除浮浆保持潮湿并铺厚度为30~50mm的1：1水泥砂浆；
〔2〕遇水膨胀止水条安装前应检查是否受潮膨胀；
〔3〕采用塑料、橡胶、金属止水条时应采用有效措施确保位置准确、固定牢靠。
5、变形缝的防水施工应符合以下规定：
〔1〕止水带接头连接符合设计要求接缝平整、结实不得有裂口和脱胶现象；
〔2〕中埋式止水带应和变形缝中心线重合止水带不得穿孔；
〔3〕混凝土浇筑前应校正止水带位置保持其位置准确、平直。
6、施工缝、变形缝等细部构造做法应符合设计要求外表不得有渗漏。
6.4 防水板防水
防水板防水应重点监控检查以下各项内容：
1、防水板、土工复合材料的材质、性能、规格必须符合设计要求。
2、防水板必须按照设计要求进展搭接搭接应结实不得有渗漏。
3、防水板铺设范围及铺挂方式应符合设计要求。铺设时防水板应留有一定的余量挂吊点设置的数量应合理。
4、铺设防水板的基面应坚实、平整、圆顺无漏水现象；阴角处应做成圆弧形。
5、防水板焊缝无漏焊、假焊、焊焦、焊穿等现象。
6、防水板的铺设应与基层固定结实不得有绷紧和破损现象。
隧道防排程度行抽检及见证试验频率见附录5
7 辅助坑道及附属洞室
1、坑道口边坡、仰坡开挖及地表恢复应符合有关环境保护法规法律的要求。
2、坑道口边坡、仰坡开挖不得采用大爆破开挖后应及时进展防护施工山坡危石应全部去除不留后患。
3、辅助坑道口的截水、排水系统和防冲刷设施应在隧道施工前按设计要求尽早完成。
4、辅助坑道和附属洞室施工时的开挖和支护方式应符合设计要求。辅助导坑与正洞的连接处应加强支护必要时应提早施作二次衬砌确保平安。
5、辅助坑道废弃时应按设计要求进展处理设计无要求时应符合以下规定：1〕横洞、平行导坑、斜井的洞口及正洞的连接处宜用M10浆砌片石封闭封闭长度不小于1倍洞径；2〕辅助坑道封闭前应做好排水设施并应与隧道的排水设施相结合形成完好畅通的排水系统。
6、辅助坑道及附属洞室的支护形式应符合设计要求。
隧道辅助坑道及附属洞室平行抽检及见证试验频率见附录6
8 附属设施
1、安装工程中所使用的紧固件应采用镀锌件。道支架、吊架的紧固件应有防松动措施。
2、隧道衬砌的道应设套套宜与钢筋绝缘。
3、设备、部件及材运入现场后应有防潮及保护措施。
4、通风机房位置、构造构造、通风机房机座根底承载力等应符合设计要求。
5、通风机房机座根底质量、预制件位置等应符合设计要求。
6、风道位置、构造尺寸、风道混凝土衬砌的强度、衬砌厚度等应符合设计要求。
7、隧道内消防水、消火栓、消火箱、防火门的规格、型、质量应符合设计要求。
8、道阀门安装应符合以下规定：1〕阀门安装前应做强度和严性试验并符合设计要求；2〕阀门安装位置应正确其轴线与线一致；3〕阀门安装完毕应及时设置支座并固定。
9、洞内电缆槽布置、构造形式、沟底高程、纵向坡度应符合设计要求。
10、泄水槽的位置、间距应符合设计要求。
11、洞内电缆槽盖板的规格、尺寸、强度及外观质量应符合设计要求。
隧道附属设施平行抽检及见证试验频率见附录7
9 明洞工程
1、明洞施工应根据不同的地形、地质条件及构造类型选择施工方案并符合设计及有关规定要求。
2、明洞地段的土石方开挖时应采取控制爆破措施防止大爆破影响边坡和仰坡的稳定。边坡和仰坡开挖后应按设计要求进展防护并应符合环境保护要求。
3、洞内开挖土石方的弃置不应影响既有建筑物的平安尽量减少对自然环境的影响。
4、明洞根底必须设置在稳定的地基上。施工时应符合以下要求：1〕偏压和单压明洞外边墙的基底在垂直线路方向宜向内挖成0.1:1的斜坡进步边墙的抗滑力；2〕边墙地基松软时应采取增加承载力的措施；3〕深根底应核对地质条件当挖至设计高程仍不符合设计要求时应提出变更设计。
5、明洞开挖的中线、高程应符合设计要求。
6、明洞边墙根底地质情况和地基承载力应满足设计要求。
7、明洞边墙根底、基底内应无积水、虚渣及杂物。
8、当基底需要进展加固处理时应符合设计要求。
明洞工程平行抽检及见证试验频率见附录8
