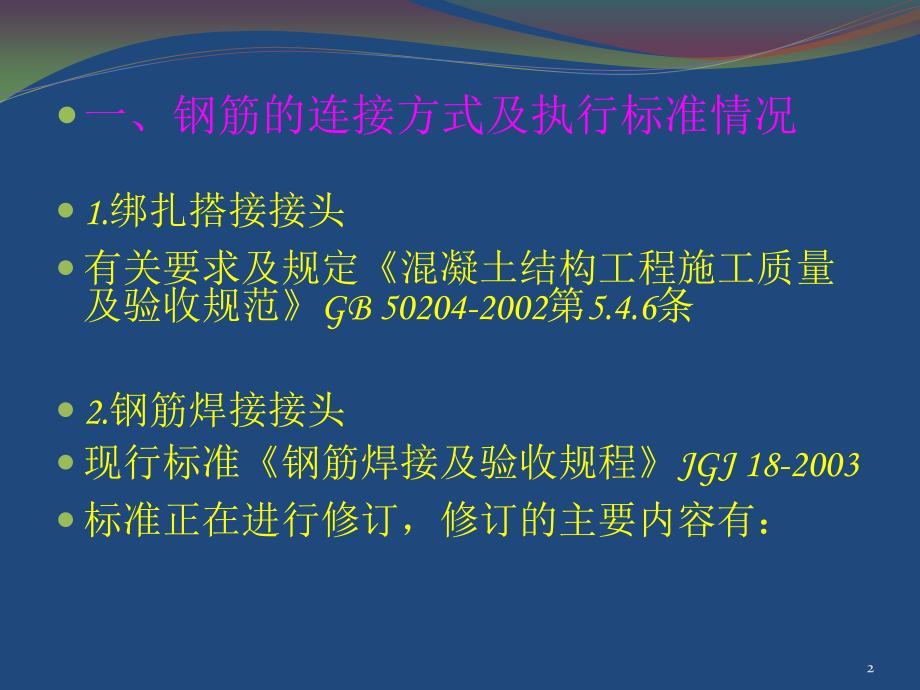

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,2015-9-17,#,钢筋机械连接技术规程,JGJ 107-2010,1,一、钢筋的连接方式及执行标准情况,1.,绑扎搭接接头,有关要求及规定,混凝土结构工程施工质量及验收规范,GB 50204-2002,第,5.4.6,条,2.,钢筋焊接接头,现行标准,钢筋焊接及验收规程,JGJ 18-2003,标准正在进行修订，修订的主要内容有：,2,增加了术语和符号；,根据国家现行标准，特别是,GB1499.2-2007,钢筋混凝土用钢第,2,部分：热轧带肋钢筋,中细晶粒钢筋的出现，做了细晶粒钢筋各种焊接方法的试验后，增加了适用于焊接的钢筋牌号和规格；,对用于钢筋电渣压力焊的钢筋下限直径，从,14mm,延伸至,12mm,；,3,在焊接工艺方法方面，将箍筋闪光对焊从原来,“,钢筋闪光对焊,”,中列出，增补内容，单独成节；,在钢筋电弧焊中，增加了,CO2,气体保护电弧焊的内容；,在钢筋气压焊方面，增加了半自动钢筋固态气压焊和钢筋氧液化石油气熔态气压焊的内容；,在预埋件,T,形接头焊接中增加了钢筋埋弧螺柱焊。,4,钢筋氧液化石油气熔态气压焊：,钢筋气压焊的基本原理是采用氧,-,燃料气体火焰将两钢筋对接处进行加热,使其达到塑性温度,(,约,1250),或熔化温度,(1540,以上,),加压完成的一种压焊方法。达到塑性温度的称为固态气压焊,即闭式气压焊,;,达到熔化温度的称为熔态气压焊,即开式气压焊。,5,螺柱焊：,将螺柱一端与板件,(,或管件,),表面接触并通电引弧，待接触面熔化后，给螺柱一定压力完成焊接的方法。,钢筋埋弧螺柱焊：,它是将螺柱焊与埋弧焊很好结合,经试验研究而发明的一种新技术。其基本原理是,采用螺柱焊焊枪将钢筋夹紧,顶压在钢板上,利用螺柱焊机输出强电流,熔化钢筋和钢板在焊剂层下形成熔池,加压完成一种压焊接头。,6,3.,钢筋机械接头,新标准编号：,钢筋机械连接技术规程,JGJ 107-2010,实施时间：,2010,年,10,月,1,日,标准性质：行业标准,7,本规程修订的主要技术内容是：,1,是在,钢筋机械连接通用技术规程,JGJ107-2003,的基础上修订的，将原行业标准,带肋钢筋套筒挤压连接技术规程,JGJ 108-96,、,钢筋锥螺纹接头技术规程,JGJ 109-96,中有关接头的加工与安装等专门要求纳入本规程，同时纳入了镦粗直螺纹钢筋接头和滚轧直螺纹钢筋接头的现场加工和安装要求；,2,修改了不同等级钢筋机械接头的性能要求及其应用范围；,8,3,用残余变形代替非弹性变形作为接头的变形性能指标；,4,补充了型式检验报告的时效规定和型式检验中对接头试件的制作要求；,5,现场工艺检验中增加了测定接头残余变形的要求，修改了抗拉强度检验的合格标准；,6,增加了型式检验与现场检验试验方法的耍求；,7,修改了接头疲劳性能相关要求。,9,二、,钢筋混凝土施工验收规范,对钢筋连接的有关规定,1,、绑扎搭接,同一构件中相邻纵向受力钢筋的绑扎搭接接头宜相互错开。绑扎搭接接头中钢筋的横向净距不应小于钢筋直径，且不应小于,25mm,。,钢筋绑扎搭接接头连接区段的长度为,1.3l,l,（,l,l,为搭接长度）。,10,同一连接区段内，纵向受拉钢筋搭接接头面积百分率应符合设计要求；当设计无具体要求时，应符合下列规定：,1,）,对梁类、板类及墙类构件，不宜大于,25%,；,2,）,对柱类构件，不宜大于,50%,；,3,）,当工程中确有必要增大接头面积百分率时，对梁类构件，不应大于,50%,；对其他构件，可根据实际情况放宽。,11,2,、机械连接接头或焊接接头,当受力钢筋采用机械连接接头或焊接接头时，设置在同一构件内的接头宜相互错开。,纵向受力钢筋机械连接接头及焊接接头连接区段的长度为,35,倍,d,（,d,为纵向受力钢筋的较大直径）且不小于,500mm,。,12,同一连接区段内，纵向受力钢筋的接头面积百分率应符合设计要求；当设计无具体要求时，应符合下列规定：,1,）,在受拉区不宜大于,50%,；,2,）,接头不宜设置在有抗震设防要求的框架梁端、柱端的箍筋加密区；当无法避开时，对等强度高质量机械连接接头，不应大于,50%,；,3,）直接承受动力荷载的结构构件中，不宜采用焊接接头；当采用机械连接接头时，不应大于,50%,。,13,三、钢筋机械连接技术规程,（一）总则,1、,为在混凝土结构工程中使用钢筋机械连接做到安全适用、技术先进、经济合理、确保质量，制定本规程。,规程制定的目的是：对房屋建筑和一般构筑物中钢筋的各种机械连接接头的设计原则、性能等级、质量要求、应用范围以及检验评定方法作出统一规定，与,混凝土结构设计规范,GB50010,配套应用。,14,2、,本规程适用于房屋建筑与一般构筑物中各类钢筋机械连接接头（以下简称接头）的设计、应用与验收。,构筑物指：电视塔、烟囟等高耸结构、容器及市政公用基础设施等；,公路和铁路桥梁、大坝、核电站等其他工程可参考使用。,15,3、,用于机械连接的钢筋应符合现行国家标准,钢筋混凝土用钢 第,2,部分：热轧带肋钢筋,GB1499.2,的规定。,新国家标准,钢筋混凝土用钢 第,2,部分：热轧带肋钢筋,GB1499.2,列入了,HRB500,级钢筋和晶粒细化钢筋，对上述钢筋采用钢筋机械连接尚无很多实践经验，,但只要满足接头强度和变形性能要求即可应用,，采用什么接头形式需要在工程实践和市场中优胜劣汰。,16,4、,钢筋机械连接除应符合本规程外，尚应符合国家现行有关标准。,17,（二）术语,1,、钢筋机械连接,通过钢筋与连接件的机械咬合作用或钢筋端面的承压作用，将一根钢筋中的力传递至另一根钢筋的连接方法。,机械连接接头的类型主要有：,套筒挤压接头：通过挤压力使连接件钢套筒塑性变形与带肋钢筋紧密咬台形成的接头；,18,锥螺纹接头：通过钢筋端头特制的锥形螺纹和连接件锥螺纹咬合形成的接头；,镦粗直螺纹接头：通过钢筋端头镦粗后制作的直螺纹和连接件螺纹咬合形成的接头；,滚轧直螺纹接头：通过钢筋端头直接滚轧或剥肋后滚轧制作的直螺纹和连接件螺纹咬合形成的接头；,19,熔融金属充填接头：由高热剂反应产生熔融金属充填在钢筋与连接件套筒间形成的接头；,水泥灌浆充填接头；用特制的水泥浆充填在钢筋与连接件套筒间硬化后形成的接头。,20,21,22,23,24,25,26,27,2,、接头抗拉强度,接头试件在拉伸试验过程中所达到的最大拉应力值。,3,、接头残余变形,接头试件按规定的加载制度加载并卸载后，在规定标距内所测得的变形。,28,29,测量仪表应在钢筋两侧对称布置，取钢筋两侧仪表读数的平均值计算残余变形值。,变形测量标距,L1=L+4d,式中：,L1,变形测量标距,L,机械接头长度；,d,钢筋公称直径,30,4,、,接头试件的最大力总伸长率,接头试件在最大力下在规定标距内测得的总伸长率。,“最大力总伸长率”的含义与国家标准,钢筋混凝土用钢 第,2,部分：热轧带肋钢筋,GB1499.2,中钢筋最大力总伸长率的含义相同，代表接头试件在最大力下在规定标距内测得的,弹塑性应变总和,。,31,32,5,、机械连接接头长度,接头连接件长度加连接件两端钢筋横截面变化区段的长度。,“接头长度”定义明确了各类钢筋机械连接接头的长度，对于接头试件断于钢筋母材或断于接头提供了判别依据。按照定义，,对带肋钢筋套筒挤压接头，其接头长度即为套筒长度；,33,对锥螺纹或滚轧直螺纹接头，接头长度则为套筒长度加两端外露丝扣长度；,对镦粗直螺纹接头，接头长度则为套筒长度加两端镦粗过渡段长度。,6,、丝头,钢筋端部的螺纹区段,。,34,（三）接头的设计原则和性能等级,1、,接头的设计应满足强度及变形性能的要求。,强度指接头的抗拉强度,;,变形性能主要有单向拉伸、高应力反复拉压、大变形反复拉压性能。,2、,接头连接件的屈服承载力和受拉承载力的标准值不应小于被连接钢筋的屈服承载力和受拉承载力标准值的,1.10,倍。,35,设计接头的连接件时，应留有余量，其屈服承载力标准值,（套筒横截面面积乘套筒材料的屈服强度标准值）,及受拉承载力标准值,（,套筒横截面面积乘套筒材料的抗拉强度标准值）,均应不小于被连接钢筋相应值的,1 10,倍，以确保接头可靠的传力性能。（主要指套筒的截面设计值）,36,3、,接头应根据其性能等级和应用场合，对单向拉伸性能、高应力反复拉压、大变形反复拉压、抗疲劳等各项性能确定相应的检验项目。,接头单向拉伸时的强度和变形是接头的基本性能。,高应力反复拉压性能反映接头在风荷裁及小地震情况下承受高应力反复拉压的能力。,37,大变形反复拉压性能则反映结构在强烈地震情况下钢筋进入塑性变形阶段接头的受力性能。,上述三项性能是进行接头型式检验时必须进行的检验项目。而抗疲劳性能则是根据接头应用场合有选择性的试验项目。,38,4、,接头根据抗拉强度、残余变形以及高应力和大变形条件下反复拉压性能的差异，分为下列三个性能等级：,级,接头抗拉强度等于被连接钢筋的实际拉断强度或不小于,1.10,倍钢筋抗拉强度标准值，残余变形小并具有高延性及反复拉压性能。,级,接头抗拉强度不小于被连接钢筋抗拉强度标准值，残余变形较小并具有高延性及反复拉压性能。,39,级,接头抗拉强度不小于被连接钢筋屈服强度标准值的,1.25,倍，残余变形较小并具有一定的延性及反复拉压性能。,钢筋机械连接接头的型式较多，受力性能也有差异，根据接头的受力性能将其分级，有利于按结构的重要性、接头在结构中所处位置、接头百分率等不同的应用场合合理选用接头类型。,40,例如，在混凝结高应力部位的同一连接区段内必须实施,1OO%,钢筋接头的连接时，应采用,级接头；实施,50%,钢筋接头的连接时，宜优先采用,级接头；混凝土结构中钢筋应力较高但对接头延性要求不高的部位，可采用,级接头。分级后也有利于降低套筒材料消耗和接头成本，取得更好的技术经济效益；分级后还有利于施工现场接头抽检不合格时，可按不同等级接头的应用部位和接头百分率限制确定是否降级处理。,41,5、,级、,级、,级接头的抗拉强度必须符合下表的规定。,42,本条规定了各级接头的抗拉强度。抗拉强度是接头最基本也是最重要的性能，本条为必须严格遵守的强制性条文。,43,44,6,、,级、,级、,级接头应能经受规定的高应力和大变形反复拉压循环，且在经历拉压循环后，其抗拉强度仍应符合本规程表,3.0.5,的规定。,接头在经受高应力反复拉压和大变形反复拉压后仍应满足最基本的抗拉强度要求，这是结构延性得以发挥的重要保证。,45,7、,级、,级、,级接头的变形性能应符合下表的规定。,46,注：当频遇荷载组合下，构件中钢筋应力明显高于,0.6fyk,时，设计部门可对单向拉伸残余变形,uo,的加载峰值提出调整要求。,钢筋机械连接接头在拉抻和反复拉压时会产生附加的塑性变形，卸载后形成不可恢复的残余变形,(,国外也称滑移,),，对混凝土结构的裂缝宽度有不利影响，因此有必要控制接头的变形性能。原,钢筋机械连接通用技术规程,JGJ 107-2003,中，,单向拉伸时用非弹性变形，反复拉压时用残余变形作为变形控制指标，,47,本规程修订时统一改用残余变形作为控制指标。修改后更有利于施工现场工艺检验中对接头试件单向拉伸的变形性能进行检验。,本规程规定了施工现场工艺检验中增加接头单向拉伸残余变形的检验要求，从而较好地解决了型式检验与现场接头质量严重脱节的弊端，对提高接头质量有重要价值；但另一方面，如果残余变形指标过于严格，现场检验不合格率过高，会明显影响施工进度和工程验收，,48,在综合考虑上述因素并参考编制组近年来完成的,6,根带钢筋接头梁和整筋梁的对比试验结果后，制定了表,3.0.7,中的单向拉伸残余变形指标，,级接头允许在同一构件截面中,100%,连接、,uo,的限值最严，,、,级接头由于采用,50%,接头百分率，故限值可适当放松。,表,3.0.7,注中：当频遇荷载组合下，构件中钢筋应力明显高于,0.6 f,yk,时，设计部门可对单向拉伸残余变形,u,o,的加载峰值提出调整要求。由于各类工程结构荷载变异较大，本条注为设计部门按照结构的特殊荷载情况提供了灵活处理的余地。,49,高应力与大变形条件下的反复拉压试验是对应于风荷载、小地震和强地震时钢筋接头的受力情况提出的检验要求。,在风荷载或小地震下，钢筋尚未屈服对，应能承受,20,次以上高应力反复拉压，并满足强度和变形要求。,50,在接近或超过设防烈度时，钢筋通常都进入塑性阶段并产生较大塑性变形，从而能吸收和消耗地震能量。因此要求钢筋接头在承受,2,倍和,5,倍于钢筋屈服应变的大变形情况下，经受,4,8,次反复拉压，满足强度和变形要求。这里所指的钢筋屈服应变是指与钢筋屈服强度标准值相对应的应变值，对国产,HRB335,级钢筋，可取,yk=,0.00168,，对国产,HRB400,级和,HRB500,钢筋，可分别取,yk=,0.00200,和,yk,=0.00250,。,51,52,单向拉伸试验,1）,测定残余变形,试件变形测量标距和仪表布置见下图,:,53,变形标距,L1=L+4d,式中,:L1-,变形测量标距,；,L-,机械接头长度；,d-,钢筋公称直径。,变形测量佼仪表应在钢筋两侧对称布置，取两仪表读数的平均值计算残余变形。,加载制度为：,0 0.6,f,yk,0,单向拉伸的应力图为：,54,55,2）,最大力总伸长率试验,试件变形测量测点布置见下图,:,56,试件应在套筒两侧分别用细划线标出,A、B、C、D,四点作为标记线，,L01,不应小于,100mm；,加载制度为：,0,最大拉力（记录抗拉强度）,0,（,测定最大力总伸长率,）,应力图：,57,58,总伸长率,Asgt,的计算公式：,59,高应力反复拉压试验,1）,试件：与单向拉伸试验相同。,2）,加载制度：,0,（0.9f,yk,-0.5f,yk,）,破坏,(,反复,20,次,),3）,应力图,：,60,61,大变形反复拉压试验,1）,试件：与单向拉伸试验相同。,2）,加载制度：,、,级接头,0,（2,yk,-0.5f,yk,）（5,yk,-0.5f,yk,）,破坏,(,反复,4,次,)(,反复,4,次,),级,0,（2,yk,-0.5f,yk,）,破坏,(,反复,4,次,),62,3、,应力图,63,64,3.0.8,对直接承受动力荷载的结构构件，设计应根据钢筋应力变化幅度提出接头的抗疲劳性能要求。当设计无专门要求时，接头的疲劳应力幅限值不应小于国家标准,混凝土结构设计规范,GB50010-2002,中表,4.2.5-1,普通钢筋疲劳应力幅限值的,80%。,65,接头的疲劳性能是选择性试验项目，只有当接头用于直接承受动载结构构件（如铁路桥梁）时，才需要检验其疲劳性能。由于直接承受动力荷载结构的荷载特性有很大不同，钢筋应力变化范围较大，原规程规定的参数不能适应各类结构的工况，本规程中明确规定，对直接承受动力荷载结构，应根据钢筋应力变化幅度，由设计单位提出接头的抗疲劳性能要求。,66,当设计无专门要求时，接头的疲劳应力幅限值应不小于现行国家标准,混凝土结构设计规范,(GB 50010-2002,中表,4.2.5-1,普通钢筋疲劳应力幅限值的,80%,。部分直螺纹钢筋接头试件和套筒挤压钢筋接头试件的疲劳试验结果表明，制作良好的钢筋机械接头的抗疲劳性能优于闪光对焊钢筋接头的疲劳性能。,抗疲劳性能是指抵抗在重复的、周期性的动荷载之下，突然脆性断裂的性能。,JGJ107-2003,规定,HRB335,级钢筋接头的应力幅为,100，,最大应力,180,的,200,万次循环加载试验。,67,68,（四）接头的应用,1、,结构设计图纸中应列出设计选用的钢筋接头等级和应用部位。接头等级的选定应符合下列规定；,1）,混凝土结构中要求充分发挥钢筋强度或对延性要求高的部位应优先选用,级接头。当在同一连接区段内必须实施,100%,钢筋接头的连接时，应采用,级接头。,2）,混凝土结构中钢筋应力较高但对延性要求不高的部位可采用,级接头。,69,接头的分级为结构设计人员根据结构的重要性及接头的应用场合选用不同等级接头提供了条件。,规程根据国内钢筋机械连接技术的新成果以及国外钢筋机械连接技术的发展趋向规定了一个最高质量等级的,级接头。当有必要时，这类接头允许在结构中,除有抗震设防要求的框架梁端、柱端箍筋加密区外的任何部位使用，且接头百分率可不受限制。,这条规定为解决某些特殊场台需要在同一截面实施,100%,钢筋连接创造了条件，,70,如地下连续墙与水平钢筋的连接；滑模或提模施工中垂直构件与水平钢筋的连接；装配式结构接头处的钢筋连接；钢筋笼的对接；分段施工或新旧结构连接处的钢筋连接等。,2、,钢筋连接件的混凝土保护层厚度宜符合现行国家标准,混凝土结构设计规范,GB 50010,中受力钢筋的混凝土保护层最小厚度的规定，且不得小于,15mm,。连接件之间的横向净距不宜小于,25mm,。,71,接头的混凝土保护层厚度比受力钢筋保护层厚度的要求有所放松，由“应”改为“宜”。,这是因为机械连接中连接件的截面较大，一般比钢筋截面积大,10%,30%,或以上，局部锈蚀对连接件的影响不如对钢筋锈蚀敏感。此外由于连接件保护层厚度是局部问题，要求过严会影响全部受力主筋的间距和保护层厚度，在经济上、实用上都会造成一定困难，故适当放宽，,必要时也可对连接件进行防锈处理。,72,73,3、,结构构件中纵向受力钢筋的接头宜相互错开。钢筋机械连接的连接区段长度应按,35d,计算。在同一连接区段内有接头的受力钢筋截面面积占受力钢筋总截面面积的百分率（以下简称接头百分率）。应符合下列规定：,1）,接头宜设置在结构构件受拉钢筋应力较小部位，当需要在高应力部位设置接头时，在同一连接区段内,级接头的接头百分率不应大于,25%,，,级接头的接头百分率不应大于,50%,。,74,I,级接头的接头百分率陈本规程第,4.0.3,条第,2,款所列情况外可不受限制。,2）,接头宜避开有抗震设防要求的框架的梁端、柱端箍筋加密区；当无法避开时，应采用,级接头或,级接头级；且接头百分率不应大于,50%,。,3）,受拉钢筋应力较小部位或纵向受压钢筋，接头百分率可不受限制。,4）,对直接承受动力荷载的结构构件，接头百分率不应大于,50%。,75,纵向受力钢筋机械连接接头宜相互错开和接头连接区段长度为,35d,的。,接头百分率关系到结构的安全、经济和方便施工。规程综合考虑了上述三项因素，在国内钢筋机械接头质量普遍有较大提高的情况下，放宽了接头使用部位和接头百分率限制。,76,从而在保证结构安全的前提下，既方便了施工又可取得一定的经济效益，尤其对某些特殊场合解决在同一截面,100%,钢筋连接创造了条件。,根据本条规定，只要接头百分率不大于,50%,，,级接头可以在抗震结构中的任何部位使用。,即使对重要建筑，一般情况下选用,级接头就可以了。接头等级的选用并非愈高愈好，盲目提高接头等级容易给施工和验收带来不必要的麻烦。,77,4,、当对具有钢筋接头的构件进行试验并取得可靠数据时，接头的应用范围可根据工实际情况进行调整。,本条规定对于有经验的工程师，可以根据具有钢筋接头的构件试验结果，调整钢筋机械连接接头的应用范围。,78,（五）接头的型式检验,1,、在下列情况应进行型式检验：,1,）确定接头性能等级时；,2,）材料、工艺、规格进行改动时；,79,3,）型式检验报告超过,4,年时。,本条指出了接头型式检验的应用场合。其主要作用是对各类接头按性能分级。经型式检验确定其等级后，工地现场只需进行现场检验；当接头质量有严重问题，其原因不明，对定型检验结论有重大怀疑时，上级主管部门或质检部门可以提出重新进行型式检验要求。,80,2,、用于形式检验的钢筋应符合有关钢筋标准的规定。,考虑到国产钢筋的延性较好，在达到强度要求后，接头试件通常已有较大延性；为简化检验验收规则，取消了原规程中接头试件强度与钢筋实际强度进行对比的要求。,81,3,、对每种型式、级别、规格、材料、工艺的钢筋机械连接接头，型式检验试件不应少于,9,个：单向拉伸试件不应少于,3,个，高应力反复拉压试件不应少于,3,个，大变形反复拉压试件不应少于,3,个。同时应另取,3,根钢筋试件作抗拉强度试验，全部试件均应在同一根钢筋上截取。,由于型式检验比较复杂和昂贵，对各类钢筋接头只要求对标准型接头进行型式检验；,82,此外，相同类型的直螺纹接头或锥螺纹接头用于连接不同强度级别（,HRB500,、,HRB400,、,HRB335,）的钢筋时，可以选择其中较高强度级别,(,如,HRB500),的钢筋进行接头试件的型式检验；在连接套筒的尺寸、材料，内螺纹以及现场丝头加工工艺均不变的情况下，,HRB500,级钢筋接头的型式检验报告可以兼作,HRB400,、,HRB335,级钢筋的同类型、同等级接头的型式检验报告使用，反之则不允许。,钢筋母材强度试验用来判别接头试件用钢筋的母材性能和钢筋牌号。,83,4,、用于型式检验的直螺纹或锥螺纹接头试件应散件送达检验单位，由型式检验单位或在其监督下由接头技术提供单位按本规程表,6.2 l,或表,6.2.2,规定的拧紧扭矩进行装配，拧紧扭矩值应记录在检验报告中，型式检验试件必须采用未经过预拉的试件。,84,为使型式检验结果更好地反映现场钢筋接头试件性能。规定接头试件必须由检验单位或在其监督下由接头技术提供单位按规定拧紧扭矩装配后进行检验，并确保试件未经过预拉。因为预拉可消除大部分残余变形。严格执行本规定可杜绝个别送样单位弄虚作假，例如将试件进行预拉后再送样检验。,85,5,、型式检验的试验方法应按本规程附录,A,中的规定进行，当试验结果符合下列规定时评为合格：,1,）强度检验：每个接头试件的强度实测值均应符合本规程表,3.0.5,中相应接头等级的强度要求；,2,）变形检验：对残余变形和最大力总伸长率，,3,个试件实测值的平均值应符合本规程表,3.0.7,的规定。,本条规定型式检验应按附录,A,接头试件的试验方法中,A,1,型式检验试验方法进行。,86,附录,A.1,增加了接头斌件变形测量的仪表布置规定，修改了有关接头试件最大力总伸长率,Asgt,的测量方法。接头的强度要求是强制性条款，型式检验的强度合格条件是每个试件均应满足表,3.0.5,的规定；接头试件的总伸长率和残余变形测量值比较分散，用,3,个试件的平均值作为梭验评定依据。,6,、型式检验应由国家、省部级主管部门认可的检测机构进行，并应按本规程附录,B,的格式出具检验报告和评定结论。,87,（六）施工现场接头的加工与安装,一）接头的加工,1,、在施工现场加工钢筋接头时，应符合下列规定：,1,）加工钢筋接头的操作工人应经专业技术人员培训合格后才能上岗，人员应相对稳定；,2,）钢筋接头的加工应经工艺检验合格后方可进行。,88,丝头加工工人经专业技术培训后上岗以及人员的相对稳定是钢筋接头质量控制的重要环节。接头的土艺检验是检验施工现场的进场钢筋与接头加工工艺适应性的重要步骤，应在工艺检验合格后再开始加工，防止盲目大量加工造成损失。,89,2,、直螺纹接头的现场加工应符合下列规定；,1,）钢筋端部应切平或镦平后加工螺纹；,2,）镦粗头不得有与钢筋轴线相垂直的横向裂纹；,3,）钢筋丝头长度应满足企业标准中产品设计要求，公差应为,O2.0p(p,为螺距）：,4,）钢筋丝头宜满足,6f,级精度要求，应用专用直螺纹量规检验，通规能顺利旋入并达到要求的拧入长度，止规旋入不得超过,3p,。抽检数量,10%,，检验合格率不应小于,95%,。,90,“螺纹环规”是一种“量具”是用来检测标准外螺纹中径的，两个为一套，一个通规，一个止规。两个环规的内螺纹中径分别按照标准螺纹中径的最大极限尺寸和最小极限尺寸制造的，精度非常高。规格品种与常用外螺纹（螺丝）规格品种一样多。使用方法：分别用两个环规往要被检测的外螺纹上拧（顺序随意）。（,1,）通规不过，（拧不过去）螺纹中径大了，产品不合格。（,2,）止规通过，中径小了，产品不合格。,91,（,3,）通规可以在螺纹的任意位置转动自如，止规拧一至两三圈，（可能有时还能多拧一两圈，但螺纹头部没岀环规端面）就拧不动了，这时说明你检测的外螺纹中径正好在“公差带”内，是合格的产品。,本条所述的直螺纹钢筋接头包括镦粗。卣螺纹钢筋接头、剥肋滚轧直螺纹钢筋接头、直接滚轧直螺纹钢筋接头。,92,93,直螺纹钢筋接头的加工：,1,）直螺纹钢筋接头的加工应保持丝头端面的基本平整，使安装扭矩能有效形成丝头的相互对顶力，消除或减少钢筋受拉时因螺纹间隙造成的变形，强调直螺纹钢筋接头应切平或镦平后再加工螺纹，是为了避免因丝头端面不平造成接触端面间相互卡位而消耗大部分拧紧扭矩和减少螺纹有效扣数；,94,2,）墩粗直螺纹钢筋接头有时会在钢筋镦粗段产生沿钢筋轴线方向的表面裂纹，国内外试验均表明，这类裂纹不影响接头性能，本规程充许出现这类裂纹，但横向裂纹则是不允许的；,3,）钢筋丝头的加工长度应为正公差，保证丝头在套筒内可相互顶紧，以减少残余变形；,4,）螺纹量规检验是施工现场控制丝头加工尺寸和螺纹质量的重要工序，产品供应商应提供台格螺纹量规，对加工丝头进行质量控制是负责丝头加工单位的责任。,95,3,、锥螺纹接头的现场加工应符合下列规定；,1,）钢筋端部不得有影响螺纹加工的局部弯曲；,2,）钢筋丝头长度应满足设计要求，使拧紧后的钢筋丝头不得相互接触，丝头加工长度公差应为,-o.5p-1.5p;,3,）钢筋丝头的锥度和螺距应使用专用锥螺纹量规检验；抽检数量,10%,，检验合格率不应小于,95%,。,96,锥螺纹钢筋接头的加工：,1,）锥螺纹钢筋接头在套筒中央不允许钢筋丝头相互接触而应保持一定间隙。因此对钢筋端面的平整度要求并不高。仅对个别端部严重不平的钢筋需要切平后制作螺纹因此仅提出不得弯曲的要求；,2,）为确保锥螺纹钢筋丝头在套简中央不致相互顶紧而影响接头的强度或变形，丝头长度应为负公差；,3,）专用锥螺纹量规检验是控制锥螺纹锥度和螺纹长度的重要工序。,97,二,),接头的安装,1,、直螺纹钢筋接头的安装质量应符合下列要求：,1,）安装接头时可用管钳扳手拧紧，应使钢筋丝头在套筒中央位置相互顶紧。标准型接头安装后的外露螺纹不宜超过,2p,。,2,）安装后应用扣力扳手校核拧紧扭矩，拧紧扭矩值应符合本规程下表的规定。,98,直螺纹接头安装时的最小拧紧扭矩值,钢筋直径,（,mm,）,16,1820,2225,2832,3640,拧紧扭矩,（,N.m,）,100,200,260,320,360,99,100,1),钢筋丝头在套筒中央位置应相互顶紧，这是减少接头残余变形的最有效的措施，是保证直螺纹钢筋接头安装质鼍的重要环节；规定外露 螺纹不超过,2p,是防止丝头没有完全拧人套筒的辅助性检查手段；,2),表,6.2.1,是规定的最小拧紧扭矩值，是为减少接头残余变形而提出的，拧紧扭矩对直螺纹钢筋接头的强度影响不大；,101,3),根据国家计量检定规程,扭矩扳子检定规程,JJG 707-2003,扭矩扳子准确度分为,10,级，,5,级准确度的示值相对误差和示值重复性均为,5%,，,10,锻准确度分别为,10%,。,2,、锥螺纹钢筋接头的安装质量应符合下列要求：,1,）接头安装时应严格保证钢筋与连接套的规格相一致；,2,）接头安装时应用扭力扳手拧紧，拧紧扭矩值应符合下表的要求；,102,锥螺纹接头安装时的拧紧扭矩值,3,）,安装用扭力扳手应区分使用，校核用扭力扳手应每年校核,1,次，准确度级别应选用,5,级。,钢筋直径（,mm,）,16,1820,2225,2832,3640,拧紧扭矩（,N.m,）,100,180,240,300,360,103,1,）锥螺纹钢筋接头安装时容易产生连接套筒与钢筋不相匹配的误接；,2,）锥螺纹钢筋接头的安装拧紧扭矩对接头强度的影响较大；过大或过小的拧紧扭矩都是不可取的，锥螺纹钢筋接头对扭力扳手的准确度要求较高。,104,3,、套筒挤压钢筋接头的安装质量应符合下列要求：,1,）钢筋端部不得有局部弯曲，不得有严重锈蚀和附着物；,2,）钢筋端部应有检查插入套筒深度的明显标记，钢筋端头离套筒长度中点不宜超过,10mm,；,3,）挤压应从套筒中央开始，依次向两端挤压，压痕直径的波动范围应控制在供应商认定的允许波动范围内，并提供专用量规进行检验；,105,4,）挤压后的套筒不得有肉眼可见裂纹。,1,）套筒挤压接头依靠套筒与钢筋表面的机械咬合和摩擦力传递拉力或压力，钢筋表面的杂物或严重锈蚀均对接头强度有不利影响；,2,）钢筋端部弯曲会形响接头成型后钢筋的平直度，遇有钢筋端部弯曲的应调直后再连接；,106,3,）确保钢筋插入套筒的长度是挤压接头质量控制的重要环节，由于事后不便检查，故应事先作出标记；,4,）挤压过程中套筒会伸长，从两端开始挤压会加大挤压后套筒中央的间隙；,5,）挤压后的套筒无论出现纵向或横向裂纹均是不允许的。,107,108,109,110,（七）施工现场接头的检验与验收,1,、工程中应用钢筋机械接头时，应由该技术提供单位提交有效的型式检验报告。,2,、钢筋连接工程开始前，应对不同钢筋生产厂的进场钢筋进行接头工艺检验；施工过程中，更换钢筋生产厂时，应补充进行工艺检验。工艺检验应符合下列规定：,1,）每种规格钢筋的接头试件不应少于,3,根；,111,2,）每根试件的抗拉强度和,3,根接头试件的残余变形的平均值均应符合本规程表,3 0.5,和表,3.0.7,的规定；,3,）接头试件在测量残余变形后可再进行抗拉强度试验，并宜按本规程附录,A,表,A 1.3,中的单向拉伸加载制度进行试验；,4,）第一次工艺检验中,1,根试件抗拉强度或,3,根试件的残余变形平均值不合格时，允许再抽,3,根试件进行复检，复检仍不合格时判为工艺检验不合格。,112,钢筋连接工程开始前，应对不同钢厂的进场钢筋进行接头工艺检验，主要是检验接头技术提供单位所确定的工艺参数是否与本工程中的进场钢筋相适应，并可提高实际工程中抽样试件的合格率，减少在工程应用后再发现问题造成的经济损失，施工过程中如更换钢筋生产厂，应补充进行工艺检验。此外工艺检验中增加了测定接头残余变形的要求，这是控制现场接头加工质量，克服钢筋接头型式检验结果与施工现场接头质量严重脱节的重要措施；,113,某些钢筋机械接头尽管其强度满足了规程的要求，接头的残余变形不一定能满足要求，尤其是螺纹加工质量较差时；增加本条要求后可以大大促进接头加工单位的自律，或淘汰一部分技术和管理水平低的加工企业。工艺检验中，用残余变形作为接头变形的控制值，测量接头试件的单向拉伸残余变形比较简单，较为适合各施工现场的检验条件。,114,3,、接头安装前应检查连接件产品合格证及套筒表面生产批号标识；产品合格证应包括适用钢筋直径和接头性能等级、套简类型，生产单位、生产日期以及可追溯产品原材料力学性能和加工质量的生产批号。,套筒均在工厂生产，影响套简质量的因素较多，如原材料性能、套简尺寸、螺纹规格、公差配合及螺纹加工精度等，要求施工现场土建专业质检人员进行批量机械加工产品的检验是不现实的，套筒的质量控制主要依靠生产单位的质量管理和出厂检验以及现场接头试件的抗拉强度试验。,115,施工理场对套筒的检查主要是检查生产单位的产品合格证是否内容齐全，套筒表面是否有可以追溯产品原材料力学性能和加工质量的生产批号，当出现产品不合格时可以追溯其原因以及区分不合格产品批次并进行有效处理。本条规定对套筒生产单位提出了较高的质量管理要求，有利于整体提高钢筋机械连接的质量水平。,116,4,、现场检验应按本规程进行接头的抗拉强度试验，加工和安装质量检验；对接头有特殊要求的结构，应在设计图纸中另行注明相应的检验项目。,现场检验是由检验部门在施工现场进行的抽样检验。一般应进行接头试件单向拉伸强度试验以及加工和安装质量检验。,5,、接头的现场检验应按验收批进行。同一施工条件下采用同一批材料的同等级、同型式，同规格接头，应以,5oo,个为一个验收批进行检验与验收，不足,500,个也应作为一个验收批。,117,按验收批进行现场检验。同批条件为：接头的材料、型式、等级、规格、施工条件相同。批的数量为,500,个接头，不足此数时也按一批考虑。,6,、螺纹接头安装后应接本规程第,7 0 5,条的验收批，抽取其中,10%,的接头进行拧紧扭矩校核，拧紧扭矩值不合格数超过被校核接头数的,5%,时，应重新拧紧全部接头，直到台格为止。,仅螺纹接头需要进行拧紧扭矩检验。,118,7,、对接头的每一验收批，必须在工程结构中随机截取,3,个接头试件作抗拉强度试验，按设计要求的接头等级进行评定。当,3,个接头试件的抗拉强度均符合本规程表,3.0.5,中相应等级的强度要求肘，该验收批应评为台格。如有,1,个试件的抗拉强度不符,合要求，应再取,6,个试件进行复检。复检中如仍有,1,个试件的抗拉强度不符合要求，则该验收批应评为不合格。,119,接头抗拉强度的现场抽检是保证工程结构质量与安全的重要环节，本条为强制性条款。本条规定现场接头抗拉强度试验的数量和合格条件，同时又规定了复式抽检的检验规则。,注意只对抗拉强度进行复试。,120,钢筋机械接头的破坏形态有三种：钢筋拉断、接头连接件破坏、钢筋从连接件中拨出。对,级和,级接头，无论试件属那种破坏形态，只要试件抗拉强度满足表,3.0.5,中,级和,级接头的强度要求即为合格；对,I,级接头，当试件断于钢筋母材时。,且满足条件,，试件合格；当试件断于接头长度区段时，则应满足 才能判为合格。,121,8,、现场检验连续,10,个验收批抽样试件抗拉强度试验一格率为,100%,时，验收批接头数量可扩大,1,倍。,现场检验连续,10,个验收批均一次抽样合格时，表明其施工质量处于优良且稳定的状态。故检验批接头数量可扩大一倍，即按不大于,1000,个接头为一批，以减少检验工作量。,122,9,、现场截取抽样试件后，原接头位置的钢筋可采用同等规格的钢筋进行搭接连接，或采用焊接及机械连接方法补接。,指出现场截取试件后，原接头部位的钢筋的几种补接方法，利于工地严格按规程要求进行现场抽检。,123,10,、对抽检不合格的接头验收批，应由建设方会同设计等有关方面研究后提出处理方案。,由建设方会同设计等有关各方对抽检不合格的钢筋接头验收批提出处理方案。例如：可在采取补救措施后再按本规程第,7.0.5,条重新检验；或设计部门根据接头在结构中所处部位和接头百分率研究能否降级使用；或增补钢筋；或拆除后重新制作以及其他有效措施。,124,谢谢大家，再见,！,125,
