jmp指令详解PPT学习课件.ppt

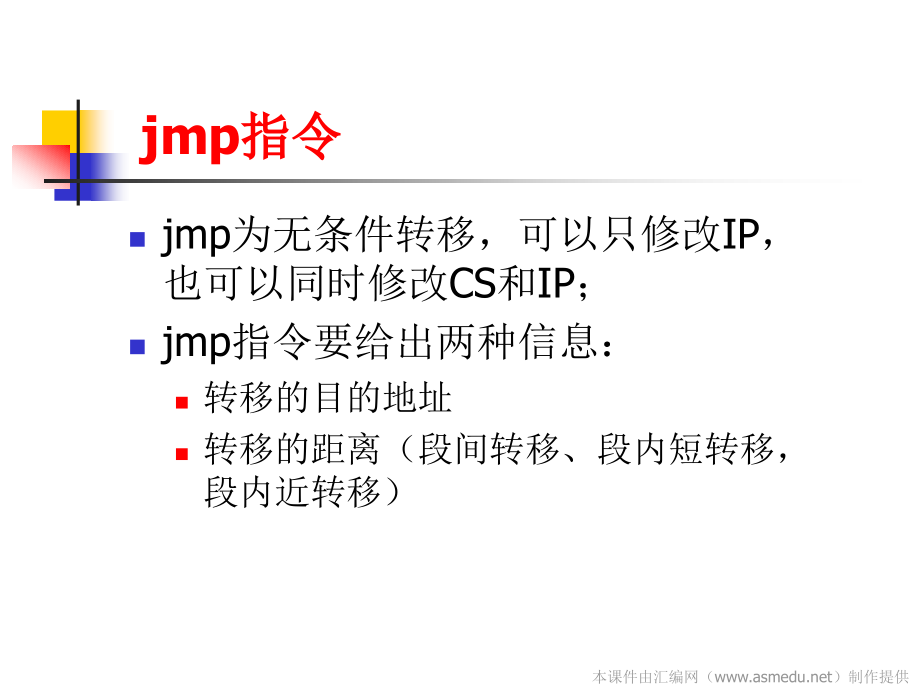

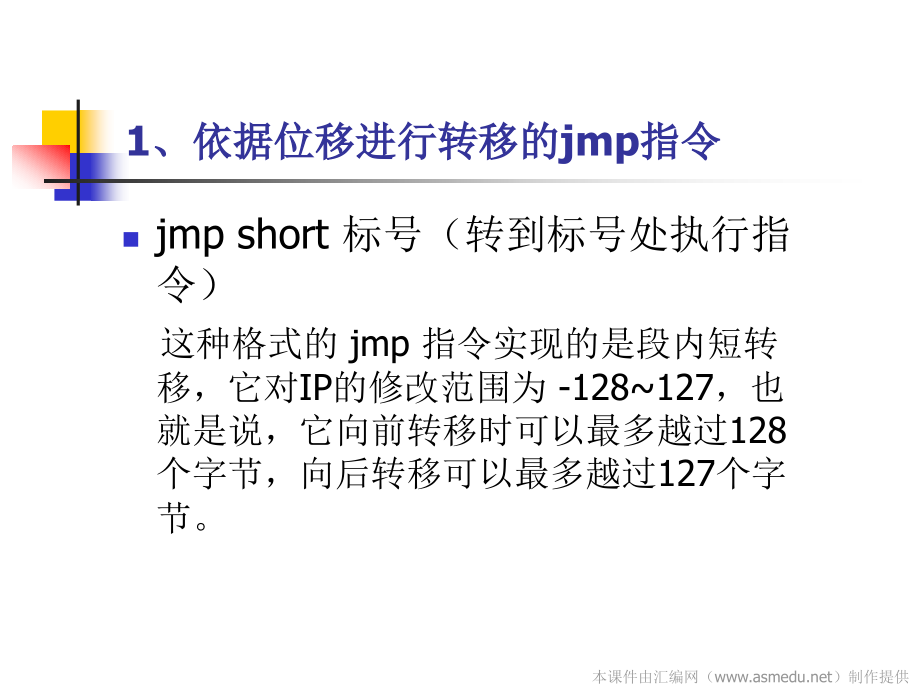

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,本课件由汇编网（,）制作提供,jmp,指令,jmp,为无条件转移，可以只修改,IP,，也可以同时修改,CS,和,IP,；,jmp,指令要给出两种信息：,转移的目的地址,转移的距离（段间转移、段内短转移，段内近转移）,1,、依据位移进行转移的,jmp,指令,jmp short,标号（转到标号处执行指令）,这种格式的,jmp,指令实现的是段内短转移，它对,IP,的修改范围为,-128127,，也就是说，它向前转移时可以最多越过,128,个字节，向后转移可以最多越过,127,个字节。,比如：程序,9.1,assume cs:codesg,codesg segment,start:mov ax,0,jmp short s,add ax,1,s:,inc ax,codesg ends,end start,左面的程序执行后，,ax,中的值为,1,，因为执行,jmp short s,后，越过了,add ax,1,，,IP,指向了标号,s,处的,inc ax,。也就是说，程序只进行了一次,ax,加,1,操作。,1,、依据位移进行转移的,jmp,指令,汇编指令,jmp short s,对应的机器指令应该是什么样的呢？,我们先看一下别的汇编指令和其对应的机器指令。,1,、依据位移进行转移的,jmp,指令,汇编指令与机器码的对应示例,可以看到，在一般的汇编指令中，汇编指令中的,idata,（立即数），不论它是表示一个数据还是内存单元的偏移地址，都会在对应的机器指令中出现，因为,CPU,执行的是机器指令，它必须要处理这些数据或地址。,1,、依据位移进行转移的,jmp,指令,对照汇编源程序，我们可以看到，,Debug,将,jmp short s,中的,s,表示为,inc ax,指令的偏移地址,8,，并将,jmp short s,表示为,jmp 0008,，表示转移到,cs:0008,处。,下面现在我们在,Debug,中将程序,9.1,翻译成为机器码，,看看结果：,1,、依据位移进行转移的,jmp,指令,这一切似乎合理，可是当我们查看,jmp short s,或,jmp 0008,所对应的机器码，却发现了问题。,1,、依据位移进行转移的,jmp,指令,jmp 0008,（,Debug,中的表示）或,jmp short s,（汇编语言中的表示）所对应的机器码为,EB 03,，注意，这个机器码中竟不包含转移的目的地址。,这意味着，,CPU,在执行,EB 03,的时候，并不知道转移目的地址。,1,、依据位移进行转移的,jmp,指令,那么，,CPU,根据什么进行转移呢？,没有了目的地址，,CPU,如何知道转移到哪里呢？,1,、依据位移进行转移的,jmp,指令,令人奇怪的是，汇编指令,jmp short s,中，明明是带有转移的目的地址（由标号,s,表示）的，可翻译成机器指令后，怎么目的地址就没了呢？,1,、依据位移进行转移的,jmp,指令,没有了目的地址，,CPU,如何知道转移到哪里？,我们把程序,9.1,改写一下，变成这样：,程序,9.2,1,、依据位移进行转移的,jmp,指令,程序,9.2,assume cs:codesg,codesg segment,start:mov ax,0,mov bx,0,jmp short s,add ax,1,s:inc ax,codesg ends,end start,我们在,Debug,中将程序,9.2,翻译为机器码，看看结果,1,、依据位移进行转移的,jmp,指令,比较一下程序,1,和,2,用,Debug,查看的结果,1,、依据位移进行转移的,jmp,指令,注意，两个程序中的,jmp,指令都要使,IP,指向,inc ax,指令，但是程序,1,的,inc ax,指令的偏移地址为,0008,，而程序,2,的,inc ax,指令的偏移地址为,000BH,。,我们再来看两个程序中的,jmp,指令所对应的机器码，都是,EB 03,。,1,、依据位移进行转移的,jmp,指令,这说明,CPU,在指令,jmp,指令的时候并不需要转移的目的地址。,两个程序中的,jmp,指令的转移目的地址并不一样，一个是,cs:0008,，另一个是,cs:000B,。,如果机器指令中包含了转移的目的地址的话，那么它们对应的机器码应该是不同的。,1,、依据位移进行转移的,jmp,指令,可是它们对应的机器码都是,EB 03,，这说明在机器指令中并不包含转移,的目的地址。,如果机器指令中不包含目的地址的话，那么，也就是说,CPU,不需要这个目的地址就可以实现对,IP,的修改。,1,、依据位移进行转移的,jmp,指令,这种信息是什么呢？,我们一步步地分析。,我们先简单回忆一下,CPU,执行指令的过程：,1,、依据位移进行转移的,jmp,指令,CPU,执行指令的过程：,（,1,）从,CS:IP,指向内存单元读取指令，读取的指令进入指令缓冲区；,（,2,）,(IP)=(IP)+,所读取指令的长度，从而指向下一条指令；,（,3,）执行指令。转到,1,，重复这个过程。,1,、依据位移进行转移的,jmp,指令,按照这个步骤，我们参照程序,9.2,的图看一下：,jmp short s,指令的读取和执行过程,1,、依据位移进行转移的,jmp,指令,jmp short s,指令的读取和执行过程：,（,1,）,(CS)=0BBDH,，,(IP)=0006,，,CS:IP,指向,EB 03,（,jmp short s,的机器码）；,（,2,）读取指令码,EB 03,进入指令缓冲器；,（,3,）,(IP)=(IP)+,所读取指令的长度,=(IP)+2=0008,，,CS:IP,指向,add ax,1,；,（,4,）,CPU,指行指令缓冲器中的指令,EB 03,；,（,5,）指令,EB 03,执行后，,(IP)=000BH,，,CS:IP,指向,inc ax,。,1,、依据位移进行转移的,jmp,指令,从上面的过程中我们看到，,CPU,将指令,EB 03,读入后，,IP,指向了下一条指令，即,CS:0008,处的,add ax,1,，接着执行,EB 03,。,如果,EB 03,没有对,IP,进行修改的话，那么，接下来,CPU,将执行,add ax,1,。,1,、依据位移进行转移的,jmp,指令,可是，,CPU,执行的,EB 03,确是一条修改,IP,的转移指令，执行后,(IP)=000BH,，,CS:IP,指向,inc ax,，,CS:0008,处的,add ax,1,没有被执行。,CPU,在执行,EB 03,的时候是根据什么修改的,IP,，使其指向目标指令呢？就是根据指令码中的,03,。,1,、依据位移进行转移的,jmp,指令,注意，要转移的目的地址是,CS:000B,，而,CPU,执行,EB 03,时，当前的,(IP)=0008,，如果将当前的,IP,值加,3,，使,(IP)=000BH,，,CS:IP,就可以指向目标指令。,在转移指令,EB 03,中并没有告诉,CPU,要转移的目的地址，却告诉了,CPU,要转移的位移，即将当前的,IP,向后移动,3,个字节。,1,、依据位移进行转移的,jmp,指令,因为程序,1,、,2,中的,jmp,指令转移的位移相同，都是向后,3,个字节，所以它们的机器码都是,EB 03,。,原来如此，在,“,jmp short,标号,”,指令所对应的机器码中，并不包含转移的目的地址，而包含的是转移的位移。,这个位移，使编译器根据汇编指令中的,“,标号,”,计算出来的，,1,、依据位移进行转移的,jmp,指令,转移位移具体的计算方法如下图,：,1,、依据位移进行转移的,jmp,指令,结论：,CPU,执行,jmp short,标号 指令时并不需要转移的目的地址，只需要知道转移的位移就行了。,1,、依据位移进行转移的,jmp,指令,实际上，指令,“,jmp short,标号,”,的功能为,(IP)=(IP)+8,位位移。,（,1,）,8,位位移,=,“,标号,”,处的地址,-jmp,指令后的第一个字节的地址；,（,2,）,short,指明此处的位移为,8,位位移；,（,3,）,8,位位移的范围为,-128127,，用补码表示,（如果你对补码还不了解，请阅读附注,2,）,（,4,）,8,位位移由编译程序在编译时算出。,1,、依据位移进行转移的,jmp,指令,还有一种和指令,“,jmp short,标号,”,功能相近的指令格式：,jmp near ptr,标号,它实现的时段内近转移。,指令,“,jmp near ptr,标号,”,的功能为：,(IP)=(IP)+16,位位移。,1,、依据位移进行转移的,jmp,指令,指令,“,jmp near ptr,标号,”,的说明：,（,1,）,16,位位移,=,“,标号,”,处的地址,-jmp,指令后的第一个字节的地址；,（,2,）,near ptr,指明此处的位移为,16,位位移，进行的是段内近转移；,（,3,）,16,位位移的范围为,-3276932767,，用补码表示；,（,4,）,16,位位移由编译程序在编译时算出。,1,、依据位移进行转移的,jmp,指令,2,、转移的目的地址在指令中的,jmp,指令,前面讲的,jmp,指令，其对应的机器码中并没有转移的目的地址，而是相对于当前,IP,的转移位移。,指令,“,jmp far ptr,标号,”,实现的是段间转移，又称为远转移。,指令,“,jmp far ptr,标号,”,功能如下：,(CS)=,标号所在段的段地址；,(IP)=,标号所在段中的偏移地址。,far ptr,指明了指令用标号的段地址和偏移地址修改,CS,和,IP,。,我们看下面的程序,2,、转移的目的地址在指令中的,jmp,指令,程序,9.3,：,assume cs:codesg,codesg segment,start:mov ax,0,mov bx,0,jmp far ptr s,db 256 dup(0),s:add ax,1,inc ax,codesg ends,end start,2,、转移的目的地址在指令中的,jmp,指令,我们在,Debug,中将程序,9.3,翻译成为机器码，看到的结果如图：,2,、转移的目的地址在指令中的,jmp,指令,如图中所示：,源程序中的,db 256 dup(0),，被,Debug,解释为相应的若干条汇编指令。这不是关键，关键是，我们要注意一下,jmp far ptr s,所对应的机器码：,EA 0B 01 BD 0B,，其中包含转移的目的地址。,2,、转移的目的地址在指令中的,jmp,指令,“,0B 01 BD 0B,”,是目的地址在指令中的存储顺序，高地址的,“,BD 0B,”,是转移的段地址：,0BBDH,，低地址的,“,0B 01,”,是偏移地址：,010BH,。,2,、转移的目的地址在指令中的,jmp,指令,3,、转移地址在寄存器中的,jmp,指令,指令格式：,jmp 16,位寄存器,功能：,IP=,（,16,位寄存器）,这种指令我们在前面的课程（参见,2.11,节）中已经讲过，这里就不再详述。,转移地址在内存中的,jmp,指令有两种格式：,（,1,）,jmp word ptr,内存单元地址（段内转移）,功能：从内存单元地址处开始存放着一个字，是转移的目的偏移地址。,内存单元地址可用寻址方式的任一格式给出。,示例,4,、转移地址在内存中的,jmp,指令,（,1,）,jmp word ptr,内存单元地址（段内转移）,示例：,mov ax,0123H,mov bx,ax,jmp word ptr bx,执行后，,(IP)=0123H,mov ax,0123H,mov ds:0,ax,jmp word ptr ds:0,执行后，,(IP)=0123H,4,、转移地址在内存中的,jmp,指令,转移地址在内存中的,jmp,指令的第二种格式：,（,2,）,jmp dword ptr,内存单元地址（段间转移）,功能：从内存单元地址处开始存放着两个字，高地址处的字是转移的目的段地址，低地址处是转移的目的偏移地址。,(CS)=(,内存单元地址,+2),(IP)=(,内存单元地址,),内存单元地址可用寻址方式的任一格式给出。,示例,4,、转移地址在内存中的,jmp,指令,（,2,）,jmp dword ptr,内存单元地址（段间转移）,示例：,mov ax,0123H,mov bx,ax,mov word ptr bx+2,0,jmp dword ptr bx,执行后，,(CS)=0,(IP)=0123H,CS:IP,指向,0000,：,0123,。,mov ax,0123H,mov ds:0,ax,mov word ptr ds:2,0,jmp dword ptr ds:0,执行后，,(CS)=0,(IP)=0123H,CS:IP,指向,0000,：,0123,。,4,、转移地址在内存中的,jmp,指令,
