人教版《7.2欧姆定律及应用》.ppt

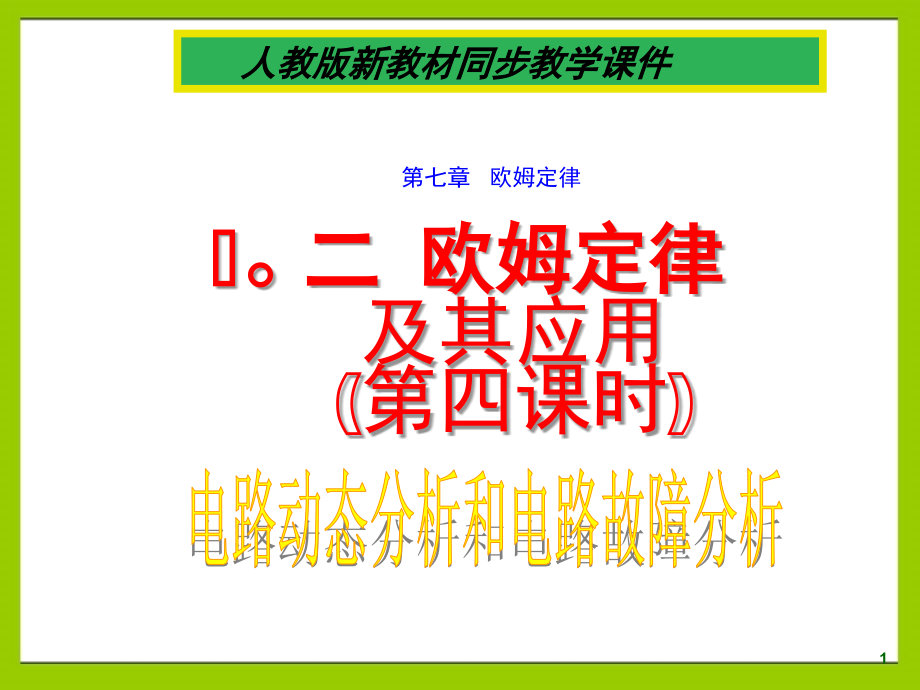

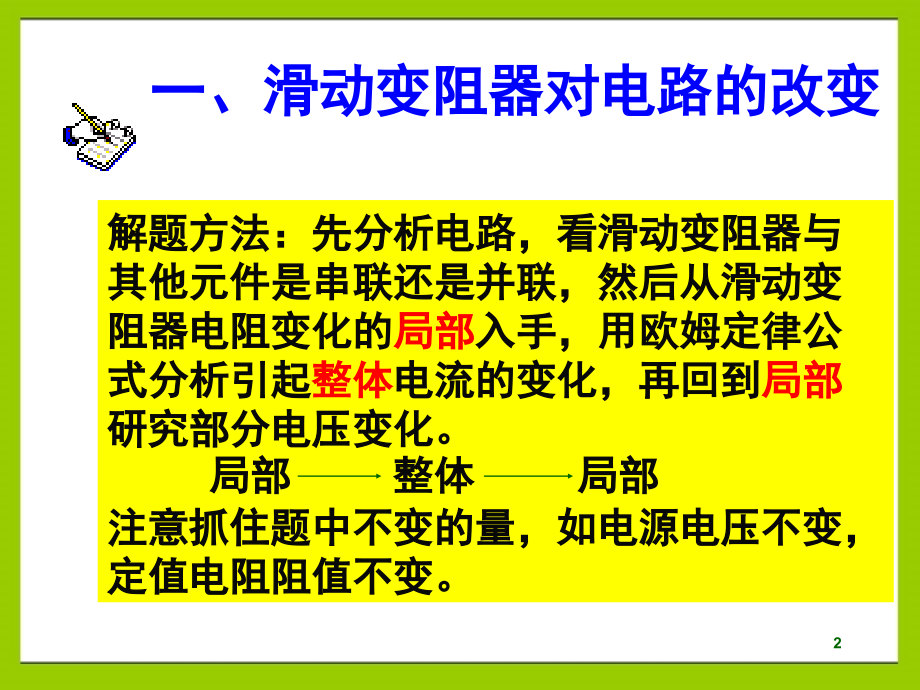

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,电路动态分析和电路故障分析,二 欧姆定律,及其应用,(,第四课时,),人教版新教材同步教学课件,第七章 欧姆定律,1,一、滑动变阻器对电路的改变,解题方法：先分析电路，看滑动变阻器与,其他元件是串联还是并联，然后从滑动变,阻器电阻变化的,局部,入手，用欧姆定律公,式分析引起,整体,电流的变化，再回到,局部,研究部分电压变化。,局部 整体 局部,注意抓住题中不变的量，如电源电压不变，,定值电阻阻值不变。,2,如图，电源电压不变，闭合开关，滑片P向右,移，电流表和电压表示数如何变化？,滑片,P,右移,滑动变阻器,R,2,连入电路的阻值变大,串联总电阻,R,总,变大,U,R,总,I,=,电流表示数,变小,电压表示数,变小,U,1,=IR,1,例,一,滑动变阻器的,AP,段与电,阻,R,1,串联,3,例2,如图，当滑片P向左移动时，A表和V表将如何变化。,4,例3,在如图所示电路中，当闭合开关后，滑动变阻器的滑动片P向右移动时（）(A)安培表示数变大，灯变暗。(B)安培表示数变小，灯变亮。(C)伏特表示数不变，灯变亮。(D)伏特表示数不变，灯变暗。,D,5,变式训练题,在如图所示电路中，当闭合开关后，滑动变阻器的滑动片P向右移动时（）(A)伏特表示数变大，灯变暗。(B)伏特表示数变小，灯变亮。(C)安培表示数变小，灯变亮。(D)安培表示数不变，灯变暗。,A,6,分析：并联电路各支路两端电压相等，等于电源电压，,故电压表V示数不变。由于并联电路各支路独立工作，互不干扰，滑动变阻器滑片P向右移动时，对R,1,这条支路没有影响，所以电流表A,1,示数不变。滑片P右移，R,2,变大，两端电压不变，,故电流变小，干路中电流也随之变小，,所以A,2,示数也会变小。,例4如图，当滑片P向右移动时，A,1,表、A,2,表和V表将如何变化？,7,变式训练题,如图，当滑片P向右移动时，A,1,表、A,2,表和V表将如何变化？,8,解题方法：先分析电路，看当开关闭合或,断开前后电路的连接方式是否发生变化，,从开关闭合前后电阻变化的,局部,入手，用,欧姆定律公式分析引起,整体,电流的变化，,再回到,局部,研究部分电压变化。,局部 整体 局部,注意抓住题中不变的量，如电源电压不变，,定值电阻阻值不变。,二、开关的断开或闭合引起电路中物理量的变化,9,例5,在如图所示的电路中，,将开关K闭合，则安培表的,示数将_，伏特表的,示数将_,(填“变大”、“变小”或“不变”)。,变大,变大,开关闭合前,R,1与,R,2,串联，,整个电路电阻大,开关闭合后,R,2,被短路，,电路电阻减小,U,R,总,I,=,电流表示数,变大,电压表示数,变大,U,1,=IR,1,又：电源电压不变,10,变式训练题,在如图所示的电路中，当开关K断开时，电阻R,1,与R,2,是_联连接的。开关K闭合时，电压表的示数将_(选填“变小”、“不变”或“变大”)。,串,变小,11,例6,在图中，灯泡L,1,和灯泡L,2,是_联连接的。当开关K断开时，电压表的示数将_；电流表的示数将_(选填“增大”、“不变”或“减小”)。,并,不变,减小,12,三、电路的故障引起电路中电学物理量的变化及故障原因分析,解题方法：电路故障一般有两种：一是短路,二是断路。判断是哪种故障的方法一般有两,种：,（1）电流表法：把电流表并联在故障电,路两端，如果电流表有示数，说明电路断路；,反之说明电路短路。（2）电压表法：把电压表并联在故障电路两端，如果电压表有示数说明电路断路；反之说明电路短路。,13,例7在图，当开关K闭合后，两只小灯泡发光，电压表示数为4伏。过了2分钟，电压表示数为0，经检查除小灯泡外其余器材的连接良好，请分析造成这种情况的原因可能有：_。,小灯L,2,短路；小灯L,1,断路,14,变式训练题,在如图所示的电路中，电源电压等于6伏，合上开关后电压表示数为6伏。经分析得出，电路中可能发生的情况是：_。,电阻R断路,15,例8,在如图所示的电路中，电源电压不变。闭合开关K后，灯L,1,、L,2,都发光。一段时间后，其中一灯突然熄灭，而电流表、电压表的示数都不变，则产生这一现象的原因可能是（）(A)灯L,1,短路。(B)灯L,2,短路。(C)灯L,1,断路。(D)灯L,2,断路。,C,16,变式训练题,在图所示的电路中,电源电压不变。闭合开关K，电路正常工作。一段时间后，发现其中一个电压表示数变大，则（）(A)灯L可能变亮。(B)灯L亮度可能不变。(C)电阻R可能断路。(D)电阻R可能短路。,C,17,例9,在图所示的电路中，电源电压不变。闭合开关K后，灯L,1,、L,2,都发光，,段时间后，其中的一盏灯突然变亮，而电压表V,l,的示数变小，电压表V,2,的示数变大，则产生这一现象的原因是()(A)灯L1断路。(B)灯Ll短路。(C)灯L2断路。(D)灯L2短路。,B,18,再见,19,
