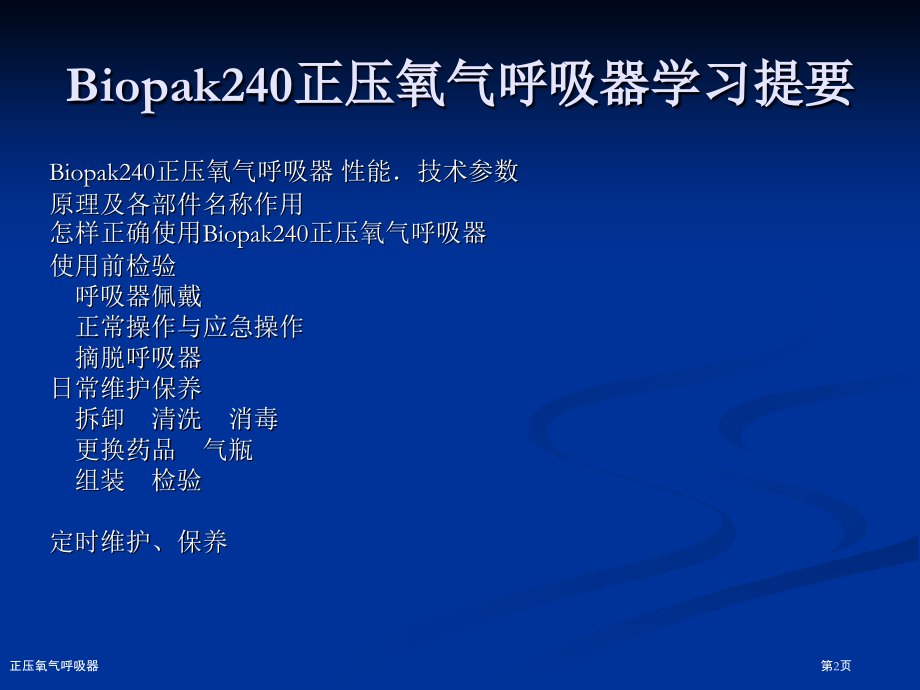

,#,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,正压氧气呼吸器,正压氧气呼吸器,第1页,Biopak240,正压氧气呼吸器学习提要,Biopak240,正压氧气呼吸器 性能技术参数,原理及各部件名称作用,怎样正确使用,Biopak240,正压氧气呼吸器,使用前检验,呼吸器佩戴,正常操作与应急操作,摘脱呼吸器,日常维护保养,拆卸清洗消毒,更换药品气瓶,组装检验,定时维护、保养,正压氧气呼吸器,第2页,Biopak240,正压氧气呼吸器 外观,正压氧气呼吸器,第3页,Biopak240,正压氧气呼吸器 用途,用于污染或缺氧大气环境自控闭路循环式正压氧气呼吸器，因为面 罩内呈正压，能够在完全没有氧气和有毒有害气体或蒸汽环境中使用。,正压氧气呼吸器,第4页,主要技术性能与参数,(1),额定防护时间；,4h(240rain),(2),质量：,15,5kg(,包含面罩和冷却芯重量,),(3),氧气瓶：容积,3L,，充填压力,3000PSIG (21Mpa),，储氧量,596L,(4),余压报警：气瓶内氧气储量剩下,25,(45Mpa),时，报警器发出,45-60s,声响,(,还有,60rain,使用时间,),(5),定量供氧：氧气压力在,21(10)Mpa,，流量,1,92(1,78)L,rain,(6),冷却芯：小于,-IOC,，冷却时间大于,8h,正压氧气呼吸器,第5页,供氧系统组成,正压氧气呼吸器,第6页,正压氧气呼吸器,第7页,供氧系统组成,氧气瓶：是绿色复合材料,(,缠玻璃纤维铝合金,),气瓶；内装,21Mpa,储,596L,氧气。,减压器：把氧气瓶充气压力降至,I,7Mpa(,出厂时调整好,),。,手动补给：在应急情况下使用，即当供气系统发生故障或使用者感到 呼吸气体不足时，能够按手动操作按钮，使氧气绕过定量供氧装置,(,定量孔,),和自动补给阀，直接流入呼吸舱。,报警器：气瓶内氧气储量剩下,25,(4-5Mpa),时，报警器发出,4560s,声响,(,还有,60min,使用时间,),正压氧气呼吸器,第8页,呼吸舱及定量供氧装置,正压氧气呼吸器,第9页,呼吸舱及定量供氧装置,呼吸舱：净化储存呼吸气体容器，是该仪器心脏，是由定量供氧装置，自动补给阀、排气阀、清净罐和膜片等组成。,定量供氧装置：氧气以,1,78+O,13L,min,稳定流量供氧装置流入呼吸舱，该流量表示补充人体作功消耗气量，为人休息时耗氧量,46,倍。,正压氧气呼吸器,第10页,正压氧气呼吸器,第11页,膜 片 作 用,因为吸气和呼气所引发呼吸舱容积改变是经过挠性膜片运动实现，是实现负压、自动补给氧气和排出多出气体机械控制机构。,主要功效：,a,、在重体力劳动时自动开启自动补给阀：,b,、当呼吸舱内气体消耗降低时，为了预防呼吸循环系统过压，自动开启单向排气阀排气；,c,、膜片上加载弹簧，确保整个呼吸循环系统在呼气、吸气过程中一直保持“正压”。,正压氧气呼吸器,第12页,自动补给阀 排气阀,自动补给阀：在重体力劳动下，耗氧量超出,1,78L,min,时，呼吸舱供 氧不足，膜片被推倒呼吸舱顶部，自动丌启自动补给阀进行快速供氧，假如定量供氧孔被堵塞，作备用供氧。,排气阀：轻体力劳动时，耗氧量降低，预防产生过压，单向排气阀把多出呼吸气体排掉。,正压氧气呼吸器,第13页,自动补给阀 排气阀,正压氧气呼吸器,第14页,冷却器 面罩 清净罐,冷却器：降低吸气温度减轻高温气体对人体呼吸器官危害和疲劳感，提升：工作效率。冷却芯体镶嵌在罐内，介质为无毒“兰冰”，环境温度为,24,条件下可用,4h,。,面罩：包含口鼻罩,(,又称阻水罩,),和单向阀,(,呼吸两阀,),、发音膜、眼窗、宽边密封唇。面罩有害空间压缩到最小，助于通话，适应多数 脸型。,清净罐：由罐壳、,C02,吸收剂、海绵垫、罐盖等组成。由,C02,吸收剂 除去呼气中,C02,，药只能使用一次。,正压氧气呼吸器,第15页,工作原理,当气瓶开关被打开时氧气连续输入呼吸舱，当使用者吸气时，呼吸气体从呼吸舱流人冷却罐，被冷却后经过吸气软管进入面罩。呼气时，气体经过呼气软管，再经过清净罐除去,C02,进入呼吸舱。呼吸舱经过压缩弹簧给膜片加载，保持舱内压力比外界环境气压梢高正压。呼吸气体驱动膜片往复运动，改变呼吸舱容积，若舱容降低，舱内气压降低，自动补给阀开启补充氧气，若舱容增大，舱内气压升高，自动开启排气阀，向大 气排出多出气体。,正压氧气呼吸器,第16页,吸气阀,面罩,吸气阀,吸气软管,呼气软管,冷却罐,储 气 舱,清净罐,自动补,手动补,排气阀,定量供氧,报警器,氧气瓶,瓶压表,减压器,前挂压力表,原理图,正压氧气呼吸器,第17页,正压氧气呼吸器,第18页,正压氧气呼吸器,第19页,佩带和使用,(1),使用前检验,a,，假如呼吸器以随时可用状态存放，检验系在气瓶阀上维修标志,(,维修日期不应超出,1,年：内容：是否清洗、消毒，,CO2,吸收剂更换时 间等,),。佩戴呼吸器前将冷冻兰冰放到冷却筒中，盖子盖紧。,b,、假如呼吸器不是以随时可用状态存放，佩戴前按,BIOPK240,操作维修手册说明作检验。重新充填、安装,Co2,吸收剂药筒,(,包装日期应在一年以内,),。将冷冻兰冰放到冷却筒中，盖子盖紧。,正压氧气呼吸器,第20页,佩戴,a,、佩戴前，检验气瓶压力是否到达,19,至,21Mpa,，高压气路连接部位都气密，呼,吸软管、连接软管、接头及面罩连接正确到位否,(,发觉不气密，应更换氢氧,化钙,),，擦拭防雾剂。,b,、佩戴氧气呼吸器时，收紧肩带，重量落在臀部，扣上并响整好腰带，再联上,胸带并作调整,(,不得过紧,),。,c,、将面罩绑带绕到头后，套上下巴套。将面罩放到脸部，先紧底带,(,下巴,),，再,紧顶带,(,太阳穴,),，然后是紧顶,(,头部,),带子。,d,、执行负压检验时，用手堵住吸气口并吸气。假如吸不进气表示面罩接触良好，,呼气阀没有问题。,e,、执行正压检验时，用手堵住排气口并呼气。面罩和脸部之间应充气。假如空,气不向外漏，表明面罩接触良好，吸气阀没有问题。,f,、取下呼吸两管偶接器或或红帽盖，将呼气管，吸气管按次序连接到面罩上；,将氧气瓶阀按逆时针方向完全打开，再往回转,1,4,圈，注意哨鸣。,(d),执行正压检验时，捏紧呼气管呼气。面罩和面部充气，假如空气不向,外漏，表明面罩接触良好，吸气阀没有问题。,g,、检验胸前压力表时，一分钟内应为,27003000psi(,磅平方英寸，,18Mpa,以上,),。,正压氧气呼吸器,第21页,选项,：佩戴前，呼吸两管连接在面罩上,(a),按上述,(c,条,),佩戴面罩。,(b),按逆时针方向完全打开氧气瓶阀，再往回转,1,4,圈，注意哨鸣。,(c),执行负压检验时，捏紧吸气管吸气。假如吸不进气表示面罩接触良好，,呼气阀没有问题。,(d),执行正压检验时，捏紧呼气管呼气。面罩和面部充气，假如空气不向,外漏，表明面罩接触良好，吸气阀没有问题。,正压氧气呼吸器,第22页,下井前和,20,分钟间隔检验,a,、队长应检验每一个队员和他呼吸器。其中一名队员应检验队长和他呼吸器。,b,、项目：目检呼吸器；检验压力表；问队员是否有能力继续工作,正压氧气呼吸器,第23页,佩带和使用注意事项,(1),戴上面罩，连接呼吸软管后，打开氧气瓶阀门；否 则，浪费氧气。,(2),手动补只供紧急情况下使用，如频繁使用，说明仪器有故障，应 退出污染区。,(3),呼吸器发生故障，如管路堵塞、断开，使用手动补给阀供氧，撤 离灾区，更换呼吸器。,(4),自动补给阀过频动作，说明：,a,、呼吸系统渗漏，应撤离灾区，更换呼吸器。,B,、面罩密封不好，应调整和更换面罩。,正压氧气呼吸器,第24页,(5),使用者感到恶心、头晕或不舒适感觉，压力表出现急聚下降，呼吸感到困难，面罩内有烟雾等情况，必须马上撤出灾区。,(6),面罩内压力过高，每次呼气都有排气现象，说明减压器、自动补 给阀或手动补给阀失灵，应呼吸五次开关氧气瓶一次，退出灾区。,(7),摘脱时，先关闭氧气瓶，去掉面罩，松开胸、腰、肩带，再摘下呼吸器。,正压氧气呼吸器,第25页,使用后维护保养,(1),拆卸：拆前，清洗呼吸器外壳，,(2),拆卸程序：取下面罩,揭开外壳,取下呼吸舱盖和清净罐,卸下清净罐盖、取,(,海绵垫、倒药、擦净、,卸下呼吸软管、冷却器，取出冷却元件擦净置于冰箱,卸下呼吸舱。,(3),清洗和消毒部件：面罩、呼吸软管、呼吸舱、冷却器、呼吸舱盖、清净罐、清净罐盖、海绵垫。,正压氧气呼吸器,第26页,(4),取下氧气瓶充氧。,(5),检验面罩和软管是否损伤，清净罐装新药、上海绵垫和清净罐盖，检验呼吸舱内“,O”,型密封圈，涂润滑油。,(6),装配次序：呼吸舱,冷却器,呼吸软管,满氧氧气瓶,检测定量、高压气密性,装药清净罐,呼吸舱盖,检测自补、自排,外壳,正压氧气呼吸器,第27页,定时,(30,天,),维护保养,第一步：目检,检验呼吸器各部件,(,面罩、壳体背带、供氧系统、冷却系统、呼吸舱等,),是 否松动、缺件、磨损、安装正确到位，全部眼睛所能看到，手能摸到部位都 在范围之内。,正压氧气呼吸器,第28页,第二步：管路高压泄露试验,(,高压系统气密检验,),(1),拆下呼吸舱盖和清净罐，露出定量供氧装置；,(2),使用木制舌片压板，将膜片推离自动补气阀；,(3),开启氧气瓶阀门；,(4),用检漏液检验每一根管路接头,(,供氧系统连接螺母,),，查找气泡以确定漏气部位。,正压氧气呼吸器,第29页,第三步：恒流量计测试,(,流量检验,)(,可与高压系统气密检验同时,),直接用流量计罩将呼吸器定量供氧装置与效验仪流量计连接，流量,I,6-2,4L,MIN,范围内为合格。关闭氧气瓶。,正压氧气呼吸器,第30页,第四步：呼吸系统泄露试验,(,低压气密测试,),用国产效验仪测试,(1),取下木制舌片压板，装上清净罐和呼吸舱盖，将呼吸软管接到效验仪上；,(2),将压力测试旋钮,(,我国通常叫顶杆或钥匙,),插入呼吸器后面孔内，旋转,1,4,圈，闭锁到位,(,使自动排气阀不排气,),；,(3),将效验仪换向阀打到正档上，进行汇压泵气，当水柱计升至,1000Pa(100mmH20),时，将换向阀打到零位，观察,1,分钟，假如水柱计不下降,30Pa(3mmH20),，说明呼吸系统不漏气。如漏气应对呼吸器呼吸系统各连接螺母各接头密封圈、各卡箍是否拧紧、存在、到位进行检验处理；用检漏液涂在手动补给阀各接头上检验处理。,正压氧气呼吸器,第31页,Biopak240,呼吸器席位操作步骤,第一步：目检,第二步：管路高压泄露试验,(,高压系统气密检验,),第三步：恒流量计测试（流量检验）,第四步：呼吸系统泄露试验（低压气密测试）,第五步：呼吸器后期装配,正压氧气呼吸器,第32页,第一步：目检,检验呼吸器各部件（面罩、壳体背带、供氧系统、冷却系统、呼吸舱等）是否松动、缺件、磨损、安装正确到位，全部眼睛所能看到，手能摸到部位都在范围之内。,正压氧气呼吸器,第33页,第二步：管路高压泄露试验（高压系统气密检验）,拆下呼吸舱盖和清净罐，露出定量供氧装置；,使用木制舌片压板，将膜片推离自动补气阀；,开启氧气瓶阀门；,用检漏液检验每一根管路接头（供氧系统连接螺母），查找气泡以确定漏气部位。,手补接头检验：将测漏夜滴到手补接头上，按手补阀门，查找有没有泄露。,正压氧气呼吸器,第34页,第三步：恒流量计测试（流量检验）,直接用流量计罩将呼吸器定量供氧装置与效验仪流量计连接，流量在,1.62.4L/MIN,范围内为合格。,正压氧气呼吸器,第35页,第四步：呼吸系统泄露试验（低压气密测试）,（,1,）将呼吸软管接到效验仪上；,（,2,）将压力测试旋钮（我国通常叫顶杆或钥匙）插入呼吸器后面孔内，旋转,1/4,圈，闭锁到位（使自动排气阀不排气）；,（,3,）将效验仪换向阀打到正档上，进行正压泵气，当水柱计升至,1000Pa,时，将换向阀打到零位，观察,1,分钟，假如水柱计不下降,30Pa,，说明呼吸系统不漏气。如漏气应对呼吸器呼吸系统各连接螺母、各接头密封圈、各卡箍是否拧紧、存在、到位进行检验处理；,正压氧气呼吸器,第36页,第五步：呼吸器后期装配,从呼吸器背部取出压力测试旋钮，盖上呼吸器上壳；,将面罩与呼吸两管连接；,对面罩喷涂防雾剂（口述），并放到仪器外壳上。,正压氧气呼吸器,第37页,Biopak240,呼吸器席位操作故障设置范围参考,面罩,头带是否扭曲，是否安装到位；,口鼻杯是否存在，是否安装到位；,呼吸两阀是否通畅；,正压氧气呼吸器,第38页,壳体背带,软管固定带是否扭曲，是否安装到位；,调整拉带是否扭曲，是否连接；,胸扣、腰扣是否缺损，是否连接到位；,肩带与腰带连接是否扭曲、到位；,壳体上各固定螺钉是否松动、短缺。,正压氧气呼吸器,第39页,供氧系统,气瓶固定带是否扭曲、缺损；,T,型螺钉是否拧紧；,防静电密封圈是否缺损；,氧气瓶是否安装到位；,手补按钮螺母是否松动，手补阀内弹簧是否缺损；,是否有提醒报警，报警器声强调整芯柱是否松动；,正压氧气呼吸器,第40页,冷却系统,冷却罐固定带是否扭曲、缺损；,冷却罐盖是否安装到位；,冷却罐盖上,O,型圈是否缺损；,冷却罐两头连接螺母是否松动；,冷却罐是否倒置。,正压氧气呼吸器,第41页,
