带表高度尺是通过机械传动系统，将测量爪测量面与底座面相对移动转变为指示表指针的回转运动，并利用指示表，对测量爪测量面与底座底面相对移动分隔的距离，进行读数的高度测量工具。　　
合理的使用：
　　1、使用前先检查高度尺的外观和各部位的相互作用：高度尺的外观不得有影响使用性能的缺陷，表盘的刻度应清晰，指示表的表劳蒙应透明;尺框导向齿柱应清洁，摇动尺框转盘使尺框沿尺身移动应平稳，无阻滞、松动或晃动现象，指针无跳动，表盘转动应平稳，锁紧装置的作用要可靠。　　
2、校对高度尺零位：擦净平台工作面和卡尺的底座底面，将底座放在平台上，装上测量爪并紧固，一只手压住底座，另一只手摇动尺框转盘使尺框平稳下移，让量爪测量面与平台轻轻接触，无漏光间隙后，按动尺框上尺寸显示窗口的按钮，使尺寸显示归零;旋转表盘使零刻线与指针重合，使之实现双对零。
　　3、校对好零位后，再反复移动尺框，检查零位和示值的变动性。示值变动性不大于1/2分度值。
　　4、利用高度尺与划线爪的配合，可以在工件上划出平行于平台的直线，高度尺可以与杠杆百分表配合，得用比较法测量工件的高度尺寸;高度尺可以与杠杆百分表(或杠杆千分表)配合，测量工件的形状和位置误差。
　　5、测量中，握尺底座的手劲要适当，并向下压住尺座，合底座沿着平台表面平稳、均匀地移动。
　　6、带表高度尺的读数：量爪的测量面与被测面接触稳定后直接从尺框的尺寸显示窗口读取尺寸的整数值;从指示表上读取尺寸的小数部分。
　　7、对于小型高度尺，可以用锁紧装置将尺框锁紧后，把高度尺拿起读数。　　

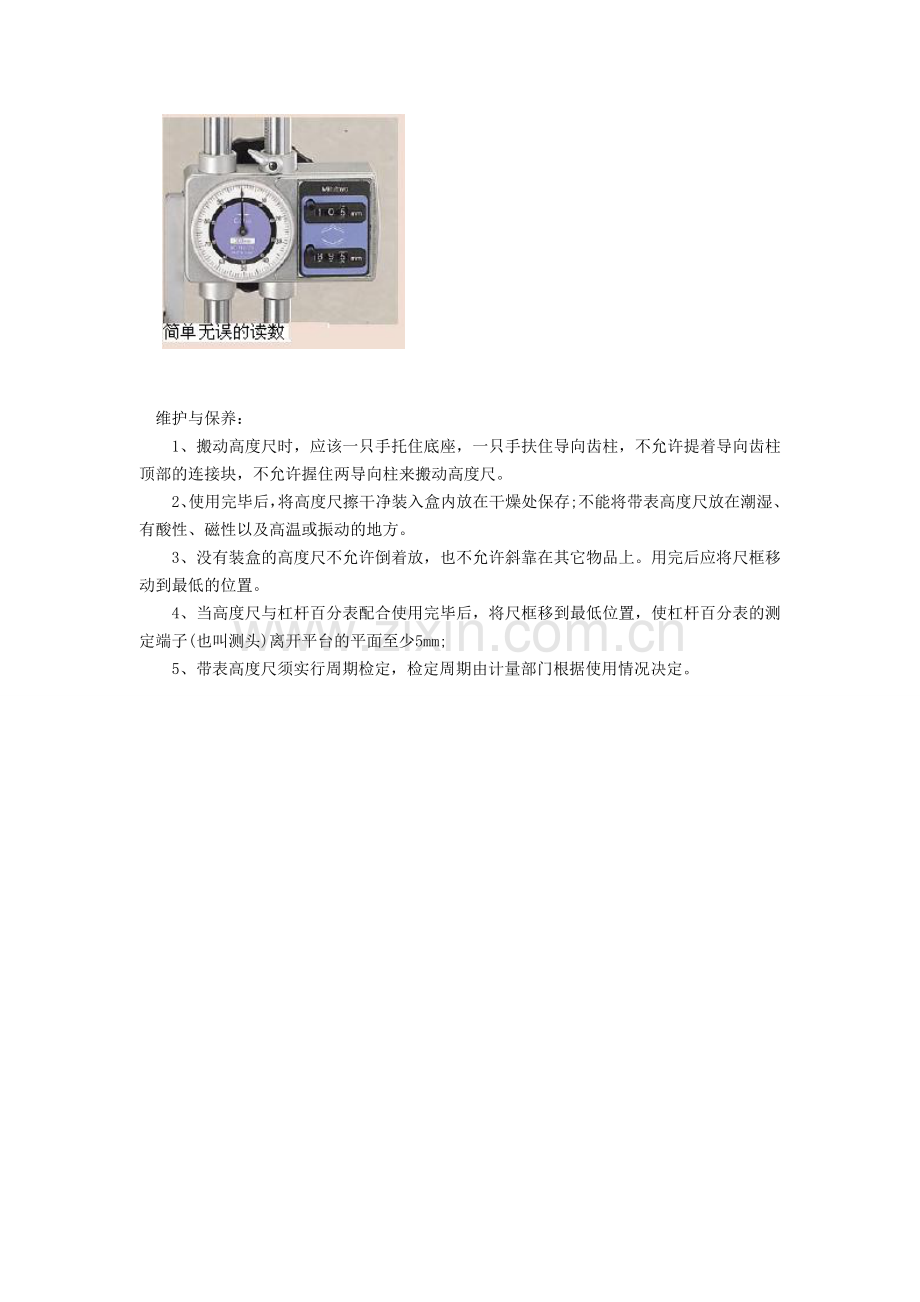

　维护与保养：
　　1、搬动高度尺时，应该一只手托住底座，一只手扶住导向齿柱，不允许提着导向齿柱顶部的连接块，不允许握住两导向柱来搬动高度尺。
　　2、使用完毕后，将高度尺擦干净装入盒内放在干燥处保存;不能将带表高度尺放在潮湿、有酸性、磁性以及高温或振动的地方。
　　3、没有装盒的高度尺不允许倒着放，也不允许斜靠在其它物品上。用完后应将尺框移动到最低的位置。
　　4、当高度尺与杠杆百分表配合使用完毕后，将尺框移到最低位置，使杠杆百分表的测定端子(也叫测头)离开平台的平面至少5mm;
　　5、带表高度尺须实行周期检定，检定周期由计量部门根据使用情况决定。
