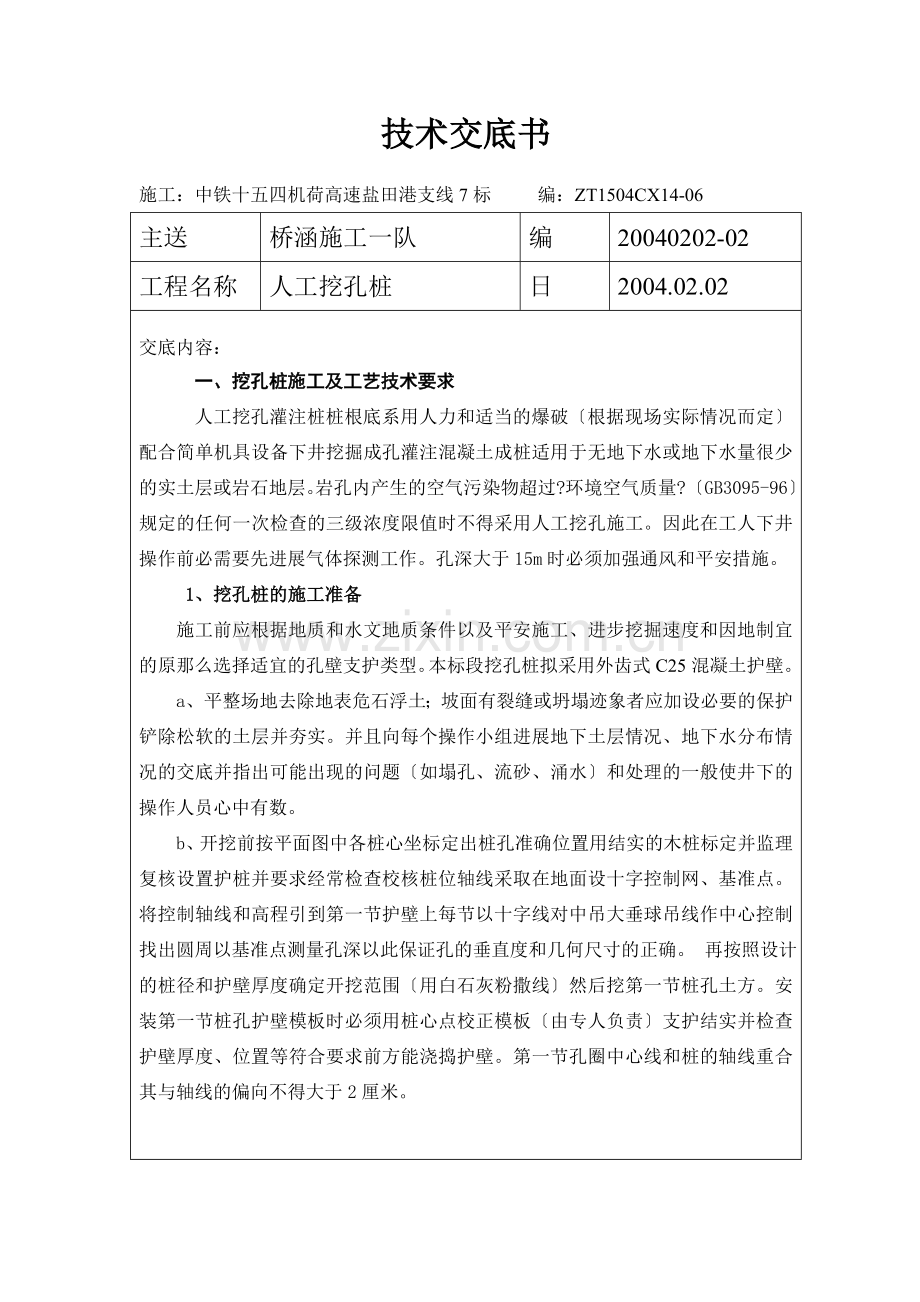

技术交底书
施工：中铁十五四机荷高速盐田港支线7标 编：ZT1504CX14-06
主送
桥涵施工一队
编
20040202-02
工程名称
人工挖孔桩
日
2004.02.02

交底内容：
一、挖孔桩施工及工艺技术要求
人工挖孔灌注桩桩根底系用人力和适当的爆破〔根据现场实际情况而定〕配合简单机具设备下井挖掘成孔灌注混凝土成桩适用于无地下水或地下水量很少的实土层或岩石地层。岩孔内产生的空气污染物超过?环境空气质量?〔GB3095-96〕规定的任何一次检查的三级浓度限值时不得采用人工挖孔施工。因此在工人下井操作前必需要先进展气体探测工作。孔深大于15m时必须加强通风和平安措施。
1、挖孔桩的施工准备
施工前应根据地质和水文地质条件以及平安施工、进步挖掘速度和因地制宜的原那么选择适宜的孔壁支护类型。本标段挖孔桩拟采用外齿式C25混凝土护壁。
a、平整场地去除地表危石浮土；坡面有裂缝或坍塌迹象者应加设必要的保护铲除松软的土层并夯实。并且向每个操作小组进展地下土层情况、地下水分布情况的交底并指出可能出现的问题〔如塌孔、流砂、涌水〕和处理的一般使井下的操作人员心中有数。
b、开挖前按平面图中各桩心坐标定出桩孔准确位置用结实的木桩标定并监理复核设置护桩并要求经常检查校核桩位轴线采取在地面设十字控制网、基准点。将控制轴线和高程引到第一节护壁上每节以十字线对中吊大垂球吊线作中心控制找出圆周以基准点测量孔深以此保证孔的垂直度和几何尺寸的正确。 再按照设计的桩径和护壁厚度确定开挖范围〔用白石灰粉撒线〕然后挖第一节桩孔土方。安装第一节桩孔护壁模板时必须用桩心点校正模板〔由专人负责〕支护结实并检查护壁厚度、位置等符合要求前方能浇捣护壁。第一节孔圈中心线和桩的轴线重合其与轴线的偏向不得大于2厘米。

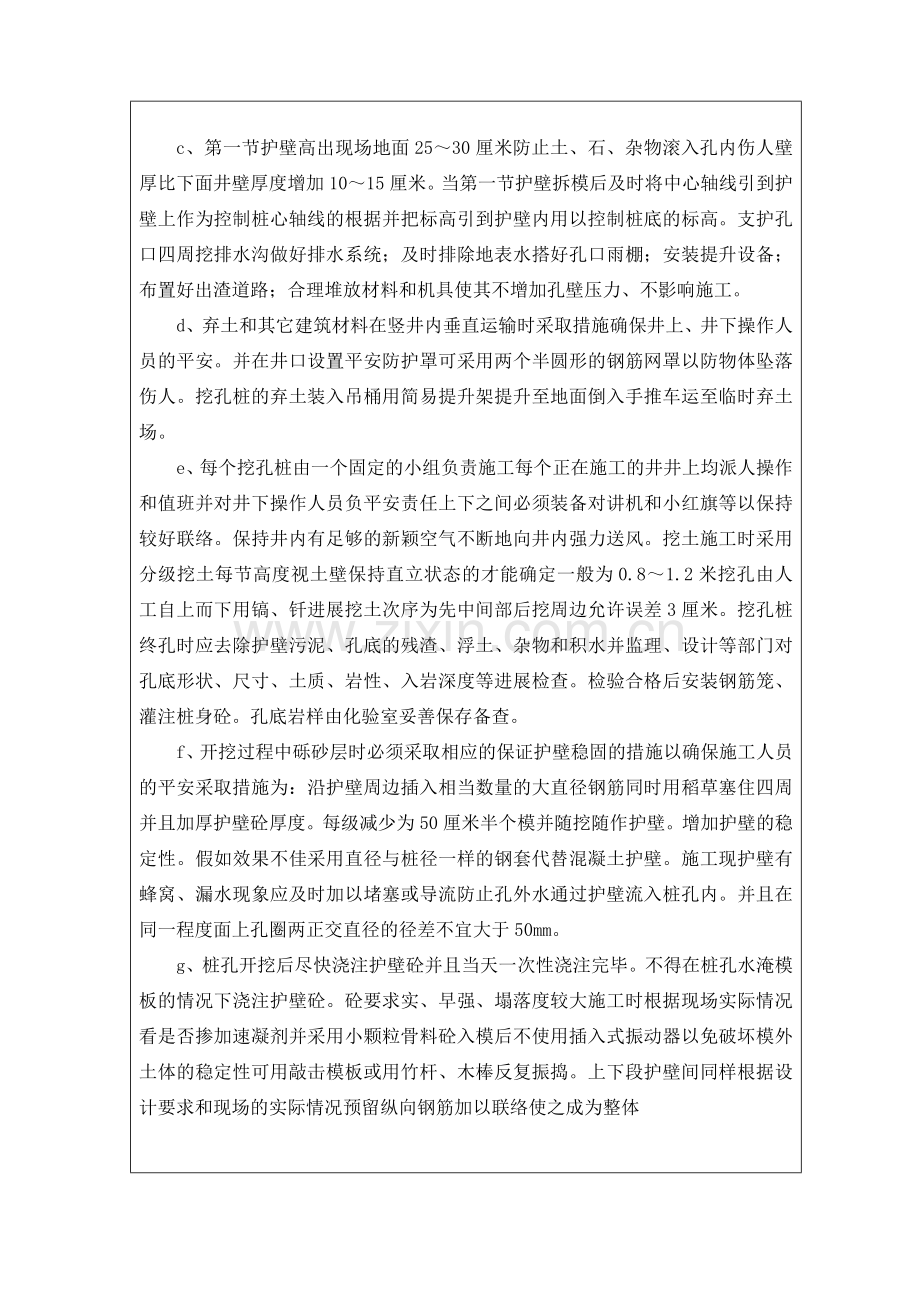

c、第一节护壁高出现场地面25～30厘米防止土、石、杂物滚入孔内伤人壁厚比下面井壁厚度增加10～15厘米。当第一节护壁拆模后及时将中心轴线引到护壁上作为控制桩心轴线的根据并把标高引到护壁内用以控制桩底的标高。支护孔口四周挖排水沟做好排水系统；及时排除地表水搭好孔口雨棚；安装提升设备；布置好出渣道路；合理堆放材料和机具使其不增加孔壁压力、不影响施工。
d、弃土和其它建筑材料在竖井内垂直运输时采取措施确保井上、井下操作人员的平安。并在井口设置平安防护罩可采用两个半圆形的钢筋网罩以防物体坠落伤人。挖孔桩的弃土装入吊桶用简易提升架提升至地面倒入手推车运至临时弃土场。
e、每个挖孔桩由一个固定的小组负责施工每个正在施工的井井上均派人操作和值班并对井下操作人员负平安责任上下之间必须装备对讲机和小红旗等以保持较好联络。保持井内有足够的新颖空气不断地向井内强力送风。挖土施工时采用分级挖土每节高度视土壁保持直立状态的才能确定一般为0.8～1.2米挖孔由人工自上而下用镐、钎进展挖土次序为先中间部后挖周边允许误差3厘米。挖孔桩终孔时应去除护壁污泥、孔底的残渣、浮土、杂物和积水并监理、设计等部门对孔底形状、尺寸、土质、岩性、入岩深度等进展检查。检验合格后安装钢筋笼、灌注桩身砼。孔底岩样由化验室妥善保存备查。
f、开挖过程中砾砂层时必须采取相应的保证护壁稳固的措施以确保施工人员的平安采取措施为：沿护壁周边插入相当数量的大直径钢筋同时用稻草塞住四周并且加厚护壁砼厚度。每级减少为50厘米半个模并随挖随作护壁。增加护壁的稳定性。假如效果不佳采用直径与桩径一样的钢套代替混凝土护壁。施工现护壁有蜂窝、漏水现象应及时加以堵塞或导流防止孔外水通过护壁流入桩孔内。并且在同一程度面上孔圈两正交直径的径差不宜大于50mm。
g、桩孔开挖后尽快浇注护壁砼并且当天一次性浇注完毕。不得在桩孔水淹模板的情况下浇注护壁砼。砼要求实、早强、塌落度较大施工时根据现场实际情况看是否掺加速凝剂并采用小颗粒骨料砼入模后不使用插入式振动器以免破坏模外土体的稳定性可用敲击模板或用竹杆、木棒反复振捣。上下段护壁间同样根据设计要求和现场的实际情况预留纵向钢筋加以联络使之成为整体

并确保各段间的连接处不漏水。护壁模板使用钢模板模板的撤除根据气温情况而定一般在24小时后进展。
2、挖掘的一般工艺要求
a、在挖孔过程中须经常检查桩孔尺寸和平面位置：桩位误差不得大于50mm；直桩倾度不超过0.5；孔径、孔深必须符合设计要求。
b、挖孔时如有水渗水应及时支护孔壁防止水在孔壁浸泡流淌造成坍孔。渗水应设法排除〔如用井点法降水或击水泵排〕。
c、桩孔挖掘及支撑护壁两道工序必须连续作业不宜中途停顿以防坍孔。
d、挖孔如遇到涌水量较大的潜水层承压水时可采用水泥砂浆压灌卵石环圈或其他有效的措施。
e、挖孔到达设计深度后应进展孔底处理。
3、现浇混凝土护壁
采用外齿式C25混凝土护壁厚度为15厘米。
4、终孔检查处理
挖孔到达设计标高后应进展孔底处理。必须做到平整无松渣、污泥及沉淀等软层。嵌入岩层深度应符合设计要求。先由施工队自检 自检合格后现场技术负责人和工程部质检工程师到场检查验收验收合格后监理、设计、业主及质检站一起验收。开挖过程中应经常理解地质情况假设孔底地质复杂或开挖现不良地质现象〔薄层泥岩、不规那么的淤泥分布等〕时应钎探查明孔底以下地质情况。
5、钢筋骨架制作及安装
根据施工条件挖孔灌注桩钢筋骨架可在孔外预扎后吊入孔内。为使钢筋骨架正确结实定位除主筋上安设钢筋“耳环〞或混凝土垫块外也可在孔壁上打入钢钎用铁丝与主筋绑扎使其结实定位。注意按要求埋设超声波检测声测。
6、灌注混凝土
从孔底及附近孔壁渗入的地下水的上升速度较小〔参考值小于6mm/min〕时可采用在空气中灌筑混凝土桩的其技术要求除符合?公路桥涵施工技术?〔JTJ041〕有关规定外还应注意以下事项：
a、通风：挖孔过程中要经常检查有害气体浓度特别是遇有腐植土要加强通风采用压缩空气用软通入孔底以保证孔底作业面空气新颖。

b、排水：桩孔内渗水量较小时采用随挖随用吊桶将泥水一起吊出的排水桩孔内渗水量较大时在桩孔中心挖集水坑用潜水泵将水抽出至地面沉淀池内。
c、照明：桩孔内采用12/36w低压防水罩灯泡照明。
d、钢筋笼制安：钢筋笼采取在孔外制作和分节吊装加工时同一截面接头数量不得超过该截面钢筋总数量的50。钢筋笼制作完毕后在钢筋笼上焊接短钢筋支撑在护壁上以确保其位于孔的中心保护层厚度7cm。
e、桩身砼施工：当挖孔桩挖至设计要求的基岩后将井底残渣去除干净由设计、质检、监理等结合组织对桩孔验收到达设计要求前方可进展桩身砼浇筑。浇灌前应对桩孔壁漏水处进展处理堵漏时及时将砼护壁上的所有预留排水孔以及其它漏水处堵塞然后将井内积水抽干以保证桩身砼质量堵塞的原那么是：大面积的堵成小面积的小面积的堵成点漏最后堵塞之堵塞的：先弄清桩孔护壁漏水处用小橡皮堵塞入该处在橡皮周围用高标细石砼或高标水泥砂浆将其堵使漏水处之漏水从橡皮中流出来到达流堵效果。桩身砼灌注时砼必须通过串筒而到达浇灌工作面其落下的高度不宜大于2米否那么容易造成砼的离析和不均匀影响砼的实度。井下操作人员用插入式振动器把砼分层捣实每层高度不超过500mm插入式为垂直式间距50mm快插慢拨。每根桩身的砼要求一次连续浇灌完毕在灌筑过程中砼外表不得超过5cm积水否那么设法把积水排除才能继续灌注当渗水量过大时考虑采用水下混凝土灌注法；而每一根桩的浇灌时间根据渗水情况确定。一般规定渗水量大的不超过四小时渗水时小的不超过八小时。必须注意控制桩身砼的浇灌高度以免造成桩身浇灌过高或低为了保证桩顶砼的质量桩顶砼高出设计高度20cm以上。每根桩桩身的砼均按要求做试块现场做好坍落度试验。当桩内渗水量到达1m3/h时应采用水下灌注法保证灌注质量。

二、 特殊情况如流砂、塌方等时的处理
①流砂处理
a、护壁长度改为30—50cm；
b、用稻草或麻袋填塞堵泥起到堵泥砂、滤水的作用并立即支上模板假设模板立不稳采用内支撑使其立稳。
②塌方处理
a、小范围的塌方及时插入相当数量的钢筋或钢以保护其稳定。
b、大范围的塌方及时回填并报监理、业主、设计等部门以便采取措施通常的措施有：
采用钢或〔18以上钢筋〕作竖向支撑保证上方护壁的稳定。
去除塌方土方立即支模浇筑混凝土并捣实加内撑待混凝土到达一定强度后〔一般1—2天〕再进展下一步开挖。
钢套筒护壁：假如以上很难奏效那么用直径比桩径大6mm厚以上钢套打入作临时护壁钢与土层之间压浆回填实钢套外再浇筑混凝土护壁。
三、 桩端破碎带、软弱夹层的处理
桩基按嵌岩桩进展设计桩底高程除满足设计外至少嵌入中等风化岩体施工时如发现桩底有断层破碎带时须破碎带进入中风化基岩。假如桩端裂隙发育且远超过设计的终孔深度建议采用桩底后压浆的处理即在灌注桩身混凝土前预设注浆灌注混凝土后到达一定强度后〔 一般为28天〕进展桩底后压浆处理。
四、浇筑桩芯砼防水措施
浇筑桩芯砼时假如井底地下水较多在积水的情况下浇灌砼时那么按水下砼的规定或其它有效措施进展作业。可以采用直径为800mm高度1300mm的钢圆筒〔钢圆筒由电动葫吊装可依需要作上下吊动〕放于井底这样积水被钢圆筒隔分内外二部先用潜水泵将钢圆筒内积水抽干马上通过串筒浇注筒内砼同时将潜水泵移至筒外继续抽干筒外积水渐渐提升并使其下端始终埋在混凝土外表之下这样只有第一批砼外表与水接触以后不断浇注混凝土随着砼面的不断升高抽干积水钢圆筒逐渐上拨。水下浇注砼要求砼有足够流动性和相当好的和易性以防止产生离析和泌水现象。假如地下水非常多那么必须考虑采

用水下灌注砼的施工同时砼的灌注标应当进步一至两个等级。采用商品砼进展连续浇注间施工应当提供足够充分的施工照明。
五、其它考前须知
深惠路隔离墙处的7根挖孔桩施工时如遇地下水丰富不得大量抽水而造成路面沉陷施工全过程要安排专人负责监控量测一旦发现路面下沉立即停顿挖孔桩施工并采用注入水泥水玻璃的方案限制地面下沉及维护路面。
另外挖孔桩施工平安技术措施详见平安技术交底部。
六、挖孔桩质量要求
人工挖孔桩质量要求
序
工程内容
允许偏向
备注
1
桩孔位中心线
±50mm

2
桩孔径
不小于设计

3
桩的垂直度
﹤1/200

4
护壁混凝土厚度
±30mm

5
孔底虚土

不允许
七、现场必须做好各项原始记录及时、准确填写人工挖孔记录表。
八、其他未尽事宜请及时与工程部技术部门及现场负责人员联络。

附：外齿式护壁示意图

编制者： 审核者：
承受： 承受负责人：

附图：外齿式护壁示意图
