水泥搅拌桩工程施工技术交底.doc

中铁十四集团成绵乐铁路工程指挥部第二工区
技术交底书
/部门：工程部〔章〕 页/共7页
主送

编
CML4-JD-09-005
工程
名称/部位
水泥搅拌桩工程
日
2010年08月18日
水泥搅拌桩桩工程施工的技术交底
架子队：
现将水泥搅拌桩工程施工的技术方案及要求交底如下望你队认真学习严格按要求组织施工。
1、工程简介：
本段路基工程地基承载力不能满足设计及要求需采用水泥搅拌桩施工加固地基。水泥搅拌桩桩径0.5m桩间距1.0m～1.2m正三角形布置。
2、施工方案:
根据现场地质条件、采用一次喷浆二次搅拌或二次喷浆四次搅拌施工工艺。

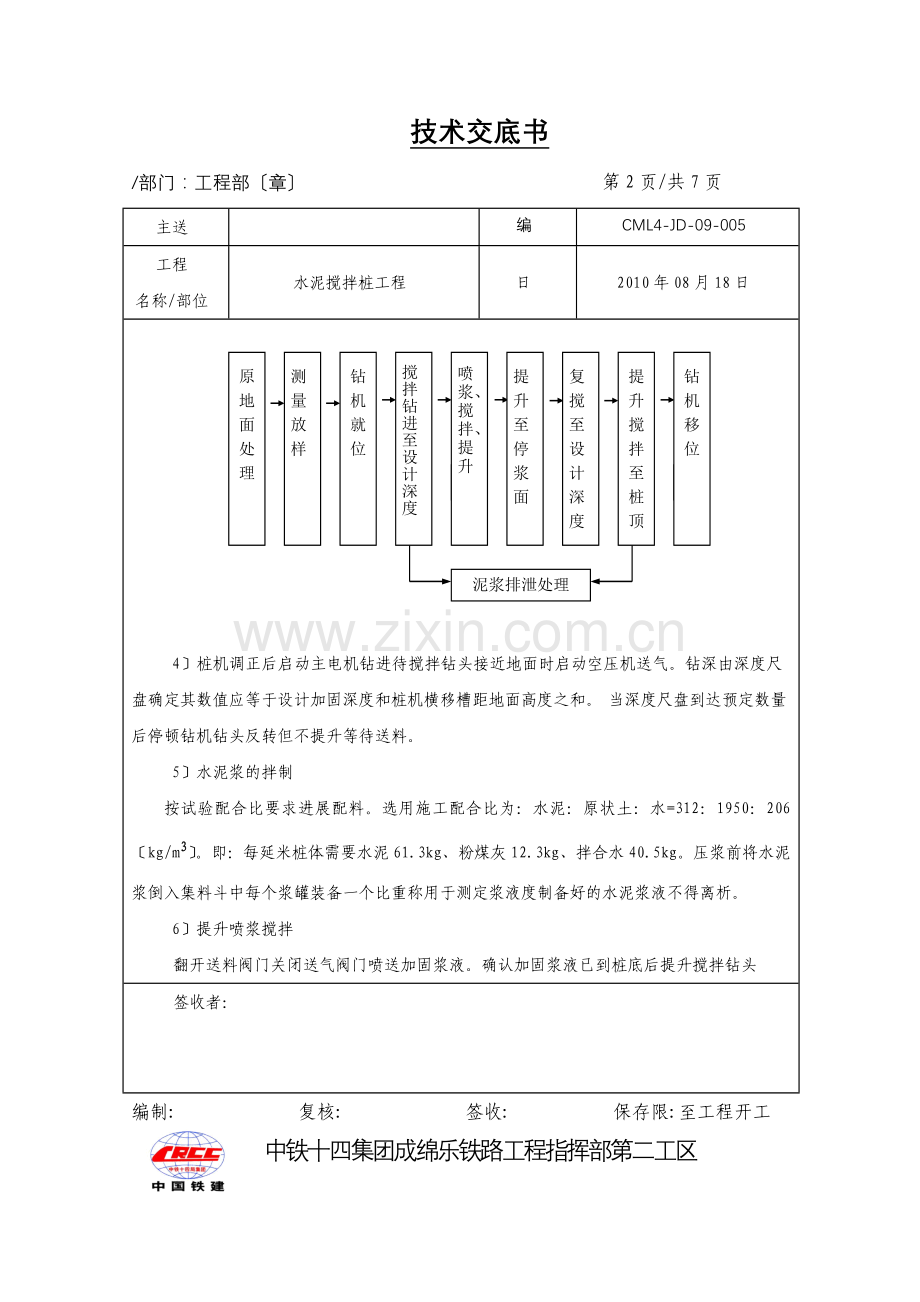

〔1〕 施工工艺流程
〔2〕 施工步骤
1〕首先开挖两侧排水边沟疏干地表水去除杂物、腐植土平整场地
2〕按设计要求测量放线确定桩位灰土划出桩位及边线范围。
3〕组装架立搅拌桩机。检查主机各部的连接液压系统、电气系统、喷浆系统各部安装试况及浆罐、路的封连接情况是否正常做好必要的调整和紧固工作排除异常情况后方可进展操作。浆罐装满料后进料口加盖封。安装钻机时将钻机对准桩位调平桩机机身以保证桩的垂直度。每根桩施工前都有专门的人员进展桩位对中和垂直度检查满足要求前方可开钻。
签收者：

编制: 复核: 签收: 保存限:至工程开工
中铁十四集团成绵乐铁路工程指挥部第二工区
技术交底书
/部门：工程部〔章〕 第2页/共7页
主送

编
CML4-JD-09-005
工程
名称/部位
水泥搅拌桩工程
日
2010年08月18日
原地面处理
测量放样
钻机就位

搅拌钻进至设计深度
喷浆、搅拌、提升
提升　至停浆面
复搅至设计深度
提升搅拌至桩顶

钻机移位
泥浆排泄处理

4〕桩机调正后启动主电机钻进待搅拌钻头接近地面时启动空压机送气。钻深由深度尺盘确定其数值应等于设计加固深度和桩机横移槽距地面高度之和。 当深度尺盘到达预定数量后停顿钻机钻头反转但不提升等待送料。
5〕水泥浆的拌制
按试验配合比要求进展配料。选用施工配合比为：水泥：原状土：水=312：1950：206 〔kg/m3〕。即：每延米桩体需要水泥61.3kg、粉煤灰12.3kg、拌合水40.5kg。压浆前将水泥浆倒入集料斗中每个浆罐装备一个比重称用于测定浆液度制备好的水泥浆液不得离析。
6〕提升喷浆搅拌
翻开送料阀门关闭送气阀门喷送加固浆液。确认加固浆液已到桩底后提升搅拌钻头
签收者：

编制: 复核: 签收: 保存限:至工程开工
中铁十四集团成绵乐铁路工程指挥部第二工区
技术交底书
/部门：工程部〔章〕 第3页/共7页
主送

编
CML4-JD-09-005
工程
名称/部位
水泥搅拌桩工程
日
2010年08月18日
一般在桩底停滞2～4分钟即可保证加固浆液到达桩底提升到设计标高时停顿喷浆停顿喷浆深度应结合搅拌提升的速度确定在原位转动喷浆30s以保证桩头均匀实。在尚未喷桩的情况下严禁进展钻机提升工作。
7〕重复搅拌
浆喷机提升到设计桩顶标高时为使软土和水泥浆浆喷均匀再次将搅拌钻头边旋转边向下钻至设计桩底深度然后再提升出地面进展第二次搅拌此时集料斗中的水泥浆应正好排空。
8〕钻机移位
将搅拌机钻头提出地面停顿主电机、空压机、填写施工记录。施工完毕钻机头进展保护移位进展下一根桩的施工。
9〕桩头处理
水泥搅拌桩桩成桩后经检测合格后人工利用机械切除桩头部。截桩时不得造成桩顶设计标高以下的桩体断裂和扰动桩间土。
10〕褥垫层按静压法施工。
3、施工控制及质量
按设计及要求的频率严格进展检测同时现场配合监理的平行检验及第三方检测的检测。
〔1〕水泥搅拌桩的数量、布桩形式、间距符合设计要求。
〔2〕桩长、桩顶标高及直径到达设计要求。
〔3〕褥垫层厚度、压实度应符合设计要求。
签收者：

编制: 复核: 签收: 保存限:至工程开工
中铁十四集团成绵乐铁路工程指挥部第二工区
技术交底书
/部门：工程部〔章〕 第4页/共7页
主送

编
CML4-JD-09-005
工程
名称/部位
水泥搅拌桩工程
日
2010年08月18日
〔4〕成桩施工中每台班均作检查试件进展28天抗压强度检验满足设计要求。
〔5〕成桩28天后低应变检测桩身完好性、复合地基承载力、变形模量满足设计要求。
〔6〕水泥搅拌桩施工允许偏向符合?客运专线铁路路基工程施工质量验收暂行?中的要求。
水泥搅拌桩施工的允许偏向、检验数量及检验
序
检验工程
允许偏向
施工检验数量
检验
1
桩位(纵横向)
50mm
按成桩总数的10抽样检验且每检验批不少于5根
经纬仪或钢尺丈量
2
桩长
不小于设计

3
桩身垂直度
1
经纬仪或吊线测钻杆倾斜度
4
桩体有效直径
不小于设计值
开挖50～100cm后钢尺丈量
5
单桩喷浆量
不小于设计

6
无侧限抗压强度
不小于设计

4、 考前须知
〔1〕提升速度
严格控制搅拌机钻进和提升速度、供浆与停浆时间确保成桩质量。控制下钻深度、喷浆高程及停浆面。桩端必须原位喷浆搅拌一定时间。以一次喷浆二次搅拌或二次喷浆四次搅
签收者：

编制: 复核: 签收: 保存限:至工程开工
中铁十四集团成绵乐铁路工程指挥部第二工区
技术交底书
/部门：工程部〔章〕 第5页/共7页
主送

编
CML4-JD-09-005
工程
名称/部位
水泥搅拌桩工程
日
2010年08月18日
拌为宜。复搅时应防止浆液上冒。停浆面应高于桩顶设计标高30～50cm施工完成后人工挖除顶端质量较差的桩段。
〔2〕施打顺序
水泥搅拌桩施工顺序采用从线路中心向两侧顺序进展或由一边推向另一边的方式施工。
〔3〕水泥浆
配制好的浆液不得离析供浆应连续固化剂与外掺剂的用量、泵送浆液时间必须有专人记录。
〔4〕桩长
成桩时预先加长30cm-50cm的一段桩长根底施工时将其凿掉。上部用土封顶。
〔5〕褥垫层
开挖时要留置足够的人工开挖厚度防止对桩体和桩间土扰动和损坏。桩顶凿除保持顶面平整。褥垫层厚度、压实度应符合设计要求采用级配碎石粒径不超过2cm。虚铺后采用静力压实。褥垫层宽度大于根底宽度部不小于褥垫层的厚度。
5 施工保证措施
〔1〕质量保证措施
1〕根据地质情况和设计桩径选择的施工并装备相应的机具。采用的固化剂和外加剂的品种、规格及性能符合设计要求。
2〕严格控制搅拌机钻进和提升速度、供浆与停浆时间确保成桩质量。控制下钻度、喷浆高程及停浆面。桩端必须原位喷浆搅拌一定时间。以一次喷浆二次搅拌或二次喷浆四次搅
签收者：

编制: 复核: 签收: 保存限:至工程开工
中铁十四集团成绵乐铁路工程指挥部第二工区
技术交底书
/部门：工程部〔章〕 第6页/共7页
主送

编
CML4-JD-09-005
工程
名称/部位
水泥搅拌桩工程
日
2010年08月18日
拌为宜。复搅时应防止浆液上冒。当钻进搅拌中遇有阻力较大钻进太慢应增加搅拌机自重然后启动加压装置加压或边输入浆液边搅拌钻进。　配制好的浆液不得离析供浆应连续固化剂与外掺剂的用量、泵送浆液时间必须有专人记录。
3〕必须按照设计的桩位、桩径、桩长和桩数施工桩位偏向不大于50mm桩长不应小于设计值垂直度偏向不应大于1。水泥搅拌桩施工应严格按照试桩确定的工艺操作。
4〕施工桩顶标高宜高除设计桩顶标高0.3m-0.5m清土和截桩时不得造成桩顶标高以下桩身断裂和扰动桩间土。桩体质量检验应在成桩28天后进展采用取芯无侧限抗压强度、低应变动力试验检测水泥搅拌桩桩身完好性；承载力采用复合地基载荷试验和单桩荷载试验。
〔2〕平安保护措施
1〕做好施工人员的平安教育工作明确平安是为了消费消费必须平安的重要意义。树立自觉的遵守平安的风气、克制麻木思想防止忽略大意。
2〕健全行之有效的平安制度建立交接班制度互检制度事故和未遂事故分析制度。
3〕在施工现场周围装备、架立并维护一切必要而适宜的警告、危险、制止等标志牌。
4〕施工操作人员进入现场时必须佩戴平安帽高空作业必须系平安带。
5〕定检查和维修保养机具设备保证使用平安。
〔3〕文明环境保护措施
1〕环境保护是我国的一项根本国策。施工现场的环境保护是指按照、地规和行业、企业要求采取措施控制施工现场的各种粉尘、废水、废气、固体废弃物以及噪声、振动等对环境的污染和危害同时要防止水土流失。
签收者：

编制: 复核: 签收: 保存限:至工程开工
中铁十四集团成绵乐铁路工程指挥部第二工区
技术交底书
/部门：工程部〔章〕 第7页/共7页
主送

编
CML4-JD-09-005
工程
名称/部位
水泥搅拌桩工程
日
2010年08月18日
2〕环境保护的措施及详细做法
a、 实行环保目的责任制。
b、加强检查和监控工作。
c、对要保护和改善的施工现场环境进展综合治理。
d、要有技术措施严格执行的法律、法规。
e、制定有效措施防止大气污染、水源污染和噪声污染。
f、施工中所产生的污水或废水集中处理不得随意倾倒。
g、在运输和贮存施工材料时采取覆盖、仓贮等措施防止漏失。
h、对工程范围以外的土地及植被应注意保护未经工程师批准不得随意堆置废方和挖掘。
6 质量记录
水泥搅拌桩检验批质量验收记录表。

签收者：

编制: 复核: 签收: 保存限:至工程开工
中铁十四集团成绵乐铁路工程指挥部第二工区
技术交底书--签收表
/部门：工程部〔章〕 页/共1页
主送

编
CML4-JD-09-005
工程
名称/部位
水泥搅拌桩工程
日
2010年08月18日

/架子队/班组

/架子队/班组

保存部门：工程部 保存限:至工程开工
