盖梁施工监理管理实施细则.doc

江苏润通交通工程监理咨询
204国道盐城南段〔东台段〕改扩建工程工程

盖梁施工监理施行细那么

204国道盐城南段〔东台段〕改扩建工程YCD-JL标驻地监理部二00七年九月

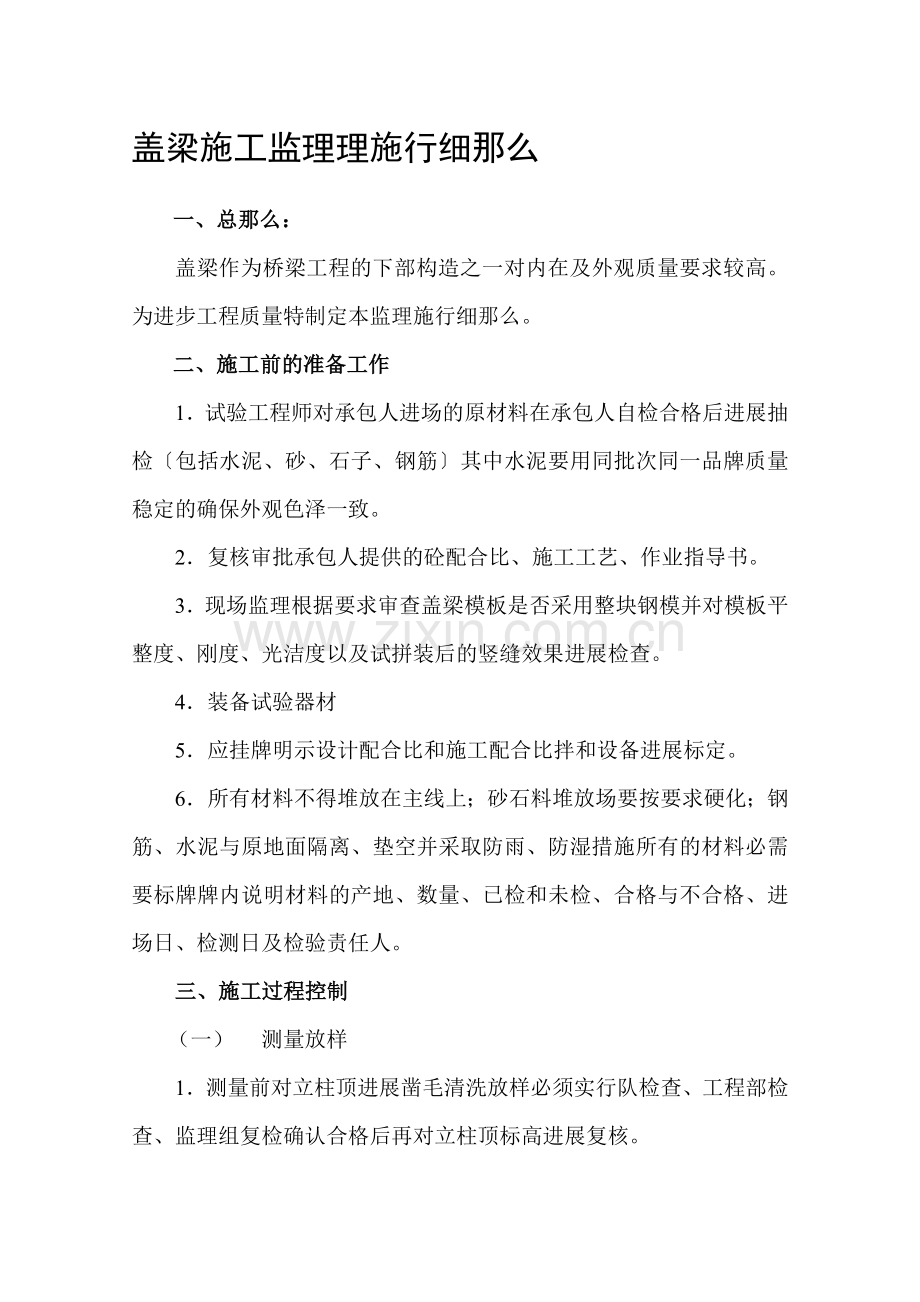

盖梁施工监理理施行细那么

一、总那么：
盖梁作为桥梁工程的下部构造之一对内在及外观质量要求较高。为进步工程质量特制定本监理施行细那么。
二、施工前的准备工作
1．试验工程师对承包人进场的原材料在承包人自检合格后进展抽检〔包括水泥、砂、石子、钢筋〕其中水泥要用同批次同一品牌质量稳定的确保外观色泽一致。
2．复核审批承包人提供的砼配合比、施工工艺、作业指导书。
3．现场监理根据要求审查盖梁模板是否采用整块钢模并对模板平整度、刚度、光洁度以及试拼装后的竖缝效果进展检查。
4．装备试验器材
5．应挂牌明示设计配合比和施工配合比拌和设备进展标定。
6．所有材料不得堆放在主线上；砂石料堆放场要按要求硬化；钢筋、水泥与原地面隔离、垫空并采取防雨、防湿措施所有的材料必需要标牌牌内说明材料的产地、数量、已检和未检、合格与不合格、进场日、检测日及检验责任人。
三、施工过程控制
（一） 测量放样
1．测量前对立柱顶进展凿毛清洗放样必须实行队检查、工程部检查、监理组复检确认合格后再对立柱顶标高进展复核。
2．现场监理应根据所提供的桩位点对盖梁中心线以及模板几何尺寸进展检测。
3．为有效地控制盖梁顶标高盖梁底板必须经测量工程师验收合格后方可进展下道工序。
（二） 钢筋加工及安装
1．盖梁钢筋必须按图进展加工现场监理应熟悉图纸对钢筋的直径、根数、几何尺寸、钢筋之间的间距作仔细的检查并作好详细的记录。
2．钢筋焊接应严格按标准要求到达技术指标〔如是对焊焊接应现场取样进展试拉试验钢筋起弯点应分开焊接处50cm〕搭接焊长度双面焊不小于5d单面焊不小于10d。焊缝满足长、宽、饱满程度无烧伤、无夹渣无裂缝、无焊瘤钢筋外表不可污染。Ⅱ级钢筋电弧焊焊条必须使用结502或结506焊条同一截面内接头不应超过钢筋总数的50接头与接头之间净距不应小于30d且不小于50cm,。
3．钢筋吊装前桩顶钢筋必须按图进展打弯处理受力钢筋间距每构件检查2个断面允许偏向不大于±10mm箍筋程度筋间距每隔5-10个间距量测允许偏向0、-20mm骨架长允许偏向±10mm宽和标高允许偏向±5mm按骨架总数的30抽查弯起筋弯起位置允许偏向±20mm也按30抽查保护层厚度±5mm沿周边检查。
4．现场监理应对预埋筋、预埋螺栓位置准确性、深度加强监视。
（三） 模板
1．模板在立模前必须清洗刷油。
2．模板拼装后现场监理应对其进展检查对有漏浆的地方用海绵条进展处理。
3．检查模板刚度、平整度以及线型。
4．对模板的几何尺寸、标高、轴线偏向作认真检验。
5．模板撤除现场监理应严格控制盖梁成形后侧模须在砼强度到达2.5mpa方可撤除底模须在砼强度到达75方可撤除。
6．对应侧模上的拉杆不应少上以防跑模浇筑时施工有专人检查发现问题立即处理。
（四） 盖梁浇筑控制
1．按实验室给的施工配合比进展配料坚决杜绝不合格砼。
2．混凝土浇筑时应严格按技术标准要求进展。
3．混凝土浇筑应分层浇筑对在钢筋集处应多加振捣杜绝空洞和麻面等现象
4．严格控制施工工艺现场监理经常抽查砼坍落度。
5．施工必须指定专人负责振捣。
四、试验
1．现场监理应按频率要求检查坍落度。
2．每道盖梁取三组试块监理组抽检一组并做好识别标志试块做好后送养护室内养护。
五、监理日记的内容
桥名、日、几墩盖梁、详细记录钢筋、模板检查情况、浇筑过程控制、每次抽查坍落度的时间和数据、浇筑过程中出现的问题和解决。
六、 盖梁使用表格
1．工程检验认可书B-14
2．工程报验单A-11
3．中间检验申请单A-10
4．钢筋加工及安装现场质量检验单C-2-2
5．现场混凝土模板现场质量检验单C-2-29
6．混凝土浇筑申请表C-2-26
7．挡块现场质量检验单C-2-45
8．墩、台帽或盖梁现场检验C-2-19
9．分项工程现场检测记录表C-1-40
10．水泥混凝土试件抗压强度记录表 试表507

盖梁施工工序及控制要点

施工前准备
审查承包人质量保证体系负责人理解图纸熟悉标准控制材料来源以及进场材料报验情况

测量放样
检查模板的中心偏位以及高程控制

钢筋安装
检查钢筋骨架的几何尺寸主筋直径钢筋间距保护层钢筋焊接绑扎质量焊条型等。

对柱顶进展凿毛清污处理对模板光洁度、大面平整度、线型以及模板
钢度、几何尺寸、缝隙处理、轴线偏位等进展检查

模板安装

检查施工配合比材料清洁度施工工艺检测坍落度过程控制盖梁顶标高控制抽取砼试验件

混凝土浇筑
