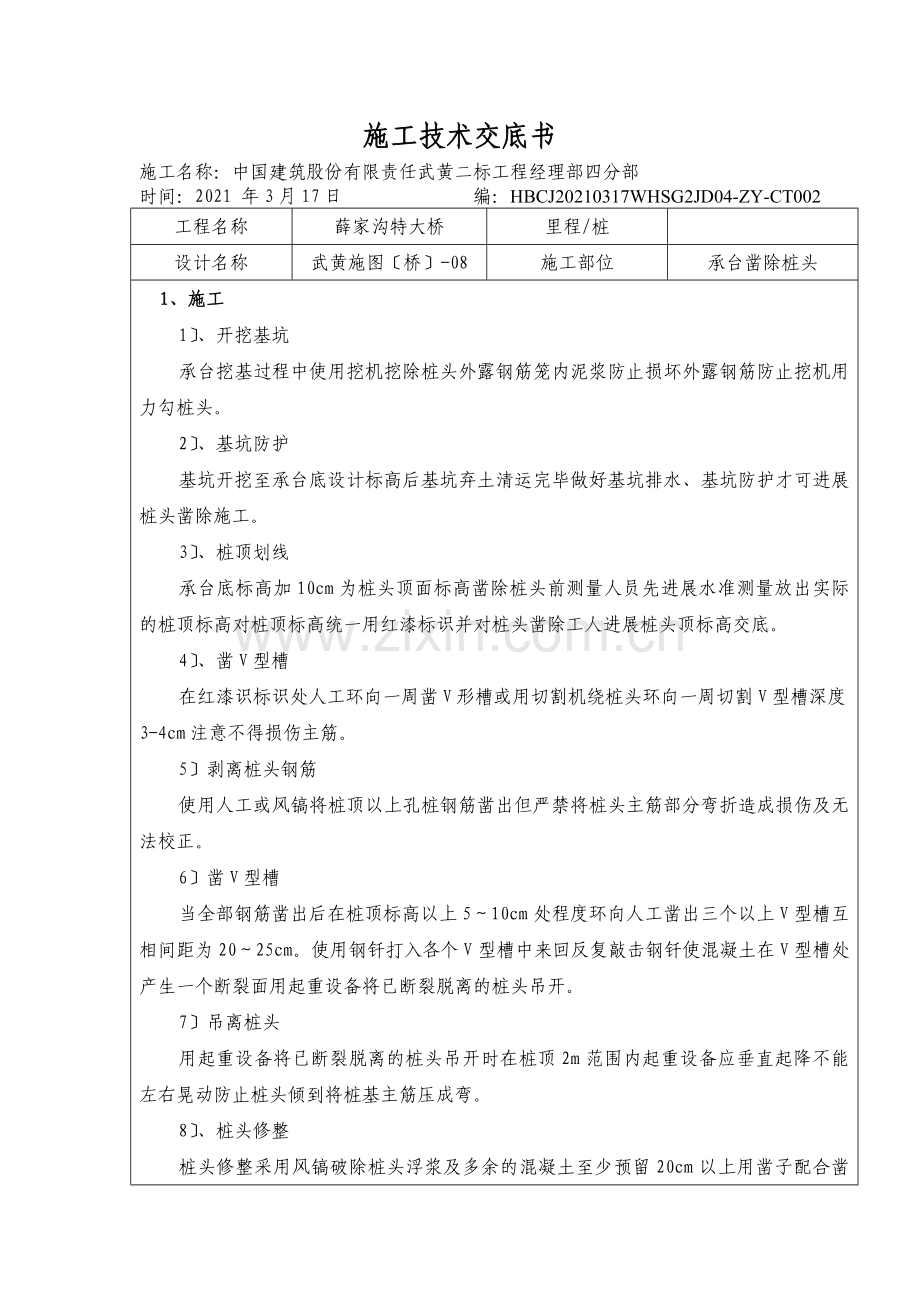

施工技术交底书
施工名称：中国建筑股份有限责任武黄二标工程经理部四分部
时间：2021 年3月17日 编：HBCJ20210317WHSG2JD04-ZY-CT002
工程名称
薛家沟特大桥
里程/桩

设计名称
武黄施图〔桥〕-08
施工部位
承台凿除桩头
1、施工
1〕、开挖基坑
承台挖基过程中使用挖机挖除桩头外露钢筋笼内泥浆防止损坏外露钢筋防止挖机用力勾桩头。
2〕、基坑防护
基坑开挖至承台底设计标高后基坑弃土清运完毕做好基坑排水、基坑防护才可进展桩头凿除施工。
3〕、桩顶划线
承台底标高加10cm为桩头顶面标高凿除桩头前测量人员先进展水准测量放出实际的桩顶标高对桩顶标高统一用红漆标识并对桩头凿除工人进展桩头顶标高交底。
4〕、凿V型槽
在红漆识标识处人工环向一周凿V形槽或用切割机绕桩头环向一周切割V型槽深度3-4cm注意不得损伤主筋。
5〕剥离桩头钢筋
使用人工或风镐将桩顶以上孔桩钢筋凿出但严禁将桩头主筋部分弯折造成损伤及无法校正。
6〕凿V型槽
当全部钢筋凿出后在桩顶标高以上5～10cm处程度环向人工凿出三个以上V型槽互相间距为20～25cm。使用钢钎打入各个V型槽中来回反复敲击钢钎使混凝土在V型槽处产生一个断裂面用起重设备将已断裂脱离的桩头吊开。
7〕吊离桩头
用起重设备将已断裂脱离的桩头吊开时在桩顶2m范围内起重设备应垂直起降不能左右晃动防止桩头倾到将桩基主筋压成弯。
8〕、桩头修整
桩头修整采用风镐破除桩头浮浆及多余的混凝土至少预留20cm以上用凿子配合凿除确保桩顶面平整、实、并与桩轴线根本垂直。并保证桩头嵌入承台10cm。

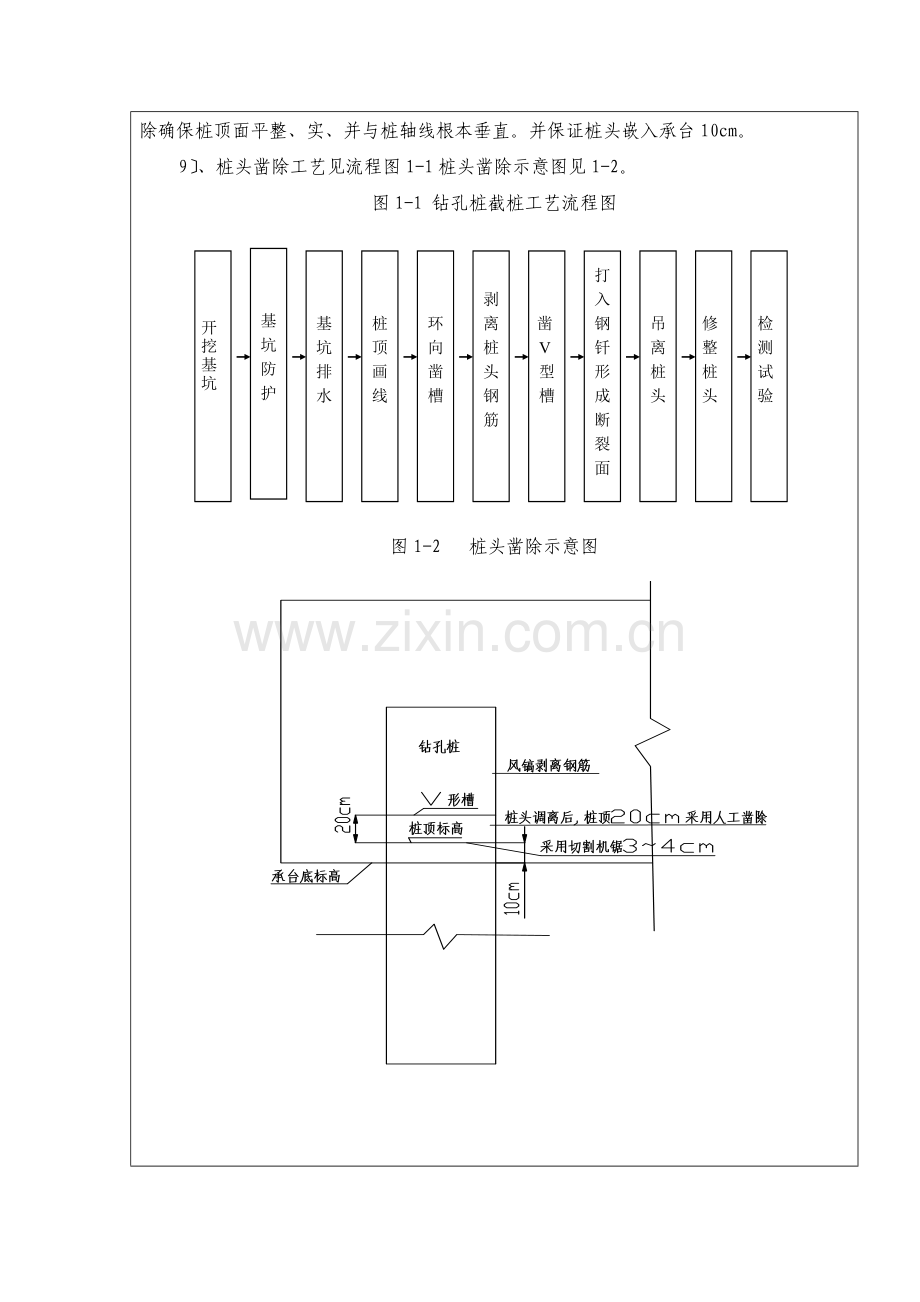

9〕、桩头凿除工艺见流程图1-1桩头凿除示意图见1-2。
图1-1 钻孔桩截桩工艺流程图

开挖基坑

基坑防护

基坑排水

桩顶画线

环向凿槽

剥离桩头钢筋

凿V型槽

打入钢钎形成断裂面

吊离桩头

检测试验

修整桩头

图1-2 桩头凿除示意图

2、质量要求
1〕、并保证桩头嵌入承台不小于10cm。
2〕、不能出现烂桩头保证凿除后的每个桩头顶面平整同一墩台的桩头顶面根本在同一设计平面并及时将碎渣去除出基坑风镐破除桩头时混凝土强度不小于10Mpa。
3〕、严禁将桩头主筋扳成弯造成损伤及无法校正采用风镐和切割机时施工时严防损伤主筋。
4〕、严禁用挖掘机碰撞桩头。
3、平安措施
1〕、作业人员必需要持证上岗适时承受平安教育指挥施工杜绝违章作业。
2〕、使用空压机前必须检查储气筒平安阀是否可以使用。
3〕、人工凿除混凝土注意防止锤击砸伤手臂。

编制人：
复核人：
接收人： 接收日：
