济南遥墙国际机场扩建工程航站楼项目强电系统监理细则.doc

济南遥墙国际机场航站楼
建筑电器工程监理施行细那么

何卫先、杜润安

审批：

编：

中咨工程建立监理
第三监理部第八工程部

2003年10月19日

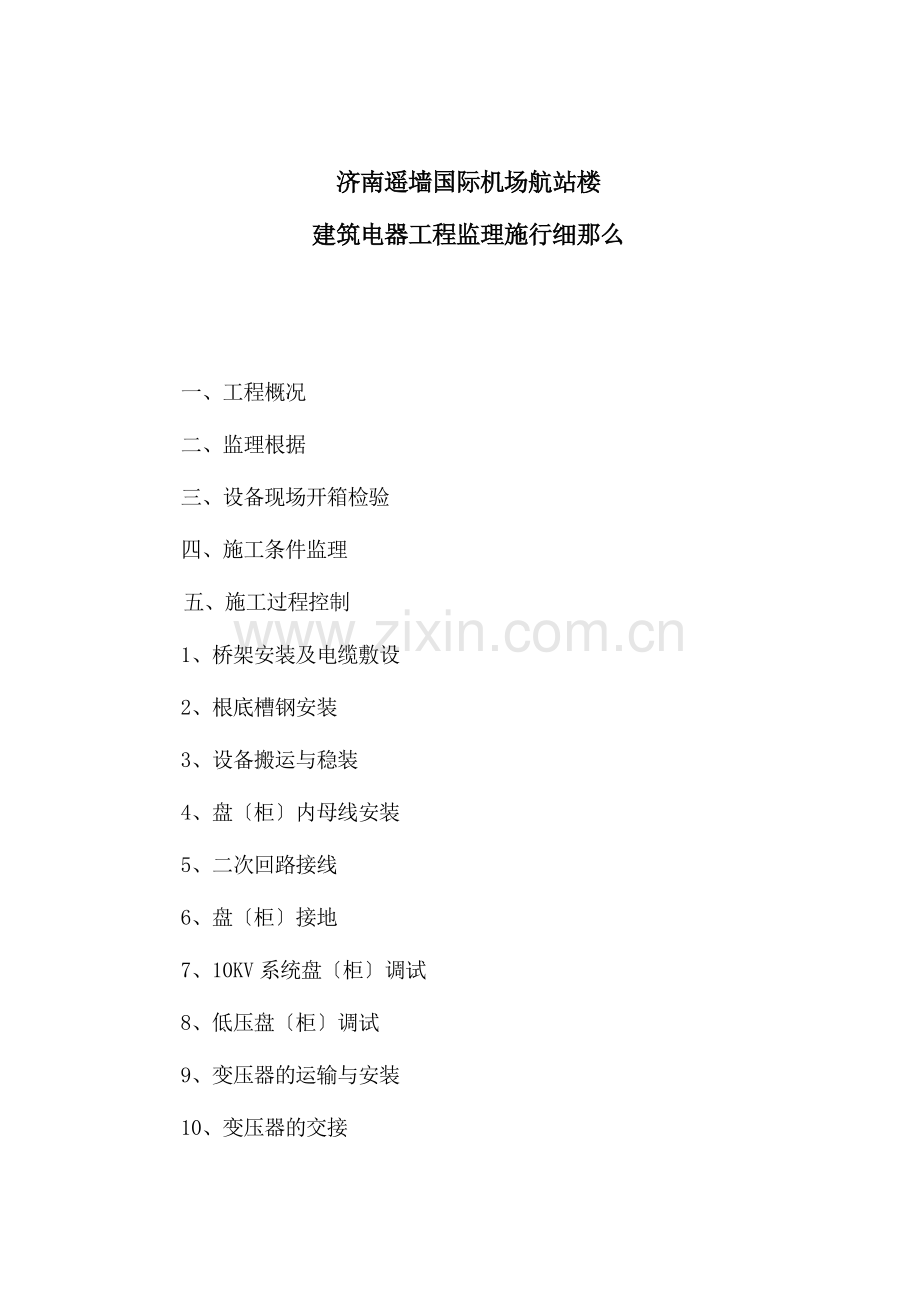

济南遥墙国际机场航站楼
建筑电器工程监理施行细那么

一、工程概况
二、监理根据
三、设备现场开箱检验
四、施工条件监理
五、施工过程控制
1、桥架安装及电缆敷设
2、根底槽钢安装
3、设备搬运与稳装
4、盘〔柜〕内母线安装
5、二次回路接线
6、盘〔柜〕接地
7、10KV系统盘〔柜〕调试
8、低压盘〔柜〕调试
9、变压器的运输与安装
10、变压器的交接
11、上下压接线及接地
12、用电器具的安装
13、防雷与接地
六、柴油发电机组
七、成品保护
八、验收检查
九、送电空载试运行
济南遥墙国际机场航站楼
建筑电器工程监理施行细那么
一、 工程概况
航站楼内建筑电气工程包括变电站、供电线路、照明系统、防雷接地系统等安装工程。楼内一层在A段设1#变电站、F段设2#变电站。两个变电站互相运行每个变电站各有两路10KV进线两台2500KVA的变压器两台变压器同时运行互为备用。一路电断电后另一台变压器承当全部负荷。电全部断电后由柴油发电机组发电供电以满足UPS和重要电源的需要。
供电线路采用电缆供电电缆沿金属桥架敷设至楼内分设的10个配电间内。其中一层设有4个配电间、二层设有6个配电间变电站值班室同时兼做配电间使用。配电间内设置动力配电箱、应急配电箱。照明配电箱根据供电半径就近设置。柴油发电机组安装在变电站旁边由母线和低压配电柜连接。
防雷接地系统采用共用接地所有进出航站楼的金属线均与接地系统连接。供电系统、计算机及系统均进展等电位连接。在航站楼屋顶的避雷针采用单独的人工引下线与接地系统连接。同时利用建筑构造的根底梁柱内的钢筋焊接作为自然接地体自然接地体与人工接地体焊接使整个航站楼成为电气贯穿的整体。

二、监理根据
1、电气装置安装工程高压电器施工及验收(GBJ147-90)
2、电气装置安装工程盘、柜及二次回路结线施工及验收(GB50171-92)
3、电气装置安装工程母线装置施工及验收(GBJ149-90)
4、建筑电气工程施工质量验收〔GB50303-2002〕
5、建筑安装分项工程施工工艺规程(第四分册)(DBJ01-26-96)
6、电气安装工程设备交接试验(GB50150-91)
7、继电保护和平安自动装置技术规程(SDJ6-83)
8、施工图纸、设计变更、洽商记录
9、电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收〔GB148-90〕
10、电力变压器安装使用说明书
11、已批准的施工方案

三、设备现场开箱检验
1、包装及封良好。包装箱应有明显的包装编和起吊部位标志每件包装箱应有详细的装箱单和合格证。
2、的技术齐全。包括安装图及安装技术说明、操作使用说明书、维修说明书、随机附件、备件及专用工具出厂前的各种检验与试验记录等。
3、开箱检查设备的型、规格及箱体内的元、器件应符合设计要求设备应无损伤附件、备件齐全。每台盘、箱、柜均需装有铭牌并注明:制造厂名、工厂编、制造年、月、型名称及主要技术数据等。
4、外观检查
(1) 变压器、盘(柜)体应规整、防护层外观色泽均匀平整光滑、目测应无流痕、锈蚀及机械损伤金属零件外表平整不得有锐边和毛刺；
(2) 焊缝应光洁均匀、无焊穿、裂纹、溅渣等现象；
(3) 盘(柜)的门开闭应灵敏,无卡擦现象,开启角不小于90℃,装有电器的门,应以铜软线与接地的金属柜架可靠地连接;
(4) 母线的排列,涂色应符合规定,母线的接触面必须平整吻合;
(5) 盘(柜)内必须有主接地点,并有明显的接地标志;
(6) 的一次母线及其它带电体的电气间隙和爬电间隔 应符合规定。
(7)检查变压器铭牌以确定该变压器的型、容量一、二次电压分接电压等是否与所定一样。
(8)检验各各配电间的配电柜规格应符合设计要求。。
(9)检查各紧固件经长途运输后是否松动如松动应及时锁紧。

四、施工条件监理
1、设备安装前建筑工程应具备以下条件
(1) 屋顶、楼板施工完毕,不得渗漏;
(2) 完毕室内地面工作,模板及施工设施撤除,室内沟道无积水、杂物;具有足够的施工场地,道路通畅。并在墙上标出地面标高
(3) 预埋件及预留孔符合设计要求,预埋件应结实;
(4) 门窗安装完毕;
(5) 进展装饰工作时有可能损坏已安装设备或安装设备后不能再进展施工的装饰工作全部完毕。
(6) 混凝根底及构件到达允许安装强度,焊接构件的质量符合要求;
2、施工已制定完善的并经批准的施工方案和平安技术措施。
3、施工具有相适应的配套的施工机具仪表和施工人员并有完善的质量保证体系。
4、设备安装完毕,投入运行前,建筑应符合以下条件
(1) 地坪抹光、墙成粉刷工作完毕;
(2) 保护性网门,警示性标识等平安设施齐全;
(3) 通风及消防装置安装完毕;
(4) 受电后无法进展的装饰工作以及影响运行平安的工作完毕。

五、施工过程控制
1、桥架安装及电缆敷设
（1） 桥架的支吊架垂直安装时间距不大于2M程度安装时间距不大于1.5M
（2） 在同一程度面内程度度误差不超过0.5垂直度误差不超过0.2。
（3） 直线段超过30M时、跨越建筑物伸缩缝时应安装伸缩活节。
（4） 有防火涂料的桥架两节之间要用接地线跨接。与桥架连接的金属电线也需用接地线跨接。
（5） 电缆敷设前进展绝缘耐压试验。
（6） 电缆沿桥架敷设时应单层敷设排列整齐不得有穿插、拧绞、扭扣拐弯处应以的截面积电缆允许弯曲半径为准。
（7） 电缆两端应挂标志牌。标志牌应注明回路编、规格、型及电压等级。
（8） 内穿线应加护口。不同回路不同电压和交直流导线不得穿入同一内。
（9） 导线在过线盒内应留有一定的余量。
（10） 截面积大于2.5mm2的多股铜芯线与接线端子连接前应拧紧浸锡。
（11） 线路敷设完毕后应做绝缘测试并记录。
2、根底槽钢安装
(1) 允许偏向应符合下表规定
工程
允许偏向

mm/m
mm/全长
不直度
＜1
＜5
不平度
＜1
＜5
位置误差及不平行度

＜5
(2) 根底槽钢安装后,其顶部高出抹平地面,符合设计要求;
a.变电站高压柜的根底槽钢顶部高出抹平地面不得超过3mm,低压柜的槽钢顶部与抹平地面齐平;
b.根底槽钢两端应与接地干线可靠连接
c.配电间内落地式盘(柜)的根底砼应符合设计要求。
。 3、设备搬运与稳装
(1) 设备搬运时,应采取措施、严防损坏盘〔柜〕内器件及外部保护层并不得使盘〔柜〕受到严重的震动；
(2) 盘(柜)或成列安装时,其垂直度,程度偏向以及盘(柜)面偏向和盘(柜)间的接缝的允许偏向应符合下表规定:
盘(柜)安装的允许偏向
工程
允许偏向(mm)
垂直度(每米)
＜1.5
程度偏向
相邻两盘顶部
＜2

成列盘顶部
＜5
盘面偏向
相邻两盘边
＜1

成列盘面
＜5
盘间接缝
＜2
(3) 控制盘模拟母线应对齐,其误差不应超过视差范围,并应完好,安装结实;
(4) 盘(柜)在槽钢根底上固定方式,根据和设计:
A、变电室高压柜先用螺栓固定在厂家带来的构造槽钢上,然后再连续焊在根底槽钢上。每段焊缝5厘米间距20厘米;
B、低压盘(柜)控制盘一律用螺栓固定。一般无要求时,高压柜用M16镀锌螺栓,低压盘(柜)、控制盘用M12镀锌螺栓,并带有配套的平垫及弹簧垫。
4、盘(柜)内母线安装,应符合?电气装置工程母线装置施工及验收?并特别注意检查如下几点:
(1) 母线的相序排列,应符合规定;
(2) 母线的支持瓷件外表严禁有裂纹,缺损和瓷釉损坏等缺陷;
(3) 矩形母线的搭接连接尺寸、钻孔规格、螺栓扭矩等应符合要求,螺栓露出螺母宜2-3扣,接触面应连接吻合严;
(4) 母线不同相带电局部之间及对地平安间隔 :10KV为125mm,0.4KV为20mm。
5、二次回路接线
(1) 按图施工、接线正确;
(2) 盘(柜)内导线不应有接头,导线芯应无损伤;
(3) 端子头编应正确,字迹明晰,且不易脱色,要求用专用的打机打印;
(4) 每个端子每侧接线宜为1根,不得超过两根。对于插接式端子,不同载面的导线不得接在同一端子;对于螺栓连接端子当接两根导线时,中间应加平垫;对多股铜芯导线应先拧紧,浸锡后再连接。
(5) 二次回路接地应设专用螺栓。
6、盘(柜)接地
每台盘(柜)应单独与接地干线连接。
7、10KV系统盘(柜)调试
(1) 高压试验应由济南供电部门答应的试验进展;
(2) 高压电器的试验工程、内容、、应符合?电气装置安装工程电气设备交接试验?要求;
(3) 继电保护和测量仪表试验应符合?继电保护和平安自动装置技术规程?规定;
(4) 检查、校核一、二次回路应符合设计要求,连结可靠。
(5) 测量一、二次回路绝缘电阻应符合要求；
(6) 一、二次回路系统交流工频耐压试验:
A.10KV系统试验电压为27KV,持续时间1分钟;
B.二次回路试验电压为1KV,持续时间1分钟,当回路绝缘电阻在10MΩ以上时可采用2500V兆欧表代替。
(7) 模拟试验:按图纸要求,分别模拟试验控制、继电保护和信动作正确无误灵敏可靠。
8、低压盘〔柜〕调试
(1) 检查、校核、一、二次回路符合设计要求,连结可靠;
(2) 测量绝缘电阻值不应小于0.5MΩ;
(3) 交流工频耐压试验已完成;
(4) 校验测量、计量仪表误差在允许范围以内校验证明不过;
(5) 模拟试验断路器的控制和保护动作正确可靠。
9、变压器运输与安装
(1) 变压器在装卸和运输过程中,不应有严重的冲击和振动;
(2) 当利用机械牵引变压器时,牵引的着力点应在设备中心以下运输倾斜角不得超过150;
(3) 装卸变压器时应同时使用上夹件四个专用吊拌;超吊吊绳与垂线之间的夹角不得大于300;
(4) 运输和装卸变压器时,使用的主要机具,绳索和构件应事先进展检查,以确保设备、人员平安。
(5) 根据设计要求,航站楼干式变压器为无轮安装,用卡具将变压器底座固定在根底上;
(6) 变压器就位的中心线,上下压方向,应符合各变电室的设计要求,各方位的尺寸允误±25mm;
(7) 变压器的根底应程度,轨距与轮距应配合,安装就位后的器身应保持程度,并注意其低压套的中心线与封闭闭母线的中心线相符;
(8) 按使用说明书要求,变压器的线圈与铁芯等发热体外表及风机的进风口应无影响散热的其他物体。
10、变压器高、低压侧接线及接地。
(1) 连接螺栓应选用相应的镀锌件,并有配套的平垫及防松垫圈,螺栓紧固应用力矩搬手、力矩值应符合母线连接要求;
(2) 电缆接线,不应使变压器端子受有外力,母线连接应有补偿过渡装置;
(3) 接地干线与变压器低压侧中性点直接连接;
(4) 裸带电体净距应满足室内电气平安净距的要求。
11、变压器交接试验
(1) 测量线组连同套的直流电阻
a.应在各分接头所有位置上进展;
b.,各相对地测得值互相差值应小于平均值的4,各项线间测得值的互相差值应小于平均值的2;。两个变压器,各相测得值的互相差值应小于平均值的2;线间测得值的互相差值应小于平均值的1;
c.与同温下出厂实测数值比拟,相应变化不应大于2。
(2) 检查所有分接头变压比与制造厂铭牌数据相比应无明显差异,旦应符合变压比规律。
(3) 检查三相变压器的线组别,应符合铭牌标记。
(4) 测量绕组的绝缘电阻,不应低于出厂试验值70。
(5) 检查变压器的相位必须与电网相位一致。
(6) 测量铁芯的各紧固件及铁芯对地的绝缘电阻。
12、用电器具的安装
（1） UPS电源与普通电电源插座在颜色上要有明显的区别；
（2） 插座接线要符合要求插座盒盖下沿距地300mm。同一墙面上的插座上下相差不大于2mm同一房间内的插座上下相差不超过3mm；
（3） 插座底盒预埋时必须先放线方可进展施工；
（4） 灯具开关应控制相线；
（5） 灯具安装应和装饰装修工程配合进展应符合装修时美观整洁的效果的要求；
（6） 贵宾、餐等装饰灯具的悬吊装置应按作过载试验；
（7） 平安疏散标志灯、应急照明灯在正常电源断电后电源转换时间≤0.5秒。
13、防雷与接地
（1） 本航站楼采用等电位共用接地接地电阻不大于1Ω。
（2） 室外接地极与接地环线根据设计要求采用放热焊接。
（3） 地面成形后开挖地槽接地极与接地环线埋入地下不小于1.0M深。回填土人工夯实。
（4） 人工接地体与利用建筑构造形成的自然接地体之间要设置测试点。
（5） 变电室接地干线与接地装置引出干线连接不少于两处。
（6） 建筑物顶部的每根避雷针应有两根引下线与钢桁架连接。建筑物顶部的避雷带不少于两处与钢桁架连接。
（7） 等电位连接的线路需用黄绿色塑料铜线。干线截面积16mm2支线截面积6mm2。
（8） 钢桁架的V形支柱与桩基的螺栓连接处要有接地跨接且要结实可靠并能满足测试要求。

六、柴油发电机组
1、 柴油发电机馈电线路两端的相序必须与原供电系统的相序一致。
2、 相线之间、相线对地的绝缘电阻应大于0.5MΩ。
3、 发电机工作零线应与接地干线直接连接螺栓连接时应有防松垫片。
4、 发电机本体及机械局部的可接近裸露导体应接地或接零且有标识。
5、 定子电路、转子电路、励磁电路绝缘值应符合出厂说明书。

七、成品保护
1、变压器盘〔柜〕安装就位后如再有建筑作业应用蓬布将盘〔柜〕进展护保。
2、设备安装完毕后暂不能送电运行变配电室门、窗要封闭设人看。
3、未经允许不得拆卸设备零件及仪表等防止损坏或丧失。
4、变电站门应加锁。
5、变压器就位后严防铁件落入铁芯内严禁利用变压器做台架进展其他作业。
6、对信温度计应加特殊保护防止在施工中被损坏。
7、在变压器就位后在变电站内进展电、气焊施工时应设专人监视。

八、验收检查〔送电前〕
1、检查盘〔柜〕的试验调整记录数据必须完好且符合要求。
2、瓷件无缺陷。
3、盘〔柜〕内的导电接触与外部母线连接处必须接触严。
4、裸导体的对地间隔 符合要求。
5、盘面的平直度、平整度及盘间接缝应符合要求。
6、小车、抽屉式柜推拉灵敏无阻卡动、静触头调整一致。接触严接地触头与主触头的先后接触顺序应满足规定。
7、盘〔柜〕内母线相序排列及色标正确。
8、二次线规整、准确、固定牢靠、标志明晰、齐全。
9、接地良好。
10、各种交接试验齐全数据符合要求。
11、变压器及附件齐全无缺损器身应擦试干净室内无遗留杂物。
12、变压器一、二次引线相位正确绝缘良好。
13、通风设施安装完毕工作正常；消防设施齐备。
14、保护装置整定值符合规定要求系统经操作及联动试验正常。

九、送电空载试运行
1、高压盘〔柜〕、变压器经检查合格后方可受电；施工应有送电方案。
2、两路10KV应逐路送电、同时检查电压表三相电压是否正常。
3、检查两路电源的相序应一致。10KV系统尚须检查各路电源的电压互感器二次回路的相序应一致。
4、在额定电压下对变压器进展五次冲击合闸试验每次间隔时间宜为五分钟无异常现象。
5、变压器空载运行24小时无异常情况即认为空载试运行完毕亦可带电验收手续交建立使用。
6、柴油发电机组在交验前需作12小时连续运转无机械和电气故障方可交验。
