卸料平台安全监理实施细则.doc

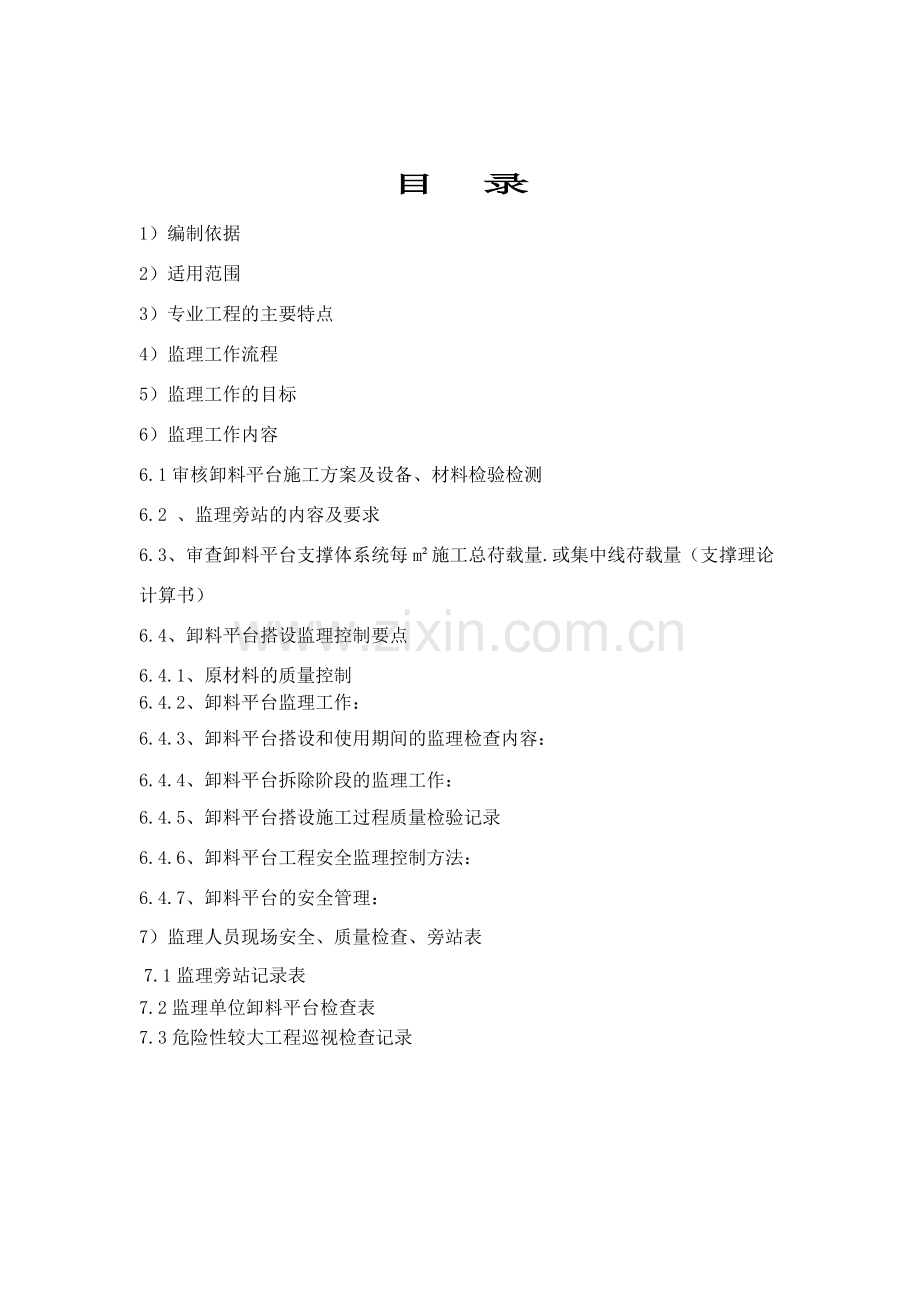

目 录
1）编制依据
2）适用范围
3）专业工程的主要特点
4）监理工作流程
5）监理工作的目标
6）监理工作内容
6.1审核卸料平台施工方案及设备、材料检验检测
6.2 、监理旁站的内容及要求
6.3、审查卸料平台支撑体系统每m²施工总苻载量.或集中线苻载量（支撑理论计算书）
6.4、卸料平台搭设监理控制要点
6.4.1、原材料的质量控制
6.4.2、卸料平台监理工作：
6.4.3、卸料平台搭设和使用期间的监理检查内容：
6.4.4、卸料平台拆除阶段的监理工作：
6.4.5、卸料平台搭设施工过程质量检验记录
6.4.6、卸料平台工程安全监理控制方法：
6.4.7、卸料平台的安全管理：
7）监理人员现场安全、质量检查、旁站表
7.1监理旁站记录表
7.2监理单位卸料平台检查表
7.3危险性较大工程巡视检查记录

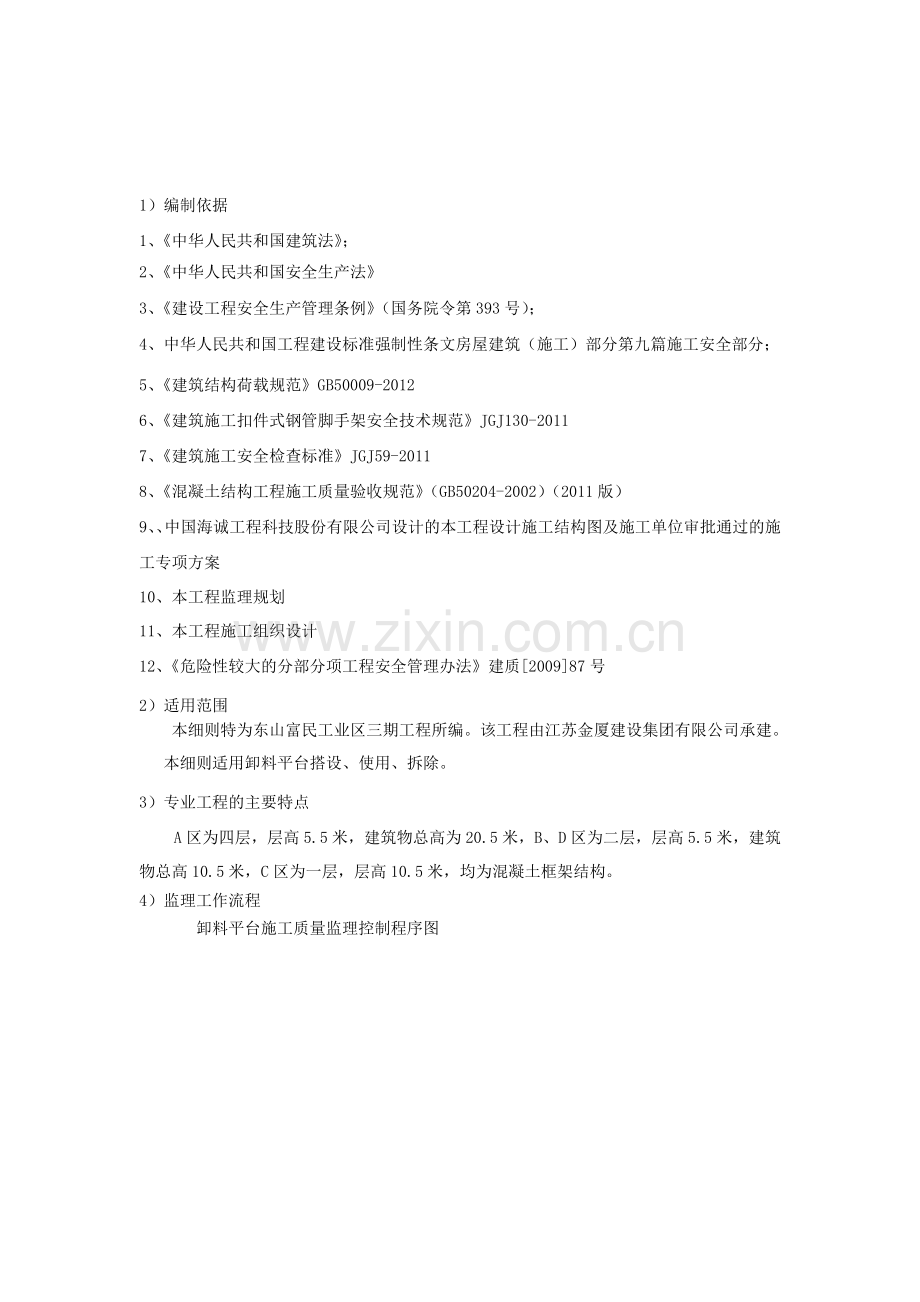

1）编制依据
1、《中华人民共和国建筑法》；
2、《中华人民共和国安全生产法》
3、《建设工程安全生产管理条例》（国务院令第393号）；
4、中华人民共和国工程建设标准强制性条文房屋建筑（施工）部分第九篇施工安全部分；
5、《建筑结构荷载规范》GB50009-2012
6、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011
7、《建筑施工安全检查标准》JGJ59-2011
8、《混凝土结构工程施工质量验收规范》（GB50204-2002）（2011版）
9、、中国海诚工程科技股份有限公司设计的本工程设计施工结构图及施工单位审批通过的施工专项方案
10、本工程监理规划
11、本工程施工组织设计
12、《危险性较大的分部分项工程安全管理办法》建质[2009]87号
2）适用范围
本细则特为东山富民工业区三期工程所编。该工程由江苏金厦建设集团有限公司承建。
本细则适用卸料平台搭设、使用、拆除。
3）专业工程的主要特点
A区为四层，层高5.5米，建筑物总高为20.5米，B、D区为二层，层高5.5米，建筑物总高10.5米，C区为一层，层高10.5米，均为混凝土框架结构。
4）监理工作流程
卸料平台施工质量监理控制程序图

施工专项方案送审
施工单位

审核施工方案
监理单位

不同意

送审

发现缺陷

施工单位方案完善整改

监理施工方案确认

施工材料、搭设过程
自检

监理检查旁站

施工质量自检自验
施工单位

分包单位自检自验

责令整改
施工单位
整改报验

进行现场实测
对工程质量作出评估

监理检验、检查

质安站监督复查

检验工程质量
监理复检查检测
发现问题现场处理意见

进行下道工序施工
施工单位

5）监理工作的目标
根据“建设工程委托监理合同”（编号: ZH10-J-005）监理工作目标为:
5.1工程质量目标要求:全部工程的施工质量必须达到施工合同的质量要求；
5.2工程施工进度要求：工程的施工进度必须达到施工合同中的工期要求；
5.3工程投资控制要求：协助委托人控制工程投资，在目标控制成本值内完成本工程；
5.4安全生产及文明施工目标：工程实施过程中不得发生重大的安全事故，无管线事故、火灾事故，特别是人身伤亡事故。施工现场必须符合上海市文明施工的统一标准，创建文明工地；
5.5环境保护监理目标：符合国家和地方有关建设工地环境保护的法律、法规的要求；
6）监理工作内容
6.1、 审核卸料平台施工方案及设备、材料检验检测
6.1.1、审核施工单位上报的本工程卸料平台搭设专项施工方案。
⑴核查专项方案组织审批程序；
⑵审查检查方案施工组织系统，人员安排及及物资供应准备、材质检测结果；
⑶基础回填土密实度检测单；回填土上垫层厚度强度检查；
⑷审核卸料平台搭设平面图、立面图、扣件接点图，及施工工艺质量、安全保障措施及应急预案；
⑸审核施工卸料平台设计理论计算书；.
⑹搭设人员必须是沪建建管（2009）61号《关于上海市建筑施工特种作业人员考核和持证上岗管理管理工作的实施意见》考核合格的专业架子工和高空作业上岗人员应定期体检，合格者方可持证上岗。
6.1.2周转材料检验（钢管、扣件）、合格证及质保书，产品出厂生产许可证
6.2 、监理旁站的内容及要求
6.2.1检查检测的设备周转材料质量证书和检验报告。
6.2.2回填土分层压实及填土密实度测试旁站。
6.2.3检查实测扣件扭力值。
6.2.4卸料平台地基质量检验，回填土检测密实度的，基层混凝土、强度检测旁站垫层厚度检查。
6.3、审查验算卸料平台系统每m²施工总苻载量.或集中苻载量（卸料平台理论计算书）
6.4、卸料平台搭设监理控制要点
6.4.1、原材料的质量控制
⑴卸料平台材料控制工作：
①、按规范规定和施工组织设计的要求对钢管、扣件、垫木等进行检查验收，不合格产品不得使用；
②、检查卸料平台钢管应有质量合格证、质量检验报告及直径、规格、型号符合施工组织设计要求，对有严重锈蚀、弯曲、压扁或有裂缝的钢管严禁使用；
③、检查新扣件应有生产许可证、法定检测单位的检测报告和产品质量合格证，对有裂缝、变形、滑丝的扣件严禁使用；
④严禁将外径48mm与51mm的钢管混合使用搭设。
⑤旧扣件使用前应进行质量检查，有裂缝、变形的严禁使用，出现滑丝的螺栓必须更换，并检查质量保证书。
6.4.2、卸料平台监理工作：
⑴在卸料平台使用期间，严禁拆除下列杆件立杆、水平杆、剪刀撑扫地杆及扣件。
⑵剪刀撑、横向斜撑搭设应随立杆、纵向和横向水平杆等同步搭设。
⑶拆除作业必须由上而下逐层进行，严禁上下同时作业。
⑷严禁先拆除底下水平杆和扫地杆后再拆上部排架；分段拆除高差不应大于两步。
⑸卸料平台的基础及扫地杆：卸料平台地基与基础必须根据卸料平台搭设的高度、搭设场地的地质情况，满足卸料平台承载力，确保底部立杆的稳定性，使各立杆均匀受力，在立杆下部设置纵横两个方向的扫地杆，扫地杆离支座距离不超过200mm。
⑹立杆：立杆底部应设置底座或垫块，立杆除顶层顶部可采用搭接外，其余各层各部接头必须采用对接扣件对接。
⑺水平杆：纵向水平杆宜设置在立杆内侧，其长度不宜小于3跨，纵向水平杆对接时扣件应交错布置，不宜设在同步同跨内，水平方向错开距离大于500mm；纵向水平杆搭接长度不小于1米，应等间距设置3个旋转扣件固定，端部扣件盖板边缘至搭接纵向水平杆杆端的距离不小于100mm。扣件紧固值须满足批准的施工方案要求。
⑻剪刀撑应由底至顶连续设置，设置剪刀撑数量必须符合专项方案要求。
⑼卸料平台的纵、横间距应符合专项方案要求，立柱底部应设置木垫板及底座，禁止使用砖及脆性材料铺垫。立柱的水平支撑必须纵横双向设置，立柱四边及中间各设置一道纵向剪刀撑，立柱每增高2m时增加一道水平支撑，每两步架设置一道水平剪刀撑。纵向扫地杆应采用直角扣件固定在距底座上皮不大于200mm处的立杆上。横向扫地杆亦应采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。
⑽卸料平台搭设尺寸的步距、立杆纵距、立杆横距必须符合专项方案要求。
⑾所有扣件紧固件紧固值须经力扭仪检测符合搭设排架要求值。
⑿作业层上的施工荷载应符合设计要求，不得超载。不得将模板支架、缆风绳、
泵送混凝土和砂浆的输送管等固定在卸料平台上；严禁悬挂起重设备。
⒀卸料平台应与脚手架断开，有单独的支撑系统。
⒁卸料平台必须设置限载牌。
⒂卸料平台临边防护到位，设置1.2米高防护栏和30厘米踢脚板，四周采用密目式安全网封闭。
6.4.3、卸料平台搭设和使用期间的监理检查内容：
对搭设使用中的卸料平台，应定期检查并作记录，发现隐患需通知限期整改完善，检查主要项目：
⑴地基基础表面是否积水，底座是否松动，立杆是否悬空；
⑵卸料平台的整体和局垂直度偏差和立杆的沉降是否符合规范要求，特别是要注意卸料平台的转角处和断口处的垂直度；
⑶扣件螺栓是否松动；紧固扭力值是否达到批准施工方案。
⑷卸料平台搭设及使用期间，严禁拆除纵横不平杆、纵横扫地杆；
⑸检查卸料平台搭设阶段验收情况，是否符合规范要求，验收作业人员及上岗证件等是否已变更。
⑹卸料平台使用荷载是否符合专项方案要求，严禁超载。
6.4.4、卸料平台拆除阶段的监理工作：
检查卸料平台拆除施工是否符合安全规范要求，其检查主要项目：
⑴地面应设置围拦和警戒标志，并派专人看守，严禁区非工作人员入内；
⑵拆除作业必须由上而下逐层进行，严禁上下同时作业；
⑶分段拆除高差不应大于2步。
⑷各构配件严禁抛至地面；
6.4.5、卸料平台搭设施工过程质量检验记录
⑴工程专业检验单位检测、施工单位自检、及监理复测资料
⑵关键工序和部位的施工的影像资料
⑶质安监站检查验收意见.
6.4.6、卸料平台工程安全监理控制方法：
1、安全监理，预防为主：
⑴针对工地现场可能出现的安全问题，提醒施工单位引起重视，做好上岗前的施工质量和安全生产交底工作，尽量做到主动控制；
⑵制定安全监理检查制度，及时检查发现安全隐患，对存在隐患通过发监理工程师通知单或及时召开安全专题会议协调解决；
⑶按时检查搭设每层卸料平台验收工作，及时收集验收资料、材料合格证、准用证及相关各项资料；
⑷积极配合上级主管部门进行的卸料平台工程施工检查，听取安质检站整改意见，督促施工单位按期落实，消除事故隐患。
⑸对于现场存在问题未及时落实到位的，监理以书面通知施工单位，并记入监理日记和监理安全日记及施工小结中；
⑹对有严重事故隐患的部位，监理将及时责令施工单位限期整改完毕；若施工单位对隐患、问题拖延整改，监理人员将作出停工整改处理，并报告建设单位；若施工单位对隐患、问题拒绝整改，监理将及时报告市质安监站，请上级主管部门严肃处理。
2、对重大事故的处理：
⑴、 事故发生后，必须及时向上级领导和主管部门报告，取得工作指示；
⑵、 配合施工单位做好保护现场、抢救人员等现场工作；
⑶、参与召开事故现场调查会，了解事故发生的原因、过程，协助施工单位尽快作出书面调查报告，并做好笔记；
⑷、督促施工单位做好事故整改的跟踪工作，发现隐患及时提出意见，协助建设行政主管部门对事故现场整改后的复检工作
6.4.7、卸料平台的安全管理：
建筑工地的现场安全管理应依照国家颁布的安全生产法，建设工程安全生产管理条例及等地方的有关规定，全面做好该工地的安全管理工作：
⑴ 认真审查施工单位报送来的卸料平台专项施工方案的安全技术措施及各专项施工方案是否符合工程建设强制性标准，对不符合要求的部分必须返回施工单位进行修改，施工组织设计、方案未得到批准以前，不允许开工；
⑵ 监理人员将每天对卸料平台进行安全检查，发现安全隐患及时指出并责令整改；
⑶ 对工地搭设和使用出现的所有不安全的隐患，监理人员将书面通知施工单位，要求限期整改完善；
⑷ 对安全隐患，若施工单位迟迟不能按监理通知单要求进行整改的，或在有关安全隐患的部位（工序）继续坚持施工的，监理人员将发出局部工序的停工令，并要求对安全隐患限期整改完毕同时通知建设单位，要求建设单位协助作好工地的安全管理；
⑸ 经监理人员多次指出，施工单位对安全隐患拒不整改或者不停止施工的，监理人员将及时向当地安质监站报告；
⑹ 通过工地施工例会、安全生产检查和例会，及时协调安全隐患中出现的有关难点、要点，采取有效措施，防止不安全事故发生。
7）监理人员现场安全、质量检查、旁站记录表附下表

7.1监理旁站记录表
上海振南工程咨询监理有限责任公司
施工监理旁站记录表
工程名称：熙可食品科技（上海）有限公司新建综合厂房工程 编号：
旁站部位：
施工内容：
图号：
轴线号：
楼层号：
其它：
旁站人员：
旁站开始时间
年 月 日 时 分
旁站结束时间
年 月 日 时 分
天气情况
晴、多云、阴、雨、雪
气温情况

风况
级
施工单位

施工班组

质检人员

建设单位人员

完成工程量

检查记录：（相关数据、施工情况及监理情况描述）

记录人：
日期：

施工单位：
质检员（签字）：
日 期：
审阅意见：

总/专业监理工程师：
日期：
注：1. 旁站时间应写明年、月、日、时、分(以24时顺序)。
2．应对主材、主要施工设备情况、施工单位质保体系及管理人员到位情况、试验与检验情况等予以记录。

7.2监理单位卸料平台检查表
表1-4-1 监理单位卸料平台自查表
工程名称：熙可食品科技（上海）有限公司新建综合厂房工程
基本
情况
施工单位：浙江华鹏建设集团有限公司
支撑系统类型

监理单位：上海振南工程咨询监理有限责任公司
建筑物高度

序号
自查内容
自 查 情 况
（存在问题）
1
是否具备建设行政主管部门颁发的《脚手架作业分包企业资质》和《安全生产许可证》

2
有否编制专项施工方案；是否经施工企业技术负责人及总监理工程师批准

3
能否提供钢管及扣件的产品质量合格证、厂家生产许可证以及检测报告

4
操作人员是否持证上岗

5
支撑系统基础是否经夯实、平整，立杆底部是否设置底座及垫木；排水是否畅通

6
纵向扫地杆设置高度是否≤200mm，横向扫地杆是否设置在纵向扫地杆下方的立杆上

7
支撑系统立杆间距、步距是否符合专项施工方案

8
剪刀撑有否设置，每道剪刀撑跨越立杆根数是否＞7根，其斜杆与地面的倾角是否在45°～60°之间

9
是否按专项施工方案要求进行验收，设置限载牌

10
立杆垂直度是否满足要求（≤H/100，且≤100mm）

11
项目部是否进行交底，有无交底记录；施工单位是否组织有关单位、人员进行检查验收，有无验收记录及结论

检查人： 检查日期：

7.3危险性较大工程巡视检查记录
D-c2危险性较大工程巡视检查记录
工程名称：熙可食品科技（上海）有限公司新建综合厂房工程 编号
危险性较大工程名称及巡视检查项目： 卸料平台

巡视检查情况：
①执行工程建设强制性标准条文 □
②按专项施工方案实施施工 □
③施工单位专职安全生产管理人员到岗工作 □
其他：

存在问题：

处理意见：

项目监理机构
监 理 人 员
日 期
说明：本表仅用于危险性较大工程巡视检查。
