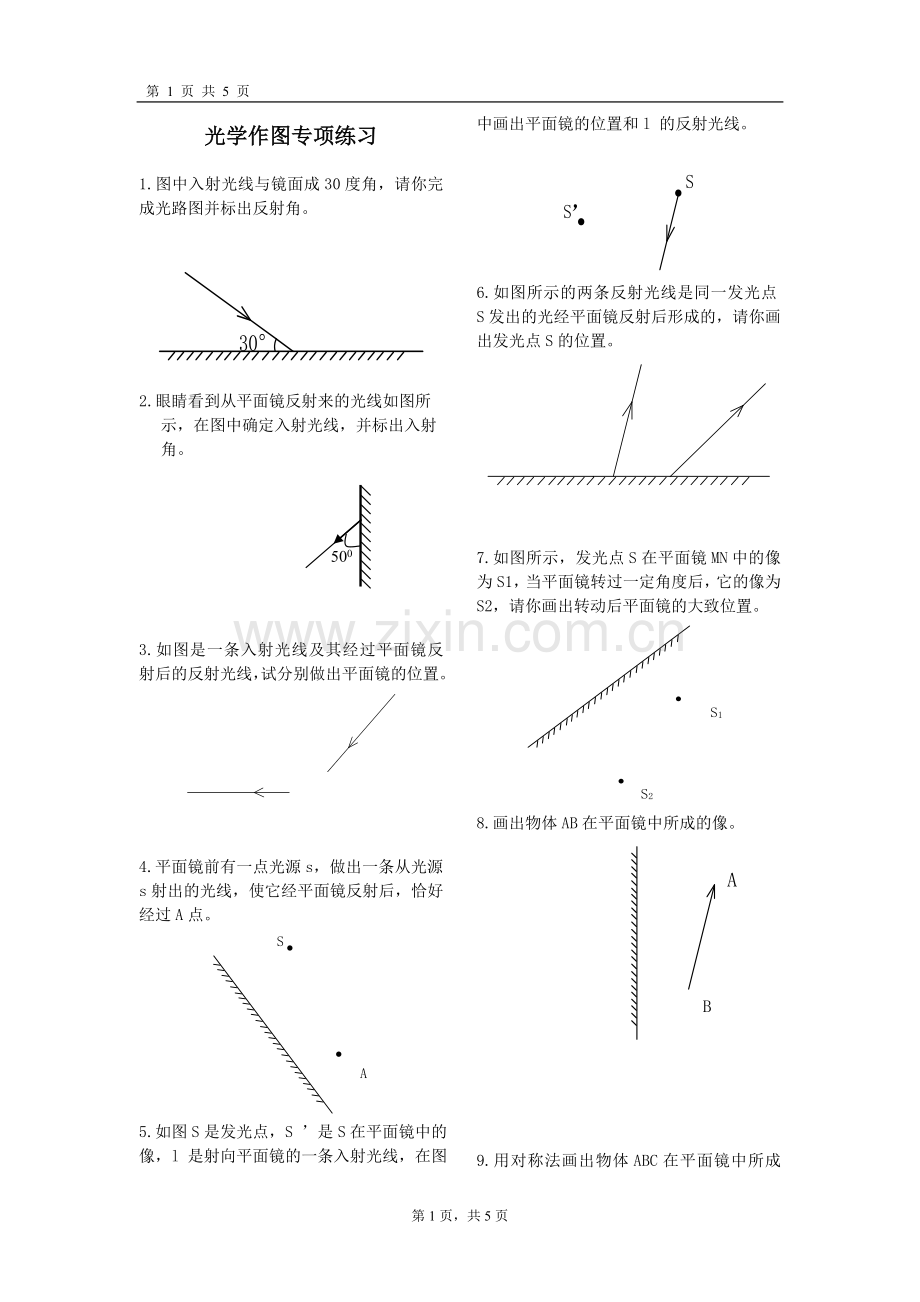

光学作图专项练习
1.图中入射光线与镜面成30度角，请你完成光路图并标出反射角。

2.眼睛看到从平面镜反射来的光线如图所示，在图中确定入射光线，并标出入射角。
500

3.如图是一条入射光线及其经过平面镜反射后的反射光线，试分别做出平面镜的位置。

4.平面镜前有一点光源s，做出一条从光源s射出的光线，使它经平面镜反射后，恰好经过A点。

5.如图S是发光点，S ’是S在平面镜中的像，l 是射向平面镜的一条入射光线，在图中画出平面镜的位置和l 的反射光线。

6.如图所示的两条反射光线是同一发光点S发出的光经平面镜反射后形成的，请你画出发光点S的位置。

7.如图所示，发光点S在平面镜MN中的像为S1，当平面镜转过一定角度后，它的像为S2，请你画出转动后平面镜的大致位置。

8.画出物体AB在平面镜中所成的像。

9.用对称法画出物体ABC在平面镜中所成的像。

10.下图中A’B’是物体AB在平面镜中所成的像，请在图中画出平面镜的位置。

11.如图所示，发光点S所发出的光，经平面镜AB反射后，在障碍物CD的后面出现一片明亮区域，请画出明亮区域的范围。

12.如下图所示，光线A、B是点光源S发出的两条光线经平面镜反射后的反射光线，请在图中作出平面镜的位置，并完成光路图。

13.点光源S发出的一条光线AB射在镜面MN，光线CD是由S发出的另一条入射光线的反射光线，如图所示，请在图中画出点光源S的位置。

14.如图，水平天花板上贴着一块平面镜，请你画出地面上哪个区域可以通过平面镜看到发光点S（不考虑人的高度）。

15.发光点S旁竖直放置一挡板，下方还有一块大平面镜，请你挡板另一侧画出S能照亮的区域。
S
16. 为了把竖直照射的太阳光经平面镜反射后，沿水平方向射入涵洞中，请在图中画出平面镜的位置，并完成光路图

17. 如下图所示，小孔前有一物体AB，请画出AB经过小孔成像的光路图，并在光屏MN上标出

第5页，共5页
光路图练习
1、 根据光路图标出室内的光源。 2、根据小孔成像的原理（光沿直线传播），在虚线上画出AB的像。
AB
B

室内

45°
3.完成下列光路图（即画出法线、反射光线或入射光线）。并标出反射角r［（1）、（2）]或入射角ί［（3）、（4）]的度数。
45°

30°
60°

（4）
（2）
（1）

（5）
（3）

4、根据光路图画出平面镜的位置。

40°
（4）
（3）
（2）
（1）

45°

30°
5、.完成下列光路图

光的折射作图训练
1．完成下列关于透镜的光路：
F
F
F
F
F
F
F
F
F
F
2f
2f
F
F
F
F
F
F
F
F
F
F
2．发光点S发出一束光投射到水面上，其中一条光线反射后经过A点，请作出入射光线、反射光线和大致的折射光线
3．处于主光轴上的物体AB经凸透镜后在光屏上成的像A'B'，请你根据图中所给的条件画出凸透镜，并确定焦点F的位置.
A
S

A‘

B‘
B
A

4．画出下列各图中光线经过玻璃砖的光路
A

O

5．下列两透镜组合中都有一个焦距是重合的，请画出经过两透镜的光路。

F
F

F
F

F
F

透镜成像规律训练
1．物体在凸透镜前20cm的地方，所成的像是倒立、放大的实像。若将物体放在这个凸透镜前10cm处，所成的像是 （ ）
A.倒立、放大的实像 B.正立、放大的虚像 C.倒立、缩小的实像 D.倒立、等大的实像
2．当物体从距凸透镜1.5倍焦距处，沿主光轴移向3倍焦距处的过程中，物体的像距将
A.逐渐变大 B.逐渐变小 C.先增大后减小 D.先减小后增大
3．放映幻灯时，要使银幕上所成的像变小一些，应采取下面哪个方法 （ ）
A.减小银幕与镜头的距离，同时增大幻灯片与镜头的距离；
B. 增大银幕与镜头的距离，同时减小幻灯片与镜头的距离；
C.将银幕与镜头的距离和幻灯片与镜头的距离同时增大；
D.将银幕与镜头的距离和幻灯片与镜头的距离同时减小
4．用同一凸透镜在光具座上分别探究甲、乙两物体的成像情况．实验时甲、乙两物体直立于光具座上，且甲物体比乙物体长些，它们经凸透镜成像后．下列说法中正确的是 （ ）
A. 若它们都成放大的实像，则甲的像一定比乙的像长
B. 若它们都成等大的实像，则甲的像一定比乙的像短
C. 若它们都成缩小的实像，则甲的像一定比乙的像长
D. 不论成放大还是缩小的实像，甲的像都有可能比乙的像短
5．如图是表示某两个人看物体时的光路图，要在视网膜上成清晰的像，则 （ ）
A．甲需配戴的眼镜是近视镜 B．乙需配戴的眼镜是近视镜
C．甲需配戴的眼镜是凸透镜 D．乙需配戴的眼镜是凹透镜
甲 乙
f
F
F
红

紫
6．如图，冬冬在探究光的色散现象时，看到白光经三棱镜后，光屏上自上而下出现了红、橙、黄、绿、蓝、靛、紫的色带（图甲），冬冬对产生的原因进行了思考。受此启发，在测量凸透镜的焦距时，冬冬想：如果分别用红光和紫光平行于同一个凸透镜的主光轴射人（图乙），红光、紫光对凸透镜的焦距是否不同呢?请写出你的推断：＿＿＿＿＿＿色光对凸透镜的焦距大，你推断的理由是：＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿．
