景观、庭院灯施工方案2017.6.doc

贵州省黔南民族幼儿师范高等专科学校(贵定校区)景观电气施工方案
目录
一、 编制依据 1

二、工程概况 1

三、施工准备工作 2

四、施工工艺 3

五、项目组织管理机构 8

六、电缆、管线选择及敷设 9

七、安全文明施工措施 10

八、附件 14

附件02 14

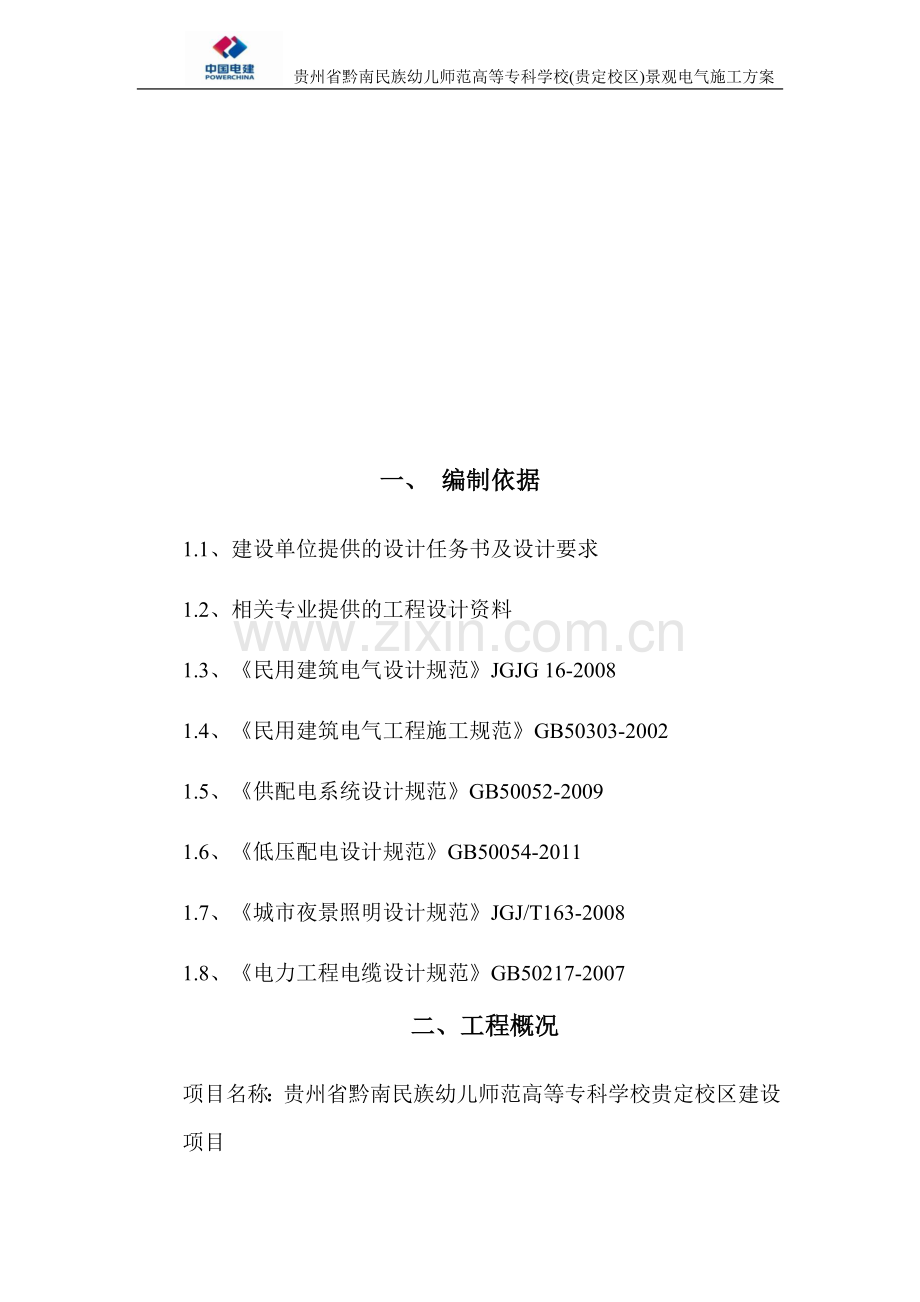

一、 编制依据
1.1、建设单位提供的设计任务书及设计要求
1.2、相关专业提供的工程设计资料
1.3、《民用建筑电气设计规范》JGJG 16-2008
1.4、《民用建筑电气工程施工规范》GB50303-2002
1.5、《供配电系统设计规范》GB50052-2009
1.6、《低压配电设计规范》GB50054-2011
1.7、《城市夜景照明设计规范》JGJ/T163-2008
1.8、《电力工程电缆设计规范》GB50217-2007
二、工程概况
项目名称：贵州省黔南民族幼儿师范高等专科学校贵定校区建设项目
建设单位：贵定县金海投资开发有限责任公司
设计单位：贵州省建筑设计研究院
监理单位：贵州三维工程建设监理咨询有限公司
施工单位：中国水利水电第九工程局有限公司
本工程设计园林景观电气系统：220V/380V景观照明及动力配电系统，设备接地系统及安全措施。本工程电源分界点为园林配电箱内的出现开关后景观配电，电源引入由甲方定。
三、施工准备工作
3.1、设备选型、主材审定
严格按照合同要求,选择进口优质产品。设备的订货业主全面参与，其订购提交监理审批，设备验收由监理公司根据设计标准及有关规定进行审查；
主材和辅材同样必须经过论证后方可选定。
3.2、技术准备工作
3.2.1、提前安排本工程的工程技术人员、技术工人进行技术交底、工程内容交底、工艺流程交底。熟悉所安装设备的性能、特点和各专业系统安装等业主提出的条件，使所有人员在进入施工现场前胸中有数。
3.2.2、技术部门根据本工程之特点，认真组织好图纸会审、会签，并结合本工程各项目的实际需要制定针对性的分项施工方案。并根据方案要求和有关的技术、质量规范，组织对施工人员的技术交底和技术培训。
3.3、主要施工机具
名称
数量/单位
单位
万用表
1
台
钢卷尺
10
把
铁锹
10
个
钢丝钳
20
把
手钢锯
10
把
弯管器
5
台
1000V绝缘摇表

只
320型挖掘机

台
160型挖掘机

台
手套
50
双
42T随车吊

台
3.4、所需材料：
电力线缆，镀锌圆钢，热镀锌扁钢，钢保护套管，配电箱及其内电气元件，灯具，塑料管，砖，沙，井盖，井座，混凝土（均按图纸计算）。
四、施工工艺
供电照明施工工艺流程：
放线→沟槽开挖→电管敷设→回填沟槽→灯具安装→配电箱安装→系统调试。
4.1、开挖电缆沟槽及灯座基础：（附件03）
按照施工图纸标记的线路放线，人工挖掘电缆沟。电缆沟的埋深在人行道：0.8m、绿化带0.7m、过路（消防道）穿钢管SC埋深1.0m。
4.2、敷设电缆保护管及穿插电缆线：
电缆敷设时应注意管线的预留长度。
首先应将直埋用的电缆沟铲平夯实，再铺一层厚度不小于100mm的砂层或软土。
将镀锌钢管按设计要求摆放于电缆沟槽内整理归顺，然后进行电缆线的安装，在电缆线安装时，因将电缆盘放置在电缆沟的一端附近，如果电缆沟底里有高差，电缆盘宜放在较高的一端且平整处，并用放线架将电缆盘稳定且水平的抬起，要求电缆盘被架起后应转动灵活。然后，从盘的上端引出电缆，用人工或机械方法向指定方向牵引。无论何种牵引方法，都应将电缆抬离地面，不得在地上拖拉电缆。电缆抬离地面的方法可采用人力将电缆抬起，也可以将电缆放在滚轮上，滚轮应每隔1.5～2m放置一个。
用机械牵引电缆时，机械的牵引速度应缓慢，不宜超过15m/min，如果路径较复杂时，应适当降低牵引速度。
电缆穿插进镀锌钢管整理好后，应立即进行电缆头和终端头的连接，连接方法可以参照说明书的作法。连接完后，对电缆进行绝缘耐压试验确认没有漏电时，可对电缆管及电缆线进行位置加固，防止在回填土是引起管线的位移。并请建设单位作隐蔽验收。
经隐蔽验收合格后，可以向电缆沟内回填土，并分层夯实。在回填土时，应在电缆沟的下列位置设置电缆标志或方位标志：
在直线段每隔50-100m处。
电缆接头处、转弯处、进入建筑物处。
当设置有人孔井时，也应设置标志桩。标志桩应埋设在电缆沟的中心，为预制混凝土结构。在电缆标志桩上应注明电缆线路编号。无编号时，应写明电缆型号、规格及起旋地点，标志桩规格宜统一。
4.3、灯具安装
灯具在安装前应检查接线并试亮，金属灯架接地处须先刮掉油漆，地线螺钉应加平垫圈和弹簧圈。
4.3.1、质量要求：所用灯具应具有产品合格证，设备应有标记表明其型号、规格和制造厂，型号和规格应符合设计要求，附件、备件应齐全。灯具外型无机械损伤、变形、灯罩破裂、灯箱歪翘等现象，元器件无损坏情况。
4.3.2、安装测试：每套灯具的导电部分对地绝缘电阻值应大于2MΩ，灯具的金属构架及可接近裸露导体的接地（PE）或接零（PEN）可靠。
4.3.3、庭院灯、草坪灯应与基础固定牢固，地脚螺栓备帽齐全，灯具的接线盒和熔断器盒盖的防水密封垫完好。
4.4、配电箱、柜安装（见附图01）
配电箱、柜安装在土建地面施工完成后进行，明装箱也应在土建施工完后进行，而暗装配电箱、接线箱应在土建抹灰前，根据抹灰厚度进行。配电箱、柜安装位置应准确，部件齐全，箱体开孔合适，切口整齐，暗式配电箱盖紧贴墙面，零线经汇流排接，无绞接现象，油漆完整，盘内外清洁，箱盖、开关灵活，回路编号清晰，接线整齐，PE线安装明显牢固。配电箱、分线箱
如有引出管而需开孔时，必须使用开孔器，严禁用电、气焊开孔。
4.5、系统调试
4.5.1、配电系统的调试为本工程电气的施工技术关键，调试时配合招标人、监理人及有关供电部门共同进行。
4.5.2、调试前检查所有的电气设备安装是否符合要求，按线是否准确无误，绝缘检查是否达到要求，确保一切合格后再进行电气调试。
4.5.3、调试时质量安全措施：调试人员调试前要熟悉图纸，掌握所用调试设备的性能、技术要求、标准；试验接地线时，采用一人接线，另一人检查，防止试验时按线错误；带电测量时，必须不少于两个人参加测量，已送电的设备，挂上明显的“已送电”标记。
4.5.4、配电柜调试：
试验调整：检查各盘、柜外观，接地点接地可靠，接线正确。使用多功能继电器校验各仪表器，误差小于设计规定。二次控制小线调整及模拟试验。
送电运行：合低压柜进线开关，查看电压表三相是否电压正常。按上述几项，送其它柜的电。在低压联络柜内，在开关的上下侧（开关未合状态）进行同项校核，用电压表和万能表电压档500V，用表的两个测针，分别接触两路的同项，此时电压表无读数，表示两路电同一相。送电空载运行24小时，无异常现象，办理验收。
4.6、电气设备安装
4.6.1、电气设备从专业厂家采购，成套的和非标的动力照明配电箱均由生产厂提供，到货时按设计图纸和厂方产品技术文件核对其电气元件是否符合要求，元器件必须是国家定点厂的产品，并对双电源切换箱、动力配电箱、控制箱要作空载控制回路的动作实验，确认产品是否合格。
4.6.2、电气设备安装由专业电气工程师、技术员进行施工安装。
4.7、接地系统及安全措施。
本工程电气设备的接地保护采用单独的接地极，沿灯的走向敷设镀锌圆钢φ10作为接地极并形成环形接地网，要求接地电阻不大于4Ω，实测不满足要求是增加人工接地极。
凡正常不带电，而当绝缘破坏有可能呈现电压的一节电气设备金属外壳均应可靠接地。接地体栽面应符合热稳定和机械强度要求，圆钢用φ10mm，扁钢不小于25*4mm，角钢厚度不小于4mm。
当喷水池边地下无钢筋时，宜采用25*4mm热镀锌扁钢或φ10圆钢做电位均衡导线。
庭院灯应设单独的接地干线，干线沿庭院灯布置位置形成环网状，且接地连接处不少于两根。
4.8、手孔井砌筑
4.8.1、轴线、位置、标高复测：砌筑前，应先检查井的位置是否符合设计要求，标高是否准确，管井、检查井、砖砌体开挖宽度是否符合设计要求及操作规程。
4.8.2、材料准备
砖的选用，应选几何尺寸标准、外观整洁，颜色一致，打击有清脆声，并试验检测合格的方可使用。应对进场的砖事先发水，发水深度以砖的周边湿润15mm为宜，不能边浇水边砌筑。
4.8.3、砖砌体砌筑
沟槽开挖后，根据管井位置平面布置测出井位、具体桩号，根据图示尺寸留设井位，在井位留设过程中，如有支管井位需要及时埋设，不得留洞。
管井、检查井应按设计要求的几何尺寸、技术标准开挖检查、管井基坑，
经验槽合格及监理工程师签认后，才允许进行施工。
砖砌浅沟的砖砌体砂浆应满足设计强度，铺砌饱满，保证管井、检查井、砖砌浅沟四周回填施工压实度能够达到设计要求。
4.8.4、管井的抹灰
砂浆标号必须符合设计强度要求，把握好配合比，水泥、砂和水不能过多或过少，要拌合均匀，稠度要适当。抹灰时，要先将砖砌体表面清扫干净，湿度不够时应先浇适当的水湿润，以保证砂浆和砖砌体粘接牢固，避免脱落、空鼓。
抹灰要分层进行，一次打底、二次找平、三次而成，这样才能保证抹灰的质量
五、项目组织管理机构
(见附件02)
六、电缆、管线选择及敷设
6.1、景观配电干线选用YJV-1KV交联聚乙烯绝缘电力电缆。
6.2、景观照明供电回路选用VV-0.6/1KV聚氯乙烯绝缘电缆。
6.3、景观水下照明供电回路选用YZ-0.6/1KV中型橡套防水电缆。
6.4、电力电缆在建筑类沿桥架或线槽敷设，室外穿塑料管敷设，在建筑顶板上贴楼面敷设。在图层中埋设：人行道0.8m、绿化带0.7m，过路（消防道）穿钢管SC埋设1m，两端正超出路基1m。穿出地面向上2.5高范围内用钢保护套管敷设，管径选择为电线束外径的1.5倍。
6.5、电力线管在与其他管路交叉，平行式，应按规范要求的间距执行，电线在其连续点分支处，盘留点，方向改变处及其他管道交叉处，地面设管线标志，并根据规范做电缆敷设接力井，线管敷设路径与其它管道有冲突时，在满足电气规范要求下可适当调整，具体施工时参见《建筑电气安装工程图集》及《室外电气施工图集》。
6.6、电缆敷设其弯曲半径最小不得小于电缆外径的15倍，外观应无损，绝缘良好，敷设前应用500V兆欧表进行绝缘电阻测量，阻值不得小于10兆欧，在灯具两侧预留点线不应小于0.5m。
6.7、所有穿过建筑物伸缩缝，沉降缝，后浇带的管线应按《建筑电气安装工程图集》中有关做法施工，塑料管在插接面上应涂胶合剂粘牢密封。
6. 8、过路出及手孔井之间需留一根备用管。
七、安全文明施工措施
安全目标：按无死亡、无重伤、无火灾、无中毒、无倒塌的标准，严格按建设部“一标三规范”组织施工
安全违约承诺：如果在本工程施工期间发生安全事故，经发包人、总承包人、监理人确认后，发包人有权扣除我司的安全防护、文明施工措施费，且工期不予顺延。
7.1、安全生产措施
坚持“质量第一、安全第一”的方针，把施工安全摆在重要位置，行之有效地贯彻到各个环节中去。同时安全工作地特点又体现在它是一项需要持之以恒、需要全员参加的复杂的系统工作。
安全目标：按无死亡、无重伤、无火灾、无中毒、无倒塌的标准，严格按建设部“一标三规范”组织施工。
安全生产对施工企业来说是一项十分重要的管理内容，只有安全生上去了，企业才能抓好进度，为了抓好进度，提高质量保证该标段施工安全无事故，让业主和政府主管部门放心，特制定如下保证安全的技术组织措施：
7.2、健全安全生产管理制度
7.2.1、明确安全生产责任制
建立健全各级各部门的安全责任制，责任落实到人，明确项目经理为安全生产第一责任人，项目技术负责人为项目安全生产总技术负责人，工长为各工种安全生产第一责任人。职工对班组负责，班组对工长负责，工长对项目经理负责，项目经理对分公司负责。公司对项目经理、项目经理对工长、工长对班组签订具有明确的安全措施奖惩办法在内的安全生产保证措施责任书。
7.2.2、加强职工“三级”安全教育
无论新、旧职工均进行分公司、项目部、班组“三级”安全教育，并建立职工教育卡片和签订职工安全生产保证书，工人变换工种均进行新工种的安全技术教育，确保职工掌握本工种操作技能，熟悉本工种安全技术操作规程。
7.2.3、进行安全技术操作规程
根据不同岗位，由专职安全员经省《施工现场内业管理标准》编制安全技术交底，经项目技术负责人审查批准，对各工种、分部分项工程进行针对性的安全技术交底，受交底者履行签字手续。
7.2.4、坚持特种作业人员持证上岗
建立特种作业人员名册，坚持特种作业人员必须经培训考试合格持证上岗，操作证均按期复审，超期无效。
7.2.5、班组坚持“三上岗，一讲评”活动班组在班前进行上岗交底、上岗检查、上岗记录的“三上岗”和每周一次的“一讲评”安全活动，班组并且认真做好记录，接受上级的考核。 f、遵章守纪、标记显明
7.2.6、生产指挥人员严禁违章指挥，具体操作人员严禁违章作业。贯彻总公司CIS形象，加强安全生产管理，现场管理人员和各类操作工人戴不同颜色的安全帽以示区别。施工管理人员戴蓝色，机械吊车指挥戴红色安全帽。
7.2.7、时刻进行安全检查督促
各项目的安全员，施工负责人天天进行检查，每检查一次都做到有时间，有要求，明确重点部位，危险岗位，安全检查有记录。对查出的隐患及时整改，做到定人、定时间、定措施。
7.2.8、工伤事故处理
建立事故档案，按调查分析规则、规定进行处理报告，认真做好三不放过工作。图牌规格统一，字迹端正，表示明确。施工工地均有安全生产宣传牌，在主要施工部位、作业点、危险区、主要通道挂有安全宣传标语和安全警告牌。
7.3、安全技术措施
7.3.1、施工用电技术措施
根据我公司的要求，在架设施工用电前，我们首先确定临时配电的位置，经项目技术负责人复核，分公司安全设备科审批后进行实施。
7.3.2、支线架设技术措施
配电箱的电缆线均有套管，电线进出不混乱，执行“三相五线制。
支线绝缘好，无老化、破损和漏水。
支线均用电杆架设敷设，并用绝缘子固定。
过道电线均采用硬质管理地面作标记。
室外支线用电缆，从电缆沟中敷设。
7.3.3、现场照明技术措施
照明导线用绝缘子固定，禁用花线塑料胶质线，导线禁止随地拖拉或绑在脚手架上。照明灯具的金属外壳均接地或接零。单相回路的照明开关箱均装设漏电保护器。
室外照明灯具距地面高于3cm，室内距地面不低于2.4m。碘钨灯固定架设，保证安全，灯线严禁靠近灯具表面。
7.3.4、架空线技术措施
现场架空线设在专用电杆上，用架空线装设横担和绝缘子，距地面4m以上。
7.3.5、电箱（配电箱、开关箱）技术措施
严格按公司要求，保证电箱有门、锁、色标和统一编号。
电箱内有漏电保护器，选用合理的额定漏电动作保护器进行分极配合。
开关箱完整无缺，接线正确，各类接触器灵敏可靠，绝缘良好，无积灰、杂物、箱体立放不倾斜。
配电箱均设总熔丝、分熔丝、分开关。零排地排刘全。动力和分级设置。
配电箱的开关电器与配电线或开关箱一一对应配合，作分路设置，以确保专路志控；总开关电器与分路开关电器的额定值、动作整值相适应。熔丝和用电设备的实际负荷相匹配。 开关箱与用电设备保证一机一闸一器。金属外壳电箱作接地或接零保护。
室外电箱要有可靠的防风、雨措施。
电杆转角杆、终端杆及总箱、分配电箱均设重复接地。
7.3.6、安全防火技术措施
重点部位如仓库、职工宿舍、配电间、设置告标志，配置相应的消防器材。
建立明火审批制，明确按级审批，并有监护措施。
焊割作业严格执行“十不烧”。
工地建立三级防火责任制，明确兼职防员，建立防火档案
八、附件

附件02

项目经理

机电经理

商务经理
现场经理
技术总工

电气负责:
安全员:
质量员:
行政财务:
物资采购:
机电施工班组
