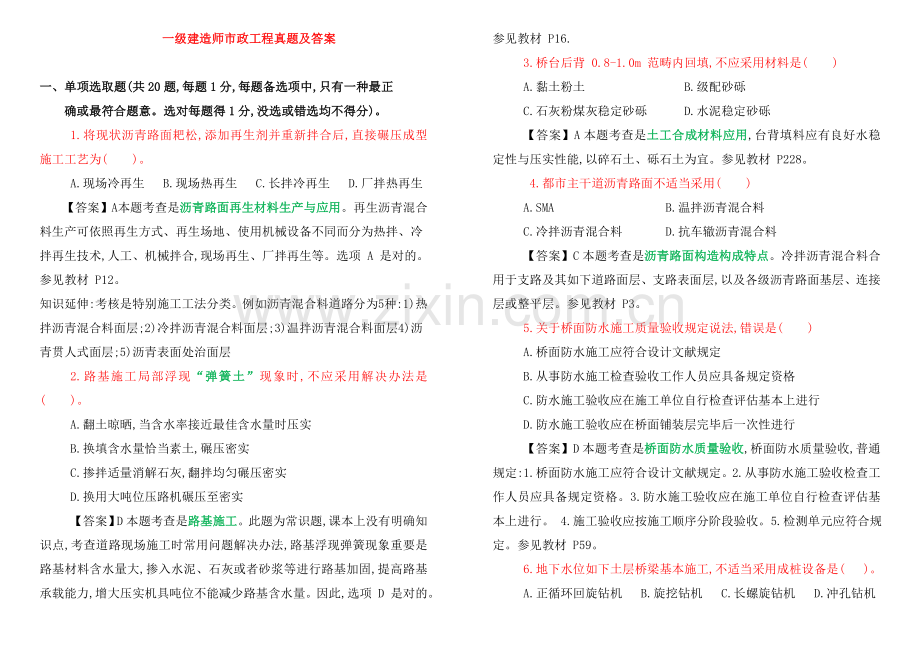

一级建造师市政工程真题及答案

一、单项选取题(共20题,每题1分,每题备选项中,只有一种最正
确或最符合题意。选对每题得1分,没选或错选均不得分)。
1.将现状沥青路面耙松,添加再生剂并重新拌合后,直接碾压成型施工工艺为( )。
A.现场冷再生 B.现场热再生 C.长拌冷再生 D.厂拌热再生
【答案】A本题考查是沥青路面再生材料生产与应用。再生沥青混合料生产可依照再生方式、再生场地、使用机械设备不同而分为热拌、冷拌再生技术,人工、机械拌合,现场再生、厂拌再生等。选项 A 是对的。参见教材 P12。
知识延伸:考核是特别施工工法分类。例如沥青混合料道路分为5种: 1)热拌沥青混合料面层;2)冷拌沥青混合料面层;3)温拌沥青混合料面层4)沥青贯人式面层;5)沥青表面处治面层
2.路基施工局部浮现“弹簧土”现象时,不应采用解决办法是( )。
A.翻土晾晒,当含水率接近最佳含水量时压实
B.换填含水量恰当素土,碾压密实
C.掺拌适量消解石灰,翻拌均匀碾压密实
D.换用大吨位压路机碾压至密实
【答案】D本题考查是路基施工。此题为常识题,课本上没有明确知识点,考查道路现场施工时常用问题解决办法,路基浮现弹簧现象重要是路基材料含水量大,掺入水泥、石灰或者砂浆等进行路基加固,提高路基承载能力,增大压实机具吨位不能减少路基含水量。因此,选项 D 是对的。参见教材 P16.
3.桥台后背 0.8-1.0m 范畴内回填,不应采用材料是( )
A.黏土粉土 B.级配砂砾
C.石灰粉煤灰稳定砂砾 D.水泥稳定砂砾
【答案】A本题考查是土工合成材料应用,台背填料应有良好水稳定性与压实性能,以碎石土、砾石土为宜。参见教材 P228。
4.都市主干道沥青路面不适当采用( )
A.SMA B.温拌沥青混合料
C.冷拌沥青混合料 D.抗车辙沥青混合料
【答案】C本题考查是沥青路面构造构成特点。冷拌沥青混合料合用于支路及其如下道路面层、支路表面层,以及各级沥青路面基层、连接层或整平层。参见教材 P3。
5.关于桥面防水施工质量验收规定说法,错误是( )
A.桥面防水施工应符合设计文献规定
B.从事防水施工检查验收工作人员应具备规定资格
C.防水施工验收应在施工单位自行检查评估基本上进行
D.防水施工验收应在桥面铺装层完毕后一次性进行
【答案】D本题考查是桥面防水质量验收,桥面防水质量验收,普通规定:1.桥面防水施工应符合设计文献规定。2.从事防水施工验收检查工作人员应具备规定资格。3.防水施工验收应在施工单位自行检查评估基本上进行。 4.施工验收应按施工顺序分阶段验收。5.检测单元应符合规定。参见教材 P59。
6.地下水位如下土层桥梁基本施工,不适当采用成桩设备是( )。
A.正循环回旋钻机 B.旋挖钻机 C.长螺旋钻机 D.冲孔钻机
【答案】C本题考查是钻孔灌注桩基本。长螺旋钻孔使用于地下水位以上黏性土、砂土及人工填土非常密实碎石类土、强风化岩。参见教材 P64。
7.水中圆形双墩柱桥梁盖梁模板支架宜采用( )。
A.扣件式钢管支架 B.门式钢管支架
C.钢抱箍桁架 D.碗扣式钢管支架
【答案】C本题考查是现浇预应力(钢筋)混凝土持续梁施工技术。扣件式钢管支架、门式钢管支架、碗扣式钢管支架均属于支架法,支架法施工时,支架底部应有良好排水办法,不得被水侵泡。题干描述是水中施工,可以排除 A、B、D 三项。钢抱箍支架就是用一种钢板抱住或箍住钢混构造,它属于紧固件。参见教材 P71.
8.沿海软土地区深度不大于 7m 二、三级基坑,不设内支撑时,惯用支护构造( )。
A.拉锚式支护 B.钢板桩支护
C.重力式水泥土墙 D.地下持续墙
【答案】C此题考查是支撑机构类型。内支撑有钢撑、钢管撑、钢筋混凝土撑及钢与混凝土混合支撑等;外拉锚有拉锚和土锚两种形式。选项 B、D 都属于内支撑,选项 A 属于外拉锚形式,虽无内撑,但是锚杆不适当用在软土层和高水位碎石土、砂土中。只有重力式挡墙不设内撑,合用于淤泥质土、淤泥基坑,且基坑深度不适当不不大于 7m 二、三级基坑。P88-89
9、下列工序不属于地下持续墙施工工艺是( )。
A.导墙墙工 B.槽底清淤 C.吊放钢筋笼 D.拔出型钢
【答案】D地下持续墙施工工艺流程:开挖导沟→修筑导墙→开挖沟槽(注入泥浆)→清除槽底淤泥和残渣→吊放接头管→吊放钢筋笼→下导管→关注水下混凝土→拔出接头管。P111 图 1K413022-1
10．下列盾构类型中,属于密闭式盾构是( )。
A．泥土加压式盾构 B．手掘式盾构
C．半机械挖掘时盾构 D．机械挖掘时盾构
【答案】A本题考查是盾构类型与合用条件。模拟式盾构涉及土压式(泥土加压式),泥水式。参见教材 P125。
11.喷射混凝土必要采用外加剂是( )。
A.减水剂 B.速凝剂 C.引气剂 D.缓凝剂
【答案】B本题考查是暗挖隧道内加固支护技术。喷射混凝土应采用早强混凝土,其强度必要符合设计规定。禁止选用品有碱活性集料。可根基工程需要掺用外加剂,速凝剂应依照水泥品种、水胶比等,通过不同掺量混凝土实验选取最佳参量,使用前应做凝结时间实验,规定初凝时间不不不大于 5分钟,终凝时间不不不大于 10 分钟。参见教材 P151。
12.关于喷锚暗挖法二衬混凝土施工说法,错误是( )。
A.可采用补偿收缩混凝土
B.可采用组合钢模板和钢模板台车两种体系
C.采用泵送入模浇筑
D.混凝土应两侧对称,水平浇筑,可设立水平和倾斜接缝
【答案】D本题考查是复合式衬砌防水层施工。混凝土浇筑应持续进行,两侧对称,水平浇筑,不得浮现水平和倾斜接缝。参见教材 P155。
13.钢筋混凝土构造外表面需设保温层和饰面层水解决构筑物是( )。
A.沉砂池 B.沉淀池 C.消化池 D.浓缩池
【答案】C本题考查是构筑物与施工办法。污水解决构筑物中卵形消化池,普通采用无粘接预应力筋、曲面异性大模板施工。消化池钢筋混凝土主体外表面,需要做保温和外饰面保护;保温层、饰面层施工应符合设计规定。参见教材 P161。
14．桥墩钢模板组装后,用于整体吊装吊环应采用( )。
A．热轧光圆钢筋 B．热轧带肋钢筋
C．冷轧带肋钢筋 D．高强钢丝
【答案】A本题考查是钢筋施工技术普通规定。预制构件吊环必要采用未经冷拉热轧光圆钢筋制作,不得以其她钢筋代替,且其使用时计算拉应力应不不不大于 50MPa。参见教材 P46。
15.地上敷设供热管道与电气化铁路交叉时,管道金属某些应( )。
A.绝缘 B.接地 C.消磁 D.热解决
【答案】B本题考查是供热管道施工基本规定。地上敷设供热管道同架空输电线或电气化铁路交叉时,管道金属某些,涉及交叉点 5m范畴内钢筋混凝土构造钢筋应接地,接地电阻不不不大于 10Ω。参见教材 P195。
16．在供热管网补偿器两侧应设立( )支架。
A．滑动 B．滚动 C．导向 D．滚珠
【答案】C本题考查是管道附件安装规定。导向支架:导向支架作用是使管道在支架上滑动时不致偏离管轴线。普通设立在补偿器、阀门两侧或其她只容许管道有轴向移动地方。参见教材 P198。
17.随桥敷设燃气管道输送压力不应不不大于( )。
A.0.4MPa B.0.6MPa C.0.8MPa D.1.0MPa
【答案】A本题考查是燃气管道通过河流。运用道路、桥梁跨越河流燃气管理,其管道输送压力不应不不大于 0.4MPa。参见教材 P213。
18.施工平面控制网测量时,用于水平角度测量仪器为( )。
A.水准仪 B.全站仪 C.激光准直仪 D.激光测距仪
【答案】B 本题考查是施工测量基本概念。全站仪重要应用于施工平面控制网测量以及施工过程中点间水平距离、水平角度测量。参见教材 P227。
19.草坪铺植办法中,铺完后就有良好景观效果是( )。
A.密铺 B.间铺 C.点铺 D.茎铺
【答案】A本题考查是草坪建植。密铺,若草种为冷季型则可不留缝隙。此种建植办法铺后就有较好景观,但建坪成本高。参见教材 P241.
20．依照《建设工程工程量清单计价规范》(GB50500—),下列办法项目费中不能作为竞争性费用是( )。
A．脚手架工程费 B．夜间施工增长费
C．安全文明施工费 D．冬、雨期施工增长费
【答案】C本题考查是市政公用工程工程量清单计价应用。办法项目中安全文明施工费必要按国家或省级、行业建设主管部门规定计算,不得作为竞争性费用。参见教材 P275。
21．热拌沥青混合料面层质量检查和验收主控项目有( )。
A．平整度 B．实度 C．厚度 D．宽度 E．纵断高程
【答案】BC本题考查但是沥青混合料面层施工质量检查与验收。沥青混合料面层施工质量验收主控项目:原材料、压实度、面层厚度、弯沉值。参见教材 P334。
22.水泥混凝土路面混凝土配合比设计在兼顾经济性同步应满足指标规定有( )。
A．弯拉强度 B．抗压强度 C．工作性
D．耐久性 E．安全性
【答案】 ACD本题考察是水泥混凝土面层施工质量检查与验收,混凝土配合比在兼顾经济性同步应满足抗弯强度、工作性、耐久性三项技术规定。参见教材 P336。
23.现浇钢筋混凝土预应力箱梁模板支架刚度验算时,在冬期施工荷载组合涉及( )。
A．模板、支架自重 B．现浇箱梁自重
C．施工人员、堆放施工材料荷载
D．风雪荷载 E．倾倒混凝土时产生水平冲击荷载
【答案】 ABD 本题考查是模板、支架和拱架设计与验算。设计模板、支架和拱架刚度验算时荷载组合涉及:模板、拱架和支架自重;新浇筑混凝土、钢筋混凝土或跨工、砌体自重力;设于水中支架所承受水流压力、波浪力、流水压力、船只及其她漂浮物撞击力;其她也许产生荷载,如风雪荷载、冬期施工保温设施荷载等。参见教材 P44。
24.关于生活垃圾卫生填埋场 HDPE 膜施工规定,对的有( )。
A．铺设应一次展开到位 B.应为膜尺寸变化留出伸缩量
C．应对膜下保护层采用防、排水办法
D.应防止膜受风力影响破坏 E．膜应所有展开后统一焊接
【答案】 ABCD 本题考查是聚乙烯(HDPE)膜防渗层施工技术。HDPE 膜铺设时应符合下列规定:(1)铺设应一次展开到位,不适当展开后再拖动;(2)应为材料热胀冷缩导致尺寸变化留出伸缩量;(3)应对膜下保护层采用恰当防水、排水办法;(4)应采用办法防止 HDPE 膜受风力影响而破坏。 (本题超过教材范畴)
25.基坑内被动区加固平面布置惯用形式有( )。
A.墩式加固 B.岛式加固 C．裙边加固
D．抽条加固 E．满堂加固
【答案】 ACDE本题考查是地基加固解决办法。按平面布置形式分类,基坑内被动区加固形式重要有墩式加固、裙边加固、抽条加固、格栅式加固和满堂加固。参见教材 P119。
26．下列施工工序中,属于无粘结预应力施工工序有( )。
A．预埋管道 B．安装锚具 C．张拉 D．压浆 E．封锚
【答案】BCE本题考查是无粘结预应力施工工艺。预应力张拉分为先张法和后张法,后张法又分为有粘结力和无粘结力预应力。无粘结预应力中,由于钢筋都是被油脂和塑料保护层裹紧后浇筑到构件中,因此相对于有粘结预应力来说,它没有预留孔道和压浆工序。可参照教材水池无粘结预应力施工工艺流程: 钢筋施工→安装内模板→铺设非预应力筋→安装托架筋、承压板、螺旋筋→铺设无粘结预应力筋→外模板→混凝土浇筑→混凝土养护→拆模及锚固肋混凝土凿毛→割断外露塑料套管并清理油脂→安装锚具→安装千斤顶→同步加压→量测→回油撤泵→锁定→切断无粘结筋(留 100mm)→锚具及钢绞线防腐→封锚混凝土。参见教材 P169。
27.关于预制拼装给排水构筑物现浇板缝施工说法,对的有( )。
A.板缝部位混凝土表面不用凿毛 B.外模应分段随浇随支
C.内膜一次安装到位 D.宜采用膨胀水泥
E.板缝混凝土应与壁板混凝土强度相似
【答案】BCD本题考查是装配式预应力混凝土水池施工技术。预制安装水池满水实验能否合格,除底板混凝土施工质量和预制混凝土壁板质量满足抗渗原则外,现浇壁板缝混凝土也是防渗漏核心;必要控制其施工质量,详细操作要点如下:壁板接缝内模宜一次安装到顶;外模应分段随浇随支。浇筑前,接缝壁板表面应洒水保持湿润,模内应干净;接缝混凝土强度应符合设计规定,当设计无规定期,应比壁板混凝土强度提高一级;用于接头或拼缝混凝土或砂浆,宜采用微膨胀和迅速水泥,在浇筑过程中应振捣密实并采用必要养护办法。参见教材 P171.
28.排水阀在蒸汽管网中作用涉及( )。
A.排出空气 B.制止蒸汽逸漏 C.调节气流
D.排放凝结水 E.制止水锤
【答案】ABDE本题考查是供热管网附件。疏水阀安装在蒸汽管道末端或低处,重要用于自动排放蒸汽管路重点 凝结水,制止蒸汽逸漏和排除空气等非凝性气体,对保证系统正常工作,防止凝结水对设备腐蚀以及汽水混合物对系统水击等均有重要作用。参见教材 P206.
29.大树移植后,为提高大树成活率,可采用办法有( )。
A．支撑树干 B．平衡株势 C．包裹树干
D．及时施肥 E．合理施用营养液
【答案】ABCE本题考查是栽植工程。不能及时施肥,在第一年不能施肥,次年依照生长状况施农家肥。参见教材 P246。
30.关于钢质压力管道对口错边说法,对的有( )。
A.管道对口时,不容许有错边量 B.管道错边可导致焊接应力
C.管道错边减少了接头疲劳限度 D.跟焊道焊接后,方可矫正
E.为减少错边,应对厚壁件做削薄解决
【答案】BCE本题考查是管道组对质量规定。当壁厚不等时,若薄件厚度不不不大于 10mm,且壁厚差不不大于 3mm,或薄件厚度不不大于 10mm,且厚度差不不大于薄件厚度 30%或超过 5mm 时,应对厚壁侧管进行削薄解决,以防止焊接应力集中,减少接头疲劳强度,其削薄长度应不不大于 3 倍厚度差。根焊道焊接后,不得矫正错边量。参见教材 P362.

二、案例分析(共 5 题,前 3 题各 20 分,后 2 题各 30 分,总计 120 分)
(一)背景资料
某公司承建一项道路改扩建工程,长 3.3km,设计宽度 40m,上下行双幅路;现况里面铣刨后铺表面形成上行机动车道,新建机动车道面层为三层热拌沥青混合料。工程内容还涉及新建雨水、污水、给水、供热、燃气工程。工程采用工程量清单计价:合同规定 4 月 1 日开工,当年竣工。项目部进行了现况调查:工程位于都市繁华老城区,现况路宽 12.5M,人机混行,经常拥堵;两侧密布企事业单位和居然多处位于道路红线内;地下老旧管线多,待拆改移。在现场调查基本上,项目部门分析了工程施工特点及存在风险,对项目施工进行了综合布置。施工前,项目部编制了交通导行方案,经关于管理部门批准后组织实行。为保证沥青便面层外观质量,项目部决定分幅、分段施工沥青底面层和中面层后放行交通,整幅摊铺施工表面层,施工过程中,由拆迁进度滞后,致使表面层施工时间推迟到当年 12 月中旬。项目部对中面层进行了简朴清理后摊铺表面层。施工期间,依照建设单位意见,增长 3 个接顺路口,构造与新建道路相似。路口施工质量验收合格后,项目部以增长工作量作为合同变更调节费用计算根据。
1、【题干】本工程施工布置应考虑哪些特点?2、【题干】简述本工程交通导行整体思路。
3、【题干】道路表面层施工做法有哪些质量隐患?针对隐患应采用哪些防止办法?
4、【题干】接顺路口增长工作量某些应如何计量计价?
【答案与解析】
1、考虑特点为:本工程多专业工程交错、综合施工,旧工程拆迁、新工程同步建设,与都市交通、市民生活互相干扰,工期短或有行政指令,施工用地紧张、用地狭小,施工流动性大等。P298
2、1.施工期间交通导行方案设计是施工组织设计重要构成某些,必要周密考虑各种因素,满足社会交通流量,保证高峰期需求,选用最佳方案并制定有效保护办法。2.交通导行方案要有助于施工组织和管理,保证车辆行人安全顺利通过施工区域,以使施工对人民群论群众、社会经济生活影响降到最低。
3.交通导行应纳入施工现场管理,交通导行应依照不同施工阶段设计交通导行方案。4.交通导行图应与现场平面布置图协调一致。5.采用不同组织方式,保证交通流量、高峰期需要。P308
3、12 月中旬已进入各期施工,也许浮现混合料摊铺,碾压温度过低,导致压实度局限性。中面层顶面简朴清理,也许存在水、冰、雪、霜等,会导致中面层与表面层粘接不紧密。解决办法:必要进行施工时,恰当提高沥青混合料拌合、出厂及施工温度。运送中应覆盖保温,下承表面应干燥、清洁、无冰、雪、霜等,采用“决卸、快铺、快平”和“及时碾压、及时成型”方针。施工沥青底面层和中面层后放行交通,整幅摊铺施工表面层。会导致面层粘结不牢。解决办法:应当在表面层摊铺完毕之后,等到面层自然降温到 50℃如下才干开放交通。
4、合同中已有合用综合单价,按合同中已有综合单价拟定;合同中有类似综合单价,参照类似综合单价拟定;合同中没有合用或类似综合单价,由承包人提出综合单价,经发包人确认后执行。P276
(二)背景资料
某公司中标一座跨河桥梁工程,所跨河道流量较小,水深超过 5m,河道底土质重要为黏土。项目部编制了围堰施工专项方案,监理审批时以为方案中如下内容描述存在
问题:顶标高不得低于施工期间最高水位;钢板桩采用射水下沉法施工;围堰钢板桩从下游到上游合龙。项目部接到监理部发来审核意见后,对方案进行了调节,在围堰施工前,项目部向本地住建局报告,征得批准后开始围堰施工。在项目实行过程中发生了如下事件:
事件一:由于工期紧,电网供电未能及时到位,项目部规定各施工班组自备发电机供电。某施工班组将发电机输出端直接连接到多工程开关箱,将电焊机、水泵和打夯机接入同一种开关箱,以保证工地准时开关。
事件二:围堰施工需要吊车配合,因吊车司机发热就医,施工员暂时安排一名吊车司机代班。由于吊车支腿下面土体下陷,引起吊车侧翻,所幸没有导致人员伤亡项目部紧急调动机械将侧翻吊车扶正,稍作保养后又投入到工作中,没有延误工期。
1、针对围堰施工专项方案中存在问题,给出对的做法。
2、围堰施工前还应征得哪些部门批准?
3、事件一中用电管理有哪些不当之处?阐明理由。
4、汽车司机能操作吊车吗?为什么?
5、事件二中,吊车扶正后能及时投入工作吗?简述理由。
6、事件二中,项目部在设备安全管理方面存在哪些问题?给出对的做法。
【答案与解析】
1.围堰施工方案中围堰顶标高不符合规定,应高于施工期间也许浮现最高水位(涉及浪高)0.5~0.7m;围堰施打顺序为从上游向下游合拢;钢板在在黏土层中不得采用射水下沉。
2、围堰施工前应报河道管理局、海事管理局、水上安全管理单位、航道管理局等单位批准。
3、事件一中发电机输出端不得直接连接到多功能开关箱,用电应实行三级配电,应实行“一机一闸一箱一漏”安全管理。
4、汽车司机不能操作吊车。吊车司机属于特种作业人员,必要经安全培训,通过考试获得相应特种操作证后持证上岗。
5、吊车扶正后不能及时进行工作。应对地基基本经加固并验收合格,并检查设备与否有损坏,对设备进行检查、维修,安全保养后方能进行投入使用。并且分析事故因素,按照安全事故四不放过原则进行解决关于人员。
6.(1)工程项目要严格设备进场验收工作。中小型机械设备由施工员会同专业技术管理人员和使用人员共同验收;检查技术文献涉及各种安全保险装置及限位装置阐明书、维修保养及运送阐明书、产品鉴定及合格证书、安全操作规程等内容,并建立机械设备档案。
(2)项目部应依照现场条件设立相应管理机构,配备设备管理人员,设备出租单位应派驻设备管理人员和维修人员。
(3)设备操作和维护人员必要通过专业技术培训,考试合格且获得相应操作证后,持证上岗。机械设备使用实行定机、定人、定岗位责任“三定”制度。
(4)按照安全操作规程规定作业,任何人不得违章指挥和作业。
(5)施工过程中项目部要定期检查和不定期巡回检查,保证机械设备正常运营。P379
(三)背景资料
A 公司中标长 3km 天然气钢质管道工程,DN300mm,设计压力 0.4MPa,采用明开槽法施工。项目部拟定燃气管道施工程序如下:
沟槽开挖→管道安装、焊接→a→管道吹扫→b 实验→回填土至管顶上方0.5m →c 实验→焊口防腐→敷设 d→土至设计标高。
在项目实行过程中,发生了如下事件:
事件一:A 公司提取中标价 5%作为管理费后把工程报给 B 公司,B 公司组建项目部后以 A 公司名义组织施工。
事件二:沟槽清底时,质量检查人员发现局部有超挖,最深达 15cm,且槽底土体含水量较高。工程施工完毕并达到下列基本条件后,建设单位组织了竣工验收:①施工单位已完毕工程设计和合同商定各项内容;②监理单位出具工程质量评估报告;③设计单位出具工程质量检查报告:④工程质量检查合格,检查记录完整;⑤已按合同商定支付工程款;……。
1、【题干】施工程序中 a、b、c、d 分别是什么?
2、【题干】事件一中,A、B 公司做法违背了法律法规中拿些规定?
3、【题干】根据《城乡燃气输配工程施工及验收规范》CJJ 33-,对事件二中状况应如何补救解决?
4、【题干】根据《房屋建筑和市政基本设施工程竣工验收规定》(建质[]171 号)补充工程竣工验收基本条件中所缺内容。
【答案与解析】
1、a 为焊接质量检查,b 为强度实验,c 为严密性实验、d 为敷设黄色聚乙烯警示带。
2、A 公司提取中标价 5%作为管理费后把工程转包给 B 公司,违背了非法转包规定,法律规定主体核心工程必要由承包商自己完毕,禁止所有转包或肢解后分包。B 公司组建项目部后以 A 公司名义组织施工,违背了以她人名义承揽工程并组织施工规定,并企图掩饰非法转包非法行为。
3、局部超挖,最深达 150mm,可用挖槽原土回填夯实,其压实度不应低于原地基土密实度;槽底地基土壤含水量较大,不适于压实时,应采用换填等有效办法。
4、竣工验收基本条件还应当有:
(1)、有工程使用重要建筑材料、建筑构配件和设备进场报告,以及工程质量检测和功能性实验资料。
(2)、有完整技术档案和施工管理资料。
(3)、有勘察、设计、施工、监理等单位订立质量合格文献。
(4)、有施工单位订立工程保修书。
(5)、建设主管部门及工程质量监督机构责令整治问题所有整治完毕。
(6)、法律、法规规定其她条件。
(四)背景资料
某公司中标污水解决厂升级改造工程,解决规模为 70 万 m3/D。其中涉及中水解决系统。中水解决系统配水井为矩形钢筋混凝土半地下室构造,平面尺寸 17.6×14.4,高 11.8,设计设计水深 9 米;底板、顶板厚度分别为 1.1m,0.25m。施工过程中发生了如下事件:
事件一:配水井基坑边坡坡度 1:0.7(基坑开挖不受地下水影响),采用厚度 6~10cm 细石混凝土护面。配水进顶板现浇施工采用扣件式钢管支架,支架剖面如图 4-1 所示。方案报公司审批时,主管部门以为基坑缺少降、排水设施,顶板支架缺少重要杆件,规定修改补充。
事件二:在基坑开挖时,现场施工员以为土质较好,拟取消细石混凝土护面,被监理工程师发现后制止。
事件三:项目部辨认了现场施工重要危险源,其中配水井施工现场重要易燃易爆物体涉及脱模剂、油漆稀释料．．．。项目部针对危险源编制了应急预案,给出了详细防止办法。
事件四:施工过程中,由于设备安装工期压力,中水管道未进行功能性实验就进行了道路施工(中水管在道路两侧)。试运营时中水管道浮现问题,破开道路对中水管进行修复导致经济损失 180 万元,施工单位为此向建设单位提出费用索赔。
1、图 4-1 中基坑缺少那些降排水设施?顶板支架缺少那些重要杆件?
2、指出图 4-2、图 4-3 中 A、B 名称,简述本工厂采用这种形式螺栓因素?
3、事件二中,监理工程师为什么会制止现场施工人员行为?取消细石混凝土护面应履行什么手续?
4、事件三中,现场易燃易爆物体危险源还应涉及哪些?
5、事件四所导致损失能否索赔?阐明理由。
6、配水井满水实验至少应分几次?分别列出每次充水高度。
【答案与解析】
1、基坑缺少降排水设施有:基坑壁四周防淹墙、截水沟,基坑内集水沟和集水井,抽水泵。缺少杠件有剪刀撑、斜撑、扫地杆。
2、A 为防渗止水片,B 为微膨胀防水砂浆。由于水池池壁高度较高,采用对位螺杆加固方式施工以便快捷,模板加固质量有保证。同步也能满足水池整体性和防渗性规定。
3、(1)施工单位应当严格按照施工方案进行施工,不得擅自更改。同步由于细石砼护面是基坑边坡稳定防护办法,取消后也许会影响边坡稳定。否则,一点边坡塌方,不但地基受到扰动,影响承载力,并且也影响周边地下管线、地面建筑物、交通和人身安全。因此监理工程师要制止施工员取消细石砼护面。
(2)如需取消细砼护面应履行如下手续:施工单位应在施工前讲变取消后做法送报项目经理机构审查项目监理机构审查合格后,由监理工程师签字后报建设单位。所有签字确认后方可组织施工。
4、施工现场易燃易爆危险源还应涉及:木模板、活动板房、电线电缆、氧气瓶、乙炔瓶。
5、不能索赔,由于这是属于施工单位自身因素导致质量问题而引起损失,应有施工单位自己负责承担费用。
6、满水实验分 3 次进行,每次充水高度为设计水深三分之一,即 3 米。但注水速度不适当超过 2 米/天。
(五)背景材料
某公路承建都市都市主干道地下隧道工程,长 520m,为单位双重类型钢筋混泥土构造,采用明抢暗做法施工、隧道基坑深 10m 间隔安全级别为一级,基坑支护与构造设计断面示意图如图 5 所示,围护桩为钻孔灌注桩:截水帷幕为双排水泥土搅拌桩,两道内支撑中间设立柱职称;基坑侧壁与隧道侧墙净距为1m。图 5 基坑支护与主体构造设计断面示意图(单位:cm)
项目部编制了专项施工方案,拟定了基坑施工和主体构造施工方案,对构造施工与拆撑,换撑进行了详细安排。施工过程发生如下事件:
事件一;进场踏勘发既有一条横跨隧道架空高压线无法改移,鉴于水泥土搅拌桩机设备高,距离高压线距离处在危险范畴,导致高压线两侧计 20m 范畴内水泥土骄傲板状无法施工,项目部建议变更此范畴内节水帷幕装设计,建设单位批准设计变更。
事件二:项目部编制专项施工方案,隧道主体构造与拆撑,换撑施工流程为:①底板垫层施工→②→③传力带施工→④→⑤隧道中墙施工→⑥隧道墙和顶板施工→⑦基坑侧壁与隧道侧墙间隙回填→⑧。
事件三:某日上午监理人员在巡视工地时,发现如下问题,规定;及时整治:①在开挖工作面位置,在第二道支撑位暗转状况下,已开挖至基坑底部; ②为以便挖土作业,挖掘机司机擅自拆除支撑立柱个别水平连系梁,当天下午,项目部街道基坑监测单位关于围护构造变形超过容许值得报警;③已开挖至基地基坑侧壁局部位置浮现漏水,水中夹带少量泥沙。
1、补充本工程应提交专家论证方案。专项方案重要涉及内容?
2、事件一中项目部拟变更截水帷幕形式是什么?阐明理由。
3、指出项目部办理设计变更环节。
4、补充隧道主体构造与拆撑、换撑工艺流程:
5、补充本基坑监测项目?
6、针对事件三存在问题,项目部应采用什么办法?
【答案与解析】1、需要专家论证专项方案有:①暗挖施工方案;②深基坑开挖方案;③大体积混凝土浇筑方案;④预应力张拉方案;⑤吊装运送方案;⑥交通导行方案;⑦基坑降水方案;⑧高压线环境施工安全方案;⑨基坑支持与监测方案等;
专项方案重要应涉及如下内容。(一)工程概述(二)编制根据(三)施工筹划(四)施工工艺(五)施工安全保证办法(六)劳动力组织(七)计算书及有关图纸、图示。
2、可替代形式为:地下持续墙。
理由:①地下持续墙强度大,变位小,隔水性好,可满足设计构造规定;②地连墙可分段分结施工,可避开高压线影响范畴;③地连墙虽然造价比双排桩高,但设计变更更恰当话可兼作主体构造侧墙,总造价未必增长;④核心点:基坑侧壁与隧道侧墙净距离为 1m,正好基坑侧壁可兼做隧道侧墙。
3、答:①组织有关人员做可行性调查;②向监理和建设单位提交变更报告;③经原设计单位设计批准;④由监理下达变更告知;⑤项目依照变更调节施工方案,必要时组织专家论证;⑥变更执行。
4、答:②底板施工④防水层施工⑧拆除支撑、恢复路面;
隧道主体构造与拆撑、换撑施工流程为:⑴底板垫层施工→⑵→⑶传力带施工→⑷→⑸隧道中墙施工→⑹隧道侧墙和顶板施工→⑺基坑侧壁与隧道侧墙间隙回填→⑻。
5、答:补充:地下持续墙顶部、深部水平位移,周边建筑物、地下管线变形,坑边地面沉降,支撑轴力,地下持续墙内力,支撑立柱沉降,地下水位。P390
6、答:(1)开挖面第二道支撑未安装开挖究竟部做法,项目部应采用办法:应严格按施工组织设计顺序和环节开挖支撑。(2)擅自拆除连系梁导致基坑监测变形超过容许值报警,项目部应采用办法:①及时改正挖掘四级错误做法②应分析因素,必要时重侧数据③拟定异常状况后,应按照有关规定及时告知建设单位和施工单位等有关单位④启动应急预案,调动人员和设备,并加密监测。(3)基坑侧壁漏水中带有少量泥沙,项目部应采用办法:
①如果渗漏不严重可采用坡顶卸载、增长支撑等普通性解决;
②如果导致大量水体流失可在缺陷处插入引流管,用双快水泥封堵;
③如果坍塌或失稳征兆明显时,必要采用回填土、砂或灌水等办法,人员及早撤离现场。
