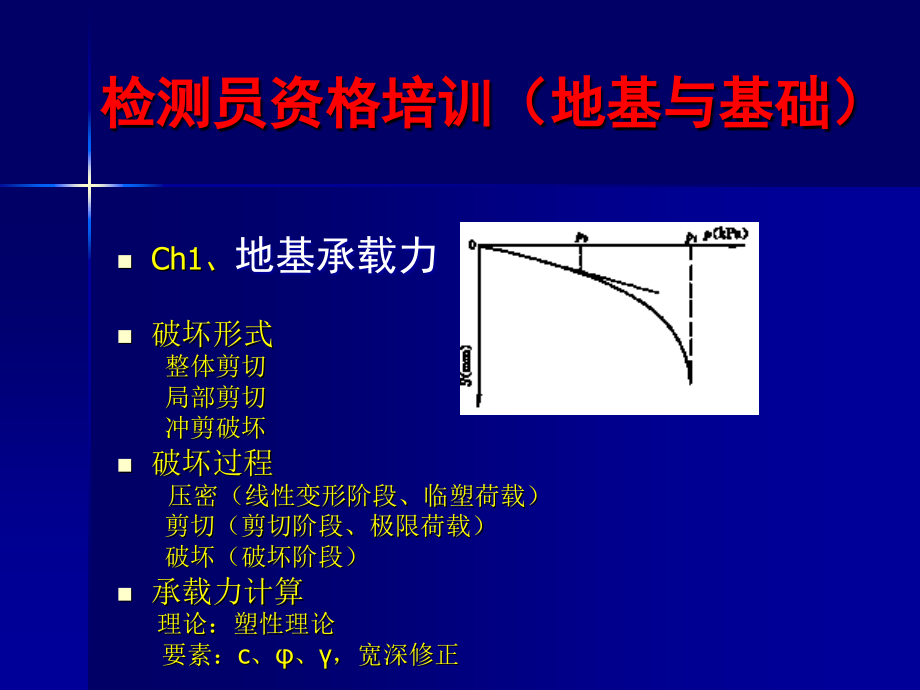

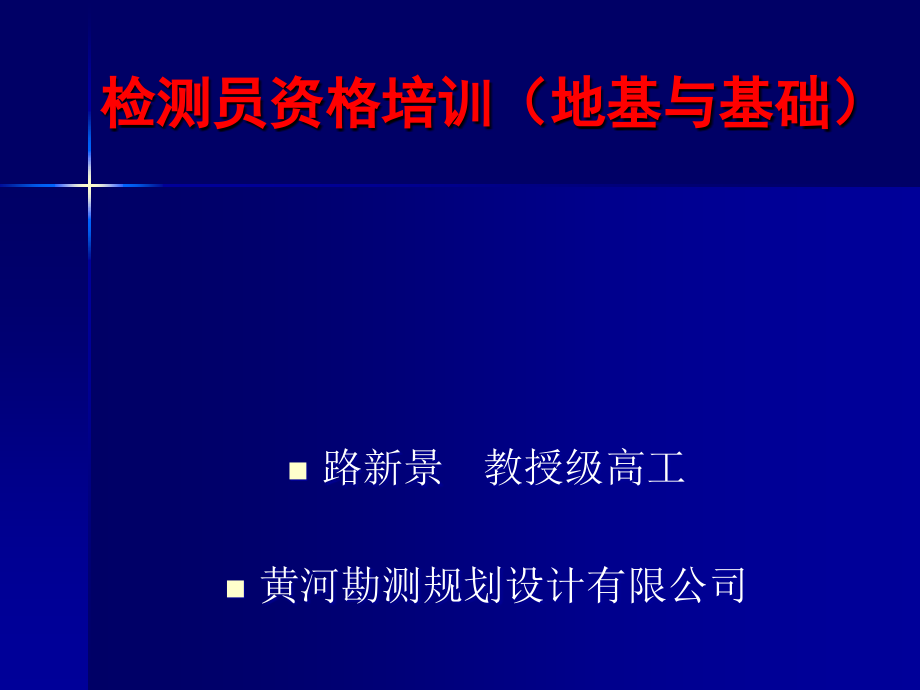

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,检测员资格培训（地基与基础）,路新景 教授级高工,黄河勘测规划设计有限公司,检测员资格培训（地基与基础）,Ch1,、,地基承载力,破坏形式,整体剪切,局部剪切,冲剪破坏,破坏过程,压密（线性变形阶段、临塑荷载）,剪切（剪切阶段、极限荷载）,破坏（破坏阶段）,承载力计算,理论：塑性理论,要素：,c,、,、,，宽深修正,检测员资格培训（地基与基础）,实际工程应用,：,查表法（抗剪强度、孔隙比）,标准贯入法,静力触探法,静载试验法,检测员资格培训（地基与基础）,最主要的承载力确定方法：平板载荷试验,应用条件：任何地基土（相对均匀）,用途：可获取地基承载力、弹、变模、黄土湿陷指标等,代表承压板下两倍深度范围土的压缩性质,检测员资格培训（地基与基础）,最主要的承载力确定试验方法：平板载荷试验,试验设备,加载系统：,反力系统：,量测系统,：,设备安装,试验步骤,试验终止条件,资料整理：,p-s,曲线，,s-lgt,曲线,检测员资格培训（地基与基础）,典型试验安装图,检测员资格培训（地基与基础）,载荷试验终止条件（下列任一种情形的出现皆可）；,a.,承压板周围的土明显出现环状张裂隙或土明显隆起；,b.,在某级荷载下，,24,小时内沉降速率不能达到稳定标准；,c.,总沉降量与承压板直径或宽度比值（,S/d,）,0,06,；,d.,沉降量急剧增大，,P-S,曲线出现陡降段。满足以上任一种情形时，其对应的前一级荷载定为极限荷载,e.,最大加载量已达两倍设计荷载,检测员资格培训（地基与基础）,注意事项,：,试坑尺寸,承压板尺寸,量测器具及安装,检测员资格培训（地基与基础）,思考题：,1,、什么是承载力？,2,、地基的破坏形式和破坏过程一般是怎样的？,3,、承载力的获取主要有哪些方法？,4,、承载力计算的基本理论是什么？,5,、静载试验代表了什么？,6,、简述静载试验三大系统。,检测员资格培训（地基与基础）,Ch2,、地基原位试验,定义：地基土原始位置上的测试,应用：确定或获取参数,几何参数：静探或贯入试验,物理参数：贯入试验或取样,应力参数：旁压,强度参数：十字板,变形（模量）参数：载荷，旁压，波速,渗透参数：渗透试验,检测员资格培训（地基与基础）,主要用途：,1,、确定承载力和沉降计算参数,2,、用于计算（估算）桩基承载力,3,、用于少粘性土和无粘性土的液化评价,4,、用于地基加固效果检测和评价,5,、用于边坡稳定分析,6,、用于渗漏量的估算,检测员资格培训（地基与基础）,与室内试验的比较：,优点：可连续、少扰动、代表性好、效率 高、点位选择容易,缺点：边界事前控制困难、与室内试验比对困难、理论不完善、试验条件控制困难,检测员资格培训（地基与基础）,主要试验：,1,、,原位密度试验：,环刀法、灌沙法、灌水法、核子射线法,适用条件：土的颗粒、原位无损,环刀,密度试验,适用：细粒土,步骤,计算,密度,含水率,w,干密度,d,灌砂法,密度试验,适用：粗粒土,量砂：粒径，干燥清洁标准砂,k,。,密度率定,灌水法,密度试验,适用：粗粒土,薄膜：,0.1mm,套环：地平校正,核子密度试验,注意：仪器要预热、样品尺寸不要太小,需具放射性专门从业资格人员操作,检测员资格培训（地基与基础）,2,、原位渗透试验：,单环注水法、双环注水法、渗压计法,适用条件：无粘性土、粘性土、一定深度下,检测员资格培训（地基与基础）,2,、原位渗透试验：,单环,双环,计算：流量（渗水量,/,时间）,/,渗水,面积,检测员资格培训（地基与基础）,3,、冻胀量试验：,埋设、长期观测,检测员资格培训（地基与基础）,4,、融化压缩试验：,人为加压、加载,计算融沉系数、融化压缩系数,检测员资格培训（地基与基础）,5,、原位土体剪切试验：,直剪试验,水平推剪试验（较准确、特别适合土质边坡稳定分析）,检测员资格培训（地基与基础）,直,剪,目的：土体,c,、,注意：精度要求高时进行摩擦校正,检测员资格培训（地基与基础）,6,、十字板剪切试验：,主要采用钻孔中扭剪试验,适用于软土,十字板剪切试验,1,、试验操作,钻孔下套管清孔，换轴杆，安装扭力测量设备，加扭力每,10s 1,度，读峰值或稳定值，顺时针转动,3-6,圈，读数,2,、理论计算和数据整理,计算公式：,C,U,、,C,U,影响因素,：旋转速度，土层各向异性及成层性，渐进破坏效应，土层扰动,应用,：饱和粘土灵敏度，滑动面，强度变化规律，应力历史。,十字板剪切试验,检测员资格培训（地基与基础）,7,、静力触探试验,1,、原理,2,、校准,3,、资料修正、整理,修正：温漂归零、深度、孔压,整理：贯入阻力深度曲线,4,、应用,土层划分，地基加固效果，承载力估算，液化评价等,5,、注意点：与已有孔,20,倍以上孔径距离，扰动区数据舍弃，非均值影响问题,检测员资格培训（地基与基础）,8,、圆锥动力触探试验与,标准贯入试验,1,、原理,2,、试验方法,钻孔、锤击、贯入量与锤击数,3,、影响因素,杆长校正，侧壁影响校正，地下水位,4,、资料整理,整理：贯入击数统计表 、贯入击数深度曲线,5,、应用,土层密实度，填土压实质量，地基承载力，变模，桩承载力，液化判别,检测员资格培训（地基与基础）,9,、,旁压试验：,1,、原理,横向载荷试验,2,、资料整理,整理：,p-V,标准旁压曲线，三阶段,3,、预钻式的试验方法,钻孔的扰动、孔径，成孔，加荷等级，,稳定时间，放旁压器，加压，排水提出旁压器,5,、应用,地基承载力，变模和压模，沉降计算（抗剪强度、侧向基床系数,检测员资格培训（地基与基础）,10,、,波速试验与压水试验：,1,、单孔、跨孔、面波法,应用：场地土类型划分、场地类别划分、覆盖层厚度认识、判别液化、其他参数的类比,2,、,压水、注水、,抽水、高压压水试验,应用：确定岩（土）体渗透系数,检测员资格培训（地基与基础）,ch3,地基处理质量检测,不良地基问题,强度、稳定（承载力）,变形,渗透,震陷、液化,不良地基土类：软土、冲填土、杂填土、其他高压缩性土,检测员资格培训（地基与基础）,常用处理方法,1,、碾压与夯实,减小空隙，提高密度,进而提高强度，减小变形，增加抗渗,方法：机械碾、振动、振动碾,锤夯、强夯,强夯技术参数：,单位（单点）夯击能、夯点布置、夯击遍数,夯击试验：夯坑体积与隆起体积,影响深度：,收锤标准：,质量检测：,检测员资格培训（地基与基础）,常用处理方法,2,、,换土垫层,原理,硬土替换软土,设计,下卧层承载力要求：应力扩散（角）,沉降要求：,检测,检测员资格培训（地基与基础）,常用处理方法,3,、,排水固结,压载、降水、抽真空、排水板,排水通道,检测员资格培训（地基与基础）,常用处理方法,4,、,挤密桩,挤密作用、置换作用：,设计：布置,检测员资格培训（地基与基础）,常用处理方法,5,、,振冲密实与振冲置换,振冲密实：适用砂性土，填料与不填料，主要作用是振密,振冲置换：填料，主要作用是振密,施工质量控制：三要素 密实电流、留振时间、填料量,质量检测,检测员资格培训（地基与基础）,常用处理方法,6,、,高压旋喷,注浆：旋喷、摆喷、定喷，形成水泥石,检测员资格培训（地基与基础）,常用处理方法,7,、,水泥搅拌,形成水泥土桩,桩土复合地基,质量检测：复合地基载荷试验、取芯、标贯、小应变,检测员资格培训（地基与基础）,复合地基载荷试验,承压板：,试验终止条件,承载力确定,要点：代表复合地基的面积,资料：通过单桩承载力和桩间土承载力测试（标贯法）也可计算复合地基承载力,检测员资格培训（地基与基础）,Ch4,、基桩检测,一、桩基的基本知识,1.,桩的分类,1),按成桩方法对土层的影响,挤土桩、部分挤土桩、非挤土桩,2),按桩材,木桩、混凝土桩、钢桩、组合桩,3),按桩的功能,a),抗轴向压的桩（摩擦桩、端承桩、端承摩擦桩）；,b),抗侧压桩；,c),抗拔桩,4),按成桩方法,a),打入桩；,b),就地灌注（沉管灌注桩、钻孔灌注桩、人工挖孔灌注桩）；,c),静压桩；,d),螺旋桩,检测员资格培训（地基与基础）,Ch4,、基桩检测,竖向承载桩的承载机理,侧阻、端阻（端承）,P-s,曲线,抗拔桩,水平承载桩,检测员资格培训（地基与基础）,Ch4,、基桩检测,2,、基桩检测,静载试验,动载试验（动测）,取芯,检测数量,p130,原则、数量,检测员资格培训（地基与基础）,Ch4,、基桩检测,3,、动测理论,桩：一维弹性杆波动理论,动测：波动方程离散求解,低应变法主要判定桩身完整性,高应变法主要确定单桩承载力，是静载试验的补充,均为半直接法,检测员资格培训（地基与基础）,Ch4,、基桩检测,4,、,桩身完整性检测,低应变法：,桩头处理、仪器安装（实心桩与空心桩）,波速确定：均速处理,桩身完整性,4,类,高应变法：桩身完整性系数,声波投射法：预埋管、扫描法（平测、斜测、扇形测）,检测员资格培训（地基与基础）,Ch4,、基桩检测,5,、,钻芯法,取样,试验（参考混凝土试验）与评判）,RQD,钻芯取样,取芯法检测混凝土的质量具有直观、可靠、精度高和应用广的优点，但它也有一定的局限,(1),取芯时对结构造成局部损伤，因而对于取芯位置的选择及取芯数量等均受到一定限制，而且它所代表的区域也是有限的；,(2),取芯机及芯样加工配套机具与非破损测试仪器相比，显得笨重，移动不够方便，测试成本也较高；,(3),取芯后的孔洞需要修补，尤其在钻断钢筋时大大增加了修补工作的困难。,检测员资格培训（地基与基础）,6,、单桩承载力试验,静载试验,加载方式,锚桩,压重,锚桩,+,压重,检测员资格培训（地基与基础）,6,、单桩承载力试验,准备,桩头处理、加载分级,单桩承载力试验,试验方法,1,快速维持荷载法或慢速维持荷载法,2,加、卸载：等量分级，分级荷载为最大荷载,1/10-1/12,，第一级为,2,倍分级荷载；卸载为,2,倍分级荷载,3,快速法加载，每级荷载维持,60min,，特殊情况,30min,4,慢速法加载，,60min,内沉降,0.1mm,达到稳定,5,加载测读时间：,0,、,5,、,10,、,15,、,30min,，之后每隔,30min,；卸载：快速法每隔,5min,，慢速法,0,、,15,、,30,、,60min,。卸载至零时测读一次，维持时间结束时再测读一次,单桩承载力试验,终止加载条件,1),桩顶总沉降量超过,40mm,，且在某级荷载下，桩沉降量为前一级荷载下的,5,倍或,Q-s,曲线出现可判定极限承载力的陡降段；,2),慢速法在某级荷载下，,24h,未达到稳定；,3),加载达到试桩设备的承载能力；,4),桩顶偏离轴线过大，危及试验安全；,5),检验性试验的加载量达到设计要求。,单桩承载力试验,极限承载力确定,检测员资格培训（地基与基础）,Ch5,、防渗墙质量检测,物探法,钻芯法,围井法,注水法,压水法,工程运用测压管法,检测员资格培训（地基与基础）,Ch6,、,锚杆（索）检测,1,、,拉拔试验：,试验分类：基本试验、验证试验、适应性试验、验收试验、蠕变试验,测力计检定,循环加载,数量（基本试验与验收试验）,最大荷载,检测员资格培训（地基与基础）,Ch6,、,锚杆（索）检测,2,、锚杆无损检测,检测数量：一般,10%,，也可根据工程重要程度约定,物探法：率定,结果：锚杆长度、缺陷位置、全杆密实度,质量分级：四级,
