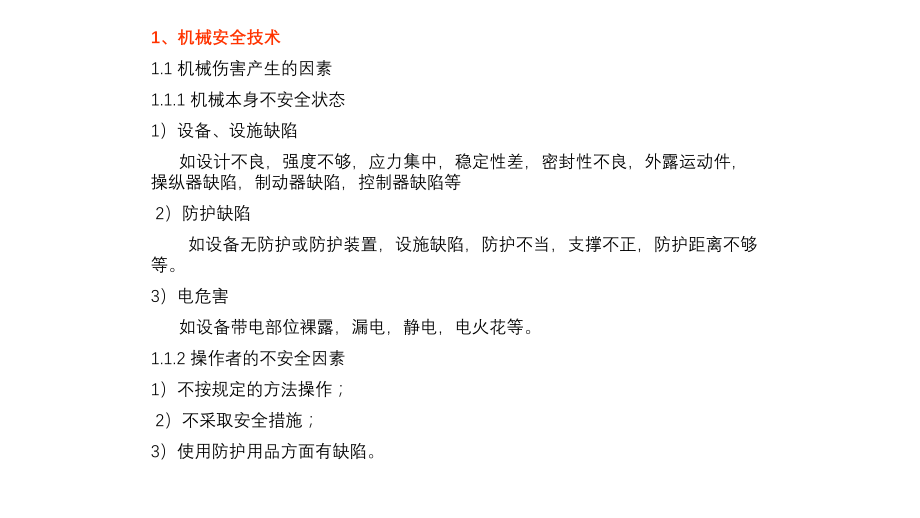

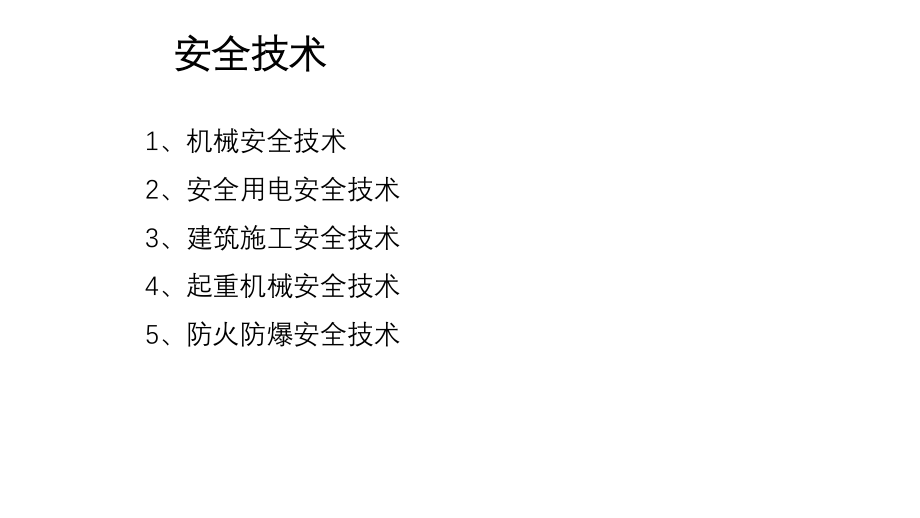

单击此处编辑母版标题样式,编辑母版文本样式,第二级,第三级,第四级,第五级,2024/10/3,#,安,全技术,1,、机械安全技术,2,、安全用电安全技术,3,、建筑施工安全技术,4,、起重机械安全技术,5,、防火防爆安全技术,1,、机械安全技术,1.1,机械伤害产生的因素,1.1.1,机械本身不安全状态,1,）设备、设施缺陷,如设计不良，强度不够，应力集中，稳定性差，密封性不良，外露运动件，操纵器缺陷，制动器缺陷，控制器缺陷等,2,）防护缺陷,如设备无防护或防护装置，设施缺陷，防护不当，支撑不正，防护距离不够等。,3,）电危害,如设备带电部位裸露，漏电，静电，电火花等。,1.1.2,操作者的不安全因素,1,）不按规定的方法操作；,2,）不采取安全措施；,3,）使用防护用品方面有缺陷。,1.2,机械设备安全的基本条件,本质安全化：提高机械设备可靠程度，弥补人在精神不集中，发生误操作等情况下，确保人和机械设备的安全。,机械设备“本质安全化”基本安全技术：,1,）机械外观的安全；,2,）加工过程容易产生的机械缺陷的防止；,3,）驱动部分与加工地点的安全设施；,4,）机器运转的安全。,*人机操纵的安全；,*,采用紧急停车装置保证安全；,*,采用连锁装置保证安全；,*,安全报警系统；,*,采用自动停车装置保证安全；,*,采用自动控制机构保证机器安全；,*,经常维护设备，确保安全无误。,1.3,通用机械的安全装置,1,）安全装置的类型,*防护装置：如防护罩、防护网、围栏、档板等起隔离作用；,*保险装置：如安全阀、自动跳闸、卷扬限制器、保险丝等起到自动消除机械设备发生事故或损坏引起人身伤害。,*信号装置：如颜色信号、音响信号和指示信号三类，用于警告工人预防危险的装置。,2,）机械设备内的安全装置,见,94,页表,6-1,所示。,2,、安全用电安全技术,2.1,电气安全要素,2.1.1,电气事故种类,*触电事故：电流对人体的伤害。两种形式：电击和电伤。,*雷击事故：雷电是一种自然放电现象。,（主要防护措施：装设避雷针、避雷线等。）,*静电事故：静电可引起火灾和爆炸。（接地是消除导体上静电的有效方法。）,*电磁辐射危害,*电气装置故障及事故,2.1.2,电流对人体的作用,电流对人体损伤的程序与电流的大小、电流持续时间、电流种类、电流途径、人体的健康状况等因素有关。,2.2,触电事故预防技术,2.2.1,直接接触电击预防技术,*绝缘,*屏蔽,*间距,*安全电压,2.2.2,间接接触电击预防技术,*自动断开电源,*加强绝缘,*不导电环境,*等电位环境,*电气隔离,最小安全操作距离,4 6 8 10 15,输电线路电压,1kv,以下,120kv 35110kv 154kv 220kv,表：架空输电线路下作业的安全操作距离,2.3,施工现场临时用电管理,施工现场临时用电应执行建设部：,JGJ46-2005,施工现场临时用电安全技术规范,1,）临时用电施工组织设计,临时用电设备在,5,台及,5,台以上或设备总容量在,50kw,及,50kw,以上者，应编制临时用电施工组织设计。,临时用电施工组织设计主要内容：*现场勘探；*确定电源进线和变电所、配电室、总配电箱、分配电箱等装置位置及线路走向；*负荷计算；*选择变压器容量、导线截面和电器的类型、规格；*绘制电气平面图和接线系统图；*制订安全用电技术措施和电气防火措施。,2,）临时用电技术档案资料,*临时用电施工组织设计全部资料；,*临时用电工程施工技术交底资料；,*临时用电工程检查验收表及有关记录资料；,*电气设备的试、检验凭单和调试记录；,*接地电阻测定记录；,*定期检查表；,*隐患整改记录及复查表；,*电工值日、维修工作记录。,2.4,施工现场临时用电保护系统,根据建设部规定，在施工现场专用的中性点直接地的电力线路中必须采用,TN-S,接零保护系统。,TN,系统：,在变压器或发电机中性点直接接地的,380/220V,三相四线低压电网中，将正常运行时不带电的用电设备的金属外壳经公共的保护线与电源的中性点直接电气连接。即：过去称三相四线制供电系统中的保护接零。,当电气设备发生单相碰壳时，故障电流经设备的金属外壳形成相线对保护线的单相短路。这将产生较大的短路电流，令线路上的保护装置立即动作，将故障部分迅速切除，从而保证人身安全和其他设备或线路的正常运行。,TN,系统的电源中性点直接接地，并有中性线引出。按其保护线形式，,TN,系统又分为：,TN-C,系统、,TN-S,系统和,TN-C-S,系统等三种。,TN-C,系统,(,三相四线制,),，该系统的中性线,(N),和保护线,(PE),是合一的，该线又称为保护中性线,(PEN),线。它的优点是节省了一条导线，但在三相负载不平衡或保护中性线断开时会使所有用电设备的金属外壳都带上危险电压。在一般情况下，如保护装置和导线截面选择适当，,TN-C,系统是能够满足要求的。,TN-S,系统,(,三相五线制,),，该系统的,N,线和,PE,线是分开的。它的优点是,PE,线在正常情况下没有电流通过，因此不会对接在,PE,线上的其他设备产生电磁干扰。此外，由于,N,线与,PE,线分开，,N,线断开也不会影响,PE,线的保护作用。,TN-C-S,系统,(,三相四线与三相五线混合系统,),，系统中有一部分中性线和保护是合一的；而且一部分是分开的。它兼有,TN-C,系统和,TN-S,系统的特点，常用于配电系统末端环境较差或有对电磁抗干扰要求较严的场所。,在,TN-C,、,TN-S,和,TN-S-C,系统中，为确保,PE,线或,PEN,线安全可靠，除在电源中性点进行工作接地外，对,PE,线和,PEN,线还必须进行必要的重复接地。,PE,线,PEN,线上不允许装设熔断器和开关。,在同一供电系统中，不能同时采用,TT,系统和,TN,系统保护。,施工现场使用临时用电保护系统的基本要求：,*,必须使用五芯电缆，不准使用四芯电缆外加一根导线替代五芯电缆；,*,专用零线（,PE,）应使用绿,/,黄双色标的多铜丝芯的线；,*,专用零线（,PE,）不能与工作零线混用；,*,专用零线（,PE,）不准装闸刀等开头、漏电保护器、熔丝。,2.3,三级配电两级保护,1,）三级配电,*总配电箱下设分配电箱；,*分配电箱下设开关箱（间距不大于,30m,）；,*开关箱下为用电设备（间距不大于,3m,）。,2,）两级保护,*总配电箱设第一级漏电保护；,*在开关配中都必须装设漏电保护器（其漏电保护器其额定漏电动作电流应不大于,30mA,，额定漏电动作时间应小于,0.1S,；使用于潮湿和有腐蚀介质场所的漏电保护器其额定漏电动作电流应不大于,15mA,，额定漏电动作时间应小于,0.1S,。,3,）所有用电设备应设：一机一箱一闸一漏。严禁用同一开关电器直接控制二台或二台以上的用电设备。,3,、建筑施工安全技术,3.1,建筑施工事故特点：,建筑施工流动分散，暂设工程多，安全条件差；建筑设备、施工人员随工程进展和建筑高度的上升而流动，作业条件不断变换，不安全因素随时出现；施工现场需要多工种、多单位协调配合，在不限空间内立体交叉作业，衔接配合不当就会造成伤害；建筑施工露天作业多、高处作业量大，增加了危险因素，同时露天作业受夏、冬、雨等不同气候条件的影响和伤害等；建筑施工机械化程度低，手工劳动多，劳动强度大，也容易发生伤害。由于建筑施工不安全因素多，安全管理难度大，因而建筑施工发生伤亡事故也较多，是仅次于煤矿的事故多发行业。,在建筑施工事故中，以,高处坠落、物体打击、触电、坍塌、机械伤害和起重伤害,等事故居于前列。,3.2,建筑施工安全技术范围：,1,）高处作业（,JGJ80-91,建筑施工高处作业安全技术规范,）,2,）脚手架（,JGJ130-2001,建筑施工扣件式钢管脚手架安全技术规范,）,3,）基坑支护与模板工程（,JGJ120-99,建筑基坑支护技术规程,）,4,）安全用电（,JGJ46-2005,施工现场临时用电安全技术规范,）,5,）起重吊装,6,）物料提升机与外用电梯（,JGJ88-92,龙门架及井架物料提升机安全技术规范,）,7,）塔吊、施工机具（,GB5144-85,建筑塔式起重机安全规程,JGJ33-2001,建筑机械使用安全技术规程,）,3.3,建筑施工安全技术管理,1,）编制安全专项方案,*,危险性较大工程,安全专项编制及专家论证审查办法,*,对于脚手架工程、土方开挖工程、基坑支护、模板工程、起重吊装工程、拆除、爆破工程、容器设备内作业等危险性较大的工程，必须编制安全专项施工方案。*建筑施工企业专业工程技术人员编制的安全专项施工方案，由施工企业技术部门的专业技术人员及监理单位专业监理工程师进行审核，审核合格，由,施工企业技术负责人,、监理单位总监理工程师签字。,2,）安全技术措施交底,*工程开工前，应随同施工组织设计或施工方案，向全体操作人员进行详细的安全技术措施交底。*接受交底的人应签字。,3.4,施工现场安全管理的一般要求,*熟悉,JGJ59-99,建筑施工安全检查标准,JGJ59-99J,是,强制性标准,，于,1999,年实施。标准采用了安全系统工程原理，结合建筑施工中伤亡事故规律，依据国家有关法律法规、标准和规程而编制，适用于建筑施工企业及其主管部门对建筑施工安全工作的检查和评价。标准分为安全管理、文明施工、脚手架、基坑支护与模板工程、,“,三宝,”,及,“,四口,”,防护、施工用电、物料提升机与外用电梯、塔吊、起重吊装和施工机具等十个分项一百五十八个子项。建筑施工安全检查的总评分为优良、合格和不合格三个等级。标准的每个分项的评分均采用百分制。满分为,100,分。凡是有保证项目的分项，其保证项目满分为,60,分，其余项目满分为,40,分。为保证施工安全，当保证项目中有一个子项不得分或保证项目小计不足,40,分时，此分项评分表不得分。,汇总表也采用百分制，但各个分项在汇总表中所占的满分值不同。文明施工占,20,分、起重吊装和施工机具各占,5,分，其余分项各占,10,分。,*,施工现场入口处，设置,“,五图一牌,”,：工程概况牌、管理人员名单及监督电话牌、施工现场安全纪律牌、文明施工牌、消防保卫牌和承建项目施工总平面图。*道路畅通、材料堆放整齐、污水排放符合要求、及时清理作业现场。*危险场所按规定设置安全标牌。*多层作业时，应事先在层间设有专用防护棚或其它隔离措施，否则工人不得在同一垂直线的下方作业。*施工现场设有减速的交通标志，危险场所悬挂,“,危险,”,或,“,禁止通行,”,的明显标志，夜间应设红灯警示。*油料和其他有害物质，应存放在通风良好的库房内，设置,“,严禁烟火,”,或,“,有毒,”,的警告标志。*在夜间作业或自然光线不足的场所，应设置足够的照明设备。,3.5,预防高处坠落事故的主要措施,1,）,“,三宝,”,防护措施：安全帽、安全带、安全网。,*进入施工现场必须正确戴好安全帽，系好帽带。*凡在坠落高度基准面,2,米以上（含,2,米）的悬空高处作业，必须系好安全带。*凡无外架施工的工程，应在,4,米高处设一道固定的安全网，同时再设一道随施工高度提升的安全网。,2,）,“,四口,”,防护措施：,楼梯口、电梯口、接料平台、预留洞口,。,*设围栏或盖板、架网防护。*正在施工的建筑物所有出入口，必须搭设防护棚。,3,）,“,五临边,”,防护措施：在施工过程中，尚未安装栏杆的周边、无外架防护的屋面周边、框架工程楼层周边、跑道（斜道、马道）两侧边、卸料台的外侧边等，必须设置双层围栏或张设安全网。,护品必须具有“三证”，即生产许可证、产品合格证和安全鉴定证。,3.5,预防高处坠落事故的主要措施,4,）脚手架：把好十道关口。即：材质、尺寸、铺板、护栏、连墙件、承重、上下、雷电、挑梁、检验。,5,）屋面天棚防护措施：在天棚和轻型屋面上操作行走时，必须在其上面搭设垫板或在下方满张安全平网。,6,）施工楼面周边防护措施：建筑楼面周边应设防护栏或生命线。,7,）梯子防护措施：梯子要结实，踏步为,3040,厘米，靠放要稳固，与地面夹角为,6070,度，底脚应有防滑措施，要有专人扶梯。,4,、特种设备安全技术,特种设备安全监察条例,4.1,起重机械安全技术,4.4.1,起重机安全正常工作的条件,*金属结构和机械零部件应具有足够的强度、刚性和抗屈曲能力。,*整机必须具有必要的抗倾覆稳定性。,*原动机具有满足作业性能要求的功率，制动装置提供必需的制动力矩。,4.4.2,起重机安全装置,*上升极限位置限制器。,*运行极限位置限制器,*变幅限位器。,*力矩限制器。,*起重量限制器。,*防后倾装置。,*钩头保险。,*绳筒保险。,4.4.3,起重机械安全技术管理,1,）安装与修理：必须取得省质量技术监督局资质认可。,2,）使用与管理：,*必须购买有安全技术监督检验合格证书的产品，并要到所在地市级质量技术监督局登记注册。,*起重机械须经市质量技术监督局检验合格。,*起重机械操作人员需持,特种作业人员操作证,。,*建立安全管理规章制度。,*建立起重机械安全技术档案。,*起重机械使用单位必须每两年向所在的质量技术监督局申请在用起重机械的安全技术检验。,4.4.4,厂内机动车辆安全技术管理（见,118,页）,5,、防火防爆安全技术,5.1,定义、条件和过程,燃烧的定义：物质与氧化剂之间的放热反应，它通常会同时释放出火焰或可见光。,火灾的定义：在时间或空间上失去控制的燃烧所造成的灾害。,燃烧和火灾发生的必要条件：,同时具备,氧化剂（助燃物）、可燃物、点火源,，即火的三要素。为三个要素中缺少任何一个，燃烧都不能发生和维持。（在火灾防治中，如果能够阻断火的三要素中的任何一个要素就可以扑灭火灾。）,火灾的发展规律：分为初起期、发展期、最盛期、减弱期和熄灭期。,爆炸的发展过程：爆炸性混合物的形成、连锁反应过程的发展、完成爆炸反应。（燃烧的三要素也是发生化学爆炸的必要条件）,5.2,防火防爆的原则,5.2.1,防火的基本原则：,1,）严格控制火源,2,）加强监察酝酿期的征兆，发现异常，及时采取措施，使燃烧终止。,3,）采用耐火建筑和阻火设备设施。,4,）配备适用有效的灭火器材，组织训练专业和义务消防队伍。,5,）阻止第一过程的,5.2.2,防爆的基本原则,1,）防止爆炸性混合物的形成和严格控制火源。,2,）爆炸一开始就及时泄压和切断爆炸的传播途径。,3,）减弱爆炸压力和冲击波对人员的伤害和对设备、建筑物的损坏。,5.3,防火防爆的组织管理,1,）严格执行防火防爆的法律法规和标准；,2,）“三同时”审查和验收；,3,）建立健全防火防爆安全管理制度和安全生产岗位责任制；,4,）危险场所设置危险标志牌，并进行严格管理；,5,）加强组织机构，配备专职安全管理人员，掌握本行业防火防爆安全技术知识；,6,）按规定配备专用有效的消防器材和设施，并制定详细的灭火预案。,7,）加强对全体职工的防火防爆专业安全知识培训和教育。,5.4,安全技术措施,5.4.1,消除火源,1,）控制明火；,2,）磨擦和撞击；,3,）电气火花；,4,）静电火花；,5,）雷击火花。,5.4.2,控制易燃物、助燃物,1,）在工艺过程中不用或少用易燃易爆物质；,2,）加强设备的密封，以防止泄漏出可燃物质；,3,）注意通风排气，降低可燃气体浓度，使之达不到爆炸极限,4,）利用惰性介质保护。,5.4.3,工艺参数的安全控制：如控制温度、压力、物料配比。,5.4.4,自动控制与安全保险装置,5.4.5,限制火灾爆炸蔓延扩散的措施,
