《机产品零部件测绘与造型》教学情景3.ppt

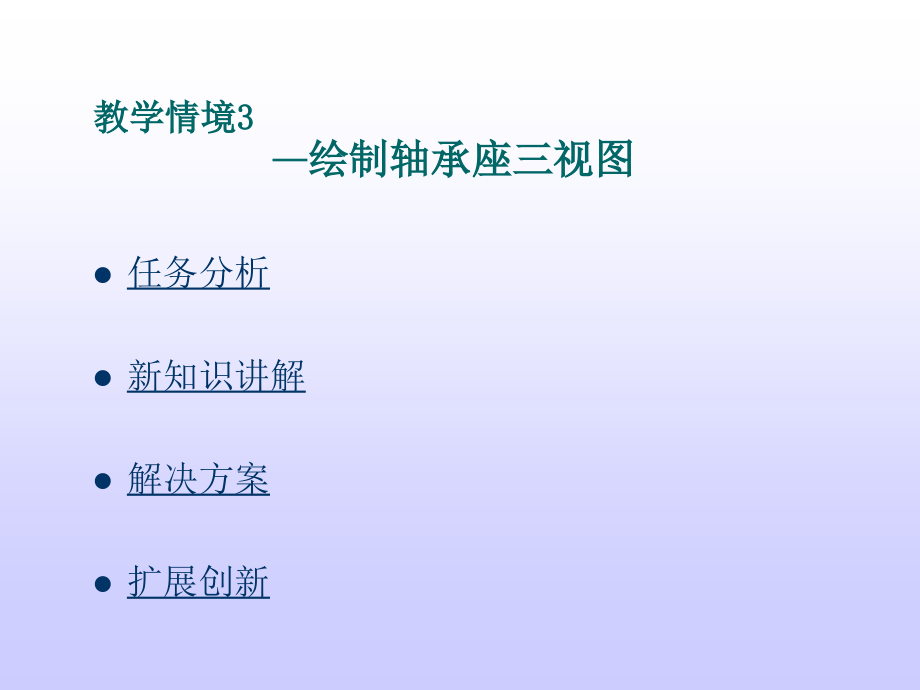

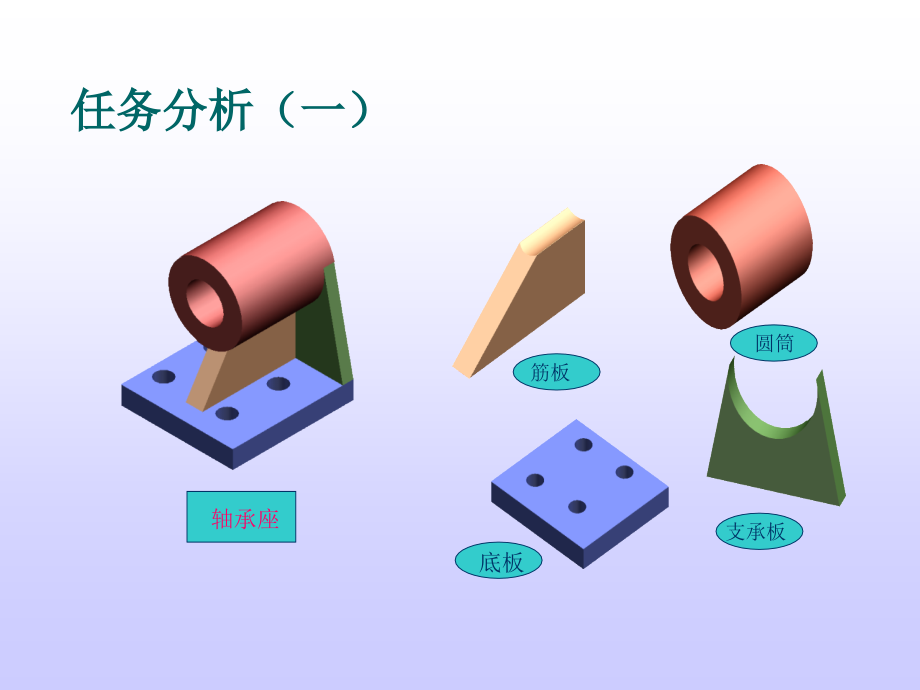

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,教学情境3,绘制轴承座三视图,任务分析,新知识讲解,解决方案,扩展创新,任务分析（一）,轴承座,筋板,圆筒,底板,支承板,任务分析（二）,针对轴承座的结构，设想把它分解成底板、支承板、筋板和圆筒四部分。这四部分之间的组合方式是叠加。其底板与两肋板相交接触，支承板与圆筒相切接触，筋板与圆筒相交接触。,新知识讲解,组合体的组合形式,组合体的表面连接关系,组合体三视图的画法,组合体的尺寸标注,组合体的组合形式,叠加型组合体,切割型组合体,综合型组合体,叠加型组合体,组合,体：,由两个或两个,以上基本,体所组成的,类似机器零件,的,形体,。,叠加型组合体,切割型组合体,综合型组合体,组合体的表面连接关系,组合体各组成部分之间的表面连接关系可分为四种：,平齐、不平齐、相交和相切,。,、,不平齐,当组合体上两基本形体的表面不 平齐时，在有关的视图中应该有线隔开。,、,平齐,当组合体上两基本形体的某两个表面平齐时，中间不应该有线隔开,、,相交,当组合体上两基本体表面彼此相交时，在相交处应画出交线。,、,相切,当组合体上两基本体表面相切时，在相切处不应该画线,两,形体叠加,时,表面,平齐、,不平,齐,(b)平齐，无,分界线,(a),不平,齐,有,分界线,平面,2,平面,1,平面,1,平面,2,平齐无,分界线,2、两,形体叠加,时,表面,相交,与,相切,切点,交点,相交,处有交线,叠加式组合体三视图画法,画叠加型组合体的视图时，经常采用,形体分析法,所谓,形体分析法,，就是将组合体分成几个部分，弄清楚各部分的形状、组合方式、相对位置及表面连接关系，以便于画图和读图的方法。,其具体步骤为：,（1）分析组合体,（2）确定主视图的投影方向选择最能显示组合体形状特征的一方作为主视图。,（3）布局根据组合体的大小，选择画图比例和图纸幅面，布置各视图的位置，使图面布图匀称美观。,（4）画图顺序：先画主要部分，后画次要部分；先画看得见的部分，后画看不见的部分。,（5）画三视图时，组合体的每一个部分三个视图配合着画，每部分也应从反映形状特征的视图先画，而不应该先画完一个视图后再画另一个视图。这样，不但可以提高绘图速度，还可以避免漏线和多画线。,画图步骤,：,对,组合,体,进行形体分解,分块,按照各块的,主次,和,相对位置关系,，,逐个,画出,它们,的,投影,.,分析,及正确,表示,各,部分形体之间,的,表面过渡关系,。,检查、,加深,。,举例,4,3,2,1,叠加式组合体的尺寸标注,正确：,完全,：,清晰：,合理,：,要,符合国家标准,的,有关规定,。,要标注,制造零件,所,需要,的,全部尺寸,，不,遗漏,，不,重复,。,尺寸布置,要,整齐,、清晰，,便于阅读,。,标注的,尺寸,要,符合设计要求,及,工艺要求,。,1、标注,尺寸,的,基本要求,2、尺寸基准的选定,标注尺寸的起点，称为,尺寸基准,。,叠加式组合体的尺寸标注,组合,体是,一个空间形体,，有,长、宽、高,三个,方向,的,尺寸,，,每个方向至少,要有,一个基准,。,通常,以,零件,的,底面、,端面,、,对称平面,和,轴线,作为尺寸基准,。,如果同一方向,有,几个尺寸,，则,其中一个,为,主要基准,，,其余,为,辅助基准,且两,基准,间,必须,有,尺寸联系,。,叠加式组合体的尺寸标注,定形,尺寸,定位尺寸,确定,各,基本,体,形状,和,大小,的,尺寸,。,确定,各,基本,体,之间相对位置,的,尺寸,。,组合,体和,基本形体尺寸基准之间,的,距离,。,总体尺寸,确定组合,体,总长,、总宽、总高的,外形尺寸,，有时兼为定形,尺寸,或,定位尺寸最大尺寸,。,3、尺寸的分类,定位尺寸,的标注：,为保证图面所注尺寸清晰，除严格遵守机械制图国标的规定外，须注意下列几点：1、定形尺寸应尽量注在反映形体特征明显的视图上。2、定位尺寸应尽量注在反映形体间位置特征明显的视图上，并尽量与定形尺寸集中注在一起。3、尺寸应尽量注在视图之外，但当视图内有足够地方能清晰地注写尺寸数字时，也允许注在视图内。4、同轴的圆柱、圆锥的径向尺寸，一般注在非圆视图上,圆弧半径应标注在投影为圆弧的视图上。5、在尺寸排列上，为了避免尺寸线和尺寸界线相交，同方向的并联尺寸，小尺寸在内，靠近图形，大尺寸在外，依次远离图形。同一方向串联的尺寸，箭头应互相对齐，排在一直线上。,注,叠加式组合体的尺寸标注,进行形体分析,选择尺寸基准,从基准出发，确定各组成部分之间的相对位置尺寸,标注各组成部分的定形定位尺寸，各组成部分结合处大小相等的尺寸只需标注一次,标注总体尺寸,举例,轴向以,端面,为,尺寸基准,径向,以轴向为,尺寸基准,解决方案,1、对支架,进行形体分析,80,40,平齐,对称,2、,选择尺寸基准,解决方案,求作,轴承,座的三,视图,解决方案,k”(,切点,）,k,k,4-18,80,40,50,18,120,18,130,55,45,68,20,110,80,宽度方向尺寸基准,高度方向尺寸基准,长度方向尺寸基准,解决方案,轴承座的尺寸标注,扩展创新（1）,绘制下图所视物体的三视图并进行尺寸标注,扩展创新（2）,识读所视三视图,4,3,2,1,(,a),三面视图,解决方案（三视图识读）,1,2,4,
