ANSYS教材-A3-WS2_WingBody_Geo_yu.ppt

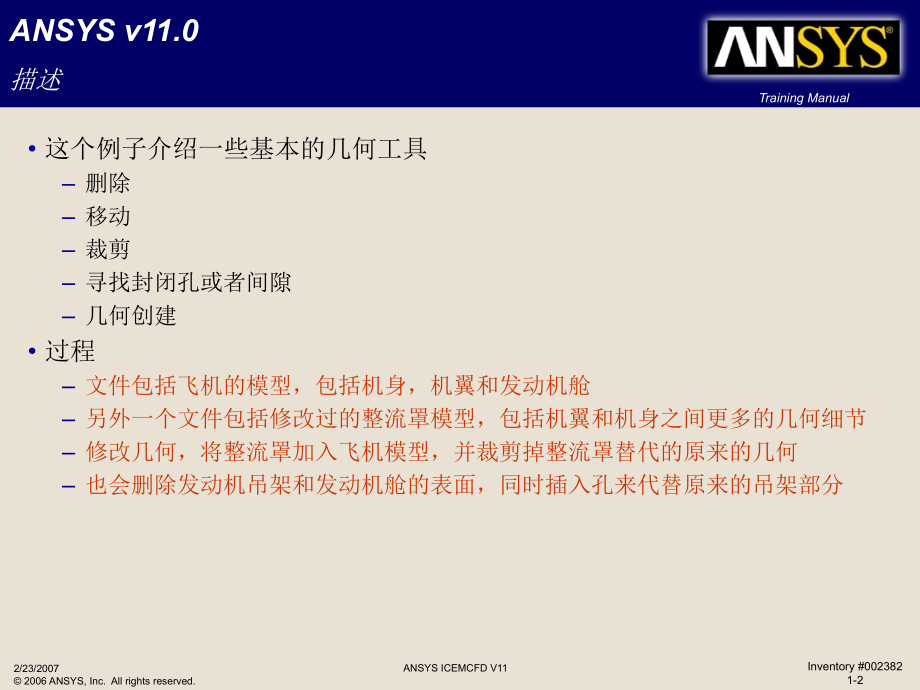

Text line 1-Arial 20 pt.,Second line indent,Arial 18 pt.,Third level Arial 16 pt.,Fourth level,Fifth level,2/23/2007,2006 ANSYS,Inc.All rights reserved.,Inventory#002382,1-,*,Training Manual,ANSYS v11.0,Click to edit Master title style,ANSYS ICEMCFD V11,几何修补,-Workshop 1F6-Plane,描述,这个例子介绍一些基本的几何工具,删除,移动,裁剪,寻找封闭孔或者间隙,几何创建,过程,文件包括飞机的模型，包括机身，机翼和发动机舱,另外一个文件包括修改过的整流罩模型，包括机翼和机身之间更多的几何细节,修改几何，将整流罩加入飞机模型，并裁剪掉整流罩替代的原来的几何,也会删除发动机吊架和发动机舱的表面，同时插入孔来代替原来的吊架部分,创建一个工程,选择,File-,New Project,浏览工作目录,输入工程名,:,wingbody.prj,提示,:,file name,的下拉菜单用于快速寻找最近的项目,在,Windows,下，文件浏览提供了和资源管理器一样的功能,在,Unix,或者,Linux,下，相似的功能同样可以获得,Project file,包括工程的设置，工作文件夹和关联信息,一旦几何，网格，边界条件，参数等文件和,project,文件一起保存了，下次打开,project,文件时会同时打开这些文件,打开几何,读入几何,:,File-Geometry-Open Geometry,.,选择,:,F6-FEM_v2.tin,(airplane),和,DLR_F6_FX2B_ONLY_v4.tin,(fairing),用文件的浏览和打开功能,当提示时，选择,Merge files,#1,#2,#3,重新命名,parts,首先选择,Build Diagnostic Topology,计算几何表面的连接性,通过,“flood fill,功能方便的选择多个表面,选择,Geometry Repair Geometry Build Diagnostic Topology,设置,Tolerance,0.05,Apply,右键,Parts,选择,create Part,输入新的,part,名字,FUSELAGE,选择机身的一块表面,在选择菜单里面设置,flood fill,的,feature angle(,或者快捷键,g),用默认的,45,角,在工具菜单选择,all items attached to current selection(flood fill)(,或者快捷键,l),同样创建,WING part,，在,wing,的表面，重复以上操作,同时把机翼尾缘的表面,(trailing edge),也放入,WING part,#2,#3,#4,#1,Set feature angle,Select all items attached,重新命名,parts,右键选择,W3LOC106 part,，并重命名为,FAIRING,如图删除发动吊舱和吊架的表面,选择,Geometry Delete Surface,选择发动机罩和吊架的一块表面然后之前介绍的用,flood fill,功能,手动删除吊架和发动机舱背部的小碎面,删除所有的线和点,之后将会重建,新的实体会继承新表面的,part,名字,不必要手动设置点，线到不同的,part,名字,首先关掉所有的表面,打开所有的点和线,选择,Geometry Delete Any Entity,永久删除,用快捷键,v,，删除所有可见的部分,Scale Geometry,FAIRING part,是,inch,单位，与其它实体模型,mm,的单位不同,放大,FAIRING by 25.4(from in to mm),选择缩放工具,Geometry-Transform Geometry-Scale,用,part,名方式选择,Fairing part,或者用,shift +P,快捷键然后从,part,列表中选择,FAIRING.,输入三个方向的缩放比例,25.4 for X,Y and Z scale factors,缩放原点缺省为坐标轴原点。,Apply,创建拓扑,Topology,重新创建拓扑,:,计算表面连接关系,裁剪表面,合并节点，线和表面,创建点，线来诊断错误，定义特征,使用原来的容差值，,apply,线用不同的颜色表示连接性,蓝色的线代表了多重的线,三个或者更多的面相交,红线代表双线,两个表面相交,黄色的线代表单线,通常是孔或者间隙,注意下面吊架孔的位置（封闭的黄色的环路）,在整流罩和机身处，多边线表示表面相交,自动裁剪,在整流罩和机身处出现单线表示表面分离,自动裁剪失败,手动裁剪,删除裁剪表面,删除机身表面,最好切换到,wireframe,显示模式,将鼠标定位于表面的等参数线上,不要选择到整流罩的表面,裁剪表面,Geometry-Create/Modify Surface-Segment/Trim Surface,设置,Method,为,By Curve(,默认,),选择重叠在整流罩上面的机身表面,选择如图的曲线,Apply,修补孔,修理机翼下方的吊架遗下的孔,Geometry-Create/Modify Surface-Un-trim surface,选择机翼下面围绕孔的三块表面,删除悬空的线（绿色）,Otherwise re-running build topology will trim using the pylon curves,Simply select Delete Unattached in panel and Apply,删除悬空的点,和线的方式一样,修补孔,封闭缝隙,运行,build diagnostic topology,注意到机翼下方仍然有间隙存在,选择,Geometry Repair Geometry Stitch/Match Edges,使用默认的设置,选择平行的两个线,当窗口下方出现提示时，用快捷键,m,缝合曲线,缝合好的线现在变成了红色,忽略其他的黄色的线,当重新运行,build topology,他们会显示成封闭的红色,裁剪机翼表面,#1,首先创建相交线,选择,Geometry Create/Modify Curve Surface-surface intersection,相交模式切换到,2 sets,设置线的类型为,B-,spline,选择,Set 1 Surfaces,by Part,然后选择,FAIRING,并且接受弹出菜单,接下来程序自动提示选择,Set 2,同样的步骤选择,WING,并确认,注意到绿色（悬空）的线,运行,Build Diagnostic Topology,交叉线变成蓝色,自动裁剪成功,删除,WING,内的,FAIRING,面和,FAIRING,内的,WING,面,几何处理结束！,Make sure to delete sliver surface here,创建飞机外部边界盒,对于外流计算，必须创建外部计算区域,对称边界,远场,选择,Geometry Create/Modify Surface Standard Shapes Box,设置,Box Dimensions,为,Entity bounds,设置,X factor=50,Y=25,Z=100,打开,Adjust min/max values,Set,X min,=-15000,Set,Y max,=0,其余默认,Apply,新建的部分放在,GEOM part,创建,Parts,创建新面的,parts,重新创建拓扑,首先永久删除所有的点和线,关掉,surfaces,删除所有可见,确认新生成的线继承面的名字,否则新生成的放在,GEOM part(,默认的新,part),设置,tolerance,为,0.1,确认所有的线在,0,。,05,容差范围内,SYMM,表面将基于,FUSELAGE,轮廓裁剪,删除,SYMM,内机身内部的表面,删除悬空线和点,INLET,OUTLET,FARFIELD,SYMM,创建,Parts,检查和重设置线的,parts,当根据,parts,设置网格尺寸时候确认合理的尺寸值,关掉所有的,parts,除了,SYMM,仅仅显示线,将显示的机身轮廓线放到,FUSELAGE part,右键鼠标选择,FUSELAGE Add to Part,框选显示的线,不要选择所有可见,!,在,symm,面内的远场的线也会被选中，即使它们不在屏幕上,只打开,FAIRING part,将,wing,线放到,WING parts,内,保存,Project!,
