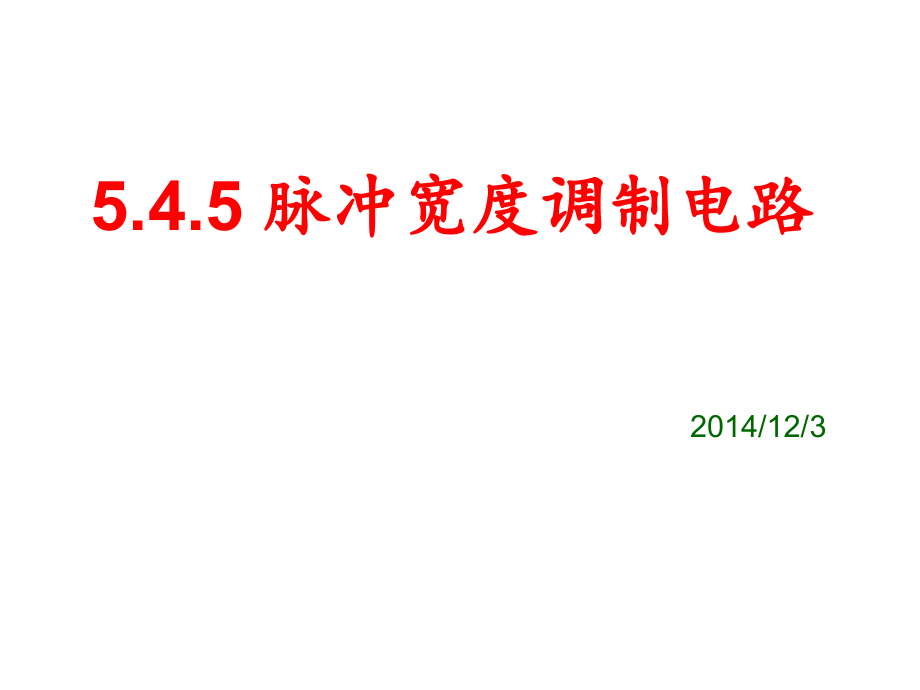

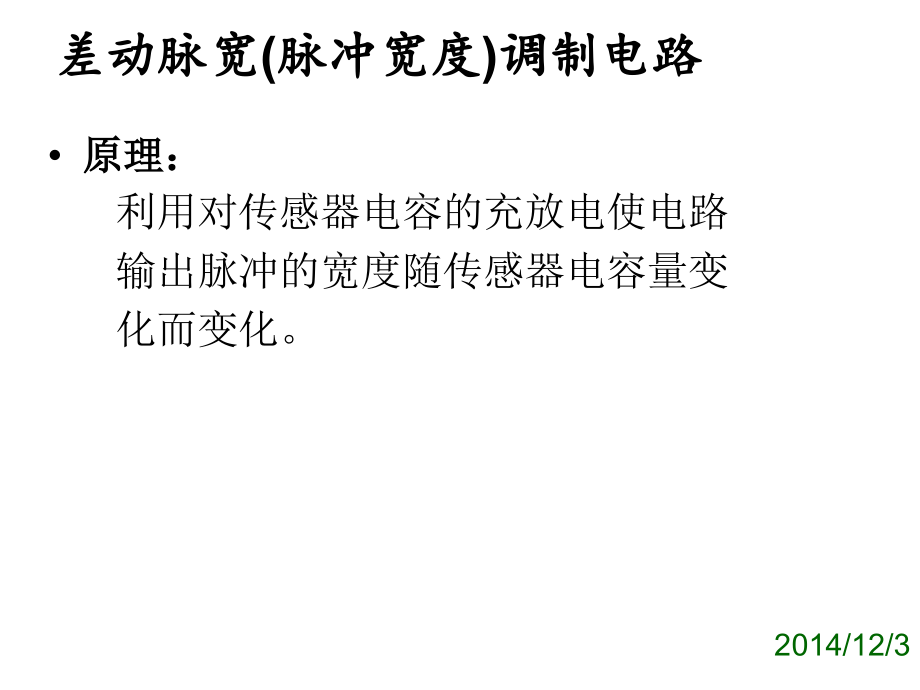

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,5.4.5,脉冲宽度调制电路,2014/12/3,差动脉宽,(,脉冲宽度,),调制电路,原理：,利用对传感器电容的充放电使电路,输出脉冲的宽度随传感器电容量变,化而变化。,2014/12/3,双稳态触发器,是一种具有记忆功能的逻辑单元电路，它能储存一位二进制码。它有两个稳定的工作状态，在外加信号触发下电路可从一种稳定的工作状态转换到另一种稳定的工作状态。,工作特点：,有两个稳定状态,0,态和,1,态；,能根据输入信号将触发置成,0,或,1,态；,输入信号消失后，被置成的,0,或,1,态能保存下来，即具有记忆功能。,脉冲宽度调制电路图,2014/12/3,Cx1,Cx2,为差动式电容传感器，电阻,R1=R2,，,A1,、,A2,为比较器,Cx1=Cx2,时,Cx1Cx2,时,U,AB,电压经低通滤波器滤波后：输出,U,o,T1,、,T2:,电容器充电至,Ur,时所需时间：,代入上式，得：,变极板距离差动式电容器：,d1=d0-d,d2=do+d,变面积差动电容器：,可见，差动脉宽调制电路适用于变极板距离和变面积差动式电容传感器，并具有理论上的线性特性。,谢谢！,
