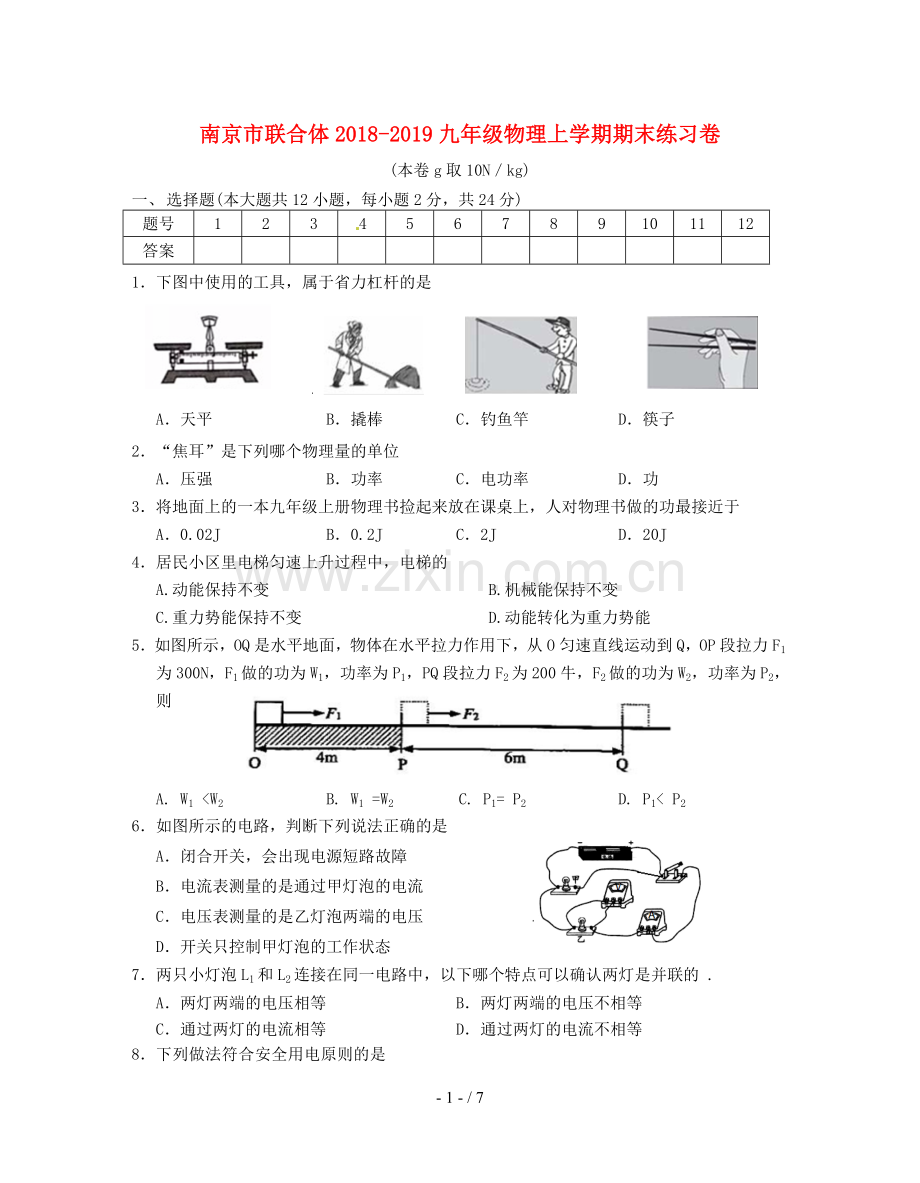

南京市联合体2018-2019九年级物理上学期期末练习卷
(本卷g取10N／kg)
一、 选择题(本大题共12小题，每小题2分，共24分)
题号
1
2
3
4
5
6
7
8
9
10
11
12
答案

1．下图中使用的工具，属于省力杠杆的是

A．天平 B．撬棒 C．钓鱼竿 D．筷子
2．“焦耳”是下列哪个物理量的单位
A．压强 B．功率 C．电功率 D．功
3．将地面上的一本九年级上册物理书捡起来放在课桌上，人对物理书做的功最接近于
A．0.02J B．0.2J C．2J D．20J
4．居民小区里电梯匀速上升过程中，电梯的
A.动能保持不变   B.机械能保持不变
C.重力势能保持不变   D.动能转化为重力势能
5．如图所示，OQ是水平地面，物体在水平拉力作用下，从O匀速直线运动到Q，OP段拉力F1为300N，F1做的功为W1，功率为P1，PQ段拉力F2为200牛，F2做的功为W2，功率为P2，则

A. W1 <W2 B. W1 =W2 C. P1= P2 D. P1< P2
6．如图所示的电路，判断下列说法正确的是
A．闭合开关，会出现电源短路故障
B．电流表测量的是通过甲灯泡的电流
C．电压表测量的是乙灯泡两端的电压
D．开关只控制甲灯泡的工作状态
7．两只小灯泡L1和L2连接在同一电路中，以下哪个特点可以确认两灯是并联的 .
A．两灯两端的电压相等 B．两灯两端的电压不相等
C．通过两灯的电流相等 D．通过两灯的电流不相等
8．下列做法符合安全用电原则的是
A．家用保险丝熔断后，可用铁丝或铜丝代替
B．雷雨天可以站在大树下避雨
C．搬动电器前应断开电源开关
D．选用插座时，所有家用电器都使用两孔插座
9．带有烘干功能的洗衣机，要求洗衣和烘干均能独立进行，下列电路设计符合要求的是

10．两只电水壶，都标有“220V 1000W”，甲水壶装水1000g，乙水壶装水1500g，两水壶正常工作10分钟。若此过程中电流通过甲水壶做功记为W甲，通过乙水壶做功记为W乙.
A．W甲 = W乙 B．W甲 < W乙 C．W甲 > W乙 D．W甲=1.5 W乙
11．将规格都是“220V 180W”的一台电冰箱、一台电脑和一床电热毯，分别接入同一家庭电路中，若通电时间相同，则下列说法正确的是
A．电冰箱产生的热量最多 B．电脑产生的热量最多
C．电热毯产生的热量最多 D．三者产生的热量一样多
12．如图所示的电路，电源电压为3V且保持不变，定值电阻R1=1Ω，滑动变阻器R2阻值范围为0～4Ω．闭合开关S，在滑片从左向右移动的过程中，下列说法正确的是
A．滑动变阻器的最大功率为1.44W
B．滑动变阻器的最大功率为2W
C．滑动变阻器的最大功率为2.25W
D．电压表示数从0V增大到2.4V
二、填空题：(本大题共7小题，每空1分，共24分)
13．从能量转化的观点来看，太阳能电池是把 能转化为 能的装置．
电动机是把 能转化为 能．
14． 如图所示，某四冲程汽油机正处于 冲程，此冲程将 能
转化为 能，若此台汽油机飞轮转速为1200r/min，则每秒钟对
外做功 次．
15．某段金属导体两端电压为4V时，通过的电流是0.2A；当通过该导体的电流为0.3A时，导体的电阻为 Ω，该导体两端电压为 V；当通过该导体电流为0时，导体的电阻为 Ω。

16．铁水很热，冷水很冷，但它们都有________能。冬天搓手可以感到温暖，是通过________的方式改变内能；用热水袋取暖，是通过________的方式改变内能。0°C的冰熔化成0°C的水，内能________ （选填“变大”“减小”“不变”）
17． 一只标有“220V 20W”字样的节能灯，其额定电压是 V，额定功率是 W，其正常工作10h，消耗的电能是 kW•h。若它与一只标有“220V 100W”的白炽灯正常工作时的发光亮度相当，则与白炽灯相比，家庭电路中使用节能灯在相同时间内可以节约 %电能．
18．某滑动变阻器的铭牌上标有“50 Ω 2 A”的字样，其中“50Ω”表示
“2A”表示 。
19．如图所示的电路中，闭合开关S，灯L不亮，电压表V有示数．已知电路中各处均接触良好，除灯L和电阻R外，其余元件均完好．
(1)为确定故障，小明将一个电流表正确串联在电路中，闭合开关S，
观察电流表的示数情况．若电流表有示数，说明故障是 ；
若电流表无示数，说明故障是 。
(2)为进一步确定故障，小华将图中的电压表V正确并联在灯L两端，
你认为他 （选填“能”或“不能”）查找出电路的故障。

三、解答题(本大题共8小题，共52分．解答第26、27题时应有公式和解题过程)
20.（6分）
（1）用图中的滑轮组提升重物，画出最省力的绕绳方法；
（2）将图中的灯泡和控制灯泡的开关正确接入电路．
（3）如图所示，质地均匀的圆柱形细木棒放在地面上，另一端与支点O连接，在图中画出木棒所受重力的示意图、重力的力臂．

21.（8分）在探究“物体动能的大小与哪些因素有关”
的实验中，让小车从斜面上由静止释放小车下滑
后撞击斜面底部的木块．
（1）小车进入水平面时的动能是由 转化来的．实验时木块被推得越远，小车对木块
越多，表明小车的动能越大．
（2）同一小车从斜面不同高度由静止释放，如图甲、
乙所示，是探究动能大小与 的关系．
（3）换用质量不同的小车从斜面的相同高度由静止释放，目的是探究动能的大小与 关系。
（4）实验中若使用的木块质量较大，为保证较好的实验效果，方法有多种，请说出你的一种方法： ．
（5）木块最终会停下来的主要原因是 ，在此过程中木块把 转化为 。
22.（8分)在研究“导体电流与电阻关系”的实验中，同学们利用了阻值分别为5Ω、10Ω、15Ω的定值电阻和变阻器进行了探究，变阻器规格是“10Ω 1A”，电源电压4.5V保持不变．
+
电源
甲
A
0.6
3
V
3
15

（1）用笔画线代替导线，将图甲中电路连接完整．
（2）正确连接电线后，闭合开关时发现，无论怎样移动滑片电流表指针几乎不动，电压表指针向右偏转且超过满刻度，原因可能是 ____________________________________．
（3）先接入15Ω的电阻，调节滑片使电压表示数为3V，观察到电流表示数如图乙所示，则电流表的示数为 _______A；用10Ω的电阻代替15Ω的电阻接入电路，应将滑片向________端（选填“左”或“右”）移动，才能使电压表示数保持3V，并记录下电流表示数为0.3A；用5Ω的电阻代替10Ω的电阻接入电路，正确操作，使电压表示数保持________V．
（4）分析三次实验数据，可得出电流与电阻的关系是 __________________________．
（5）王强同学继续探究：他用了30Ω的定值电阻代替原来的电阻实验，发现无论怎样移动滑片都不能满足电压表示数为3V，原因是 ___________________________________；要使电压有示数保持3V，要求变阻器的最大阻值最少为 ________Ω．
V
A
B
S
P
23.（6分) 小明设计了一种测量未知电阻Rx的实验方案，并选择了合
适的器材，测量电路如图所示，电源电压不变，滑动变阻器最大
阻值未知，在A、B两点间接入的元件每次只能是电阻箱或未知
电阻Rx，请完成相关实验内容．
（1）将________（选填“电阻箱”或“未知电阻Rx”）接入A、B两点间．
（2）闭合开关，移动滑动变阻器滑片到某一合适位置时，记下 _________________．
（3）断开开关，取下A、B间的元件，将 （选填“电阻箱”或“未知电阻Rx”）接入A、B两点间．
（4）闭合开关，调节____________（选填“电阻箱”或“滑动变动器”），使
____________________________________________．
（5）读出_________________________，即可知道Rx的阻值．
24.（4分) 在探究小灯泡的电功率与哪些因素有关的实验中，小组同学猜想：小灯泡的电功率可能与电压、电流有关，于是他们设计了如下所示的三个电路图：

（1）你认为图　 　电路可以研究小灯泡的电功率与电压的关系，理由是　
　；图　 　电路可以研究小灯泡的电功率与电流的关系。
（2）小组同学经过分析讨论，选择正确的电路进行实验，得出了小灯泡的电功率与电压关系的正确实验结论。支持该结论的实验现象是　 　。
25.（8分）小明和小红利用如图所示的装置探究“电流通过导体产
生的热量与电阻大小的关系”。甲乙两烧瓶中装有质量相等的煤
油，甲烧瓶中的金属丝是铜丝，电阻比较小；乙烧瓶中的金属
丝是镍铬合金丝，电阻比较大。温度计显示煤油的温度。
（1）实验中，小明和小红发现 烧瓶中温度计的示数升高
快．这表明：在电流和通电时间相同的情况下，导体的电阻越 ，产生的热量越多．
（2）小明提议利用该装置改成“比较水和煤油比热容大小”的实验，则他们应将其中一烧瓶中的煤油换成 相等的水；将甲烧瓶中的铜丝换成镍铬合金丝，并且与乙烧瓶中的镍铬合金丝的 相等．通过实验观察，发现装有 （选填“水”或“煤油”）烧瓶中温度计的示数变化 ，说明水比热容 ．
（3）如果不增加其它器材，此套装置 （选填“能”或“不能”）探究“电流通过导体产生的热量与电流大小的关系”．
26.（6分）如图所示，小明用50N的力F将重为80N的物体在5s内匀速提升1m，在此过程中求
（1）小明做的有用功多少？
（2）滑轮的机械效率为？
（3）拉力做功的功率为多少W？

27.（6分)在图甲所示电路中，电源电压恒为9V，灯泡L的额定电压为6V，通过灯泡L的电流I与灯泡两端的电压U的关系如图乙所示，求：
乙
U/V
I/A
0
2
4
6
8
0.2
0.4
0.6
V
R
S
L
P
甲

（1）灯泡的额定功率；
（2）当电压表示数是5V时，灯泡L的实际功率.

2018～2019学年度第一学期期末练习卷
九年级物理参考答案
一、选择题(本题共12小题，每小题2分，共24分)
题号
1
2
3
4
5
6
7
8
9
10
11
12
答案
B
D
C
A
B
C
D
C
D
A
C
C
二、填空题：(本大题共7小题，每空1分，共24分)
13、太阳能 电 电 机械能
14、做功 内能 机械能 10
15、 20 6 20
16、内能；做功；热传递 变大
17、220 20 0.2 80
18、最大阻值50Ω 允许通过最大电流2A
19、（1）灯L被短接 电阻R开路（断路） (2) 不能
三、解答题(本大题共8小题，共52分．解答第26、27题时应有公式和解题过程)
20、(6分)（1）略（2）略（3）略
21、（8分)（1）势能（重力势能） 做功（2）速度 （3）质量
（4）增大小车质量（增大小车速度，其它答案合理也可） （5） 受到阻力（或摩擦力）的作用 机械能 内能
22、（8分)（1）将电压表负接线柱和定值电阻R右接线柱用一根导线连接即可．（2）R断路（3）0.2 左3 （4）电压一定时，通过导体的电流与导体的电阻成反比（5）滑动变阻器最大阻值太小 15
23、（6分) （1）未知电阻Rx（2）电压表的示数U0（3）电阻箱（4）电阻箱电压表示数仍为U0（5）电阻箱的读数
24、（4分)（1）乙 是串联电路，能控制电流相等 丙（2）电压表示数大的灯泡比示数小的灯泡亮
25、（8分)（1） 乙 大 （2）质量 电阻 水（煤油） 小（大） 大 （3）不能
26、（6分)
（1）W有用=Gh=80N×1m =80J 2分
（2）η= W有用/W总=80J/100 J=80％。 2分
(3) P=W/t= 100 J/5s =20 w 2分
27、（6分)
⑴ P额 =U额I额 =6V×0.5A=3W 3分
⑵UL =U－UR ′=9V－5V=4V 1分
　 PL=ULIL =4V×0.4A=1.6W 3分
其它解法正确均给分
