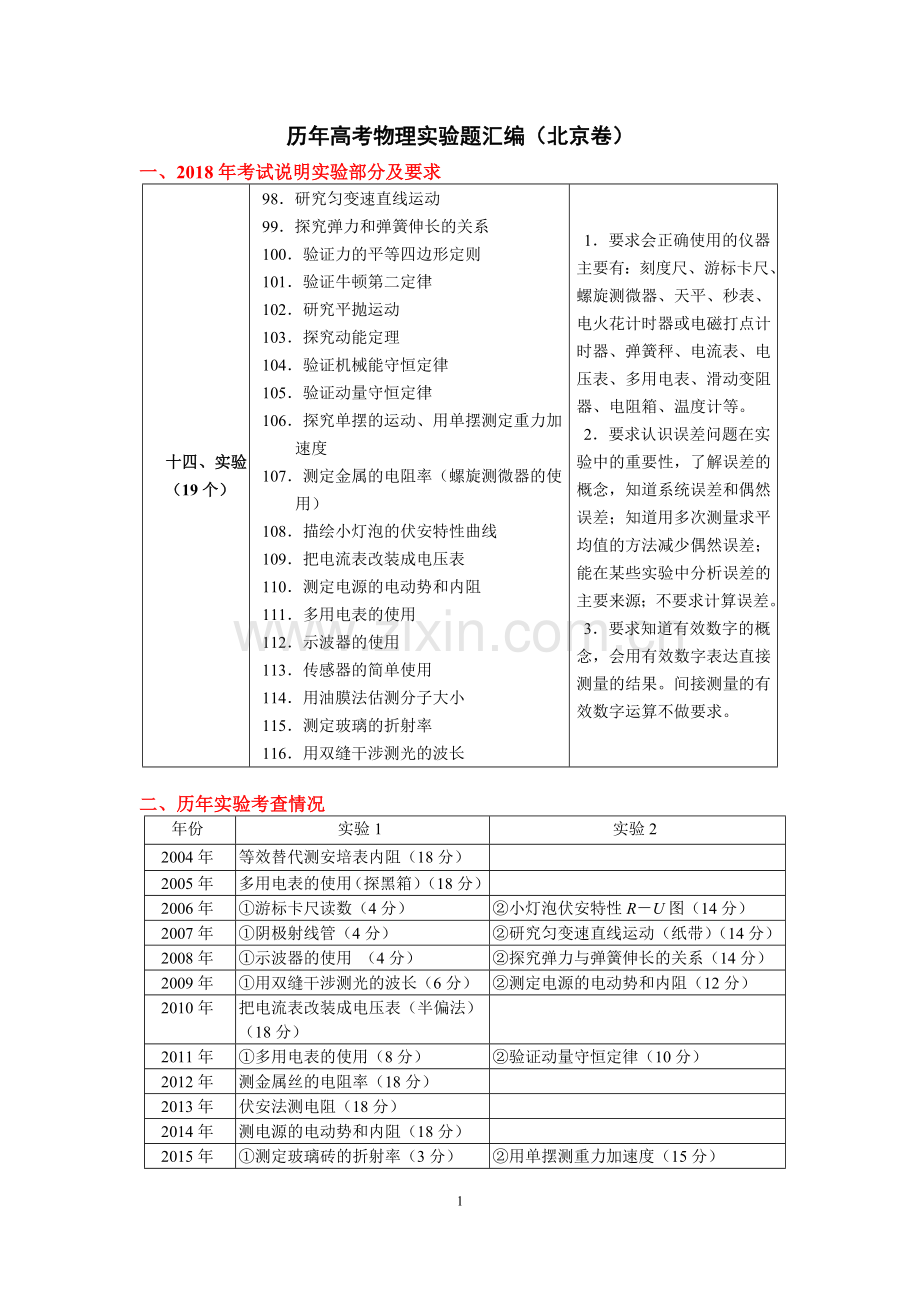

历年高考物理实验题汇编（北京卷）
一、2018年考试说明实验部分及要求
十四、实验
（19个）
98．研究匀变速直线运动
99．探究弹力和弹簧伸长的关系
100．验证力的平等四边形定则
101．验证牛顿第二定律
102．研究平抛运动
103．探究动能定理
104．验证机械能守恒定律
105．验证动量守恒定律
106．探究单摆的运动、用单摆测定重力加速度
107．测定金属的电阻率（螺旋测微器的使用）
108．描绘小灯泡的伏安特性曲线
109．把电流表改装成电压表
110．测定电源的电动势和内阻
111．多用电表的使用
112．示波器的使用
113．传感器的简单使用
114．用油膜法估测分子大小
115．测定玻璃的折射率
116．用双缝干涉测光的波长
1．要求会正确使用的仪器主要有：刻度尺、游标卡尺、螺旋测微器、天平、秒表、电火花计时器或电磁打点计时器、弹簧秤、电流表、电压表、多用电表、滑动变阻器、电阻箱、温度计等。
2．要求认识误差问题在实验中的重要性，了解误差的概念，知道系统误差和偶然误差；知道用多次测量求平均值的方法减少偶然误差；能在某些实验中分析误差的主要来源；不要求计算误差。
3．要求知道有效数字的概念，会用有效数字表达直接测量的结果。间接测量的有效数字运算不做要求。

二、历年实验考查情况
年份
实验1
实验2
2004年
等效替代测安培表内阻（18分）

2005年
多用电表的使用（探黑箱）（18分）

2006年
①游标卡尺读数（4分）
②小灯泡伏安特性R－U图（14分）
2007年
①阴极射线管（4分）
②研究匀变速直线运动（纸带）（14分）
2008年
①示波器的使用 （4分）
②探究弹力与弹簧伸长的关系（14分）
2009年
①用双缝干涉测光的波长（6分）
②测定电源的电动势和内阻（12分）
2010年
把电流表改装成电压表（半偏法）（18分）

2011年
①多用电表的使用（8分）
②验证动量守恒定律（10分）
2012年
测金属丝的电阻率（18分）

2013年
伏安法测电阻（18分）

2014年
测电源的电动势和内阻（18分）

2015年
①测定玻璃砖的折射率（3分）
②用单摆测重力加速度（15分）
2016年
①热敏电阻；（4分）
②验证机械能守恒定律（14分）
2017年
探究动能定理（18分）

2018年
研究小车速度随时间变化的规律（18分）

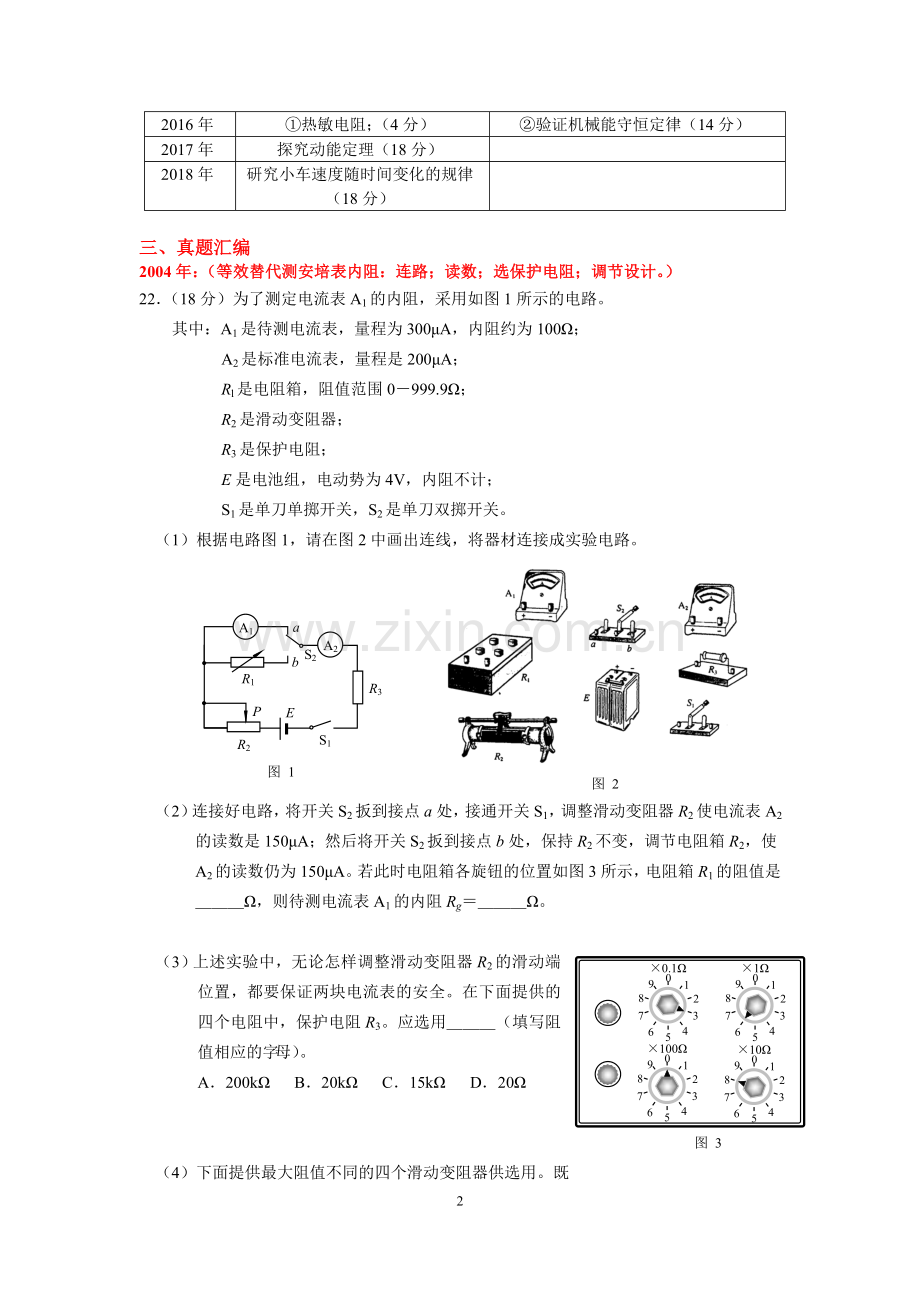

三、真题汇编
2004年：（等效替代测安培表内阻：连路；读数；选保护电阻；调节设计。）
22．（18分）为了测定电流表A1的内阻，采用如图1所示的电路。
其中：A1是待测电流表，量程为300μA，内阻约为100Ω；
A2是标准电流表，量程是200μA；
Rl是电阻箱，阻值范围0－999.9Ω；
R2是滑动变阻器；
R3是保护电阻；
E是电池组，电动势为4V，内阻不计；
S1是单刀单掷开关，S2是单刀双掷开关。
（1）根据电路图1，请在图2中画出连线，将器材连接成实验电路。
图 2

图 1
A2
a
A1
b
S2
R1
P
R2
S1
R3
E

（2）连接好电路，将开关S2扳到接点a处，接通开关S1，调整滑动变阻器R2使电流表A2的读数是150μA；然后将开关S2扳到接点b处，保持R2不变，调节电阻箱R2，使A2的读数仍为150μA。若此时电阻箱各旋钮的位置如图3所示，电阻箱R1的阻值是＿＿＿Ω，则待测电流表A1的内阻Rg＝＿＿＿Ω。

图 3
×100Ω
5
4
3
2
1
0
9
8
7
6
×10Ω
5
4
3
2
1
0
9
8
7
6
×1Ω
5
4
3
2
1
0
9
8
7
6
×0.1Ω
5
4
3
2
1
0
9
8
7
6
（3）上述实验中，无论怎样调整滑动变阻器R2的滑动端位置，都要保证两块电流表的安全。在下面提供的四个电阻中，保护电阻R3。应选用＿＿＿（填写阻值相应的字母）。
A．200kΩ B．20kΩ C．15kΩ D．20Ω

（4）下面提供最大阻值不同的四个滑动变阻器供选用。既要满足上述实验要求，又要调整方便，滑动变阻器＿＿＿（填写阻值相应的字母）是最佳选择。
A．1kΩ B．5kΩ C．10kΩ D．25kΩ

22. （18分）
（1）如图
（2）86.3 86.3
（3）B
（4）C

2005年：（多用电表探黑箱：操作；读数；实验结论判断）
22．（18分）“黑盒子”表面有a、b、c三个接线柱，盒内总共有两个电学元件，每两个接线柱之间只可能连接一个元件。为了探名盒内元件的种类及连接方式，某位同学用多用电表进行了如下探测：
第一步：用电压挡，对任意两个接线柱正、反向测量，指针均不发生偏转；
第二步：用电阻×100Ω挡，对任意两个接线柱正、反向测量，指针偏转情况如图1所示。
a
b
c
a
b
c
a
b
c
a
b
c
a
b
c
a
b
c
0
∞
Ω
+
0
∞
Ω
+
0
∞
Ω
+
0
∞
Ω
+
0
∞
Ω
+
0
∞
Ω
+
红
红
红
红
红
红
黑
黑
黑
黑
黑
黑
[1]
[2]
[3]
[4]
[5]
[6]
图1

（1）第一步测量结果表明盒内___________。

（2）图2示出了图1[1]和图1[2]中欧姆表指针所处的位置，其对应的阻值是_______Ω；图3示出了图1[3]中欧姆表指针所处的位置，其对应的阻值是_______Ω。
Ω
0
5
10
15
20
30
40
50
100
∞
图2
0
5
10
15
20
30
40
50
100
∞
Ω
图3

（3）请在涂的接线柱间，用电路符号画出盒内的元件及连接情况。
a
b
c
图4
图5
e
f

（4）一个小灯泡与3V电池组的连接情况如图5所示。如果把图5中e、f两端用导线直接相连，小灯泡可正常发光。欲将e、f两端分别与黑盒子上的两个接线柱相连，使小灯泡仍可发光。那么，e端应连接到_____接线柱，f端应连接到_____接线柱。

a
b
c
22．（18分）
（1）不存在电源
（2）1200，500
（3）如图所示
（4）c，a

2006年：（①游标卡尺读数；②小灯泡伏安特性：选器材；数据分析）
21．（18分）
（1）游标为20分度（测量值可准确到0.05mm）的卡尺示数如图1所示。两测脚间狭缝的宽度为＿＿＿＿mm。用激光照射该狭缝，在屏上出现衍射条纹，如果减小狭缝的宽度，衍射条纹的宽度将变＿＿＿＿。
图1
0
1cm
0
10
主尺
游标尺

0
1
2
3
5
cm

A
V
R
图2
E
S
（2）某同学用图2所示电路，测绘标有“3.8V，0.3A”的小灯泡的灯丝电阻R随电压U变化图像。
① 除了导线和开关外，有以下一些器材可供选择：
电流表：A1（量程100mA，内阻约2Ω）；
A2（量程0.6A，内阻约0.3Ω）；
电压表：V1（量程5V，内阻约5kΩ）；
V2（量程15V，内阻约15kΩ）；
滑动变阻器：R1（阻值范围0～10Ω）；
R2（阻值范围0～2kΩ）；；
电源：E1（电动势为1.5V，内阻约为0.2Ω）；
E2（电动势为4V，内阻约为0.04Ω））。
为了调节方便，测量准确实验中应选用电流表＿＿＿＿，电压表＿＿＿＿，滑动变阻器＿＿＿＿，电源＿＿＿＿。（填器材的符号）
② 根据实验数据，计算并描绘出R-U的图象如图3所示。由图像可知，此灯泡在不工作时，灯丝电阻为＿＿＿＿Ω；当所加电压为3.00V时，灯丝电阻为＿＿＿＿Ω，灯泡实际消耗的功率为＿＿＿＿W。
图3
R/Ω
U/V
2
6
8
10
12
0
1
2
3
4
4
14

③ 根据R-U图象，可确定小灯泡消耗电功率P于外电压U的关系。符合该关系的示意图是下列图中的＿＿＿＿。

P/W
U/V
A
0
P/W
U/V
B
0
P/W
U/V
C
0
P/W
U/V
D
0

21．（18分）
（1）0.15 宽
（2）①A2 V1 R1 E2
②1.5 11.5 0.78
③A

2007年：（①射线管；②纸带研究：选器材；读数据；处理数据；实验结论。）
21．（18分）
（1）图1是电子射线管示意图。接通电源后，电子射线由阴极沿x轴方向射出，在荧光屏上会看到一条亮线。要使荧光屏上的亮线向下（z轴负方向）偏转，在下列措施中可采用的是＿＿＿＿。（填选项代号）
x
图1
y
z
电子束
阴极
狭缝
荧光屏
阳极
A．加一磁场，磁场方向沿z轴负方向
B．加一磁场，磁场方向沿y轴正方向
C．加一电场，电场方向沿z轴负方向
D．加一电场，电场方向沿y轴正方向
（2）某同学用图2所示的实验装置研究小车在斜面上的运动。
实验步骤如下：
图2
小车
打点计时器
纸带
接电源
a．安装好实验器材。
b．接通电源后，让拖着纸带的小车沿平板斜面向下运动，重复几次。选出一条点迹比较清晰的纸带，舍去开始密集的点迹，从便于测量的点开始，每两个打点间隔取一个计数点，如图3中0、1、2……6点所示。
图3
0
1
2
4
3
5
6
8
7
10
9
11
12
13
14
单位: cm
15
16
17
18
单位: cm
19
20
单位: cm
0
1
2
3
4
5
6
S1
S2
S3
S4
S5
S6
cm

c．测量1、2、3……6计数点到0计数点的距离，分别计作：S1、S2、S3……S6。
d．通过测量计算，该同学判断出小车沿平板做匀加速直线运动。
e．分别计算出S1、S2、S3……S6与对应时间的比值、、……。
f．以为纵坐标、t为横坐标，标出与对应时间t的坐标点，画出-t图线。
结合上述实验步骤，请你完成下列任务：
① 实验中，除打点计时器（含纸带、复写纸）、小车、平板、铁架台、导线及开关外，在下面的仪器和器材中，必须使用的有＿＿＿＿和＿＿＿＿。（填选项代号）
A．电压合适的50Hz交流电源 B．电压可调的直流电源
C．刻度尺 D．秒表 　E．天平 　 F．重锤
图4
0
1cm
2
3
13
0
1
2
5

② 将最小刻度为1mm的刻度尺的0刻线与0计数点对齐，0、1、2、5点所对位置如图4所示，则S2=＿＿＿＿cm，S5=＿＿＿＿cm。
S
t
/cm•s-1
t/×0.01s
10
20
30
40
50
60
70
80
0
5
10
15
20
25
图5
③ 该同学在图5中已标出1、3、4、6计数点对应的坐标点，请你在该图中标出与2、5两个计数点对应的坐标点，并画出-t图线。
④ 根据-t图线判断，在打0计数点时，小车的速度v0=＿＿＿＿m/s；它在斜面上运动的加速度a= ＿＿＿＿m/s2；

S
t
/cm•s-1
t/×0.01s
10
20
30
40
50
60
70
80
0
5
10
15
20
25

21．（18分）
（1）B
（2）①A，C ②（2.97~2.99），（13.19~13.21）③如图
④（0.16~0.20），（4.50~5.10）

2008年：（①示波器调节；②研究弹簧：读数据；处理数据；分析误差；结论。）

Y增益
X增益
扫描微调

1
10
100
1000
10
100
1k
10k
外X
Y输入
X输入
地

DC
AC

＋
扫描范围
衰减
－

21．（18分）
（1）用示波器观察某交流信号时，在显示屏上显示出一个完整的波形，如图。经下列四组操作之一，使该信号显示出两个完整波形，且波形幅度增大。此组操作是＿＿＿＿（填选项代号）。
（A）调整X轴增益旋钮和竖直位移旋钮
（B）调整X轴增益旋钮和扫描微调旋钮
（C）调整扫描微调旋钮和Y轴增益旋钮
（D）调整水平位移旋钮和Y轴增益旋钮

7
14
（2）某同学和你一起探究弹力和弹簧伸长的关系，并测量弹簧的劲度系数。做法是先将弹簧的一端固定在铁架台上，然后将最小刻度是毫米的刻度尺竖直放在弹簧的一侧，并使弹簧另一端的指针恰好落在刻度尺上。当弹簧自然下垂时，指针指示的刻度数值记作L0；弹簧下端挂一个50g砝码时，指针指示的刻度数值记作L1；弹簧下端挂两个50g砝码时，指针指示的刻度数值记作L2；¼¼；挂七个50g砝码时，指针指示的刻度数值记作L7。
代表符号
L0
L1
L2
L3
L4
L5
L6
L7
刻度数值/cm
1.70
3.40
5.10

8.60
10.3
12.1

①下表记录的是该同学已测出的6个值，其中有两个数值在记录时有误，它们的代号是 和 。
测量记录表：

②实验中，L3和L7两个值还没有记录，请你根据上图将这两个测量值填入表中。
③为了充分利用测量数据，该同学将所测得的数值按如下方法逐一求差。分别计算出三个差值：d1＝L4－L0＝6.90 cm，d2＝L5－L1＝6.90 cm，d3＝L6－L2＝7.00 cm，请你给出第4个差值d4＝＿＿＿＿＝＿＿＿＿ cm。
④根据以上差值，可以计算出每增加50g砝码的弹簧平均伸长量DL，DL用d1、d2、d3、d4表示的式子为DL＝＿＿＿＿；代入数据解得DL＝＿＿＿＿cm。
⑤计算弹簧的劲度系数k＝＿＿＿＿N/m（g取9.8m/s2）。
21、（1）C
（2）①L5，L6　 ②6.85，14.05
③L7－L3，7.20 ④，1.75 ⑤28

2009年：（①用双缝干涉测光的波长；②测定电源的电动势和内阻。）
21．（18分）
（1）在《用双缝干涉测光的波长》实验中，将双缝干涉实验仪按要求安装在光具座上（如图1），并选用缝间距d=0.20mm的双缝屏。从仪器注明的规格可知，像屏与双缝屏间的距离L=700mm。然后，接通电源使光源正常工作。
光源
凸透镜
滤光片
单缝
双缝
遮光筒
测量头及目镜
图1
1
2
3
4
5
(a)
7
8
9
4
5
(a)
6
10
11

0
0
cm

1
2
1

0
1
cm

2
1
(b)
(b)
图2
图3

①已知测量头主尺的最小刻度是毫米，副尺上有50分度。某同学调整手轮后，从测量头的目镜看去，第一次映入眼帘的干涉条纹如图2(a)所示，图2(a)中的数字是该同学给各暗纹的编号，此时图2(b)中游标尺上的读数x1=1.16mm；接着再转动手轮，映入眼帘的干涉条纹如图3(a)所示，此时图3(b)中游标尺上的读数x2=________mm；
②利用上述测量结果，经计算可得两个相邻明纹（或暗纹）间的距离Δx=________mm；这种色光的波长λ=________nm。
（2）某同学通过查找资料自己动手制作了一个电池。该同学想测量一下这个电池的电动势E和内电阻r，但是从实验室只借到一个开关、一个电阻箱（最大阻值为999.9Ω，可当标准电阻用）、一只电流表（量程Ig=0.6A，内阻rg=0.1Ω）和若干导线。
A
电池
图4
①请根据测定电动势E和内电阻r的要求，设计图4中器件的连接方式，画线把它们连接起来。

图5
A
0
0.2
0.4
0.6

R/Ω
/A-1
1
I
6
5
4
3
2
1
O
4
1
2
3
5
-1
图6
②接通开关，逐次改变电阻箱的阻值R，读出与R对应的电流表的示数I，并作记录。当电阻箱的阻值R=2.6Ω时，其对应的电流表的示数如图5所示。处理实验数据时，首先计算出每个电流值I的倒数，再制作坐标图，如图6所示，图中已标注出了的几个与测量对应的坐标点。请你将与图5实验数据对应的坐标点也标注在图6上。
③在图6上把描绘出的坐标点连成图线。
④根据图6描绘出的图线可得出这个电池的电动势E=_____V，内电阻r=_____Ω。

21．（18分）
（1）①15.02 　　②2.31 6.6×102
A

（2）①如上图 ②如右图 ③如右图
④1.5（1.46~1.54） 0.3（0.25~0.35）

2010年：（把电流表改装成电压表，半偏法、误差分析、校准）
21．（18分）
（1）甲同学要把一个量程为的直流电流计，改装成量度范围是的直流电压表。
①她图1所示的电路、用半偏法测定电流计的内电阻，其中电阻约为。为使的测量值尽量准确，在以下器材中，电源应选用________，电阻器应选用________，电阻器应选用________。（选填器材前的字母）。
A．电源（电动势）B．电源（电动势）
C．电阻箱D．滑动变阻器
E．电位器（一种可变电阻，与滑动变阻器相当）
F．电位器
②该同学在开关断开情况下，检查电路连接无误后，将的阻值调至最大。后续的实验操作步骤依次是：_____________，最后记录的阻值并整理好器材。（请按合理的实验顺序，选填下列步骤前的字母）
A．闭合
B．闭合
C．调节的阻值，使电流计指针偏转到满刻度
D．调节的阻值，使电流计指针偏转到满刻度的一半
E．调节的阻值，使电流计指针偏转到满刻度的一半
F．调节的阻值，使电流计指针偏转到满刻度
③如果所得的的阻值为，则图1中被测电流计的内阻的测量值为________，该测量值________实际值（选填“略大于”、“略小于”或“等于”）．
④给电流计________联（选填“串”或“并”）一个阻值为________的电阻，就可以将该电流计改装为量程的电压表．
（2）乙同学要将另一个电流计改装成直流电压表，但他仅借到一块标准电压表，一个电池组、一个滑动变阻器和几个待用的阻值准确的定值电阻。
①该同学从上述具体条件出发，先将待改装的表直接与一个定值电阻相连接，组成一个电压表；然后用标准电压表校准。请你画完图2方框中的校准电路图。
②实验中，当定值电阻选用时，调整滑动变阻器的阻值，电压表的示数是时，表的指针恰好指到满量程的五分之二；当选用时，调整的阻值，电压表的表示数是时，表的指针又指到满量程的五分之二。
由此可以判定，表的内阻是________，满偏电流是________。若要将表改装为量程是的电压表，应配备一个________的电阻。

21．（18分）
（1）①B C F
②B C A E
③300 略小于
④ 串 19.7
（2）① 如右图所示
② 3.0 0.50 27.0
2011年：（①多用电表的使用　②验证动量守恒定律）
21．（18分）
图1
（1）用如图1所示的多用电表测量电阻，要用到选择开关K和两个部件S、T。请根据下列步骤完成电阻测量：
①旋动部件________，使指针对准电流的“0”刻线。
②将K旋转到电阻挡“×100”的位置。
③将插入“＋”、“－”插孔的表笔短接，旋动部件________，使指针对准电阻的________（填“0刻线”或“¥刻线”）。
④将两表笔分别与待测电阻相接，发现指针偏转角度过小。
为了得到比较准确的测量结果，请从下列选项中挑出合理的步骤，并按________的顺序进行操作，再完成读数测量。
A．将K旋转到电阻挡“×1k”的位置
B．将K旋转到电阻挡“×10”的位置
C．将两表笔的金属部分分别与被测电阻的两根引线相接
D．将两表笔短接，旋动合适部件，对电表进行校准
图2
（2）如图2，用“碰撞实验器”可以验证动量守恒定律，即研究两个小球在轨道水平部分碰撞前后的动量关系。
①实验中，直接测定小球碰撞前后的速度是不容易的。但是，可以通过仅测量________（填选项前的符号），间接地解决这个问题。
A．小球开始释放高度h
B．小球抛出点距地面的高度H
C．小球做平抛运动的射程
②图2中O点是小球抛出点在地面上的垂直投影。实验时，先让入射球m1多次从斜轨上S位置静止释放，找到其平均落地点的位置P，测量平抛射程OP。
然后，把被碰小球m2静置于轨道的水平部分，再将入射球m1从斜轨上S位置静止释放，与小球m2相碰，并多次重复。
接下来要完成的必要步骤是________。（填选项前的符号）
A．用天平测量两个小球的质量m1、m2
B．测量小球m1开始释放高度h
C．测量抛出点距地面的高度H
D．分别找到m1、m2相碰后平均落地点的位置M、N
E．测量平抛射程OM，ON
③若两球相碰前后的动量守恒，其表达式可表示为________（用②中测量的量表示）；若碰撞是弹性碰撞，那么还应满足的表达式为________（用②中测量的量表示）。
图3
④经测定，m1＝45.0g，m2＝7.5g，小球落地点的平均位置距O点的距离如图3所示。碰撞前、后m1的动量分别为p1与，则p1:= ________: 11；若碰撞结束时m2的动量为，则:= 11 : ________。
实验结果说明，碰撞前、后总动量的比值为________。
⑤有同学认为，在上述实验中仅更换两个小球的材质，其它条件不变，可以使被碰小球做平抛运动的射程增大。请你用④中已知的数据，分析和计算出被碰小球m2平抛运动射程ON的最大值为________cm。
21．（18分）
（1）①S
③T 0刻线
④ADC
（2）①C
②ADE或DEA或DAE
③m1·OM+ m2·ON = m1·OP m1·OM 2+ m2·ON 2= m1·OP2
④14 2.9 1～1.01
⑤76.8

2012年：（测金属丝的电阻率）
21.（18分）
在“测定金属的电阻率”实验中，所用测量仪器均已校准，待测金属丝接入电路部分的长度约为50cm。
（1）用螺旋测微器测量金属丝的直径，其中某一次测量结果如图1所示，其读数应为________mm（该值接近多次测量的平均值）。

（2）用伏安法测金属丝的电阻Rx 。实验所用器材为：电池组（电动势3V，内阻约1Ω）、电流表（内阻约0.1Ω）、电压表（内阻约3kΩ）、滑动变阻器R（0—20Ω，额定电流2A）、开关、导线若干。
某小组同学利用以上器材正确连接好电路，进行实验测量，记录数据如下：

次数
1
2
3
4
5
6
7
U/V
0.10
0.30
0.70
1.00
1.50
1.70
2.30
I/A
0.020
0.060
0.160
0.220
0.340
0.460
0.520

由以上实验数据可知，他们测量Rx是采用图2中的________图（选填“甲”或“乙”）

（3）图3是测量Rx的实验器材实物图，图中已连接了部分导线，滑动变阻器的滑片P置于变阻器的一端，请根据（2）所选的电路图，补充完成图3中实物间的连线，并使闭合开关的瞬间，电压表或电流表不至于被烧坏。

（4）这个小组的同学在坐标纸上建立U、I坐标系，如图4所示，图中已标出了与测量数据对应的4个坐标点。请在图4中标出第2、4、6次测量数据的坐标点，并描绘出U－I图线。由图线得到金属丝的阻值Rx=________Ω（保留两位有效数字）。
（5）根据以上数据可以估算出金属丝电阻率约为________（填选项前的符号）。
A．1×10-2Ω·m 　　　 B．1×10-3Ω·m
C．1×10-6Ω·m D．1×10-8Ω·m
（6）任何实验测量都存在误差。本实验所用测量仪器均已校准，下列关于误差的说法中正确的选项是_________（有多个正确选项）。
A．用螺旋测微器测量金属丝直径时，由于读数引起的误差属于系统误差
B．由于电流表和电压表内阻引起的误差属于偶然误差
C．若将电流表和电压表的内阻计算在内，可以消除由测量仪表引起的系统误差
D．用U－I图像处理数据求金属丝电阻可以减少偶然误差
21．（18分）
（1）0.395~0.399 （2）甲 （3）如图3所示；（4）如图4所示，4.3~4.7 （5）C
（6）CD
I/A
U/V
0
0.5
1.0
1.5
2.0
2.5
0.10
0.20
0.30
0.40
0.50
0.60
图4
RX
A
+ +
V
- +
-
P
图3

2013年：（伏安法测电阻）
21．（18分）
某同学通过实验测定一个阻值约为5 Ω的电阻Rx的阻值。
（1）现有电源（4V，内阻可不计）、滑动变阻器（0～50Ω，额定电流2A）、开关和导线若干，以及下列电表：
A．电流表（0～3A，内阻约0.025Ω）
B．电流表（0～0.6A，内阻约0.125Ω）
C．电压表（0～3V，内阻约3kΩ）
D．电压表（0～15V，内阻约15kΩ）
为减小测量误差，在实验中，电流表应选用　　　　，电压表应选用　　　　（选填器材前的字母）；实验电路应采用图1中的　　　　（选填“甲”或“乙”）。

（2）图2是测量Rx的实验器材实物图，图中已连接了部分导线。请根据在（1）问中所选的电路图，补充完成图2中实物间的连线。

（3）接通开关，改变滑动变阻器滑片P的位置，并记录对应的电流表示数I、电压表示数U。某次电表示数如图3所示，可得该电阻的测量值Rx＝＝　　　　　Ω（保留两位有效数字）。

（4）若在（1）问中选用甲电路，产生误差的主要原因是　　　　　；若在（1）问中选用乙电路，产生误差的主要原因是　　　　。(选填选项前的字母)
A．电流表测量值小于流经Rx的电流值
B．电流表测量值大于流经Rx的电流值
C．电压表测量值小于Rx两端的电压值
D．电压表测量值大于Rx两端的电压值
（5）在不损坏电表的前提下，将滑动变阻器滑片P从一端滑向另一端，随滑片P移动距离x的增加，被测电阻Rx两端的电压U也随之增加，下列反映U-x关系的示意图中正确的是 。

21.（18分）
（1）B，C，甲 （2）图1 （3） 5.2 （4）B，D （5）A
2014年：（测电源的电动势和内阻）
21．（18分）
利用电流表和电压表测定一节干电池的电动势和内电阻。要求尽量减小实验误差。
（1）应该选择的实验电路是图1中的 （选项“甲”或“乙”）。

（2）现有电流表（0～0.6A）、开关和导线若干，以及以下器材：
A．电压表（0～15V） B． 电压表（0～3V）
C．滑动变阻器（0～50Ω） D．滑动变阻器（0～~500Ω）
实验中电压表应选用 ；滑动变阻器应选用 ；（选填相应器材前的字母）
（3）某位同学记录的6组数据如下表所示，其中5组数据的对应点已经标在图2中的坐标纸上，请标出余下一组数据的对应点，并画出U－I图线。
序号
1
2
3
4
5
6
电压U（V）
1.45
1.40
1.30
1.25
1.20
1.10
电流I（V）
0.060
0.120
0.240
0.260
0.360
0.480

（4）根据（3）中所画图线可得出干电池的电动势E= 　 V，内阻r= 　 Ω。
（5）实验中随着滑动变阻器滑片的移动，电压表的示数U及干电池的输出功率P都会发生变化，图3中的各示意图中正确反映P－U关系的是 。

21．（1）甲
（2）B、C
（3）第三个点为数据误差，连线时略过
（4）1.50（1.49~1.51）
0.83（0.81~0.85）
（5）C

2015年：（①测定玻璃砖的折射率；②用单摆测重力加速度）
21．（18分）
（1）“测定玻璃的折射率”的实验中，在白纸上放好玻璃砖，aa＇和bb＇分别是玻璃砖与空气的两个界面，如图1所示。在玻璃砖的一侧插上两枚大头针Pl和P2，用“+”表示大头针的位置，然后在另一侧透过玻璃砖观察，并依次插上大头针P3和P4。在插P3和P4时，应使 （选填选项前的字母）。
A．P3只挡住Pl的像
B．P4只挡住P2的像
C．P3同时挡住Pl、P2的像
（2）用单摆测定重力加速度的实验装置如图2所示。
①组装单摆时，应在下列器材中选用　　　　（选填选项前的字母）。
A．长度为1 m左右的细线
B．长度为30 cm左右的细线
C．直径为1.8 cm的塑料球
D．直径为1.8 cm的铁球
②测出悬点O到小球球心的距离（摆长）L及单摆完成n次全振动所用的时间t，则重力加速度g= 　(用L、n、t表示)。
③下表是某同学记录的3组实验数据，并做了部分计算处理。
组次
1
2
3
摆长L/cm
80.00
90.00
100.00
50次全振动所用的时间t/s
90.0
95.5
100.5
振动周期T/s
1.80
1.91

重力加速度g/(m·s-2)
9.74
9.73

请计算出第3组实验中的T=　　　　s，g=　　　　m/s。
④用多组实验数据做出T2－L图像，也可以求出重力加速度g。已知三位同学做出的T2－L图线的示意图如图3中的a、b、c所示，其中a和b平行，b和c都过原点，图线b对应的g值最接近当地重力加速度的值。则相对于图线b，下列分析正确的是 （选填选项前的字母）。
A．出现图线a的原因可能是误将悬点到小球下端的距离记为摆长L
B．出现图线c的原因可能是误将49次全振动记为50次
C．图线c对应的g值小于图线b对应的g值
⑤某同学在家里测重力加速度。他找到细线和铁锁，制成一个单摆，如图4所示。由于家里只有一根量程为30 cm的刻度尺，于是他在细线上的A点做了一个标记，使得悬点O到A点问的细线长度小于刻度尺量程。保持该标记以下的细线长度不变，通过改变O、A间细线长度以改变摆长。实验中，当O、A间细线的长度分别为l1、l2时，测得相应单摆的周期为T1、T2。由此可得重力加速度g= （用l1、l2、T1、T2表示）。

21．（1）C （2）①AD　　②　　③T=2.01，g=9.76 ④B ⑤

2016年：（①热敏电阻；②验证机械能守恒定律）
21.（18分）
（1）热敏电阻常用于温度控制或过热保护装置中。图1为某种热敏电阻和金属热电阻的阻值R随温度t变化的示意图。由图可知，这种热敏电阻在温度上升时导电能力___________（选填“增强”或“减弱”）；相对金属热电阻而言，热敏电阻对温度变化的响应更___________（选填“敏感”或“不敏感”）。
（2）利用图2装置做“验证机械能守恒定律”实验。
①为验证机械能是否守恒，需要比较重物下落过程中任意两点间的_________。
A．动能变化量与势能变化量
B．速度变化量与势能变化量
C．速度变化量与高度变化量
②除带夹子的重物、纸带、铁架台（含铁夹）、电磁打点计时器、导线及开关外，在下列器材中，还必须使用的两种器材是　　　　　。
A．交流电源 B．刻度尺　　　　　　　C．天平（含砝码）
③实验中，先接通电源，再释放重物，得到图3所示的一条纸带。在纸带上选取三个连续打出的点A、B、C，测得它们到起始点O的距离分别为hA、hB、hC。
已知当地重力加速度为g，打点计时器打点的周期为T。设重物的质量为m。从打O点到打B点的过程中，重物的重力势能变化量Ep=　　　　　　　，动能变化量Ek=　　　　　　　。

④大多数学生的实验结果显示，重为势能的减少量大于动能的增加量，原因是________。
A．利用公式v= gt计算重物速度
B．利用公式计算重物速度
C．存在空气阻力和摩擦阻力的影响
D．没有采用多次实验取平均值的方法
⑤某同学想用下述方法研究机械能是否守恒：在纸带上选取多个计数点，测量它们到起始点O的距离h，计算对应计数点的重物速度v，描绘v2-h图像，并做如下判断：若图像是一条过原点的直线，则重物下落过程中机械能守恒。请你分析论证该同学的判断依据是否正确。
21．（18分）
（1）增强（2分）　敏感（2分）
（2）①A（2分）　　②AB（3分）　　③-mghB（2分）（2分）
④C（2分） ⑤不正确（1分），由知，有阻力时，v2-h图像也是一条过原点的直线。（2分）

2017年：（探究动能定理）
21．（18分）
如图1所示，用质量为m的重物通过滑轮牵引小车，使它在长木板上运动，打点计时器在纸带上记录小车的运动情况。利用该装置可以完成“探究动能定理”的实验。

（1）打点计时器使用的电源是 （选填选项前的字母）。
A．直流电源 B．交流电源
（2）实验中，需要平衡摩擦力和其它阻力。正确操作方法是
