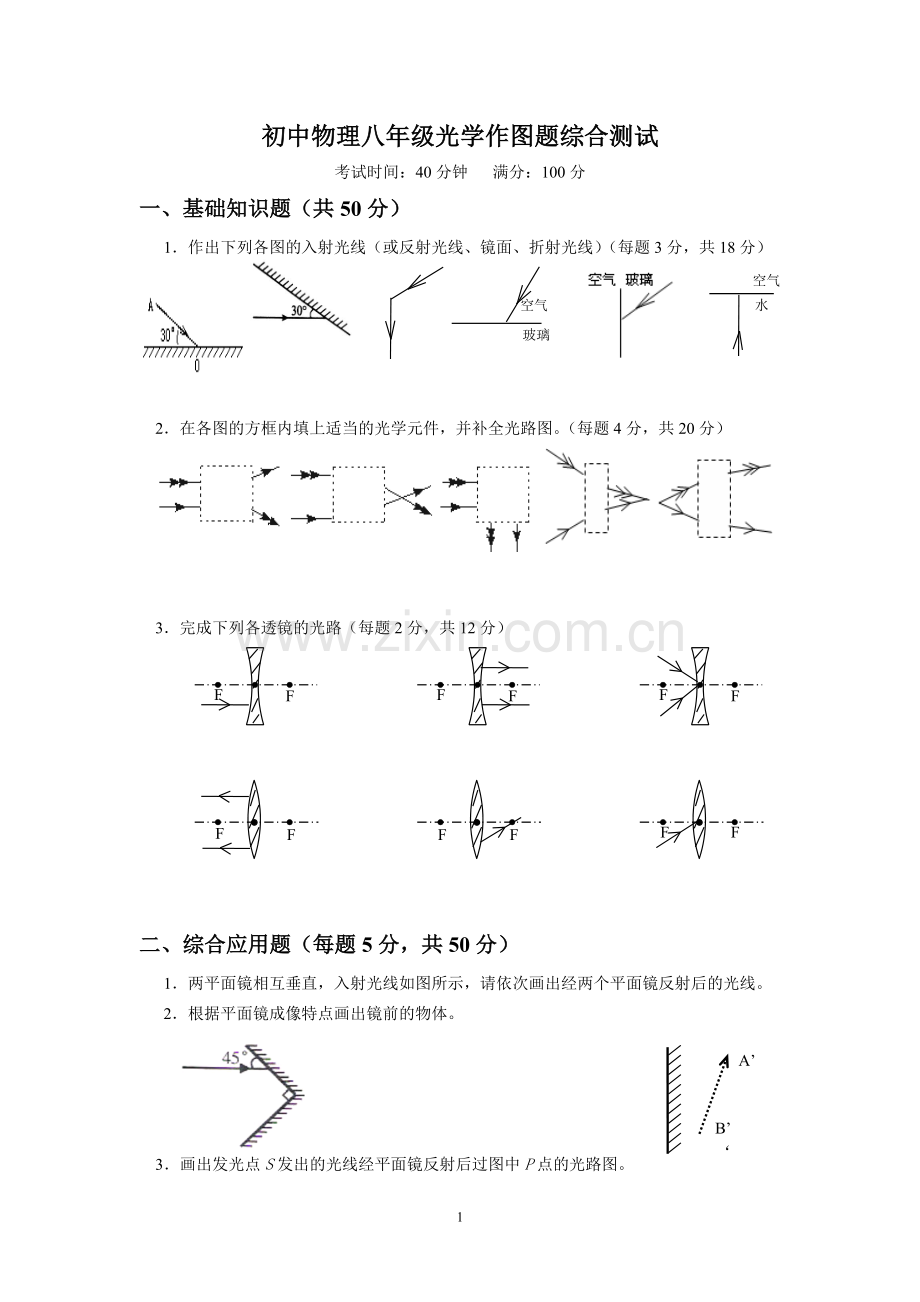

初中物理八年级光学作图题综合测试
考试时间：40分钟 满分：100分
一、基础知识题（共50分）
1．作出下列各图的入射光线（或反射光线、镜面、折射光线）（每题3分，共18分）
空气
水
空气
玻璃

2．在各图的方框内填上适当的光学元件，并补全光路图。（每题4分，共20分）

3．完成下列各透镜的光路（每题2分，共12分）
F
F
F
F
F
F

F
F
F
F
F
F

二、综合应用题（每题5分，共50分）
1．两平面镜相互垂直，入射光线如图所示，请依次画出经两个平面镜反射后的光线。
2．根据平面镜成像特点画出镜前的物体。
A’
B’‘

3．画出发光点S发出的光线经平面镜反射后过图中P点的光路图。
4．如图所示，S’为点光源S在平面镜MN中的像，SA为光源S发出的一条光线，请
画出平面镜MN，并完成光线SA的光路。
5．小明用平面镜将一束太阳光反射到竖井底（如图所示），请在图上作出平面镜的位置。

6．如图所示，小星通过一平面镜看到了桌子下面的小球．图中画出了入射光线和反射光线，但未标出光的传播方向，在图中用箭头标出光的传播方向．并根据光的反射定律画出平面镜．
7．如图所示，玻璃水缸底部C点处有一块小雨花石，人眼在A点看到雨花石在B点，要使从A点射出来的一束极细的激光能照到缸底的雨花石上，请画出光路图。
8．将一平面镜斜放在装有水的水槽中，有一束光线垂直射向水面，如图所示，请画出这束光线在水中行进最后射出水面的光路图。

9．如图所示，—束光射向三棱镜，画出这束光两次折射的大致光路。
10．如图所示，一束光线斜射向一块玻璃砖的侧面。请画出光线进入玻璃砖的折射光线和从玻璃砖的另一侧面射出时的折射光线。
