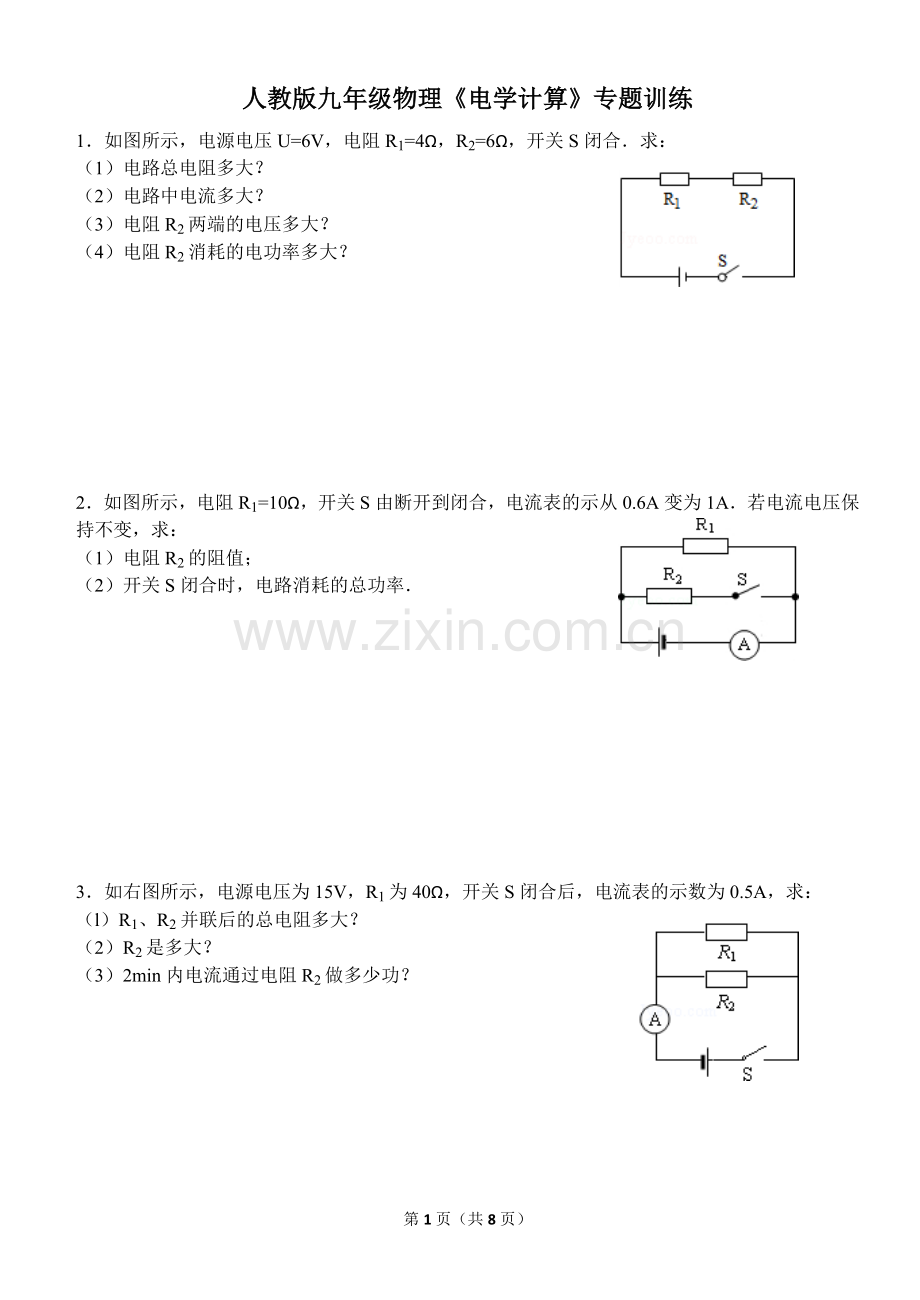

人教版九年级物理《电学计算》专题训练
1．如图所示，电源电压U=6V，电阻R1=4Ω，R2=6Ω，开关S闭合．求：
（1）电路总电阻多大？
（2）电路中电流多大？
（3）电阻R2两端的电压多大？
（4）电阻R2消耗的电功率多大？

2．如图所示，电阻R1=10Ω，开关S由断开到闭合，电流表的示从0.6A变为1A．若电流电压保持不变，求：
（1）电阻R2的阻值；
（2）开关S闭合时，电路消耗的总功率．

3．如右图所示，电源电压为15V，R1为40Ω，开关S闭合后，电流表的示数为0.5A，求：
（l）R1、R2并联后的总电阻多大？
（2）R2是多大？
（3）2min内电流通过电阻R2做多少功？

4．如图所示，灯泡L标有“6V，3W”字样，滑动变阻器的最大值为12Ω，当开关S1、S2闭合，滑动变阻器的滑片P滑到最右端时，小灯泡恰好正常发光．求：
（1）灯泡的电阻．
（2）电源电压．
（3）当开关S1闭合、S2断开时，
滑片移到变阻器的最左端，求灯泡的功率．

5．某课外活动小组需要对两个定值电阻R1、R2和一只滑动变阻器R3的电阻进行测量，将这些元件连成如图所示的电路．闭合S1，断开S2，将滑动变阻器的阻值调到最大时，电流表的读数为0.2A，电压表的示数为2V；若将S1、S2都闭合，将滑动变阻器的阻值调到0时，电压表的示数为6V，电流表的示数为0.9A．求：
（1）R1的阻值是多少？
（2）滑动变阻器的最大阻值R3是多少？
（3）R2的阻值是多少？

6．电源电压为25V且保持不变，R1为定值电阻，R2为滑动变阻器，其上标有“50Ω 2A”的字样，电流表A1的量程为0～0.6A，电流表A2的量程为0～3A，灯泡L标有“5V 1W”的字样．
（1）灯泡L正常工作时的电流是多大？
（2）闭合S，断开S1、S2，灯泡恰好正常工作，求R1的阻值．
（3）S、S1、S2均闭合，求滑动变阻器R2连入电路的阻值为多大时电路功率最大？并求出此种情况下电路1min消耗的电能．

7．如图所示，电源电压不变，R2=12Ω，小灯泡L标有“6V 3W”字样（不考虑灯丝电阻变化）．当S1、S2、S3都闭合时，小灯泡恰好正常发光，此时电流表示数为0.6A，求：
（1）电源电压和定值电阻R1的值各为多大？
（2）当S1闭合S2、S3断开时，小灯泡消耗的实际功率是多大？

8．如图所示，电源电压恒定，定值电阻R2=20Ω，滑动变阻器R0上标有“50Ω，0.5A”的字样，电流表A的量程为0﹣0.6A，电压表V的量程为0﹣15V，当开关S打到1位置且滑片P在A端时，电压表的示数为8V1，当开关S打到2位置且滑片P在中点时，滑动变阻器R0的功率为P0=4w，求：
（1）电源电压U
（2）定值电阻R1的阻值；
（3）当电路接通时，在确保电路元件安全的前提下，试讨论何时电路的总功率最小，最小功率是多少；何时电路的总功率最大，最大功率又是多少？

9．如图所示，电源电压恒为6V，灯L标有“6V　2W”字样（灯丝电阻不变），R1=36Ω，电流表量程为0～0.6A，电压表量程为0～3V，当S1、S2都断开且滑动变阻器R2的滑片P在中点时，电流表示数为0.2A．求：
（1）R2的最大阻值；
（2）当S1、S2都闭合时，电流表、电压表的示数；
（3）当S1、S2都断开时，在电路处于安全工作状态下，电路消耗的功率范围．

10．如图是电源电压恒为220V的电热烘干箱的基本电路图，S是双掷开关，R1是发热电阻，定值电阻R2为110Ω，当S接“2”时，R1的电功率是110W，试求：
（1）R1的阻值；
（2）当S接“1”时，电路中的电流时是多少？
（3）当S接“2”时，通电15分钟，R1消耗的电能是多少？

11．如图所示，电源电压保持不变，小灯泡L标有“3V 1.5W”的字样，滑动变阻器R1的阻值变化范围为0～70Ω，定值电阻R2的阻值为30Ω．求：
（1）小灯泡L正常发光时的阻值为多少？
（2）当S1、S2和S3都闭合，滑动变阻器的滑片滑到a端时，小灯泡L恰好正常发光，此时电流表的示数为多少？
（3）保证电流表有示数时，滑动变阻器的滑片应怎样移动，同时开关应怎样闭合或断开才能使电路的总电功率最小？最小电功率为多少？

12．如图所示，电源电压恒定不变，小灯泡L标有“6V 3W”字样，当开关S1、S2闭合，滑片P置于b端时，小灯泡正常发光，此时电流表的示数为0.8A．求：
（1）电源的电压U；
（2）滑动变阻器的最大阻值R1；
（3）当开关S1闭合、S2断开，滑片P置于a端时，电流表的示数为0.2A，求此时R2的电功率．

13．在如图所示的电路中，电源电压不变，R1=3Ω，R2=6Ω．
（1）当S1、S3断开，S2闭合时，电流表示数为1A，求电源电压．
（2）当S1、S3闭合，S2断开时，求电路中的总功率；
（3）通电1min，电阻R1产生的热量．

14．如图所示电路中，电源电压保持不变，灯L标有“4V 1.6W”字样．闭合开关S，当滑片P置于滑动变阻器的C点时，Rab=4Rac，灯L正常发光，20秒内电流对滑动变阻器做功为16焦．（灯L的电阻保持不变）求：
（1）灯L的阻值为多少Ω？
（2）滑动变阻器R的最大阻值为多少Ω？
（3）电源电压是多少V？
（4）滑片P在b端时电压表的示数为U1；将滑片置于变阻器的某一位置D时，电压表示数为U2，且U1：U2=8：5，则P置于D时灯L实际消耗的电功率是多少W？

15．在图所示的电路中，电源电压保持不变，定值电阻R1=10Ω，R2为滑动变阻器，闭合开关S，当滑片P在b端时，电流表的示数为0.6A；将滑片P移至a端时，电压表示数为4V，求：
（1）电源电压；
（2）当滑片在a端时，电流表的示数是多大．

16．如图所示，电源电压恒定不变，小灯泡L标有“6V 3W”字样，当开关S1、S2闭合，滑片P置于b端时，小灯泡正常发光，此时电流表的示数为0.8A．求：
（1）电源的电压U；
（2）滑动变阻器的最大阻值R1；
（3）当开关S1闭合、S2断开，滑片P置于a端时，电流表的示数为0.2A，求此时R2的电功率．
