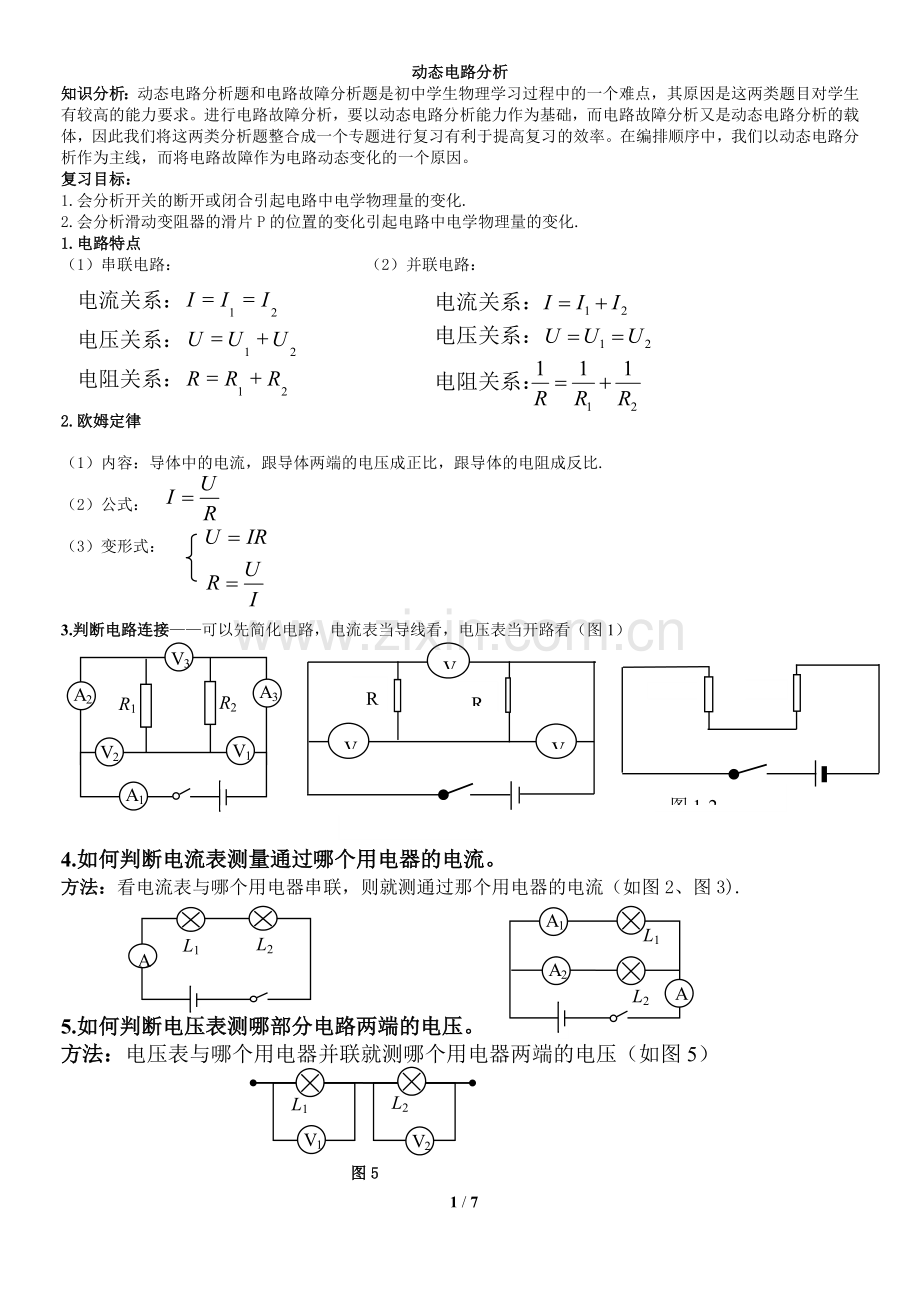

动态电路分析
知识分析：动态电路分析题和电路故障分析题是初中学生物理学习过程中的一个难点，其原因是这两类题目对学生有较高的能力要求。进行电路故障分析，要以动态电路分析能力作为基础，而电路故障分析又是动态电路分析的载体，因此我们将这两类分析题整合成一个专题进行复习有利于提高复习的效率。在编排顺序中，我们以动态电路分析作为主线，而将电路故障作为电路动态变化的一个原因。
复习目标：
1.会分析开关的断开或闭合引起电路中电学物理量的变化.
2.会分析滑动变阻器的滑片P的位置的变化引起电路中电学物理量的变化.
1.电路特点
（1）串联电路： （2）并联电路：
电流关系：
=
=
I
I
I
1
2

电压关系：
=
+
U
U
U
1
2

电阻关系：
=
+
R
R
R
1
2

2.欧姆定律
（1）内容：导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比.
（2）公式：
（3）变形式：

V2
V3
V1
R1
R2

3.判断电路连接——可以先简化电路，电流表当导线看，电压表当开路看（图1）A3
A2
V3
V1
V2
A1
R1
R2

R1
2
图1-2

4.如何判断电流表测量通过哪个用电器的电流。
A
A1
A2
L2
L1
方法：看电流表与哪个用电器串联，则就测通过那个用电器的电流（如图2、图3).
A
L2
L1

5.如何判断电压表测哪部分电路两端的电压。
方法：电压表与哪个用电器并联就测哪个用电器两端的电压（如图5）
V1
V2
L2
L1
图5

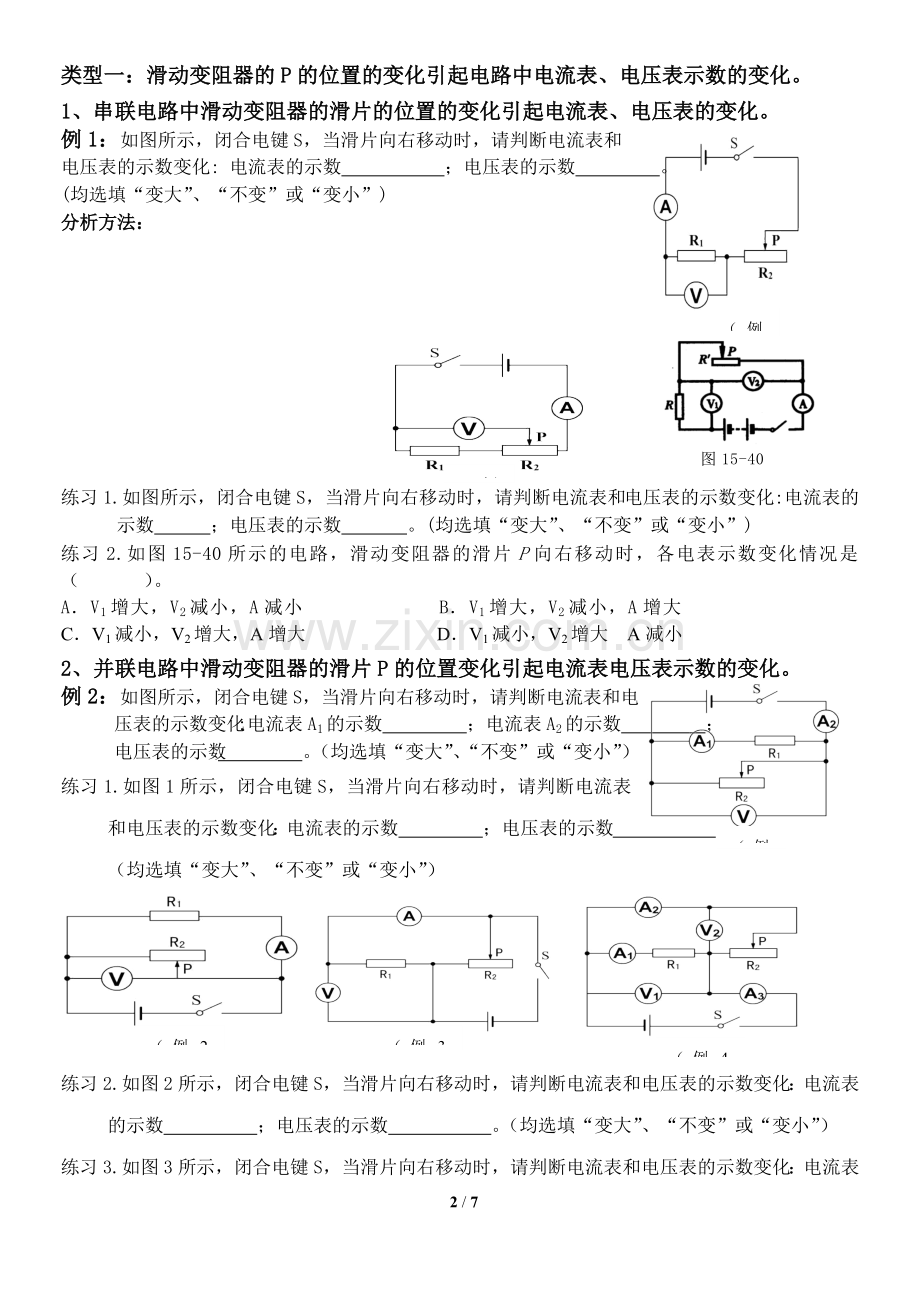

类型一：滑动变阻器的P的位置的变化引起电路中电流表、电压表示数的变化。
1、串联电路中滑动变阻器的滑片的位置的变化引起电流表、电压表的变化。
（例1图）
例1：如图所示，闭合电键S，当滑片向右移动时，请判断电流表和电压表的示数变化: 电流表的示数 ；电压表的示数 。(均选填“变大”、“不变”或“变小”)
分析方法：

（例2图）
图15-40

练习1.如图所示，闭合电键S，当滑片向右移动时，请判断电流表和电压表的示数变化:电流表的示数 ；电压表的示数 。(均选填“变大”、“不变”或“变小”)
练习2.如图15-40所示的电路，滑动变阻器的滑片P向右移动时，各电表示数变化情况是（ ）。
A．V1增大，V2减小，A减小 B．V1增大，V2减小，A增大
C．V1减小，V2增大，A增大 D．V1减小，V2增大 A减小
（例1图）
2、并联电路中滑动变阻器的滑片P的位置变化引起电流表电压表示数的变化。
例2：如图所示，闭合电键S，当滑片向右移动时，请判断电流表和电压表的示数变化:电流表A1的示数 ；电流表A2的示数 ；电压表的示数 。（均选填“变大”、“不变”或“变小”）
（例2图）
（例3图）
（例4图）
练习1.如图1所示，闭合电键S，当滑片向右移动时，请判断电流表和电压表的示数变化：电流表的示数 ；电压表的示数 。（均选填“变大”、“不变”或“变小”）
练习2.如图2所示，闭合电键S，当滑片向右移动时，请判断电流表和电压表的示数变化：电流表的示数 ；电压表的示数 。（均选填“变大”、“不变”或“变小”）
练习3.如图3所示，闭合电键S，当滑片向右移动时，请判断电流表和电压表的示数变化：电流表A1的示数 ；电流表A2的示数 ；电流表A3的示数 ；电压表V1的示数 ；电压表V2的示数 。（均选填“变大”、“不变”或“变小”）
类型二：开关的断开或闭合引起电路中电流、电压以及电阻的变化。
A
V1
R1
R2
图7
1、串联电路中电键的断开或闭合引起的变化。
例3.如图7所示电路，将开关S闭合，电流表的示数将 ；电压表的示数将 .（选填“变大”、“变小“或”不变“）
分析方法：
（例6图）
（例5图）
先看好开关断开和闭合是分别是什么电路，最好画出等效电路，然后根据欧姆定律判断.
练习1.如图所示，闭合电键S，请判断电流表和电压表的示数变化:电流表的示数 ；电压表的示数 。(均选填“变大”、“不变”或“变小”)
练习2.如图所示,闭合电键S,请判断电流表和电压表的示数变化:电流表的示数_______;电压表的示数________。 (均选填“变大”、“不变”或“变小”)
图9
V
L2
A
L1
2、并联电路中电键的断开或闭合引起的变化。
例4.如图9所示电路中，灯泡L1和L2是 联，当开关S断开时，电压表的示数将 ，电流表的示数将 .（选填“变大”、“变小”或“不变”）
分析方法：明确开关断开和闭合时是什么样的电路.电流表、电压表分别测的是哪部分的电流和电压。根据欧姆定律或并联电路的特点判断电流表和电压表示数变化情况.
图1
A
V
L2
L1
A1
练习1.如图1所示电路，灯泡L1和L2是 联，开关S断开时，电压表的示数将 ；电流表的示数A1的示数将 ；A的示数将 （选填“变大”、“变小”或“不变”）.
练习2.如图9所示的电路中，电源电压恒定，R1=8Ω，R2=12Ω。
（1）S1、S2都断开时，电流表的示数为0.3A，求电源电压。
（2）S1、S2都闭合时，电流表的示数为0.75A，求R3的阻值。

考点1、探究电路题中的动态问题
类型（一）、滑动变阻器的滑片P的位置的变化引起电路中电学物理量的变化
例1、在如图所示电路中，电源电压保持不变，闭合开关，当滑动变阻器的滑片P向左滑动时（　　）
A．电压表示数变大，电流表示数变小，灯泡变暗
B．电压表示数变小，电流表示数变大，灯泡变亮
C．电压表示数变大，电流表示数变大，灯泡变亮
D．电压表示数变小，电流表示数变小，灯泡变暗

变式1.如图所示，电源电压保持不变，闭合开关，滑动变阻器的滑片向左移动过程中（　　）

A．
滑动电阻器阻值变大
B．
灯泡亮度变大

C．
电流表示数变小
D．
电压表示数变小

变式2.如图所示电路，电源电压保持不变，当滑动变阻器的滑片向右滑动时，下列说法中正确的是（　　）
A．电压表电流表示数都变大
B．电压表电流表示数都变小
C．电压表示数变小，电流表示数变大
D．电压表示数变大，电流表示数变小

例2如图所示，闭合开关S后，当滑动变阻器的滑片P向上滑动时，各电表示数变化正确的是（　　）
A．电流表和电压表的示数均变小
B．电流表和电压表的示数均变大
C．电流表示数变大、电压表的示数不变
D．电流表示数变小、电压表的示数不变

变式3.如图所示的电路中，电源电压保持不变，闭合开关S，当滑动变阻器滑片P向右移动的过程中，下列说法正确的是（　　）
A． 电压表和电流表示数都变大
B． 电压表和电流表示数都变小
C．电压表和电流表示数的比值变大
D．电压表和电流表示数的比值变小
巩固与提高
(1)如图所示的电路中，电源电压不变，R1为定值电阻，开关S闭合后，滑片向右移动时（　　）
A．电流表示数变大，电压表与电流表示数之比变大
B．电流表示数变小，电压表与电流表示数之比不变
C．电流表示数变大，电压表与电流表示数之比不变
D．电压表示数变大，电压表与电流表示数之比变大
（2）在如图所示的电路中，电源电压保持不变，开关闭合后，
滑动变阻器的滑片向右移动时，三个电表的示数变化情况是（　）
A． A的示数变小，V1的示数不变，V2的示数变小
B．A的示数变大，V1的示数变大，V2的示数变小
C．A的示数变小，V1的示数不变，V2的示数变大
D．A的示数变大，V1的示数变小，V2的示数变大
（3）如图所示电路中，电源电压保持不变．闭合开关S，将滑动变阻器的滑片P向左移动，下列说法中正确的是（　　）
A．电压表V的示数不变，电流表A2的示数变大
B．电压表V的示数变大，A2的示数变小
C．电压表V的示数与电流表A1的示数的比值变小
D．电压表V的示数与电流表A2的示数的比值变大
类型（二）、开关的断开或闭合引起电路中电学物理量的变化
例1、在如图所示的电路中，将开关S闭合，则电流表的示数将______，电压表的示数将________(均填“变大”、“变小”或“不变”)。
例2、如图所示的电路，电源电压恒定，当开关S闭合时（　　）
A．A示数变小，V示数变大 B．A示数变大，V示数不变
C．A示数不变，V示数变小 D．A示数不变，V示数变大

变式1.在图示电路中，电源电压保持不变．闭合开关S后，开关S1由断开到闭合，下列说法正确的是（　　）
A．电流表A1示数变大，电流表A示数也变大
B．电流表A1示数变小，电流表A示数也变小
C．电流表A1示数不变，电流表A示数变大
D．电流表A1示数不变，电流表A示数变小

变式2.如图所示的电路中，电源电压恒定不变，不考虑温度对灯丝电阻的影响，S1、S2都闭合，两灯正常发光；当S2断开时，电压表、电流表示数变化情况是（　　）
A．电压表示数不变，电流表示数不变
B．电压表示数变小，电流表示数不变
C．电压表示数不变，电流表示数变小
D．电压表示数变大，电流表示数变大
巩固与提高

1.如图所示的电路，电源电压不变，开关S1保持闭合状态，当开关S2由断开状态到闭合状态时，示数增大的电表是（　　）
A． 电流表A1和电压表V1
B．电流表A1和电压表V2
C．电流表A2和电压表V1
D．电流表A2和电压表V2

2.如如图所示电路中，电源电压恒定．断开S1、S3，闭合S2，两电表均有示数；再断开S2，闭合S1、S3，此时两电表的示数与前者相比（　　）
A．两表示数均变大
B．两表示数均变小
C．电流表示数变大，电压表示数变小
D．电流表示数变小，电压表示数变大
类型（三）、其他客观因素引起电路中电学物理量的变化
例1如图所示是一种自动测定邮箱内油量多少的装置，R1是滑动变阻器，它的金属滑片是杠杆的一端，从油量表（由电流表改装而成）指针所指的刻度，就能知道邮箱内油量的多少．则（　　）
A．油量增加，R1的电阻值增大，油量表指针偏转变小
B．油量增加，R1的电阻值减小，油量表指针偏转变大
C．油量减少，R1的电阻值增大，油量表指针偏转变大
D．油量减少，R1的电阻值减小，油量表指针偏转变小
变式1.某同学设计了一个电子身高测量仪．下列四个电路中，R是定值电阻，R′是滑动变阻器，电源电压不变，滑片会随身高上下平移．能够实现身高越高，电压表示数越大的电路是（　　）

A．

B．

C．

D．

例2如图是安装在潜水器上的深度表的电路简图，其中，显示器由电流表改装，压力传感器的电阻随所受压力的增大而减小，电源电压不变，R0是定值电阻．在潜水器下潜过程中，电路中有关物理量的变化情况是（　　）

A．
通过显示器的电流减小
B．
R0两端的电压增大

C．
传感器两端的电压增大
D．
电路的总功率减小
变式2.如图所示是测试司机“酒驾”的气体酒精浓度测试仪原理图，用于现场测试司机是否酒后驾车．图示的电源电压保持不变，R为定值电阻，R′为二氧化锡半导体型酒精气体传感器，其阻值随气体酒精浓度的增大逐渐减小，则（　　）
A．若电流表示数比正常值小，表明被测司机酒后驾车
B．若电流表示数比正常值大，表明被测司机酒后驾车
C．若电流表示数比正常值小，表明R′变小
D．若被测试司机酒后驾车，则会使R′阻值变大
