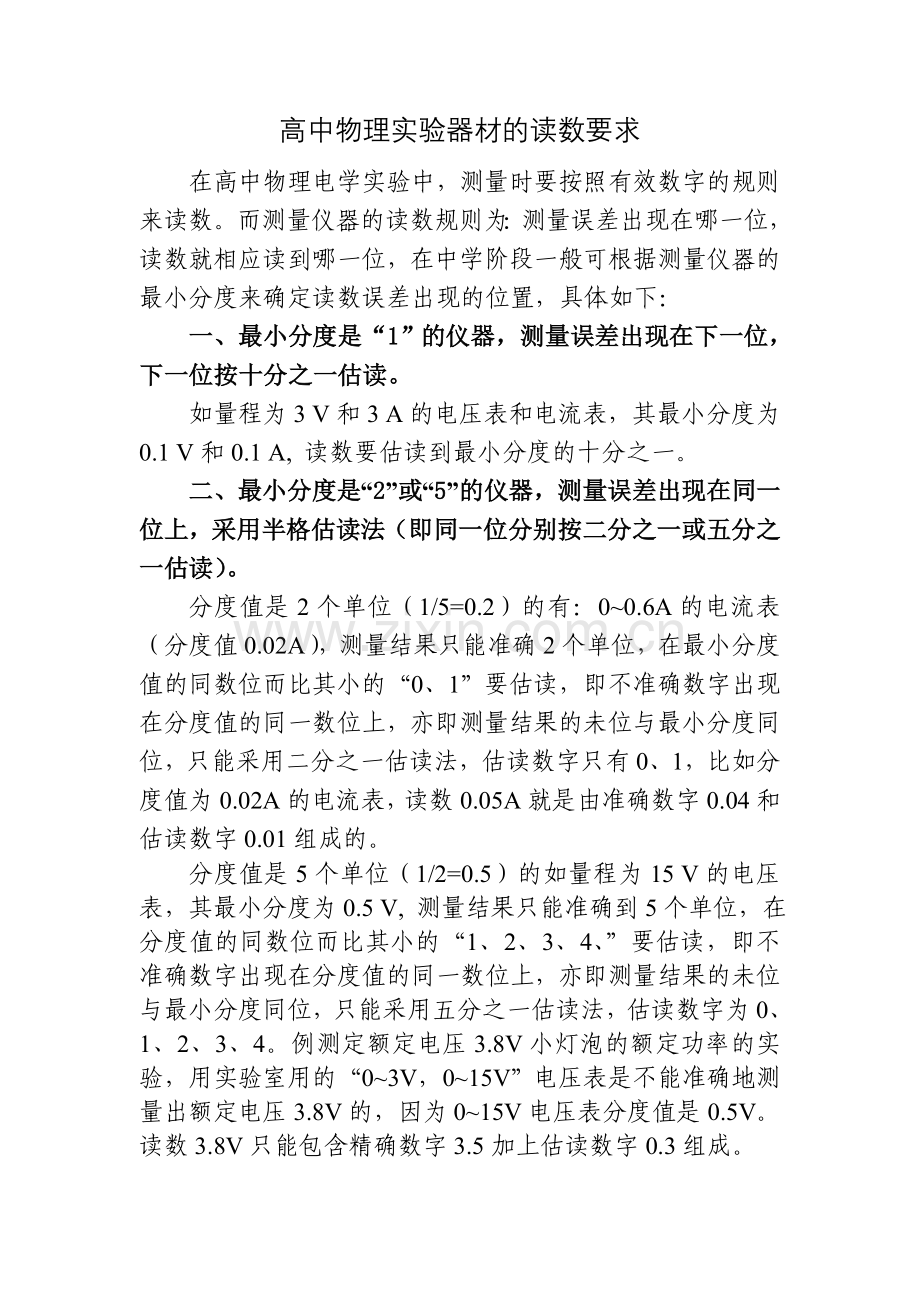

高中物理实验器材的读数要求

在高中物理电学实验中，测量时要按照有效数字的规则来读数。而测量仪器的读数规则为：测量误差出现在哪一位，读数就相应读到哪一位，在中学阶段一般可根据测量仪器的最小分度来确定读数误差出现的位置，具体如下：
一、最小分度是“1”的仪器，测量误差出现在下一位，下一位按十分之一估读。
如量程为3 V和3 A的电压表和电流表，其最小分度为0.1 V和0.1 A, 读数要估读到最小分度的十分之一。
二、最小分度是“2”或“5”的仪器，测量误差出现在同一位上，采用半格估读法（即同一位分别按二分之一或五分之一估读）。
分度值是2个单位（1/5=0.2）的有：0~0.6A的电流表（分度值0.02A），测量结果只能准确2个单位，在最小分度值的同数位而比其小的“0、1”要估读，即不准确数字出现在分度值的同一数位上，亦即测量结果的未位与最小分度同位，只能采用二分之一估读法，估读数字只有0、1，比如分度值为0.02A的电流表，读数0.05A就是由准确数字0.04和估读数字0.01组成的。
分度值是5个单位（1/2=0.5）的如量程为15 V的电压表，其最小分度为0.5 V, 测量结果只能准确到5个单位，在分度值的同数位而比其小的“1、2、3、4、”要估读，即不准确数字出现在分度值的同一数位上，亦即测量结果的未位与最小分度同位，只能采用五分之一估读法，估读数字为0、1、2、3、4。例测定额定电压3.8V小灯泡的额定功率的实验，用实验室用的“0~3V，0~15V”电压表是不能准确地测量出额定电压3.8V的，因为0~15V电压表分度值是0.5V。读数3.8V只能包含精确数字3.5加上估读数字0.3组成。

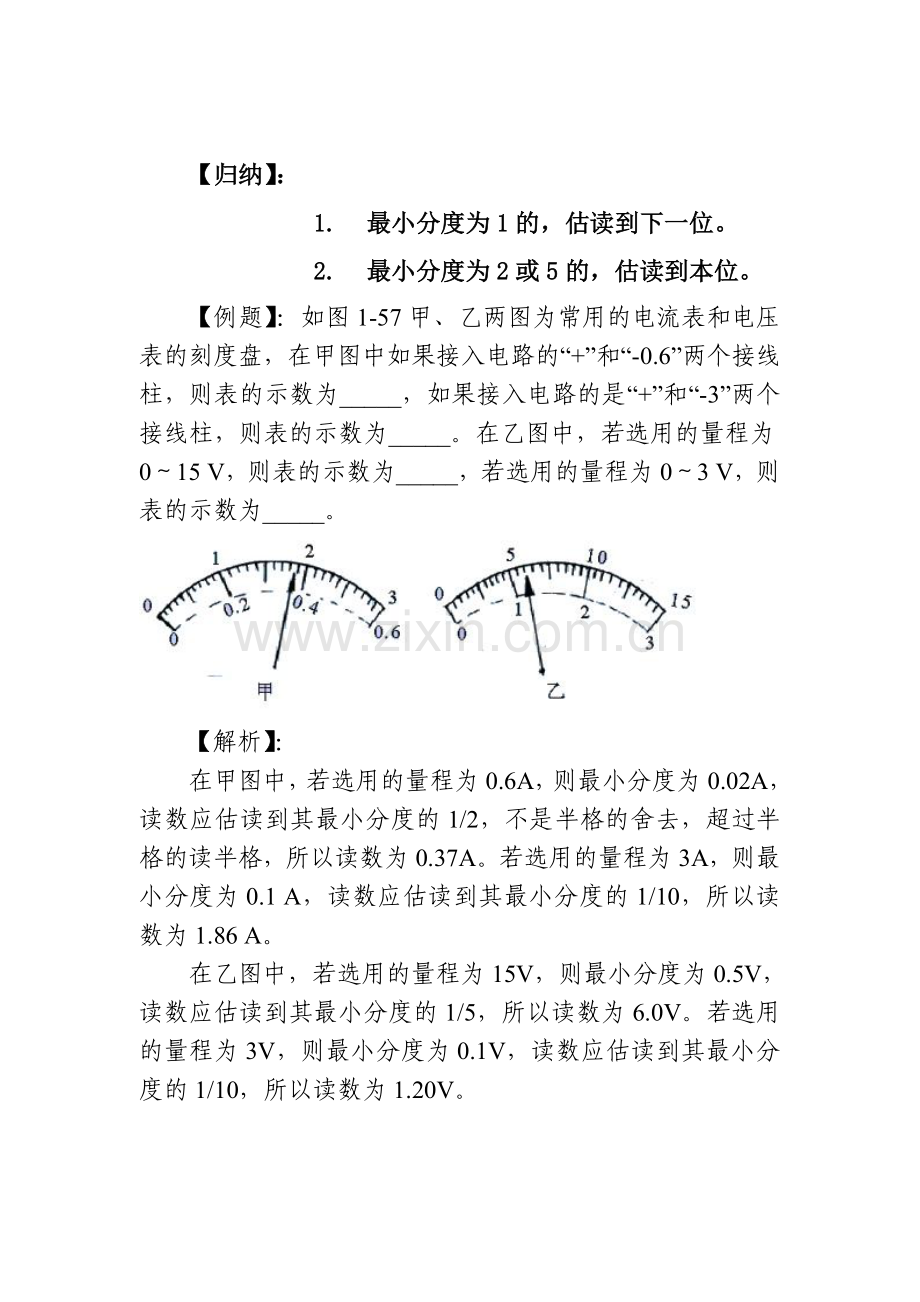

【归纳】：
1. 最小分度为1的，估读到下一位。
2. 最小分度为2或5的，估读到本位。
【例题】：如图1-57甲、乙两图为常用的电流表和电压表的刻度盘，在甲图中如果接入电路的“+”和“-0.6”两个接线柱，则表的示数为_____，如果接入电路的是“+”和“-3”两个接线柱，则表的示数为_____。在乙图中，若选用的量程为0～15 V，则表的示数为_____，若选用的量程为0～3 V，则表的示数为_____。

【解析】：
在甲图中，若选用的量程为0.6A，则最小分度为0.02A，读数应估读到其最小分度的1/2，不是半格的舍去，超过半格的读半格，所以读数为0.37A。若选用的量程为3A，则最小分度为0.1 A，读数应估读到其最小分度的1/10，所以读数为1.86 A。
在乙图中，若选用的量程为15V，则最小分度为0.5V，读数应估读到其最小分度的1/5，所以读数为6.0V。若选用的量程为3V，则最小分度为0.1V，读数应估读到其最小分度的1/10，所以读数为1.20V。
