工程制图尺寸标注PPT课件.ppt

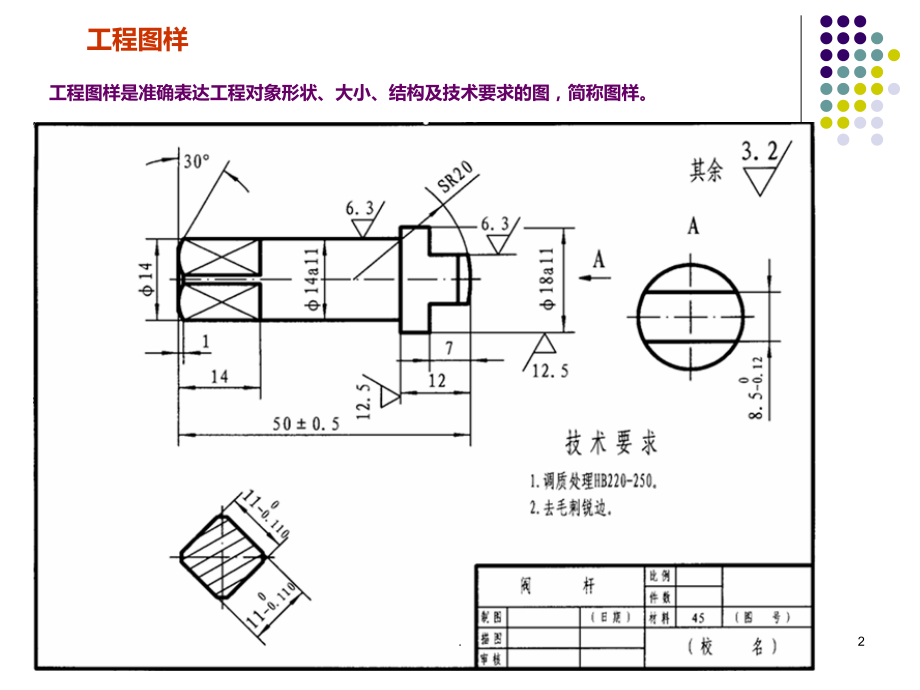

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,.,*,工程制图-,尺寸标注,讲授:樊玲芳,1,.,工程图样,工程图样是准确表达工程对象形状、大小、结构及技术要求的图，简称图样。,2,.,1,尺寸的,标注方法,在图样中，除需表达零件的结构形状外，还需标注尺寸，以确定零件的大小。,1、基本规则,3).尺寸数值为零件的真实大小，与绘图比例及绘图的准确度无关。,1).以毫米为单位，如采用其他单位时，则必须注明单位名称。,4).图中所注尺寸为零件完工后的尺寸。,2).每个尺寸一般只标注一次，并应标注在最能清晰地反映该结构,特征的视图上。,3,.,2、,尺寸的组成要素,每一个尺寸由三部分组成：尺寸界线,、,尺寸数字,、,尺寸线,。,4,.,2.1 尺寸界线,尺寸界线用,细实线,绘制，并由图形的,轮廓线、轴线,或,对称中心线,处引出。也可利用轮廓线、轴线或对称中心线作尺寸界线。,在光滑过渡处，把轮廓线延长，从交点处引尺寸界线,尺寸界限必要时才倾斜,5,.,2.2 尺寸线,1).,尺寸线用,细实线,绘制,。,2).标注线性尺寸时，尺寸线必须与所标注的线段平行。,3).尺寸线不能用其他图线代替，一般也不得与其他图线重合或画在其延长线上。,4).对于相互平行的尺寸线，小尺寸在内，大尺寸在外，依次排列整齐。,6,.,2.3 尺寸终端,1).,终端符号有两种形式,-箭头和斜线,，,同一图样中，只能采取一种形式,。,2).当尺寸很小无法画箭头时，可用圆点表示。,7,.,2.4.尺寸数字,1).,位置:尺寸数字一般应注写在水平尺寸线的上方，竖直,尺寸线的左方，,也允许注写在尺寸线的中断处。,2).方向:尺寸数字应与尺寸线保持平行且字头朝上。,3).一般应按上图所示方向注写，并尽可能避免在图示30范围内标注尺寸，无法避免时应引出标注。,8,.,4).尺寸数字不可被任何图线所通过，否则必须将该图线断开,9,.,尺寸标注示例,10,.,3、其它特殊尺寸的标注,3.1 直径与半径的标注,注:标画出圆心的,图，,尺寸线一般应通过圆心，尺寸线的终端应画成箭头。,直径尺寸数字前加注符号“,”,半径尺寸数字前加注符号“,R,”,整圆或大于半圆注直径,圆弧半经过大的标注,球,面的直径或半径时，应在符号“,”或“,R,”前再加注符号“,S,”,11,.,3.2 角度的标注,标注角度的尺寸界线应沿径向引出；尺寸线画成圆弧，其圆心为该角的顶点，半径取适当大小；,角度数字一律写成水平方向，一般注写在尺寸线的中断处或尺寸线的上方或外边，也可引出标注；,角度尺寸必须注明单位。如图所示。,12,.,3.3 小尺寸的标注,13,.,3.4,弦长及弧长的标注,3.5,对称机件,14,.,4.平面图形的尺寸标注,1).方法和步骤,(1).画基准线,(2).分析各线段，确定哪些是已知线段，哪些是中间 线段，哪些是连接线段。,(3).按已知线段、中间线段、连接线段的次序逐个标注尺寸。,15,.,例:,16,.,例:,17,.,5.基本体的尺寸标注,(1).平面立体的尺寸注法,(2).曲面立体的尺寸注法,18,.,6.切割体的尺寸标注,不要标注截断面的大小尺寸，不要在截交线上标注尺寸。,切割体要标注基本几何体的大小，还要标注截断面的定位尺寸,19,.,7.相贯体的尺寸注法,只标注相交回转体的定形、定位尺寸，相贯线的尺寸不再标注,20,.,2 组合体的尺寸标注,1.尺寸标注的要求,1).正确,符合国家标准关于尺寸标注的有关规定,2).完整,所注尺寸齐全，既不多余，也不遗漏，不重复,3).清晰,尺寸的布局要整齐清晰，便于阅读,2.组合体尺寸标注步骤,1).形体分析,2).选择长、宽、高三个方向的尺寸基准，,通常选用底平面、端面、对称面及回转体的轴线,3).标注出简单形体的定位尺寸和截断面的定位尺寸,5).标注总体尺寸,4).标注定形尺寸,21,.,3.尺寸标注的举例,1.形体分析,2.选尺寸基准,3.注定位尺寸,22,.,4.标注定形尺寸,23,.,5).调整总体尺寸,24,.,全部尺寸,25,.,4.尺寸标注的注意事项,1).标注尺寸必须在形体分析的基础上，按分解的形体标注定形和定位尺寸，切忌主观随意,2).尺寸应注在表示该形体特征最明显的视图上，并尽量避免在虚线上标注尺寸。同一形体的尺寸应尽量集中标注,3).形体上的对称尺寸，应以对称中心线为尺寸基准标注,26,.,4).不应在相贯线和截交线上标注尺寸,27,.,5).当形体的外轮廓为曲面时，总体尺寸应注到该曲面的中心线位置，同时加注该曲面的半径,28,.,二、零件图中尺寸标注,1.尺寸基准,尺寸基准是标注和测量尺寸的起点，长度方向的基准一般是左右对称面或某一重要端面；宽度方向的基准一般是前后对称面或某一重要端面；高度方向的基准一般是底面,29,.,2).尺寸标注要便于加工、便于测量,2.零件尺寸标注的一般原则,1).零件的重要尺寸要直接标注,3).不要注成封闭尺寸链,30,.,三、零件表达方案的选择和尺寸标注举例,1.轴套类零件,轴套类零件的加工位置大多是轴线水平放置，绘制主视图时多采用加工位置,31,.,2.盘盖类零件,盘类零件是扁平的盘状，主体部分是回转体。基本视图一般主视图和左视图，主视图常采用轴线水平放置。,32,.,3.支架类零件,支架类零件包括拨叉、支架、连杆和支座等。主视图多采用工作位置，或将其倾斜部分摆正时的自然安放位置。,33,.,4.箱体类零件,箱体类零件包括阀体、泵体和箱体等，主视图多采用工作位置。,34,.,3).表面粗糙度代号在图样上的标注,(1).在图样上标注表面粗糙度的基本原则,.,在同一图样中，零件每个表面只标注一次表面粗糙度代号，符号的尖端必须从材料外指向被加工表面；,.在表面粗糙度代号中，数值的大小和方向必须与图中尺寸数字的大小和方向一致；,.,图样上所注表面粗糙度是指零件完工后的表面粗糙度,12.5,3.2,12.5,3.2,12.5,3.2,12.5,3.2,30,3.2,3.2,30,12.5,12.5,35,.,图,例,说明,对其中使用最多的一种代号可以统一标注在图纸右上角，并注“其余”二字,当零件所有表面具有相同特征时，可以在图形右上角同意标注,可以简化标注代号，但要在标题栏附近说明这些代号的含义,图,例,说明,各倾斜表面粗糙度代号的注法,带横线的表面粗糙度的注法,用细线相连的表面只标注一次,表面粗糙度标注示例（一）,36,.,图,例,说明,齿轮的注法,同一表面不同表面粗糙度的注法,连续表面的表面粗糙度只注一次,图,例,说明,螺纹注法,局部处理注法,中心孔、键槽、圆角、倒角注法,表面粗糙度标注示例（二）,37,.,6.极限与配合的标注,1).在零件图上的标注,极限与配合尺寸,常采用基本尺寸后跟所要求的的公差代号,或对应的偏差值表示,38,.,2).在装配图上的标注,在装配图上极限与配合尺寸采用分数形式标注,39,.,形、位公差标注示例一,40,.,形、位公差标注示例二,41,.,
